3.1 数码管显示原理

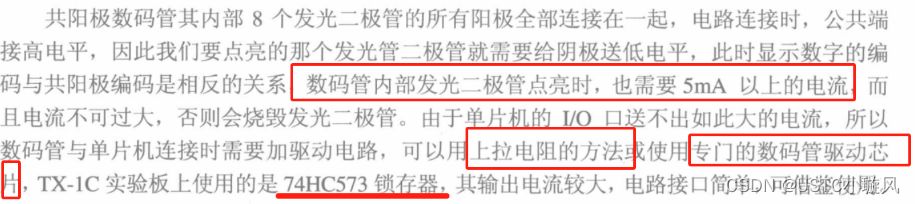

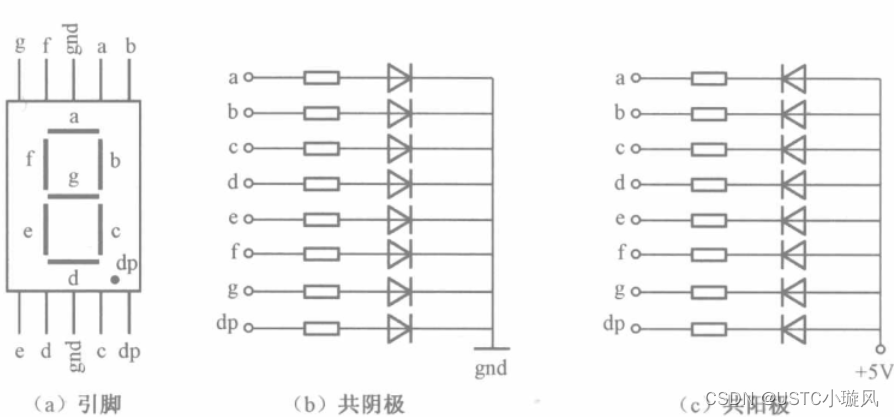

                     数码管内部原理图：共阳极和共阴极编码相反

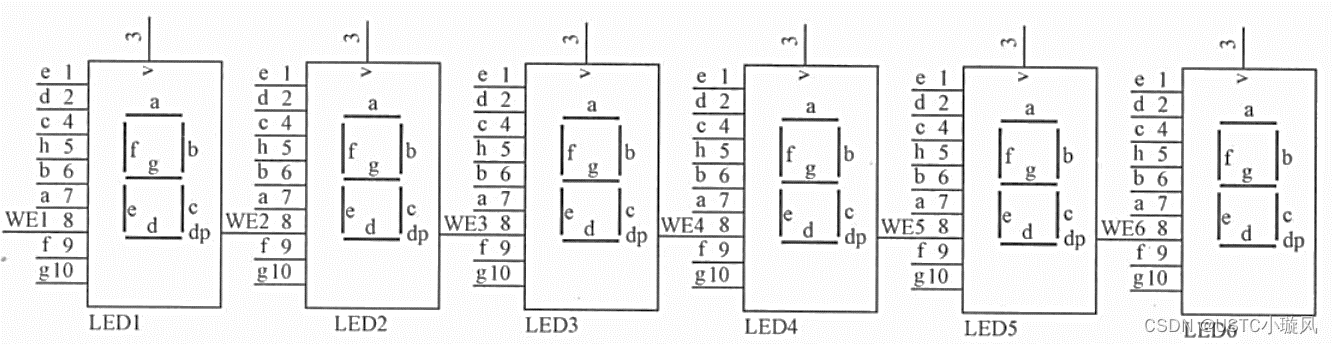

                     位选线 段选线

3.2 数码管静态显示（位选独立控制，段选连接在一起（所有数码管显示一样））

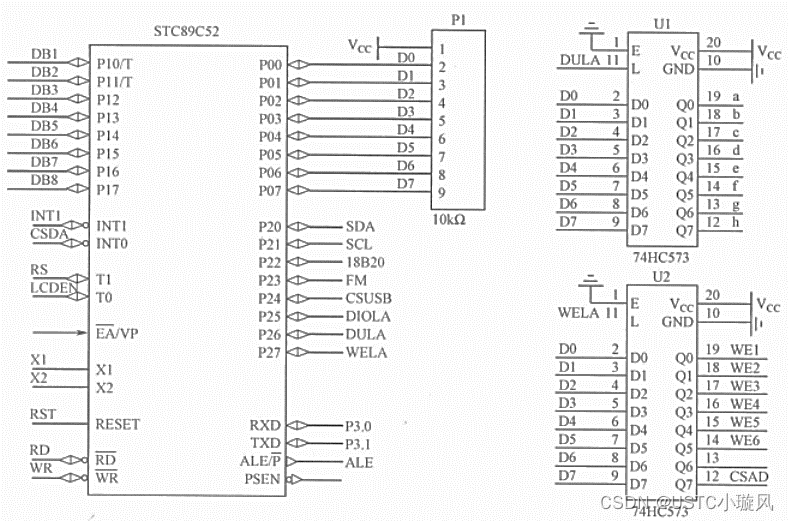

                     TX-1C单片机实验板上数码管（共阴极）与单片机的连接：

        P26连DULA控制段选，P27连WELA控制片选，P00-P07这8位既可以连接U1的Q0-Q7（段选）这8位，也可以用前6位连接U2的WE1-WE6（片选），主要在于DULA和WELA的开关。

        首先先打开片选（WELA=1,DULA=0（必须的，因为
