使用USBasp给arduino烧写bootloader

一、安装驱动

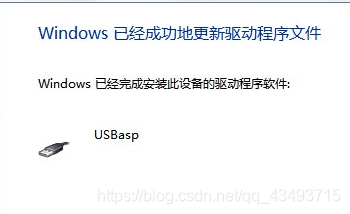

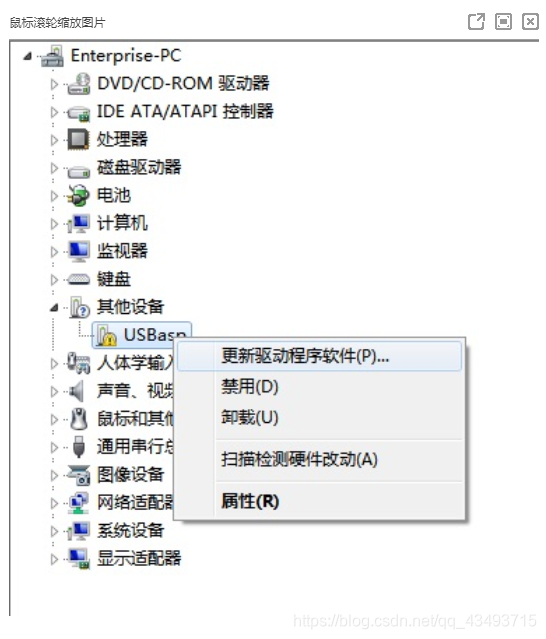

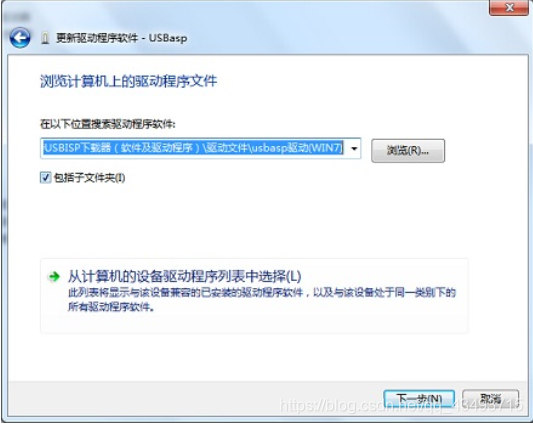

给编程器安装驱动。附件中有一个通用驱动，但不一定符合你的编程器，可以向相应人员索要对应的驱动。安装驱动很简单，将USBasp插入电脑的USB口，然后打开设备管理器，找到USBasp设备，右键，更新驱动程序软件，选择浏览计算机以查找驱动程序软件，然后找到驱动程序软件路径，最后安装成功




如果提示win8.1安装驱动出现“第三方INF不包含数字签名信息”如何解决
参考：http://www.xitongcheng.com/jiaocheng/win10_article_49519.html

如果打不开就点击Ctrl+Alt+. 进入后按住shift+重启即可

二、接线

然后，我们需要将USBasp与arduino进行连线。

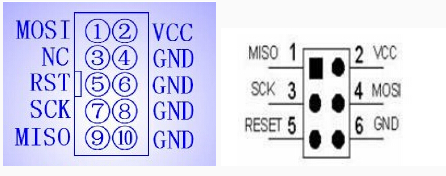

左边一张图是10pin的ISP接口，右边一张图是6pin的ISP接口。USBasp编程器用的是左边图上的接口，其接口处有个缺口，对于图中的缺口，因此管脚顺序很好理清。arduino上用的是右边图上的接口，要理清该接口顺序，我们首先需要确定哪个管脚是1号管脚。方法是找到丝印层印的数字1或者是小圆点，对应的就是1号管脚，如下图所示。如果实在找不到，别急，你可用万用来确定2号和6号管脚，细心的童鞋注意到了，2号和6号对应的是VCC和GND，简单吧。

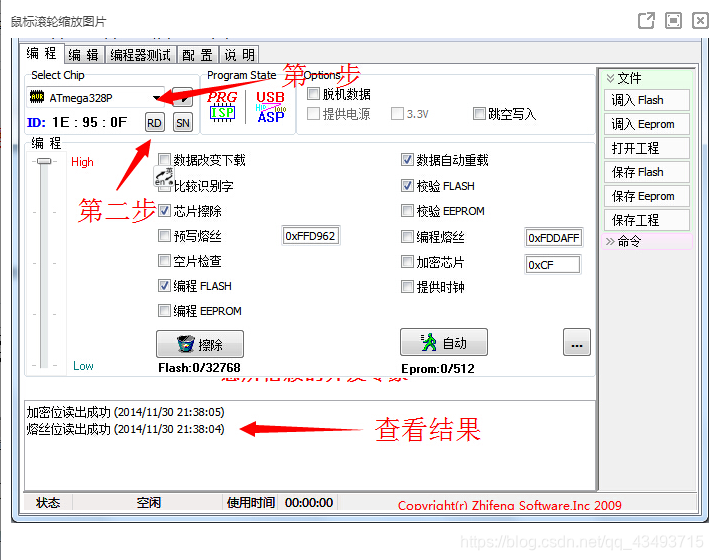

连好线以后，把USBasp插入电脑的USB口，可以看到电源指示灯亮了。然后，我们打开智峰progisp软件（附件中有提供）。我们以arduino uno为例，由于arduino uno使用的是ATmega328P芯片，因此在Select Chip一栏选择ATmega328P，然后点击RD按钮。如果提示"读出ID成功"，说明你的芯片和连线都是OK的。

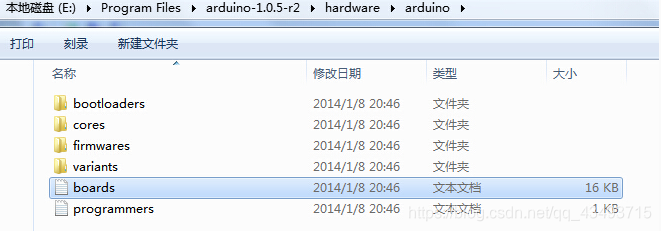

接着，我们需要找到bootloader的hex文件。此文件需要看boards.txt说明，地址在arduino-1.0.5-r2\hardware\arduino文件夹中。如下图所示：(我的arduino IDE装在了E盘program files文件夹中)

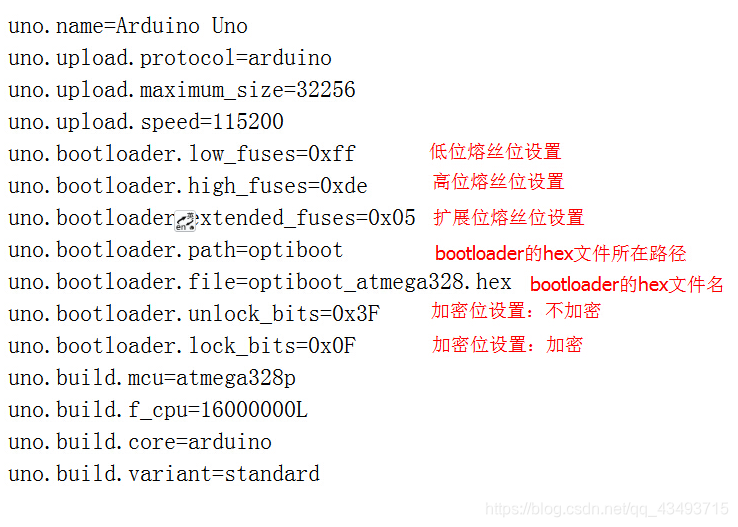

打开它，你可以看到配置文件，根据配置文件，你可以找到hex文件所在路径，以及熔丝位的配置。详见下图：(以arduino uno为例)

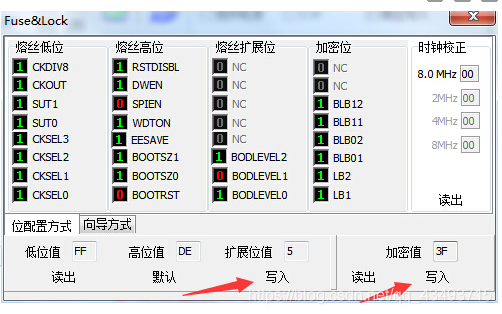

主要关心的参数，是图中红字标出的。首先我们设置熔丝位，点击progisp软件的“自动”按钮右边的“…”按钮(注意：是三个点，不是自动按钮)，调出熔丝位设置界面，按照boards.txt所述修改好熔丝位。如下图所示，然后点击写入即可。这样我们就设置好了熔丝位。当然，如果该芯片以前烧写过同一个arduino bootloader，可以不用烧写熔丝位，直接烧写hex文件。

烧写完熔丝位后，我们迎来了最后一步：烧写hex文件。按照boards.txt所述，我们调入bootloader的hex文件，方法是：

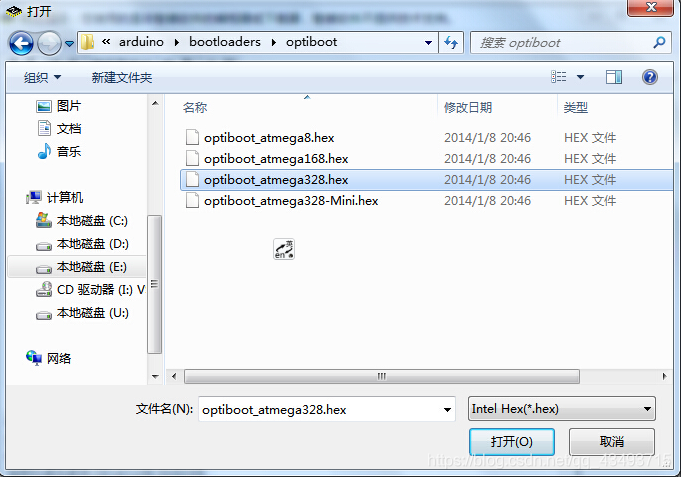

在软件右边的文件栏下，点击调入flash按钮，然后打开hex文件，根据boards.txt文件，在arduino-1.0.5-r2\hardware\arduino\bootloaders\optiboot文件夹中的optiboot_atmega328.hex文件。

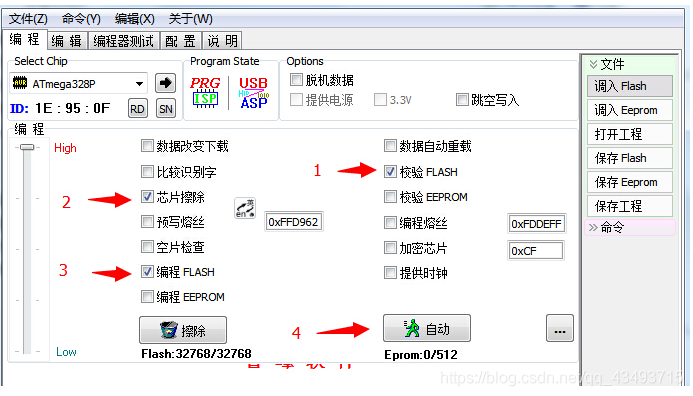

点击“打开”按钮后，再进行关键一步，设置编程参数！千万不能省，严禁勾选“加密芯片”选项！否则你的芯片可能跪了。我们只勾选三个选项：校验falsh，芯片擦除，编程flash,如下图所示。设置完毕后，点击“自动按钮”，这样我们就完成了bootloader的烧写。此时，用arduino IDE传个BLINK程序看看，完全OK

对其他的arduino，比如Leonardo、mega2560都是同样的方法。
