参考正点原子教程

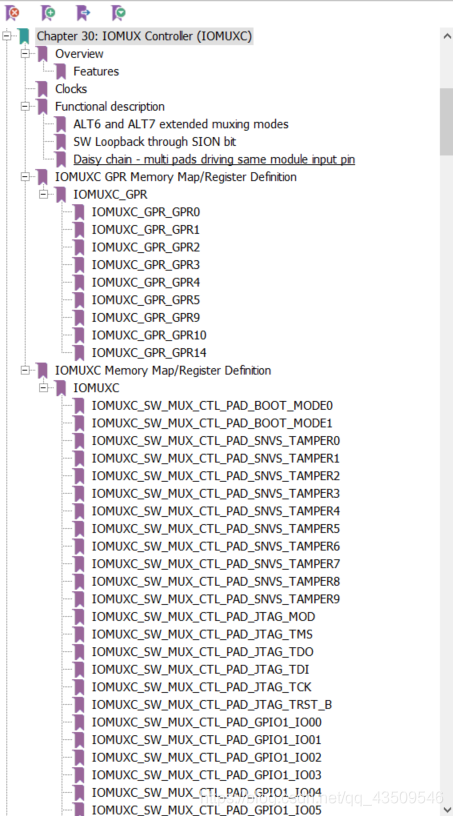

打开IMX6ULL参考手册找到如下图
在这里插入图片描述
IOMUXC_SW_MUCCTL_PAD_GPIO1_IO00
IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO00
其中MUC是用来配置复用功能的，比如做串口、ADC等，PAD就是用来配置电气特性的，比如IO口的速度，上下拉等。
原理图查看IO口以LED0为例，打开核心板原理图查看LED0管脚

以上就是GPIO1_3管脚
