[计算机组成原理]总线宽度,总线带宽,数据传输率 时钟周期, 时钟频率,比特率, 波特率 工作频率 易混淆概念

工作频率,时钟周期, 时钟频率之间的关系

假设总线传送一次数据是由N个时钟周期完成.根据时间花费:
1/工作频率 : 表示每次完成数据传输所花费的时间
1/时钟频率 : 表示每次执行一个定宽定距的时标(也就是1个时钟周期)所花费的时间
又因为每次完成传输数据都需要经过N个时钟周期来完成, 根据时间关系所以有:1/工作频率 = N*1/时钟频率
也就是说 :工作频率 = 时钟频率/N

常见问题:求带宽(也就是求数据传输率)

eg1

总线宽度为32bit，时钟频率为200MHz，若总线上每5个时钟周期传送一个32bit的字，问总线带宽是多少？
解：
根据总线时钟频率为200MHz，
得1 个时钟周期为1/200MHz=0.005μs
总线传输周期为0.005μs×5=0.025μs
由于总线宽度为32bit=4Byte
故总线的数据传输率为4B*(1/0.025μs）=160MBps

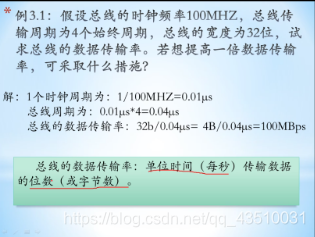

eg2

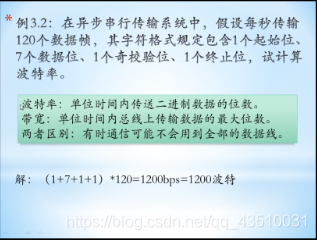

求波特率

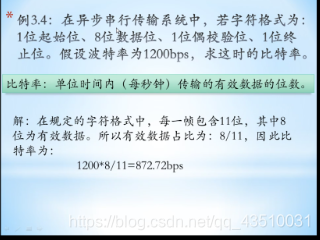

比特率

单位换算部分

赫兹单位换算
SI 衍生单位
1千赫 （kHz 103 Hz） =1 000 Hz
1兆赫 （MHz 106 Hz） =1 000 000 Hz
1吉赫 （GHz 109 Hz） =1 000 000 000 Hz
1太赫 （THz 1012 Hz） =1 000 000 000 000 Hz
1拍赫 （PHz 1015 Hz） =1 000 000 000 000 000 Hz
1艾赫 （EHz 1018 Hz） =1 000 000 000 000 000 000 Hz
秒的换算单位
1秒=1000毫秒(ms)
1秒=1,000,000 微秒(μs)
1秒=1,000,000,000 纳秒(ns)
1秒=1,000,000,000,000 皮秒(ps)
1秒=1,000,000,000,000,000飞秒(fs)
秒、毫秒、微秒、纳秒、皮秒、飞秒每两级之间的换算进率为1000。

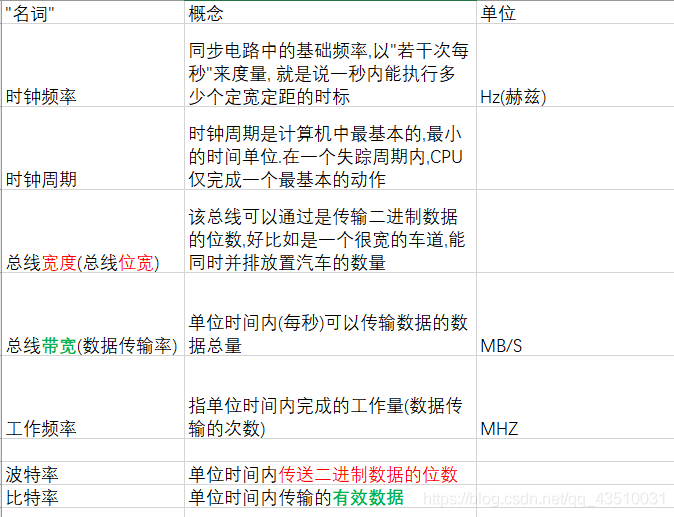

PS:前面表格里所空出来的单位不代表对应的"名词"没有单位, 由于笔者水平有限,对于一些问题理解的可能有偏差,就空了出来. 如果文章中有错误还请大家指出来,一起学习,一起进步!谢谢
