Mixly 自定有OLED

在这里向大家介绍下如何在Mixly 上制作第三方用户库，就拿OLED 这个为例子。
硬件准备：
Arduino 开发板 x1
OLED 显示屏 x1
软件平台
Mixly

实现步骤：

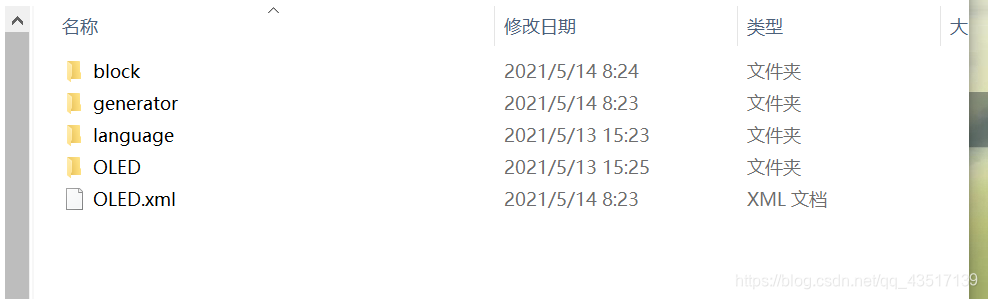

1. 新建文件夹 里面包含以下三个文件夹（block、 generator 、language 和 xxx.xml 这里的xxx是你们自己定义的名字）
   block/xxx.js文件定义了你定制的模块的样子。

generator/xxx.js文件定义了每一个图形化模块对应的 Arduino C语言代码。

block和generator 文件夹下各有一个与项目同名但内容不同的xxx.js文件，一个控制“外观”，另一个控制内容。

在OLED文件夹中放入u8g2库文件

2.编写代码
首先来编写blocks 文件夹下的 OLED.js

//下列三行代码,为刚需,此提供了下列所有代码的入口
'use strict';

goog.provide('Blockly.Blocks.OLED');//注意脚本类别及路径名称

goog.require('Blockly.Blocks');

// ---OLED模块图形配置---

//include模块
Blockly.Blocks.U8g2lib_include = {
  init: function() {
    this.setColour(120);//模块图形颜色
    this.appendDummyInput("")//此行代码刚需,为模块创建提供入口
        .appendField("#include <") //代码块上的文字内容
        .appendField(new Blockly.FieldTextInput('U8g2lib'), 'INCLUDE')//创建文本输入对象
        .appendField(".h>");
    this.setPreviousStatement(true);//是否可以与上一模块连接
    this.setNextStatement(true);//是否可以与下一模块连接
  }
};

//配置构造函数模块
Blockly.Blocks.config = {
  init: function() {
    this.setColour(120);
    this.appendDummyInput("")
    .appendField("配置构造函数")
    .appendField("U8g2 SSD1306 128X64")

    this.setPreviousStatement(true, null);
    this.setNextStatement(true, null);
    this.setInputsInline(false);//是否开启模块单行显示(true为单行,false为多行)
  }
};

//开启 U8g2驱动模块
Blockly.Blocks.initOled = {
  init: function() {
    this.setColour(120);
    this.appendDummyInput("")
    .appendField("开启U8g2驱动程序")

    this.setPreviousStatement(true, null);
    this.setNextStatement(true, null);
  }
};

//中文输入模块
Blockly.Blocks.displayCN = {
  init: function() {
    this.setColour(50);
    this.appendDummyInput("")
    .appendField("输入字符串...")

    this.appendValueInput("VALUE", String)
    .setCheck([String,Number])
    .setAlign(Blockly.ALIGN_RIGHT);//开启模块右侧可连接

    this.setPreviousStatement(true, null);
    this.setNextStatement(false, null);
  }
};

然后再打开 OLED.xml

<!--该注释为!!!路径!!!,此为刚需!
  type="company"
  block="block/OLED.js"
  generator="generator/OLED.js"
-->
<script type="text/javascript" src="../../blocks/company/OLED.js"></script>
<script type="text/javascript" src="../../generators/arduino/company/OLED.js"></script>

<!--根路径&外观配置&所有模块的内容物-->
<category id="kivin OLED demo" name="OLED中文显示" colour= 20>

<!-- OLED模块 -->

      <!--include模块-->
      <block type="U8g2lib_include">
                <value name="String">
                    <shadow type="text">  <!--可编辑文本-->
                        <field name="_text">U8g2lib.h</field>
                    </shadow>
                </value>
      </block>

      <!--配置构造函数模块-->
      <block type="config" name="U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2">
      </block>

      <!--开启 U8g2驱动模块-->
      <block type="initOled">
      </block>

      <!--中文输入模块-->
        <block type="displayCN">
          <value name="disCN">
              <shadow type="text">
                  <field name="_text">textOled</field>
              </shadow>
          </value>
        </block>
</category>

最后,打开 generator 文件夹中 OLED.js 脚本

//下列三行代码,为刚需,此提供了下列所有代码的入口
'use strict';

goog.provide('Blockly.Arduino.OLED');//注意脚本类别及路径名称

goog.require('Blockly.Arduino');

 // ---OLED模块图形转代码---

 //include模块
  Blockly.Arduino.U8g2lib_include = function() {
    var INCLUDE = this.getFieldValue('INCLUDE');//使用INCLUDE 变量来存储,block文件夹中的OLED.js脚本,文本输入对象的值
    Blockly.Arduino.definitions_['define_'+INCLUDE] = '#include <'+INCLUDE+'.h>';//严格函数,固定写法(转include调用内容)
    return '';
};

 //配置构造函数模块
  Blockly.Arduino.config = function() {
  	Blockly.Arduino.definitions_['define_'] = 'U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0,SCL,SDA);\n';
    return '';
};

//开启 U8g2驱动模块
  Blockly.Arduino.initOled = function() {
    Blockly.Arduino.setups_['setup_intOled'] = 'u8g2.begin();\n';//严格函数固定写法(转setup函数中代码)
    return '';
};

//中文输入模块
  Blockly.Arduino.displayCN=function(){
   var value = Blockly.Arduino.valueToCode(this, 'VALUE', Blockly.Arduino.ORDER_ATOMIC) || '\"\"';
   return 'u8g2.firstPage();' + '\n'  +  'do {'  + '\n' +    'u8g2.setFont(u8g2_font_unifont_t_chinese1);' + '\n'  +    'u8g2.drawUTF8(0,15,'   +value+  ');' + '\n' +  '} while ( u8g2.nextPage() );' + '\n' +  'delay(1000);';
  };

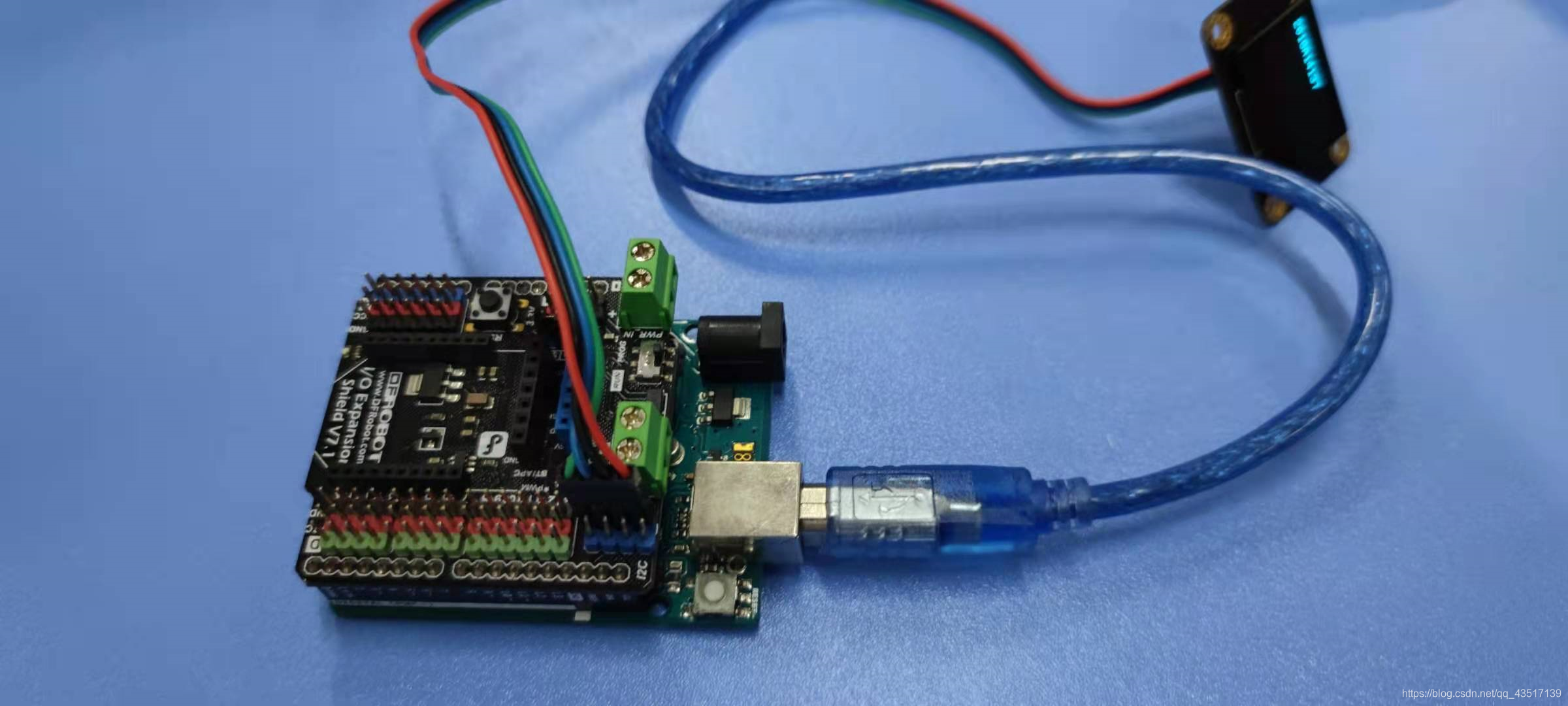

效果：

希望以上可以给大家带来帮助。
