本文介绍了一种单层结构的双频带各向异性编码超表面，该超表面在两个频带上都能工作，并且具有频率和极化依赖的特性。设计的单元由不同尺寸的谐振交叉偶极子组成，能够实现低串扰的双极化功能。通过改变单元尺寸，实现了1bit编码，并设计了四种不同的编码模式以实现四种功能。实验结果显示，模拟与实测结果高度吻合。
Single-Layer Dual-Band Anisotropic Coding Metasurface With Frequency- and Polarization-Dependent Properties
目的
之前提出的各向异性超表面有的可以通过改变电磁波的极化来实现双功能，但只能在单频带工作；也有可以多频带工作的超表面，但都是极化无关的。本文提出了一种简单单层结构的双频带各向异性编码超表面，不仅可以工作的双频带，而且可以工作的低串扰（low cross-talk)的双极化。
单元设计

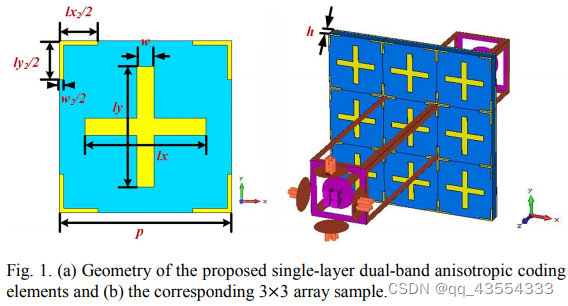

下图展示了设计的单元。由印刷在接地F4B基板上的两个不同尺寸的谐振交叉偶极子组成，较小的交叉偶极子负责高频响应，而较大的交叉偶极子负责低频响应。（如左图所示，中间的交叉偶极子为较大的，四个角落与其它单元组成较小的）
下图展示了较大的交叉偶极子（工作频率11.7GHz）在不同极化下的反射幅度和相位随ly尺寸的变化。可以看出，在y极化入射下，在11.7GHz时不同的尺寸拥有不同的相位，在18GHz时，它们的相位相同（绿色阴影区域），而在x极化入射时，相位保持不变；
