控制器中实现故障编码并与显示器通讯

---

前言

故障编码将查找表存储在控制器中，并通过它来实现故障显示，可以按照以下步骤来设计和实现这一系统：

一、定义故障编码和查找表

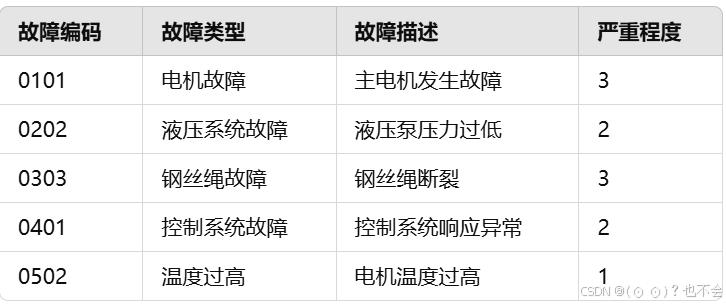

首先，需要为不同的故障定义唯一的编码，并将这些编码与故障信息（如故障类型、描述、严重程度）进行关联。查找表一般可以通过数组、结构体或数据库的方式在控制器中存储。

二、将查找表存储在控制器中

1.使用结构体存储

代码如下：

// 定义一个结构体来存储故障信息
typedef struct {
    int faultCode;      // 故障编码
    char description[100]; // 故障描述
    int severityLevel;   // 严重程度
} FaultInfo;

// 定义查找表（可以是数组或哈希表）
FaultInfo faultTable[] = {
    {0101, "电机故障：主电机发生故障", 3},
    {0202, "液压系统故障：液压泵压力过低", 2},
    {0303, "钢丝绳故障：钢丝绳断裂", 3},
    {0401, "控制系统故障：控制系统响应异常", 2},
    {0502, "温度过高：电机温度过高", 1}
};

// 查找函数：根据故障编码返回相应的故障信息
FaultInfo lookupFault(int faultCode) {
    for (int i = 0; i < sizeof(faultTable) / sizeof(FaultInfo); i++) {
        if (faultTable[i].faultCode == faultCode) {
            return faultTable[i];
        }
    }
    // 如果未找到，返回一个默认的错误信息
    return (FaultInfo){-1, "未知故障", 0};
}

2.故障检测生成故障编码

设备故障时，监控传感器数据或设备状态，控制器生成相应的故障编码。

// 假设温度过高时，生成故障编码0502
int faultCode = 0502;  // 这里是模拟的故障编码

3.故障信息传输到显示器

控制器和显示器通常通过通讯协议（如Modbus、Ethernet/IP、串口通讯等）进行数据交换。当控制器检测到故障并生成故障编码后，它将故障编码、描述和严重程度传送给显示器。

通讯方式：
Modbus协议：控制器通过Modbus TCP或RTU协议将故障编码和相关信息发送到显示器（HMI系统或SCADA系统）。显示器可以接收故障编码，并使用查找表显示相应的故障信息。
串口通讯：如果系统较简单，可以通过串口（RS232/RS485）将故障信息传送到显示器。
示例：

// 模拟通过Modbus传输故障信息
Modbus_send(faultCode);  // 发送故障编码
Modbus_send(faultDescription);  // 发送故障描述
Modbus_send(severityLevel);  // 发送故障严重级别

3.显示器显示故障

显示器接收到控制器传送的故障编码后，通过查找表获取详细信息并显示出来。显示器根据故障编码查找相关信息，并通过图形化界面展示故障位置和严重程度。
显示逻辑：
接收故障编码：显示器通过通讯接口接收到故障编码。
查询查找表：显示器根据收到的故障编码，在查找表中找到对应的故障信息（描述和严重程度）。
显示故障信息：在显示器的界面上显示故障的类型、描述以及严重程度。

// 显示故障信息
FaultInfo fault = lookupFault(faultCode); // 查找故障信息
displayFaultInfo(fault.description, fault.severityLevel); // 在显示器上展示
