计算机组成原理——Cache与主存的地址映射

Cache–主存的地址映射

由主存地址映象到cache地址称为地址映射

cache的基本结构：

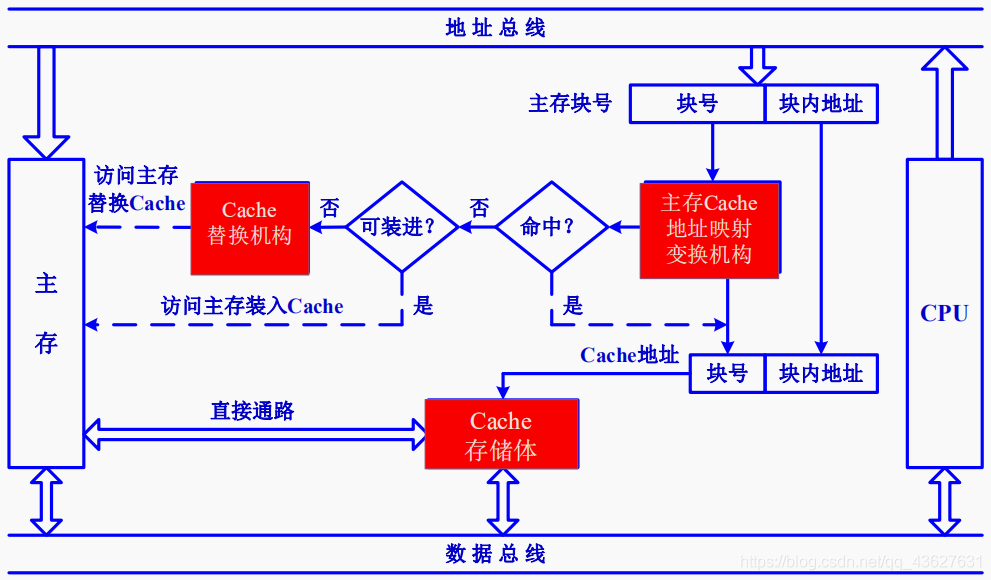

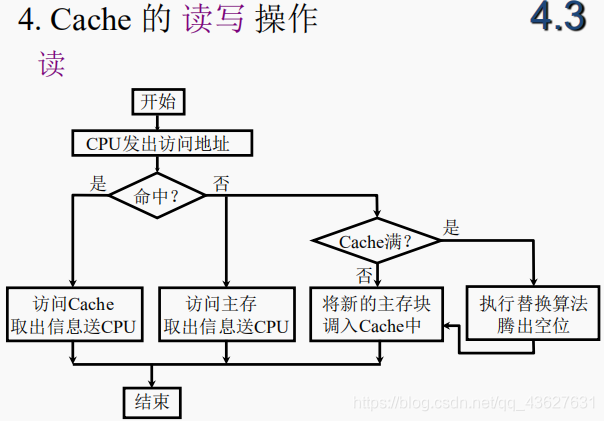

Cache的工作过程：
CPU发出一个地址，同时发给主存和cache的地址映射机构，CPU会从主存中取出字还是从cache中取出字，主存将块号送入主存cache地址变换机构，如果命中，就将主存地址转化为cache地址，从cache存储体中找到对应的字，然后通过数据总线送到CPU，完成一次读写过程；如果没有命中，这个字就不能从cache中取，而应该从主存中取出字送给CPU，与此同时，如果cache中有空间，可以装进，就将这个字所在的块拿到cache中。如果空间不够，不能装进cache，cache替换机构就将cache中不常用的块拿出，将该字的块替换进cache中。

主存与cache的映射过程：
当缓存接收到CPU送来的主存地址后，只需要根据cache字块地址字段（c位）找到cache字块，然后判断cache字块地址与主存地址的主存块标记是否相符，若符合且有效位为“1”，表示cache块已经和主存的某个块建立对应关系（cache命中）；若不符合或有效位为“0”，就从主存中读入新的字块代替旧的字块，同时将信息送往CPU，并修改cache标记，将有效位置1。

---

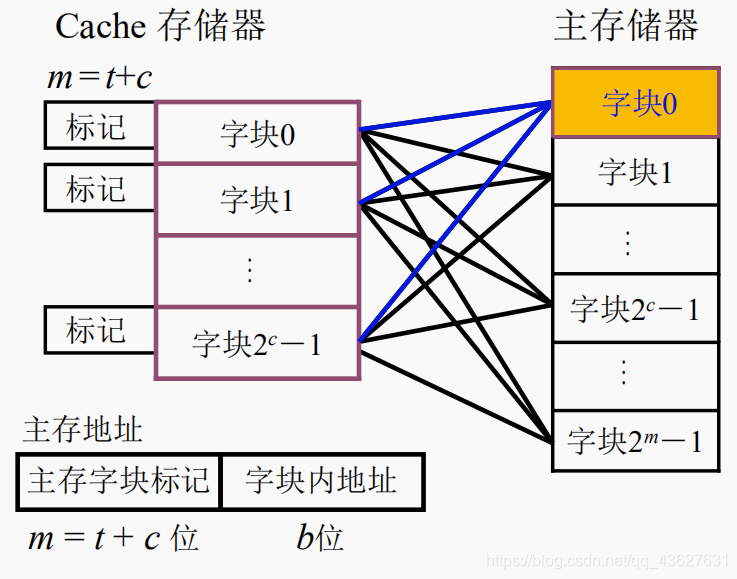

1.全相联映射（灵活性大的映象关系）

主存中的任一块映象到缓存中的任一块，将主存中一个块的地址（块号）与块的内容（字）一起存与cache的行中，其中块地址存与cache行的标记部分。cache的数据块大小称为行，主存的数据块大小称为块。cache与主存之间的数据交换以块为单位，CPU与cache之间的数据交换以字为单位。

优点：灵活，命中率高
缺点：主存字块标记为全部块标记，访问cache时，主存的字块标记要和cache的全部标记位进行比较，所需的逻辑电路很多，成本较高，实际的cache还要采用各种措施来减少地址的比较次数。

例题：某内存64块，cache有4块，一个块为4个字节，按字节编址，采用全相联映射方式，写出cache和主存地址格式。

全相联映射方式中主存的主存块标记是全部块标记，，根据主存和cache的对应关系，一个块为4个字节，能得出主存和cache的块内地址的位数都是2位，根据cache的块数是4，得出cache块的位数是2。因为主存的块数为64块，得出主存块标记的位数是6位。

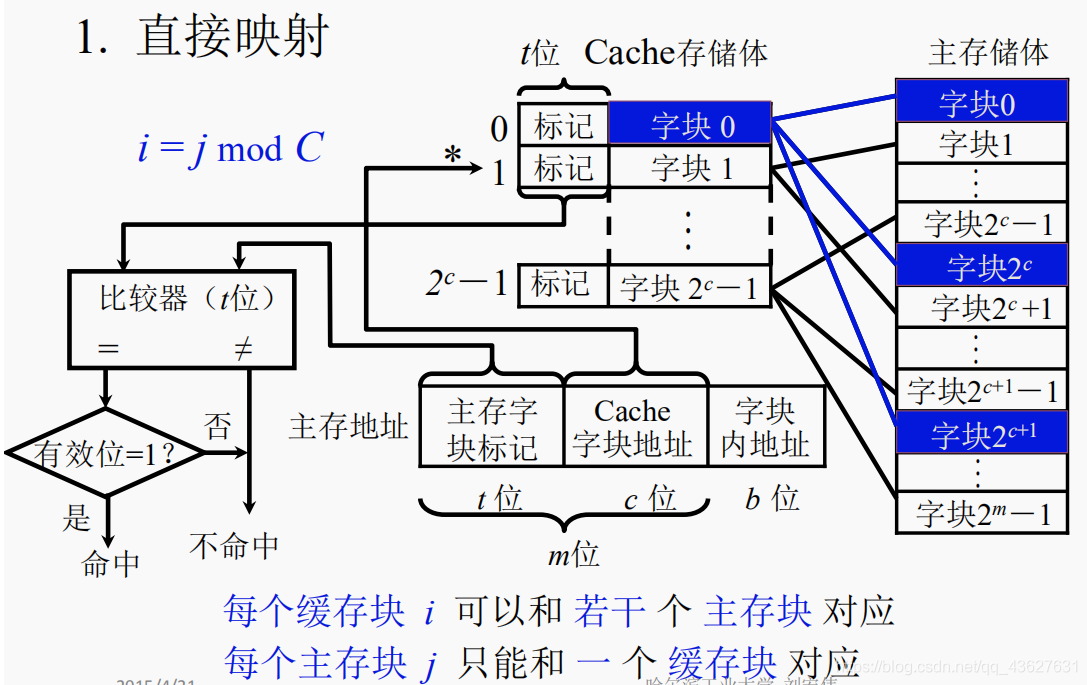

2.直接映射（固定的方式）

主存中的任意块映射到缓存中的唯一块，每个主存块只与一个缓存块相对应。

i为缓存块号，j为主存块号，C为缓存块数，映射关系式：i = j mod C
特点：不灵活，每个主存块只能与固定对应某个缓存块，即使还空着许多位置也不能使用。

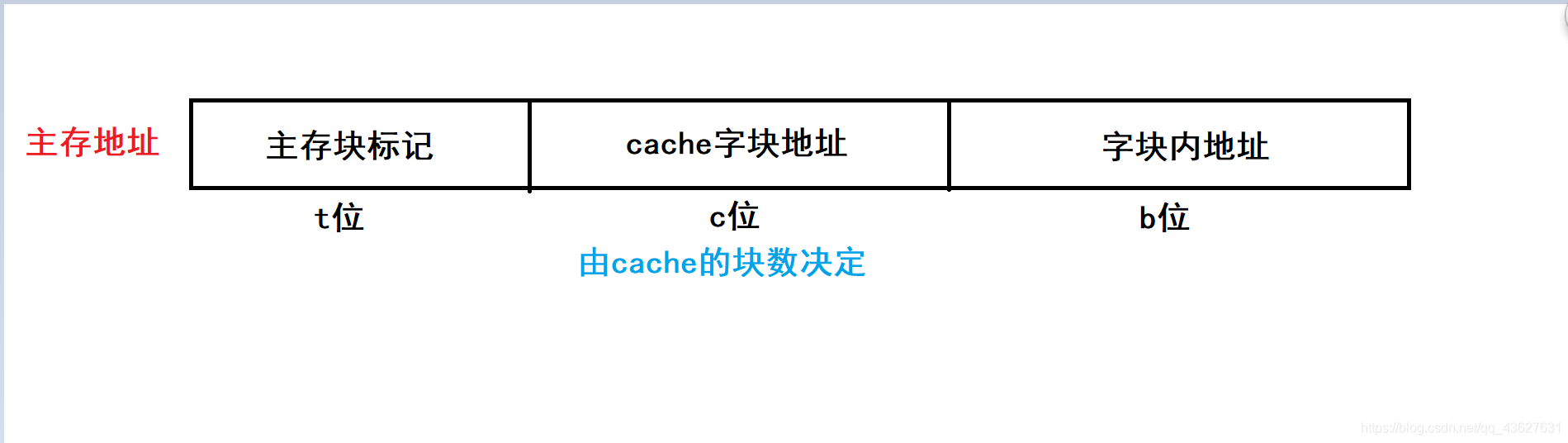

主存地址的格式：

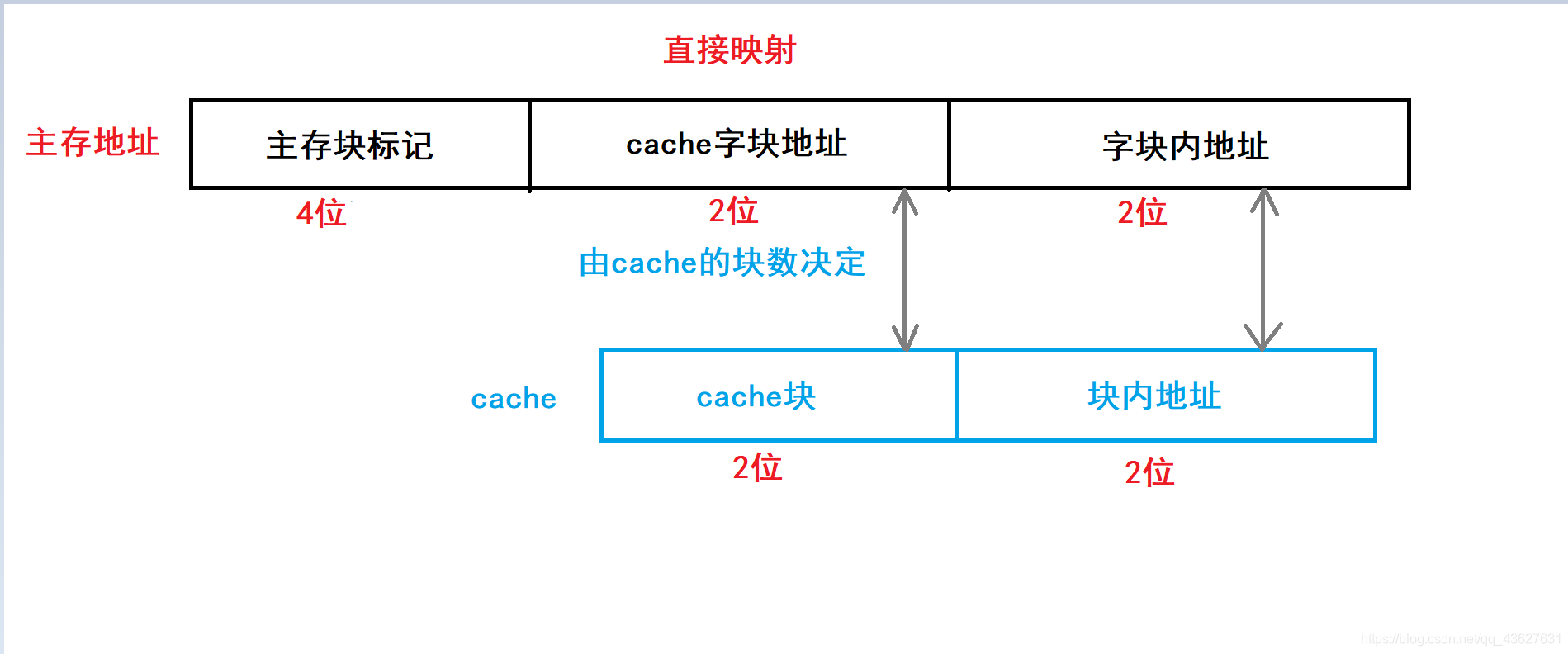

例题：某内存64块，cache有4块，一个块为4个字节，按字节编址，采用直接映射方式，写出cache和主存地址格式。

我们一个个的分析，先分析cache
cache：4块=16字节=2的4次方字节，cache的总位数是4。
主存：64块=64*4字节=2的8次方字节，主存的总位数是8

由题意得：一个块4个字节，就是2的2次方，可以得出cache的块内地址为2位，又因为cache的总位数是4，所以得出cache块有（4-2）位

主存块标记的位数就相当于主存的总位数减去cache的总位数，就是4位，最后就求出cache和主存的地址格式

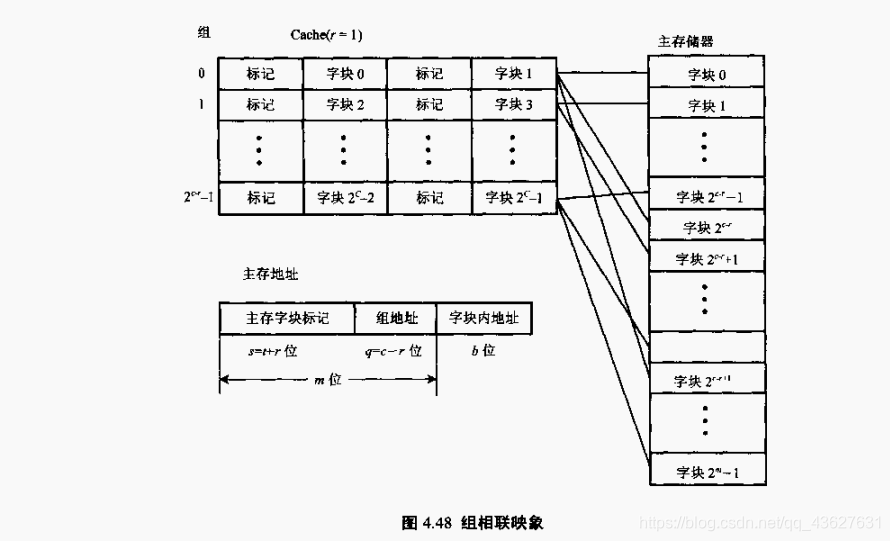

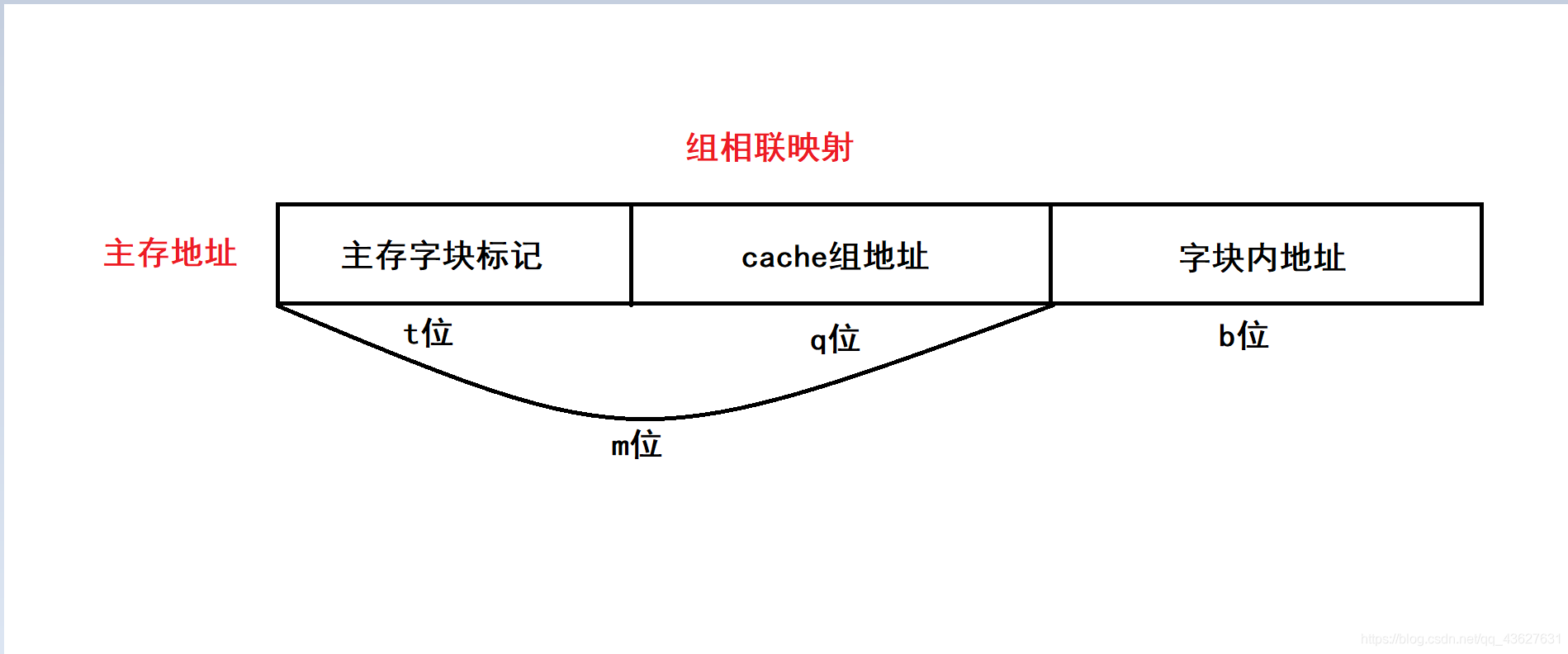

3.组相联映射（上述两种映象的折中）

组间直接映射，组内全相联映射
主存块j按模Q（组数）映射到缓存的第i组中任一块，cache分为Q组，每组R块
对应关系有：i = j mod Q
i为缓存的组号，j为主存的块号

组内n块，组相联映射定义为n路组相联

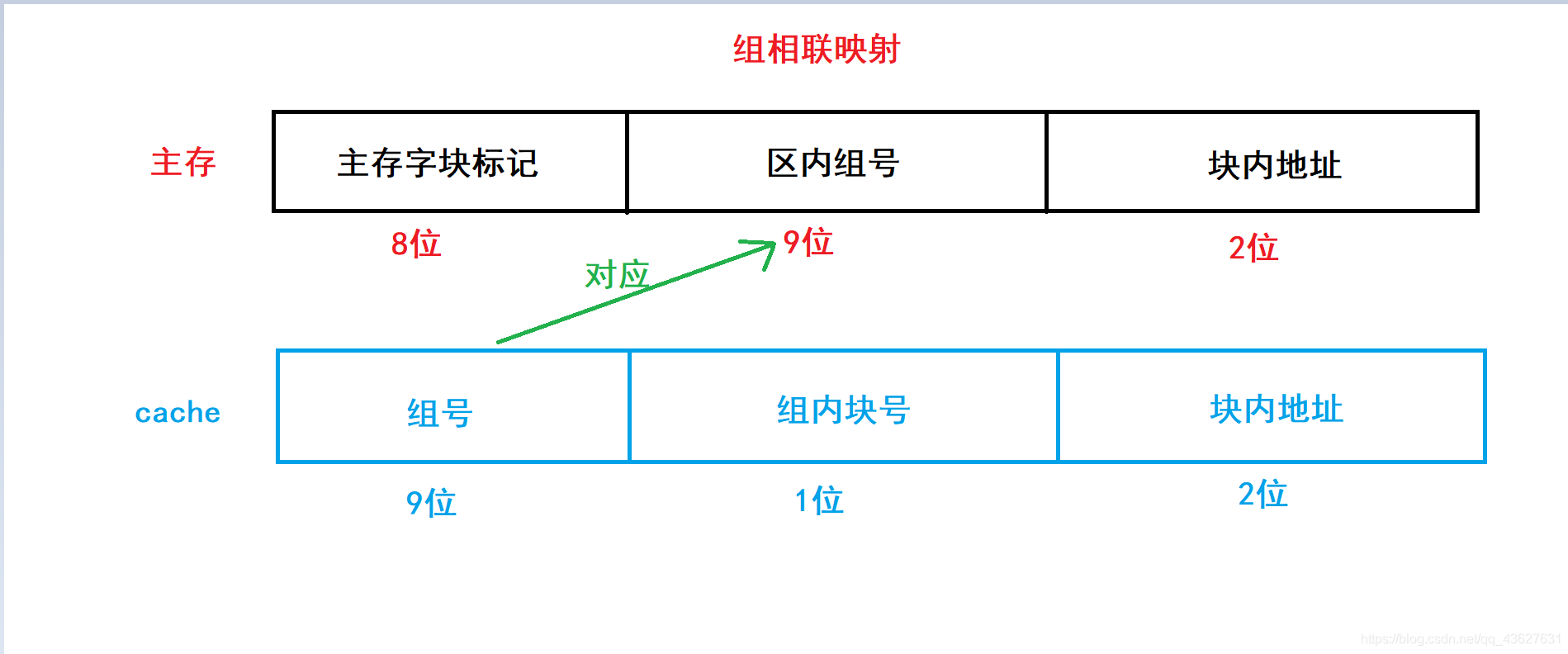

例题：主存容量512K×16位，cache容量4096×16位，块长为4个16位的字，按字地址访存写出二路组相联映射下主存的地址格式。

cache地址的位数：4096=2的12次方，12位
主存地址的位数：512K=2的19次方，19位

由块长可得块内地址位：2位
二路组相联，cache的组数：2的10次方/2=2的9次方。所以主存的区内组号是9位
主存字块标记的位数：19-2-9=8

4.段相联映射

段相联映射是直接映射和全相联映射相结合的方式，将主存和cache都分成若干段，并且使他们每段所包含的块数都相等，段之间采用全相联映射，段内块之间采用直接映射。

当段数与cache块数相等时（即每段只包含一块），为全相联映射
当段数为1时，为直接映射
