开环与闭环霍尔传感器有什么区别？

霍尔传感器是基于霍尔效应工作的磁场传感器，广泛应用于电流测量、位置检测和工业自动化等领域。根据工作原理的不同，霍尔传感器分为​​开环式​​和​​闭环式​​两大类。两者在结构、性能和应用场景上存在显著差异，本文将从多个角度解析其区别。

一、结构差异：核心组件决定功能
​​开环霍尔传感器​​
由磁芯、霍尔元件和放大电路构成，磁芯气隙处放置霍尔元件。其特点是​​仅含原边绕组​​（通常为单匝穿心式结构），通过直接测量原边电流产生的磁场强度输出信号。
​​优势​​：结构简单、体积小、成本低，过载能力强。
​​局限​​：未引入补偿机制，磁芯的非线性特性和温度漂移会直接影响精度。
​​闭环霍尔传感器​​
在开环结构基础上增加了​​副边补偿绕组​​和反馈电路。通过副边绕组产生的反向磁场抵消原边磁场的磁通，形成动态平衡的“零磁通”状态。
​​优势​​：磁芯的非线性影响被消除，精度和稳定性显著提升。
​​局限​​：结构复杂、体积较大、成本较高。

二、工作原理对比：反馈机制是关键
​​开环式工作原理​​
原边电流通过磁芯时，气隙处的磁场强度与电流大小成正比。霍尔元件感应磁场并输出微弱电压信号，经放大后直接输出。由于无反馈补偿，磁芯易因原边电流过大或温度变化进入非线性区，导致误差增大。
​​闭环式工作原理​​
霍尔元件检测到的磁场信号经放大后驱动副边补偿绕组，产生与原边磁场大小相等、方向相反的磁通。通过动态调节副边电流，始终维持气隙处​​零磁通状态​​，从而实现高精度测量。这种负反馈机制使磁芯避免饱和，并减少温度漂移的影响。

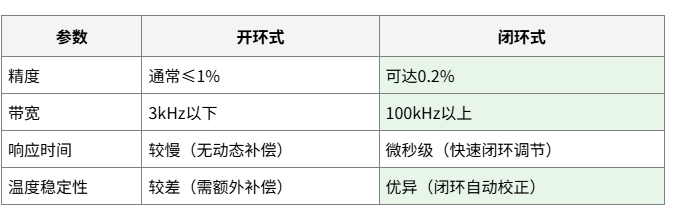

三、性能参数：精度与响应速度的较量

四、应用场景选择：需求决定选型
​​开环式适用场景​​
成本敏感型应用：家电、电动工具等。
大电流测量：工业电源、电机监控（无需高频响应）。
空间受限场景：体积小巧便于集成。
​​闭环式适用场景​​
高精度需求：电动汽车电池管理、精密仪器。
高频动态测量：变频器、逆变器中的快速电流检测。
复杂电磁环境：抗干扰能力强的闭环系统可减少噪声影响。
五、总结：权衡利弊，按需选型
开环与闭环霍尔传感器的核心区别在于​​是否通过反馈机制实现磁通平衡​​。开环以简单结构和低成本满足基础需求，而闭环通过复杂设计实现高精度与快速响应。选型时需综合考虑以下因素：

​​精度要求​​：闭环适合医疗设备等高精度领域，开环适用于一般工业场景。
​​成本预算​​：闭环成本通常为开环的2-3倍。
​​环境条件​​：高温或强磁场环境优先选择闭环以减少温漂。
