文章目录

背景：微服务中存在的问题
- 调用链产品选型
- 探针性能对比
一、skywalking是什么
二、SkyWalking快速开始
三、Skywalking持久化跟踪数据
- 3.1 基于mysql持久化

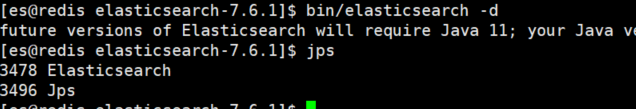

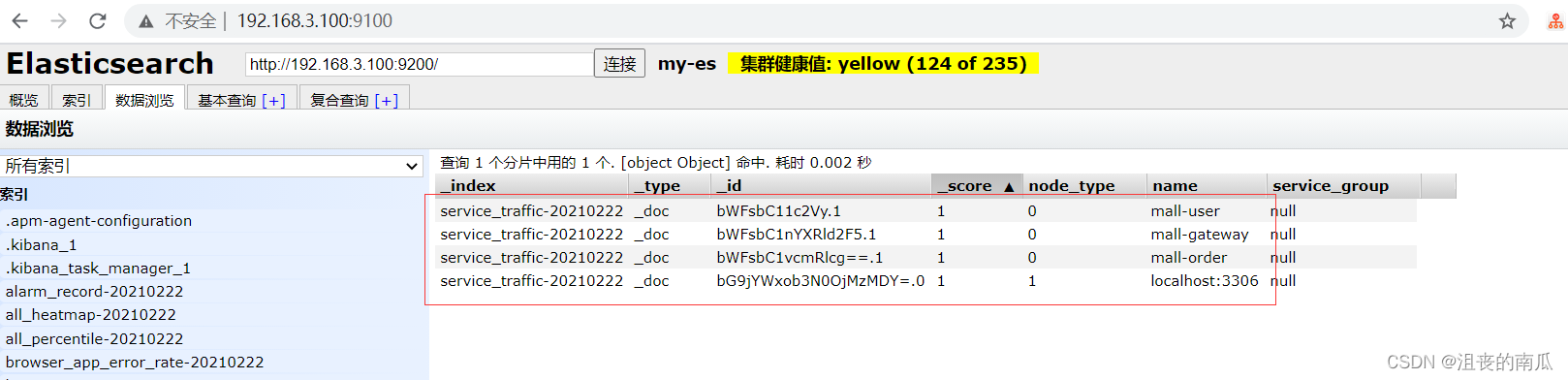

- 3.3 基于elasticsearch持久化
四、自定义SkyWalking链路追踪（业务方法追踪）

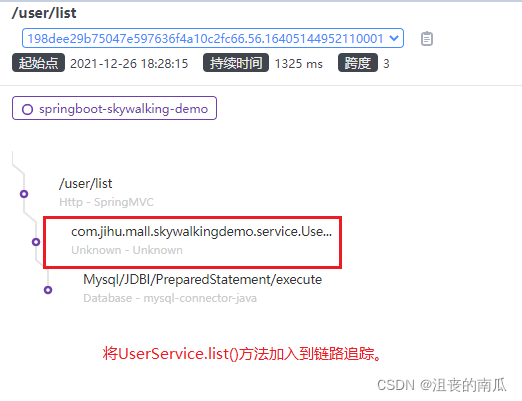

- 4.1 `@Trace`将方法加入追踪链路
- 4.2 加入`@Tags`或`@Tag`

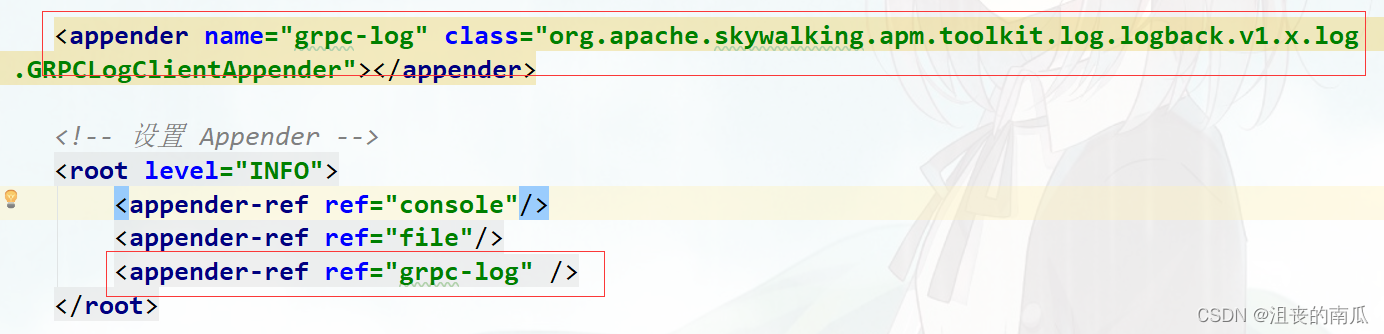

五、Skywalking集成日志框架

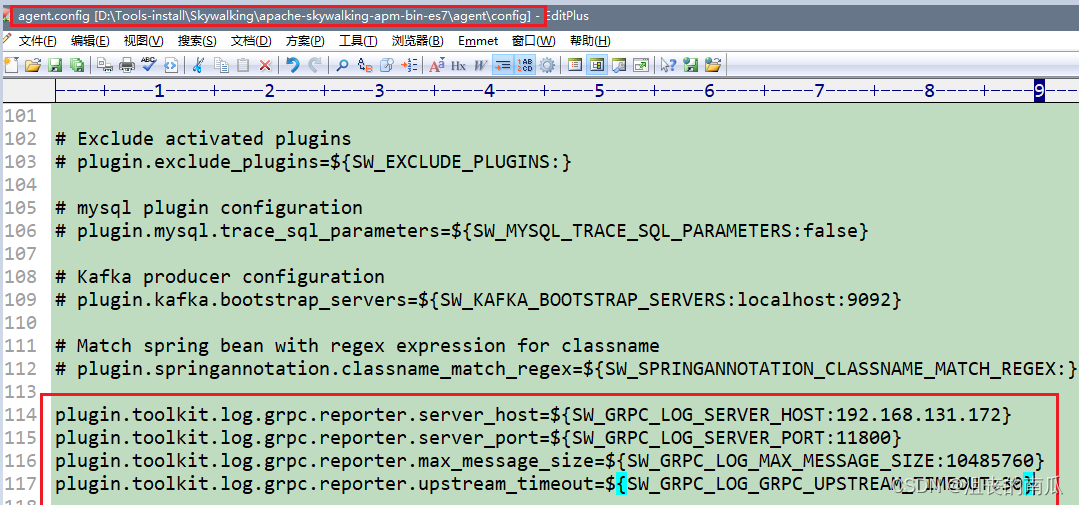

- Skywalking通过grpc上报日志（需要v8.4.0）

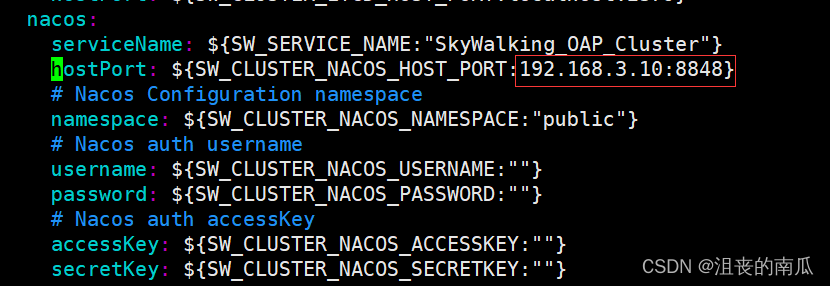

六、Skywalking集群部署

背景：微服务中存在的问题

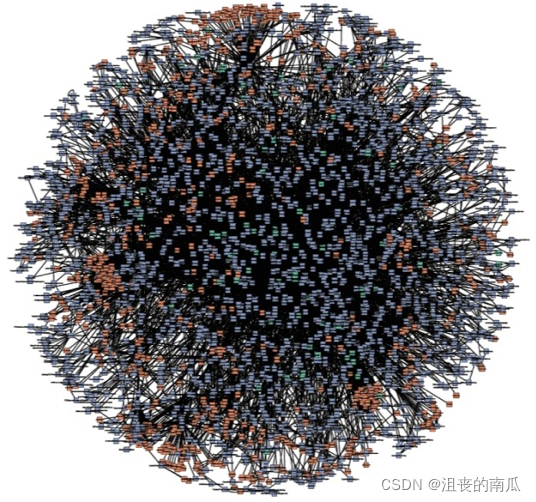

对于一个大型的几十个、几百个微服务构成的微服务架构系统，通常会遇到下面一些问题，比如：

1、如何串联整个调用链路，快速定位问题？
2、如何理清各个微服务之间的依赖关系？
3、如何进行各个微服务接口的性能分折？
4、如何跟踪整个业务流程的调用处理顺序？

在这里插入图片描述

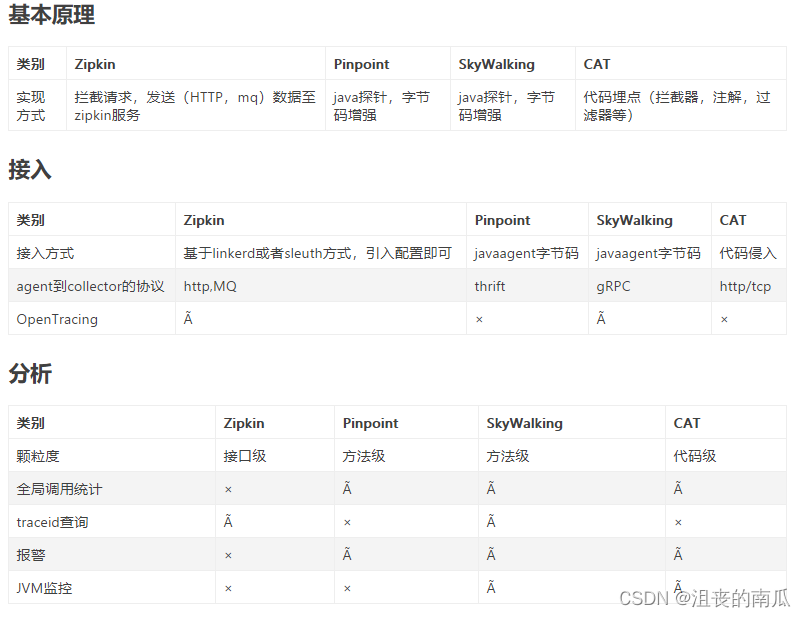

调用链产品选型

1、Zipkin是Twitter开源的调用链分析工具，目前基于springcloud sleuth得到了广泛的使用，特点是轻量，使用部署简单。

2、Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能强大，接入端无代码侵入。

3、SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。

4、CAT是大众点评开源的基于编码和配置的调用链分析，应用监控分析，日志采集，监控报警等一系列的监控平台工具。

在这里插入图片描述

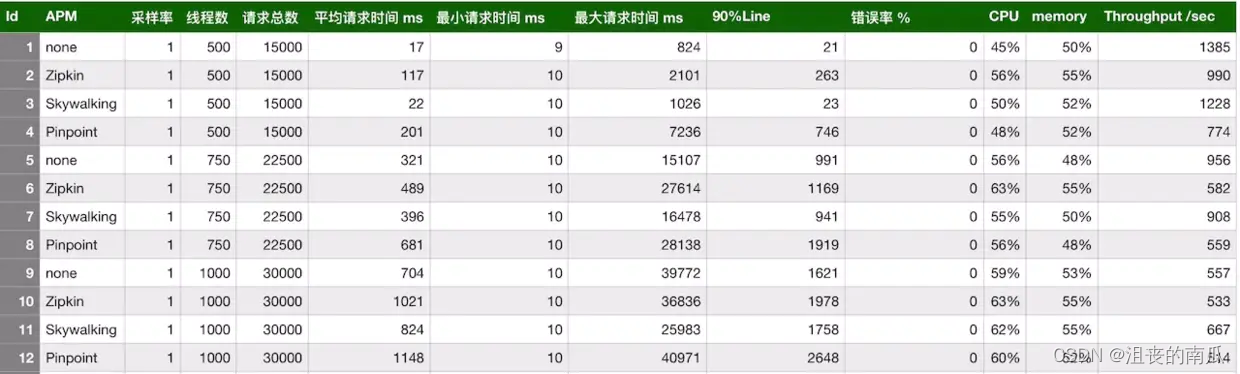

探针性能对比

模拟了三种并发用户：500，750，1000。使用jmeter测试，每个线程发送30个请求，设置思考时间为10ms。使用的采样率为1，即100%，这边与生产可能有差别。pinpoint默认的采样率为20，即50%，通过设置agent的配置文件改为100%。zipkin默认也是1。组合起来，一共有12种。下面看下汇总表：

在这里插入图片描述
从上表可以看出，在三种链路监控组件中，skywalking的探针对吞吐量的影响最小，zipkin的吞吐量居中。pinpoint的探针对吞吐量的影响较为明显，在500并发用户时，测试服务的吞吐量从1385降低到774，影响很大。然后再看下CPU和memory的影响，在内部服务器进行的压测，对CPU和memory的影响都差不多在10%之内。

一、skywalking是什么

skywalking是一个国产开源框架，2015年由吴晟开源， 2017年加入Apache孵化器。skywalking是分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器（Docker、K8s、Mesos）架构而设计。SkyWalking 是观察性分析平台和应用性能管理系统，提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。

官网：http://skywalking.apache.org/
下载：http://skywalking.apache.org/downloads/
Github：https://github.com/apache/skywalking
文档： https://skywalking.apache.org/docs/main/v8.4.0/readme/
中文文档： https://skyapm.github.io/document-cn-translation-of-skywalking/
版本： v8.3.0 升级到v8.4.0

谁在使用Skywalking

1.1 Skywalking主要功能特性

1、多种监控手段，可以通过语言探针和service mesh获得监控的数据；
2、支持多种语言自动探针，包括 Java，.NET Core 和 Node.JS；
3、轻量高效，无需大数据平台和大量的服务器资源；
4、模块化，UI、存储、集群管理都有多种机制可选；
5、支持告警；
6、优秀的可视化解决方案；

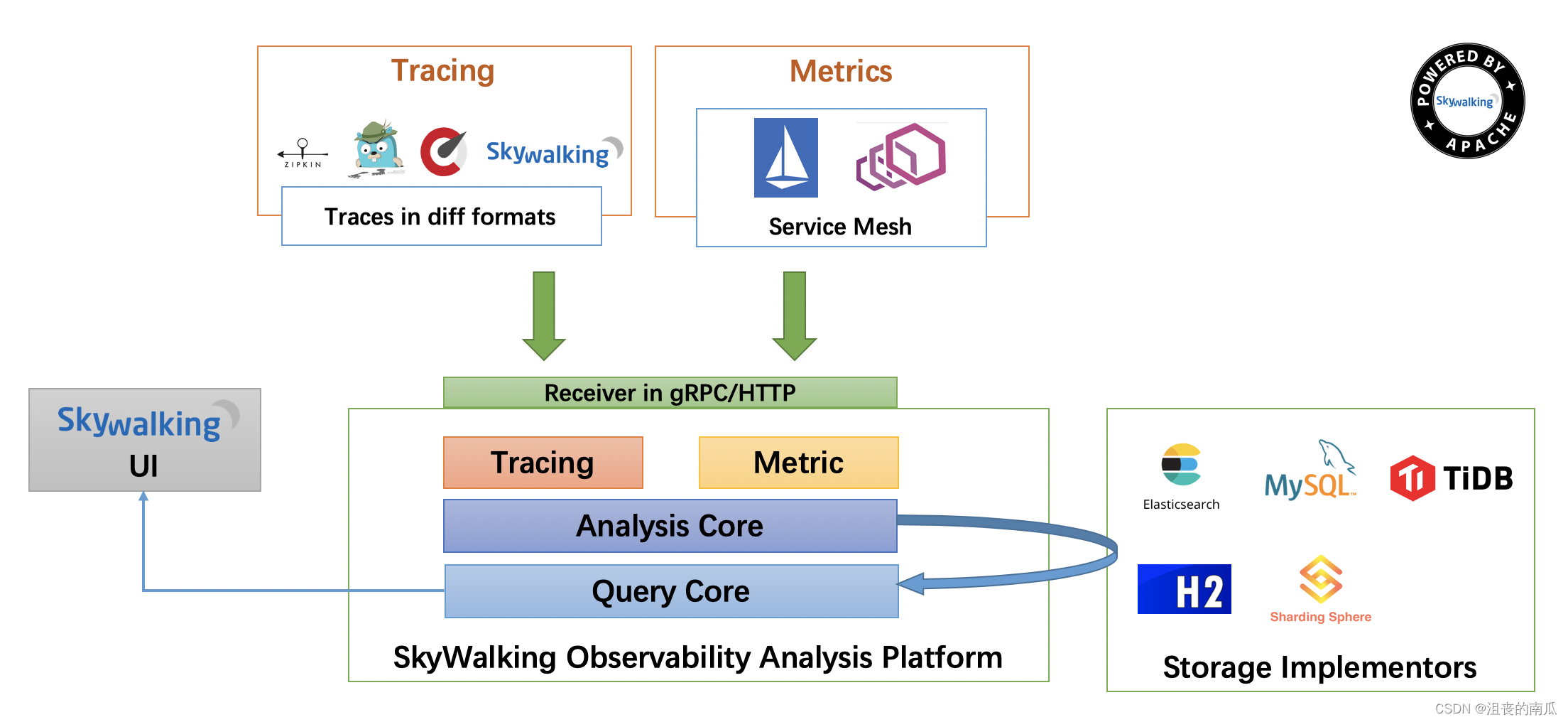

1.2 Skywalking整体架构

在这里插入图片描述
整个架构分成四部分：
1、上部分Agent ：负责从应用中，收集链路信息，发送给 SkyWalking OAP 服务器；

2、下部分 SkyWalking OAP ：负责接收Agent发送的Tracing数据信息，然后进行分析(Analysis Core)，存储到外部存储器(Storage)，最终提供查询(Query)功能；

3、右部分Storage：Tracing数据存储，目前支持ES、MySQL、Sharding Sphere、TiDB、H2多种存储器，目前采用较多的是ES，主要考虑是SkyWalking开发团队自己的生产环境采用ES为主；

4、左部分SkyWalking UI：负责提供控制台，查看链路等等；

SkyWalking支持三种探针：

Agent – 基于ByteBuddy字节码增强技术实现，通过jvm的agent参数加载，并在程序启动时拦截指定的方法来收集数据。
SDK – 程序中显式调用SkyWalking提供的SDK来收集数据，对应用有侵入。
Service Mesh – 通过Service mesh的网络代理来收集数据。

后端（Backend）：
接受探针发送过来的数据，进行度量分析，调用链分析和存储。后端主要分为两部分：

OAP（Observability Analysis Platform）- 进行度量分析和调用链分析的后端平台，并支持将数据存储到各种数据库中，如：ElasticSearch，MySQL，InfluxDB等。
OAL（Observability Analysis Language）- 用来进行度量分析的DSL，类似于SQL，用于查询度量分析结果和警报。

界面(UI)：

RocketBot UI – SkyWalking 7.0.0 的默认web UI
CLI – 命令行界面

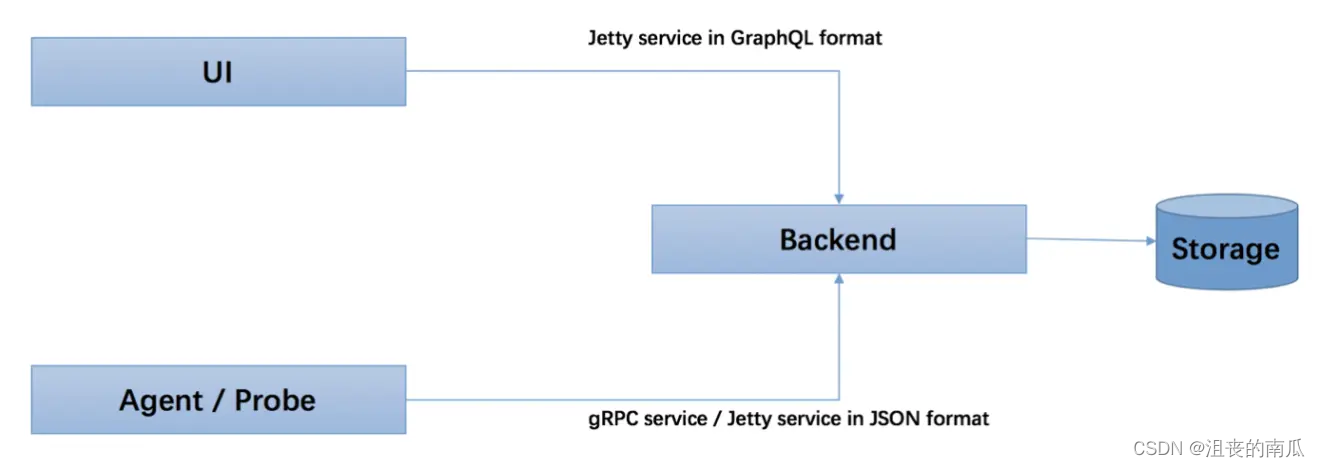

这三个模块的交互流程：
在这里插入图片描述

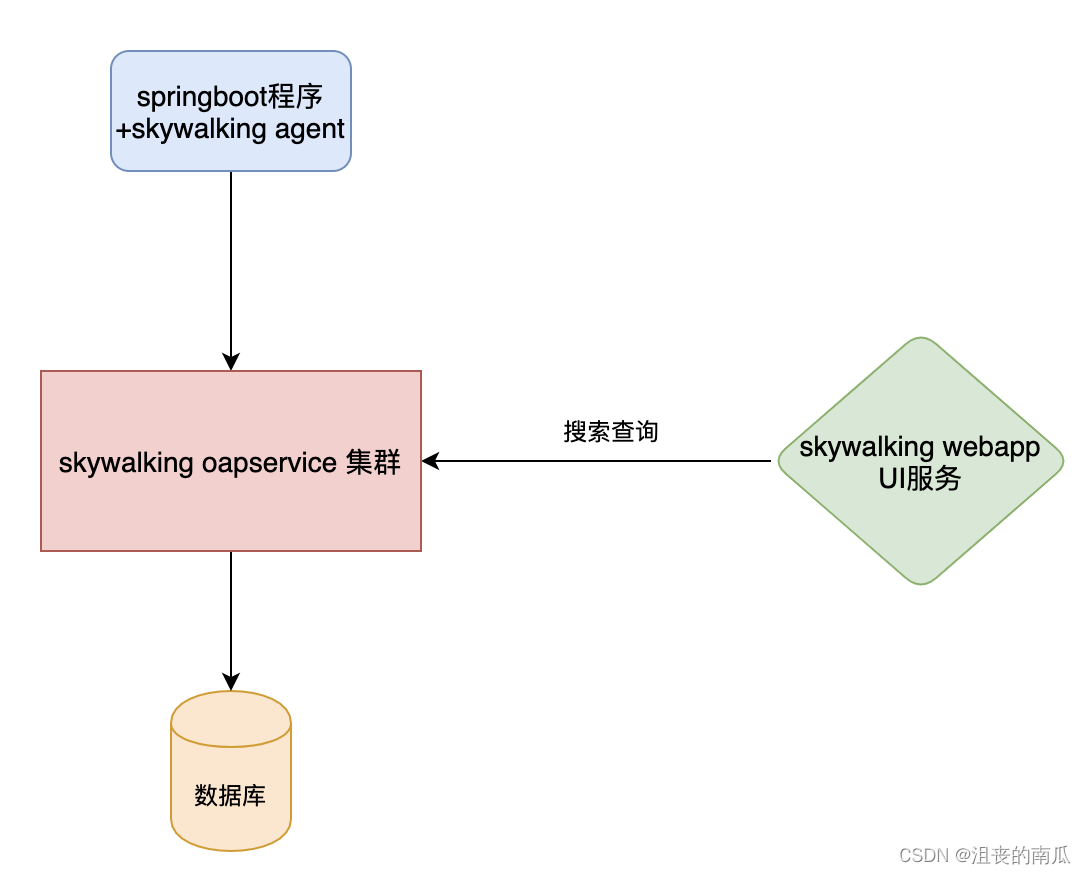

1.3 SkyWalking 环境搭建部署

在这里插入图片描述

skywalking agent和业务系统绑定在一起，负责收集各种监控数据。
Skywalking oapservice是负责处理监控数据的，比如接受skywalking agent的监控数据，并存储在数据库中;接受skywalking webapp的前端请求，从数据库查询数据，并返回数据给前端。Skywalking oapservice通常以集群的形式存在。
skywalking webapp，前端界面，用于展示数据。
用于存储监控数据的数据库，比如mysql、elasticsearch等。

1.3.1 下载 SkyWalking

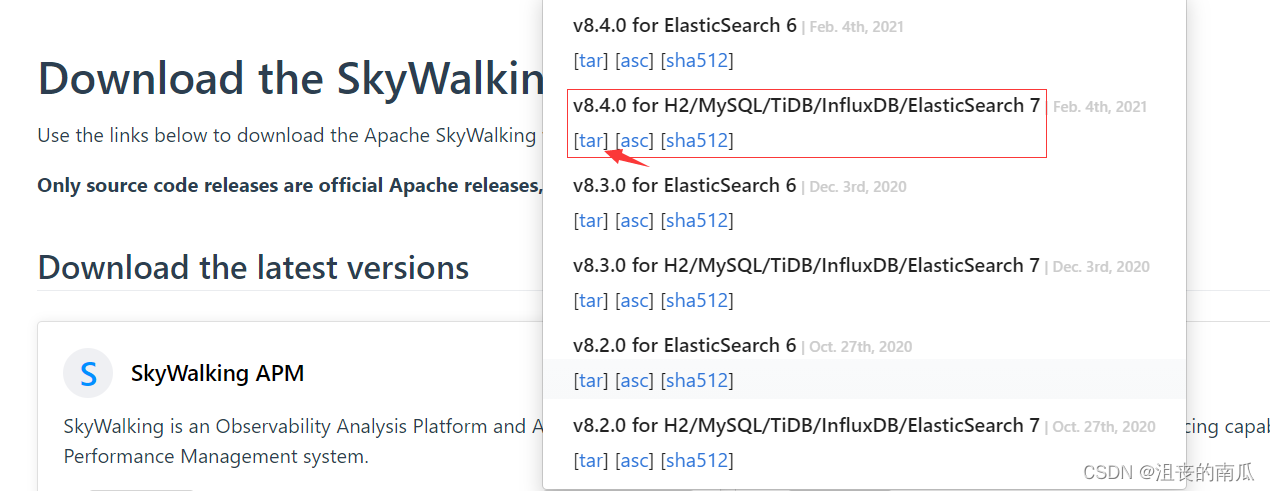

下载：http://skywalking.apache.org/downloads/

注意下载版本，要支持ES7。

在这里插入图片描述
下载完成后上传到linux服务器上并解压：

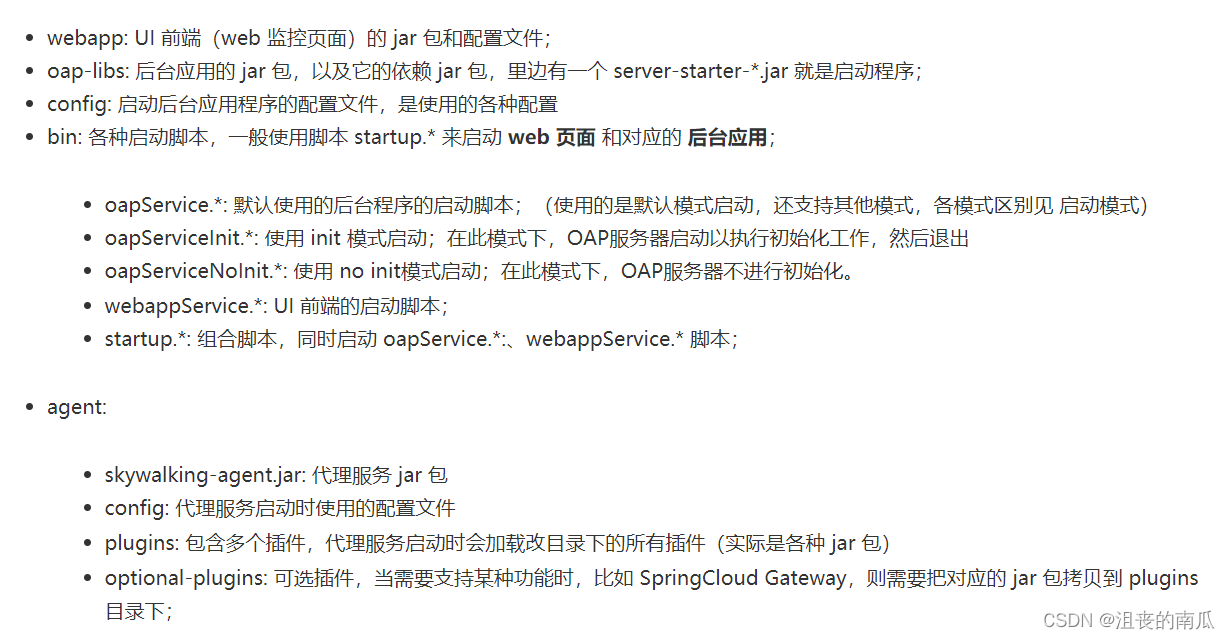

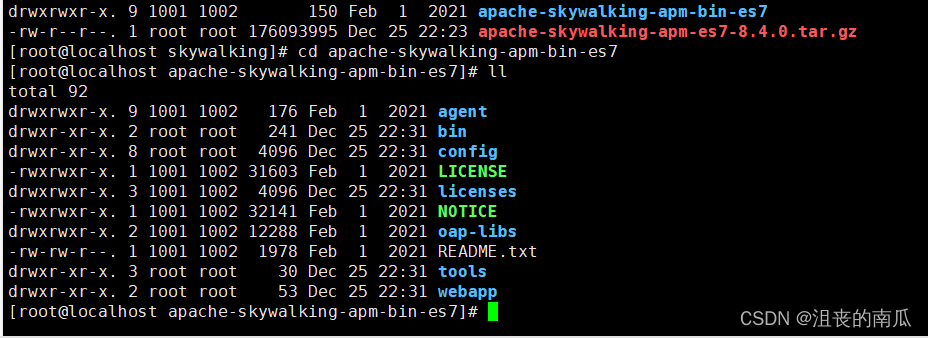

目录结构：
在这里插入图片描述

1.3.2 搭建SkyWalking OAP 服务

先使用默认的H2数据库存储，不用修改配置。

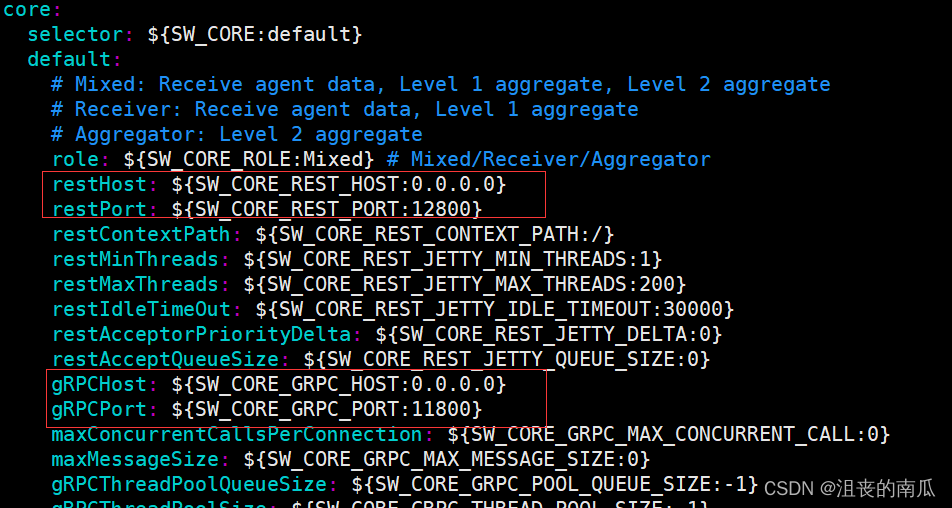

config/application.yml：
在这里插入图片描述
启动脚本bin/startup.sh（这个脚本会同时启动oap和UI程序，也可根据需要单独启动）

日志信息存储在logs目录：

启动成功后会启动两个服务，一个是skywalking-oap-server，一个是skywalking-web-ui。

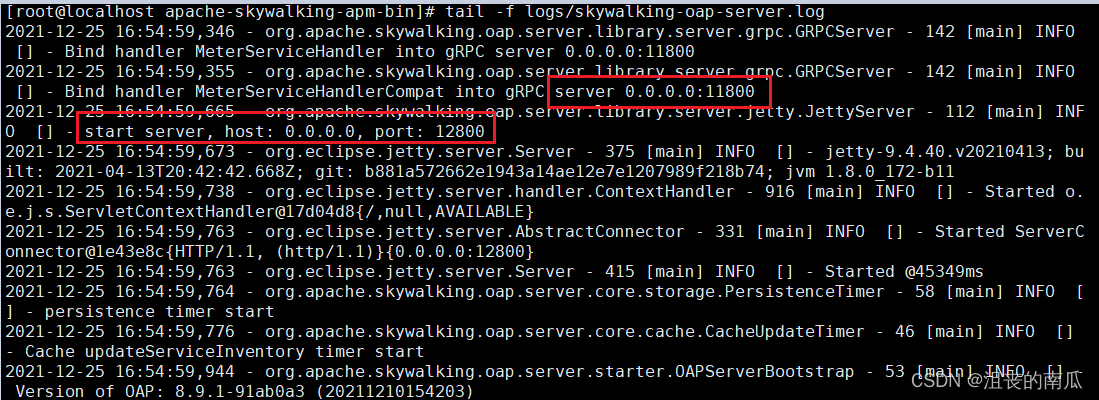

skywalking-oap-server服务启动后会暴露11800 和 12800 两个端口，分别为收集监控数据的端口11800和接受前端请求的端口12800，修改端口可以修改config/applicaiton.yml。

tail -f logs/skywalking-oap-server.log

在这里插入图片描述

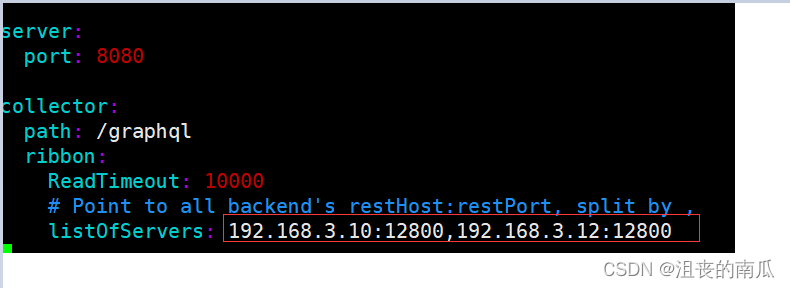

skywalking-web-ui服务会占用 8080 端口，修改端口可以修改webapp/webapp.yml。

server.port：SkyWalking UI服务端口，默认是8080；
collector.ribbon.listOfServers：SkyWalking OAP服务地址数组，SkyWalking UI界面的数据是通过请求SkyWalking OAP服务来获得；

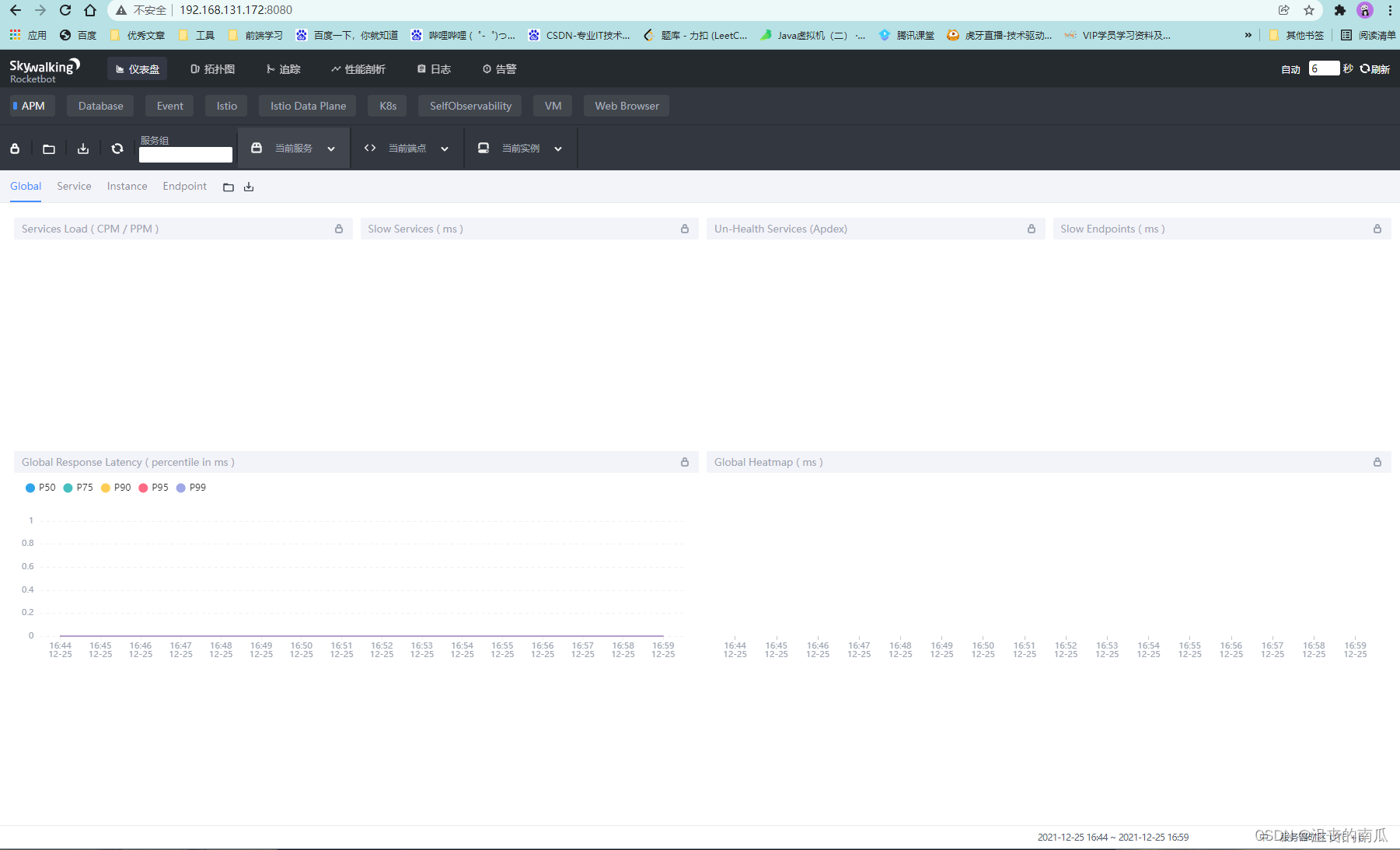

访问：http://192.168.131.172:8080/，默认端为8080：
在这里插入图片描述

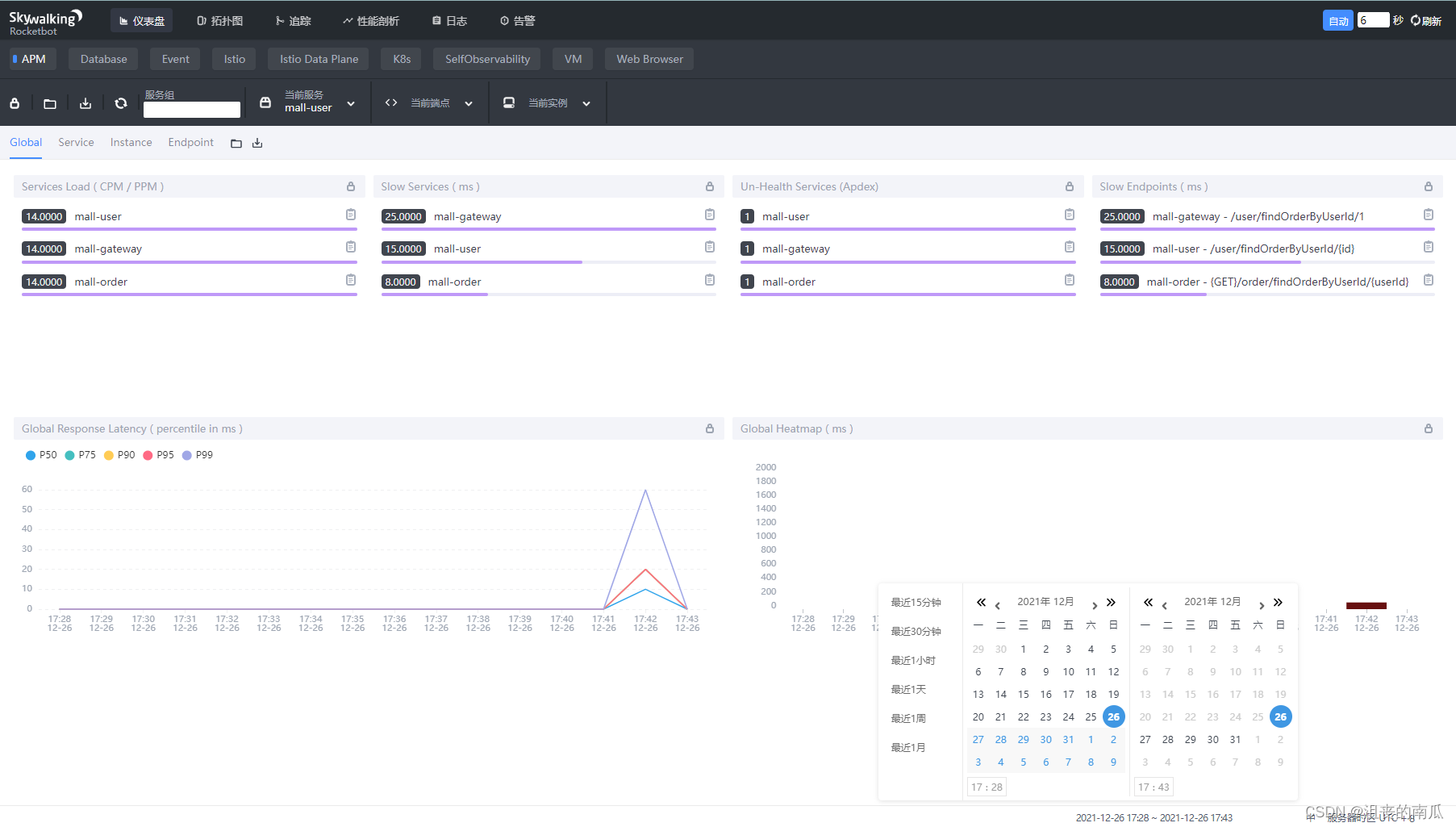

页面的右下角可以中英文切换，可以切换选择要展示的时间区间的跟踪数据。

1.4 SkyWalking中三个概念

服务(Service) ：表示对请求提供相同行为的一系列或一组工作负载，在使用Agent时，可以定义服务的名字；

服务实例(Service Instance) ：上述的一组工作负载中的每一个工作负载称为一个实例，一个服务实例实际就是操作系统上的一个真实进程；

端点(Endpoint) ：对于特定服务所接收的请求路径, 如HTTP的URI路径和gRPC服务的类名 + 方法签名；

在这里插入图片描述

二、SkyWalking快速开始

2.1 SkyWalking Agent跟踪微服务

2.1.1 通过jar包方式接入

准备一个springboot程序，打成可执行jar包，写一个shell脚本，在启动项目的Shell脚本上，通过 -javaagent 参数进行配置SkyWalking Agent来跟踪微服务；

创建一个startup.sh脚本：

#!/bin/sh
# SkyWalking Agent配置
export SW_AGENT_NAME=springboot-skywalking-demo # Agent名字,一般使用`spring.application.name`
export SW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800 # 配置 Collector 地址。
export SW_AGENT_SPAN_LIMIT=2000 #配置链路的最大Span数量，默认为 300。
export JAVA_AGENT=-javaagent:/usr/software/skywalking/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar
java $JAVA_AGENT -jar springboot-skywalking-demo-0.0.1-SNAPSHOT.jar #jar启动

启动日志：在这里插入图片描述
等同于：

java -javaagent:/usr/software/skywalking/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168。131。172:11800
-DSW_AGENT_NAME=pringboot-skywalking-demo-0.0.1-SNAPSHOT.jar

注意，这个skywalking-agent.jar 在本地也是可以。

只需要在参数DSW_AGENT_COLLECTOR_BACKEND_SERVICES中制定远程服务上的skywalking服务地址和端口即可。

参数名对应agent/config/agent.config配置文件中的属性。
属性对应的源码：org.apache.skywalking.apm.agent.core.conf.Config.java

# The service name in UI
agent.service_name=${SW_AGENT_NAME:Your_ApplicationName}
# Backend service addresses.
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:192.168.131.172:11800}

我们也可以使用skywalking.+配置文件中的配置名作为系统配置项来进行覆盖。 javaagent参数配置方式优先级更高。

-javaagent:/usr/software/skywalking/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar
-Dskywalking.agent.service_name=springboot-skywalking-demo
-Dskywalking.collector.backend_service=192.168.131.172:11800

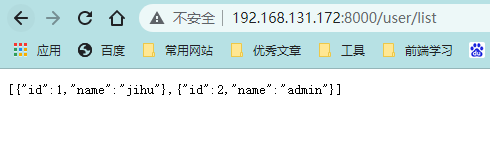

测试： http://192.168.3.100:8000/user/list
在这里插入图片描述

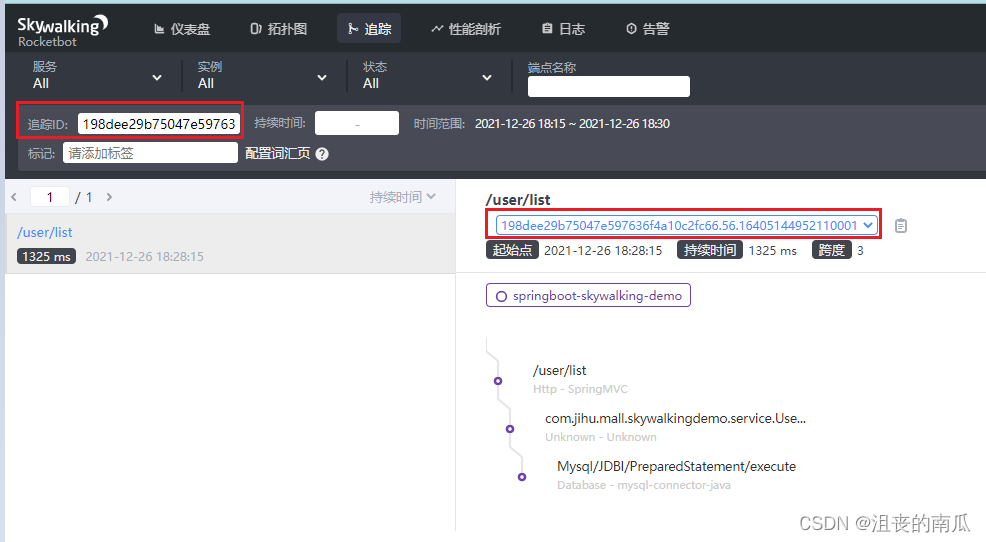

查看skywalking界面，记得勾选自动刷新：

在启动程序前加一个-javaagent 参数即可完成对程序的跟踪：
在这里插入图片描述

2.1.2 在IDEA中使用Skywalking（添加JVM参数）

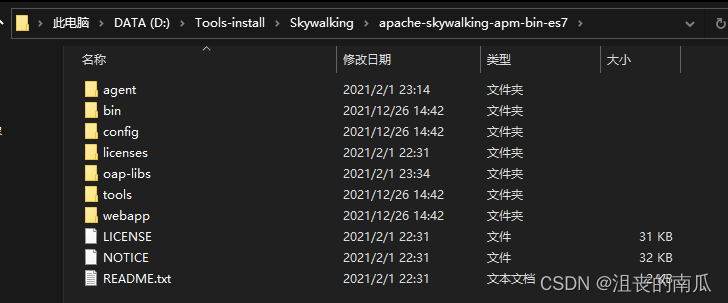

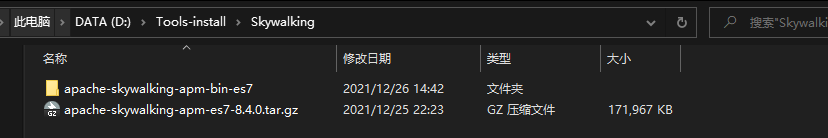

为了方便演示，在我本机windows上也装一个skywalking。这里只会用到agent文件夹中的skywalking-agent.jar 。而我们的skywalking服务还是依然部署到远程服务器上即可。因为这个jar只是一个单纯的jar包，放在哪里都无所谓。
在这里插入图片描述

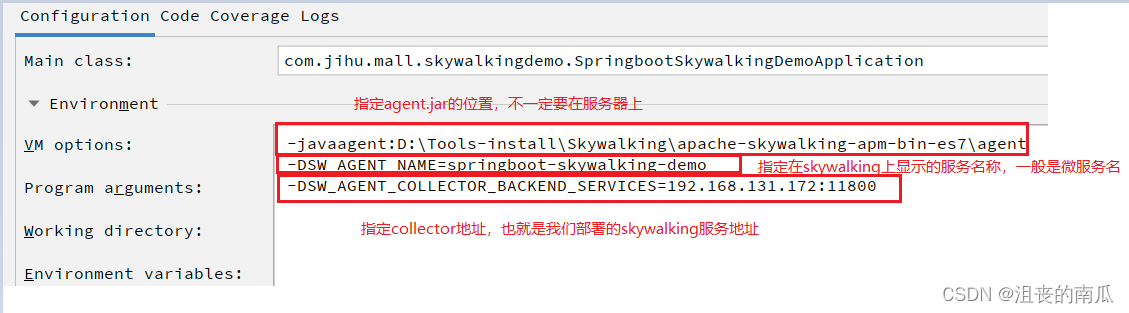

在运行的程序配置jvm参数，如下图所示：

# skywalking-agent.jar的本地磁盘的路径
-javaagent:D:\Tools-install\Skywalking\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar
# 在skywalking上显示的服务名
-DSW_AGENT_NAME=springboot-skywalking-demo
# skywalking的collector服务的IP及端口
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.131.172:11800

在这里插入图片描述

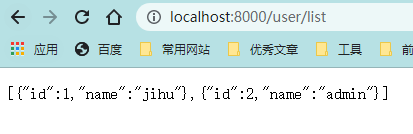

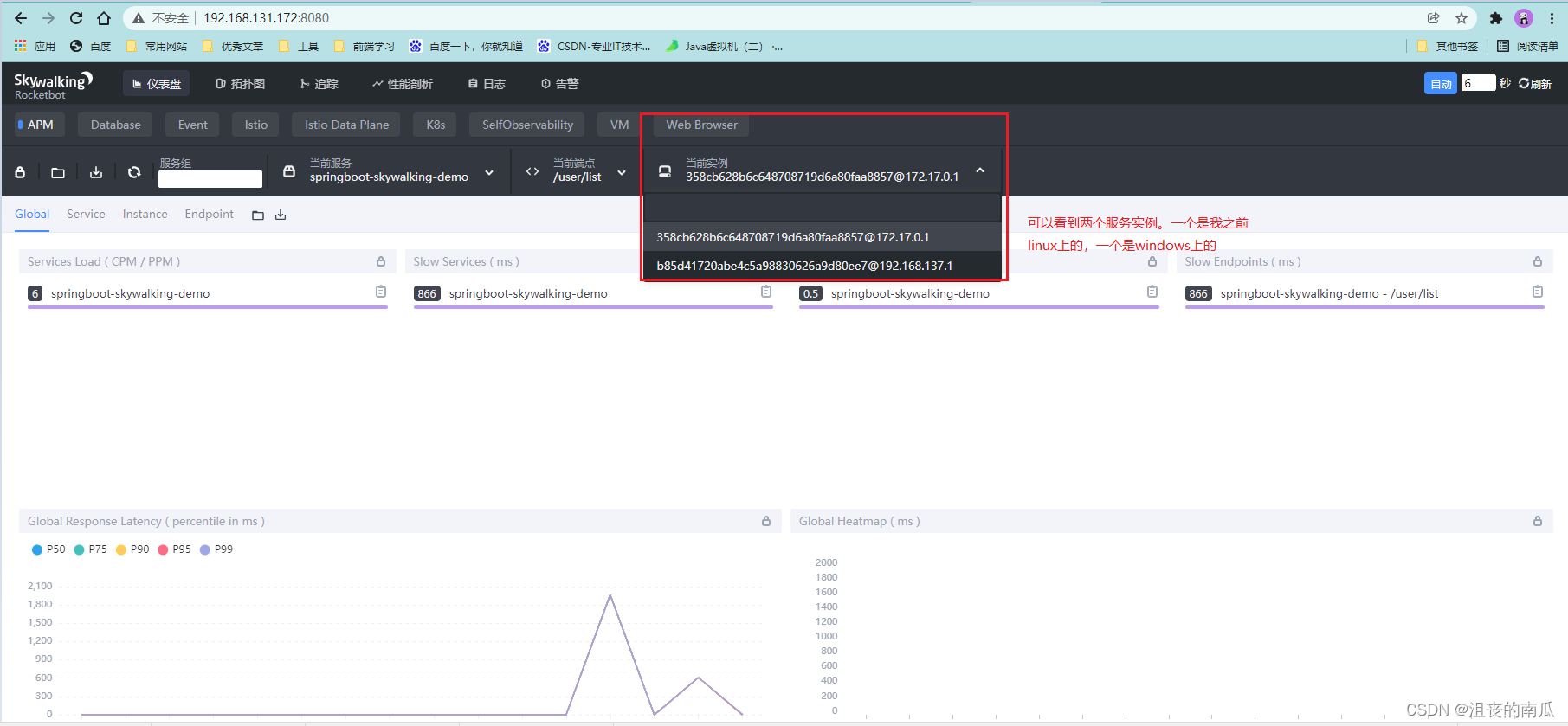

启动微服务后测试：http://localhost:8000/user/list
因为此时用的是我windows本地的IDEA，我们只需要在-DSW_AGENT_COLLECTOR_BACKEND_SERVICES 参数中配置远程skywalking服务地址即可。

2.1.3 Skywalking跨多个微服务跟踪【常用】

Skywalking跨多个微服务跟踪，只需要每个微服务启动时添加javaagent参数即可。

测试：
启动微服务mall-gateway，mall-order，mall-user ，配置skywalking的jvm参数：

# mall-gateway
# skywalking-agent.jar的本地磁盘的路径
-javaagent:D:\Tools-install\Skywalking\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar
# 在skywalking上显示的服务名
-DSW_AGENT_NAME=mall-gateway
# skywalking的collector服务的IP及端口
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.131.172:11800

# mall-order
-javaagent:D:\Tools-install\Skywalking\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar
-DSW_AGENT_NAME=mall-order
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.131.172:11800

# mall-user
-javaagent:D:\Tools-install\Skywalking\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar
-DSW_AGENT_NAME=mall-user
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.131.172:11800

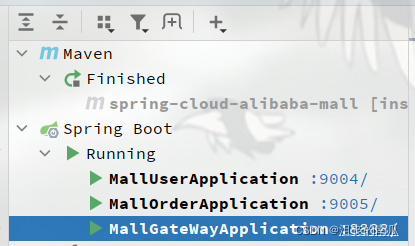

然后启动三个微服务：
在这里插入图片描述

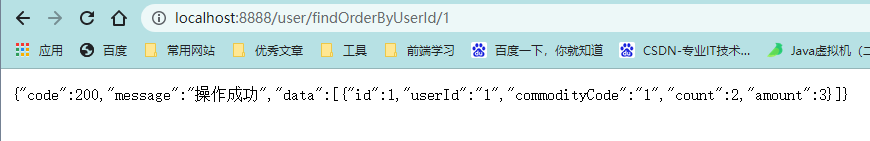

通过网关测试：http://localhost:8888/user/findOrderByUserId/1

查看拓扑图：

查看调用链路：

发现BUG：此处存在bug，跟踪链路不显示gateway。

【重点Bug】解决链路不显示gateway的bug

因为skywalking的/agent/plugins目录下没有找到apm-spring-cloud-gateway相关的jar。

拷贝agent/optional-plugins目录下的gateway插件到agent/plugins目录（注意操作的在JVM参数中配置的skywalking-agent.jar 所在的agent/optional-plugins包下的gateway的jar。我这里JVM中配置的是windows上的，所以应该操作windows本地的jar。）：

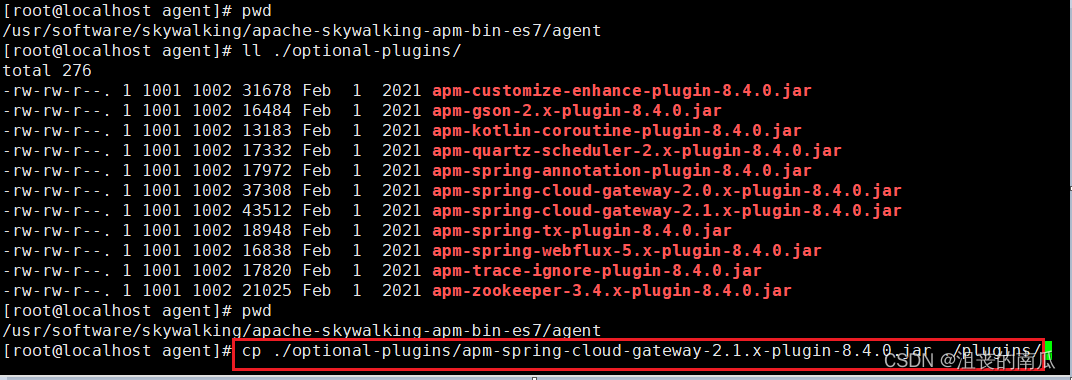

如果JVM参数中指定的skywalking-agent.jar是在linux服务器上，按如下操作：

cp ./optional-plugins/apm-spring-cloud-gateway-2.1.x-plugin-8.4.0.jar ./plugins/

在这里插入图片描述

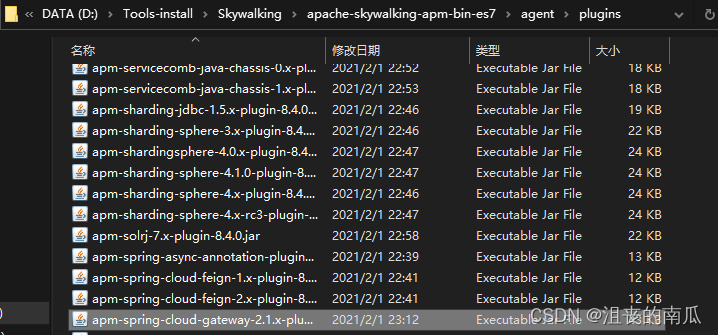

我们现在复制windows上的（因为我们指定的：-javaagent:D:\Tools-install\Skywalking\apache-skywalking-apm-bin-es7\agent\skywalking-agent.jar）：

按照自己的gateway版本拷贝对应版本的jar。
在这里插入图片描述

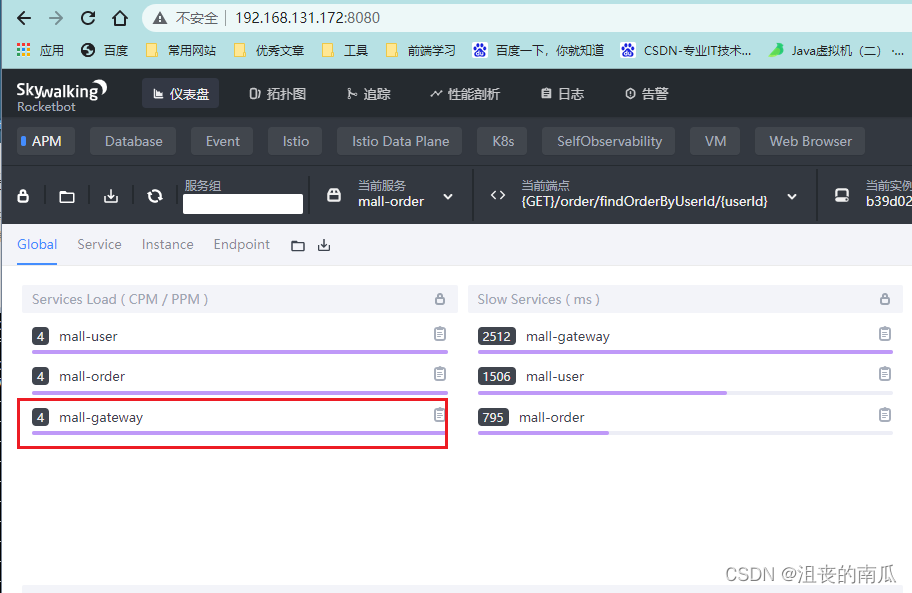

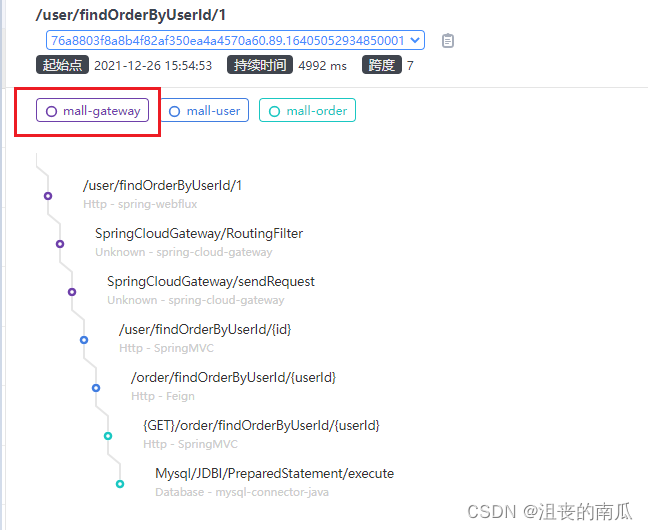

然后我们重新启动skywalking和所有的微服务，再次测试：http://localhost:8888/user/findOrderByUserId/1
在这里插入图片描述

功能展示

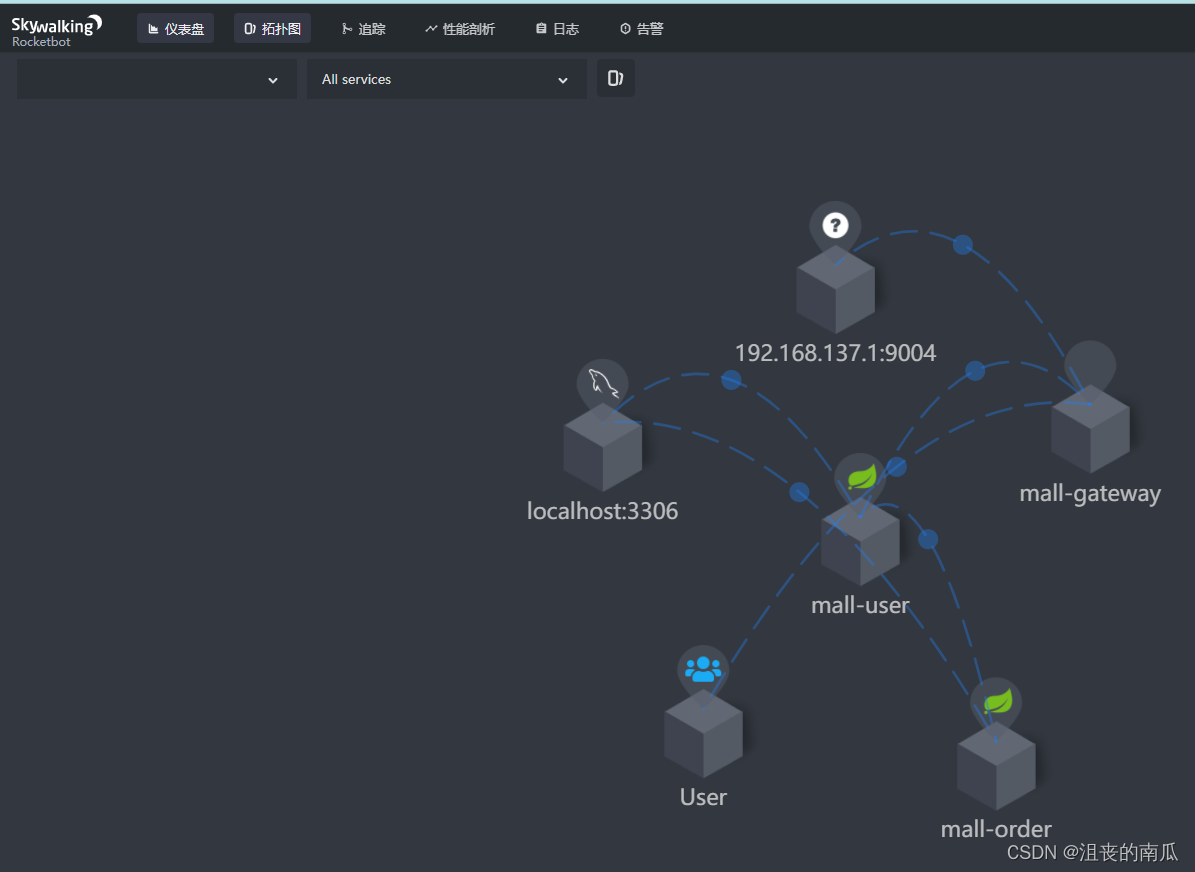

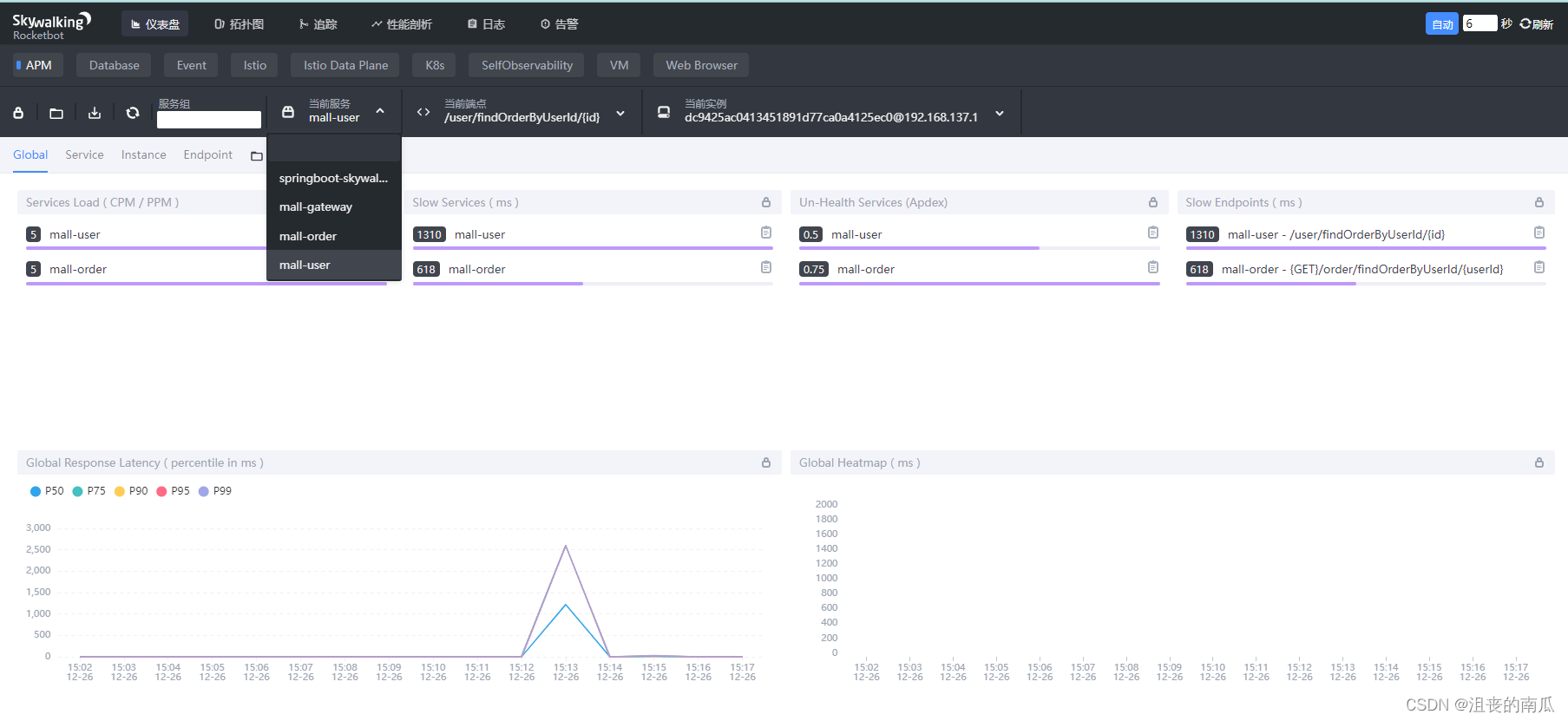

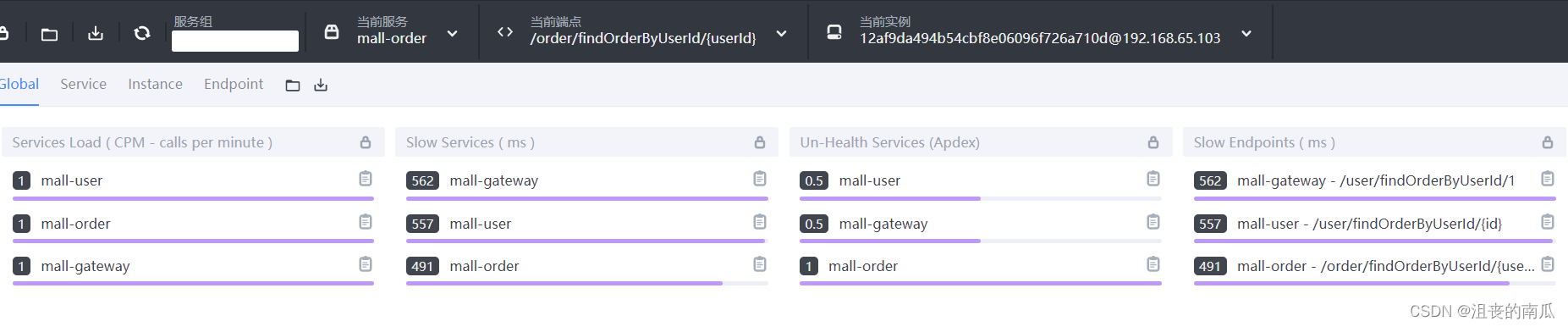

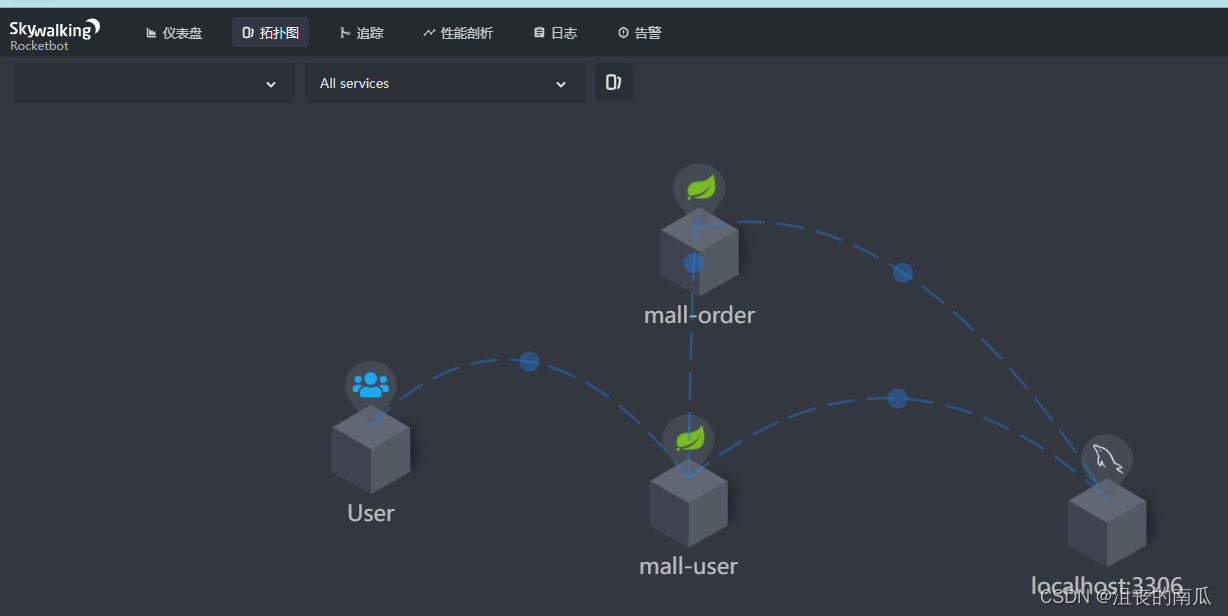

拓扑图查看微服务关系

在这里插入图片描述

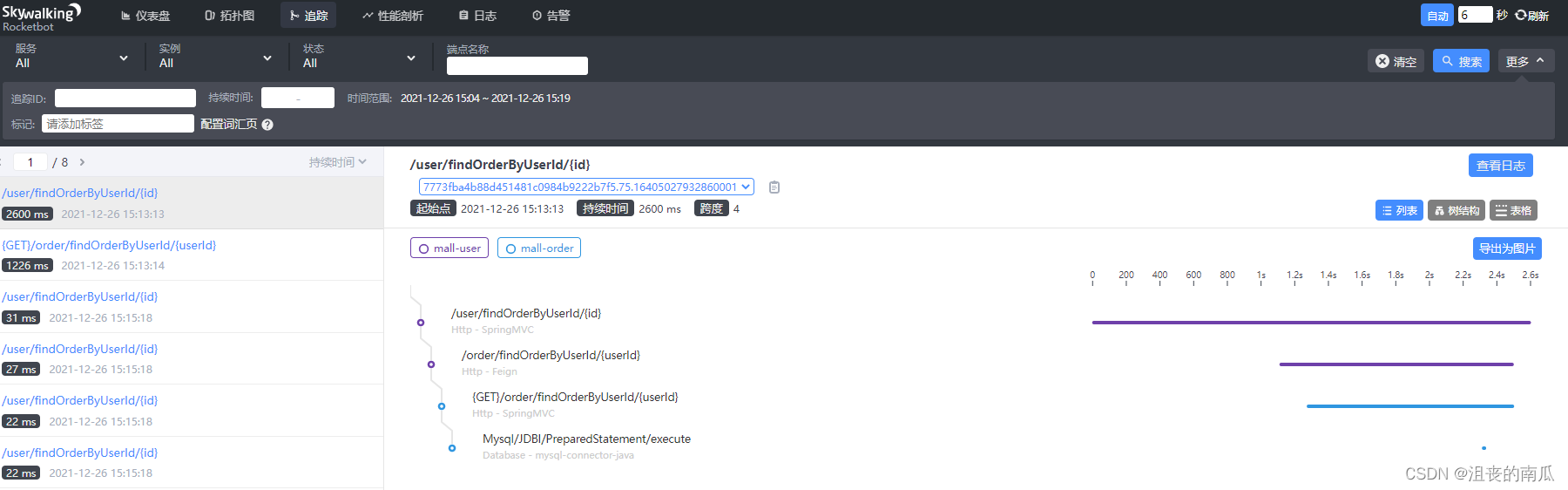

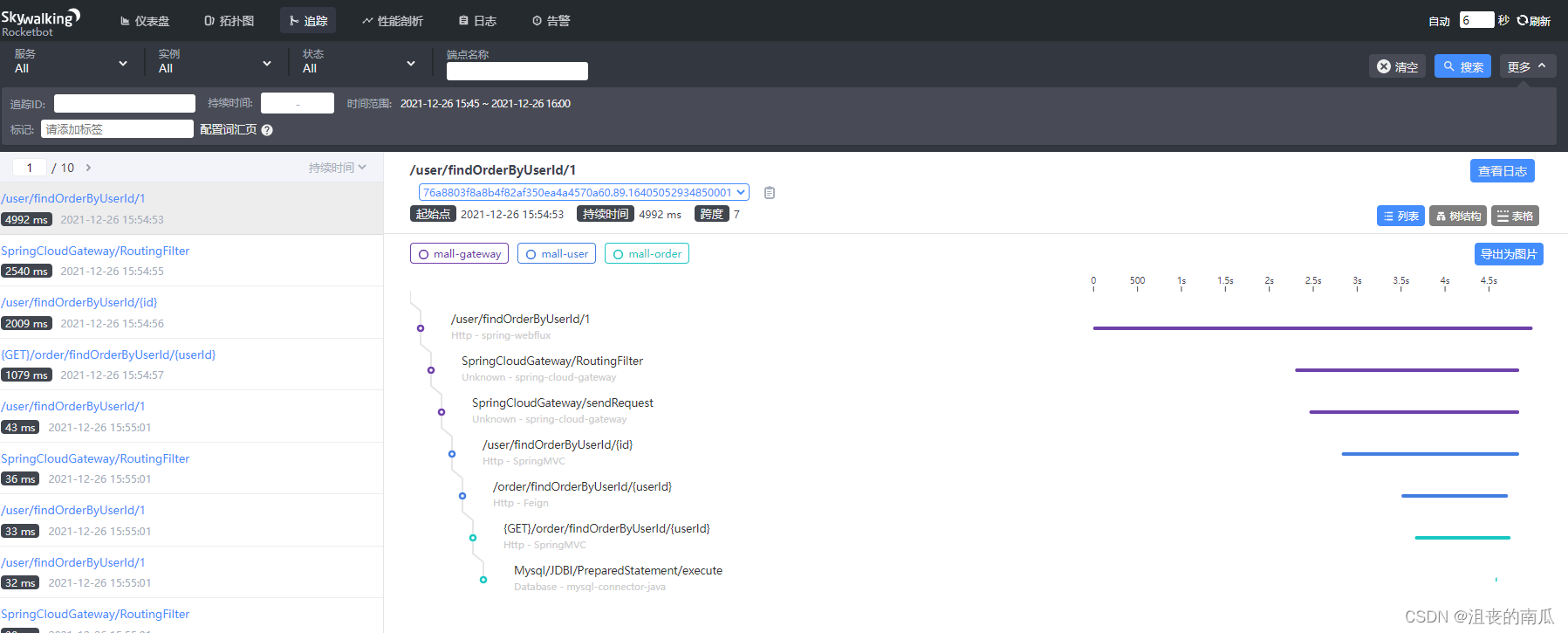

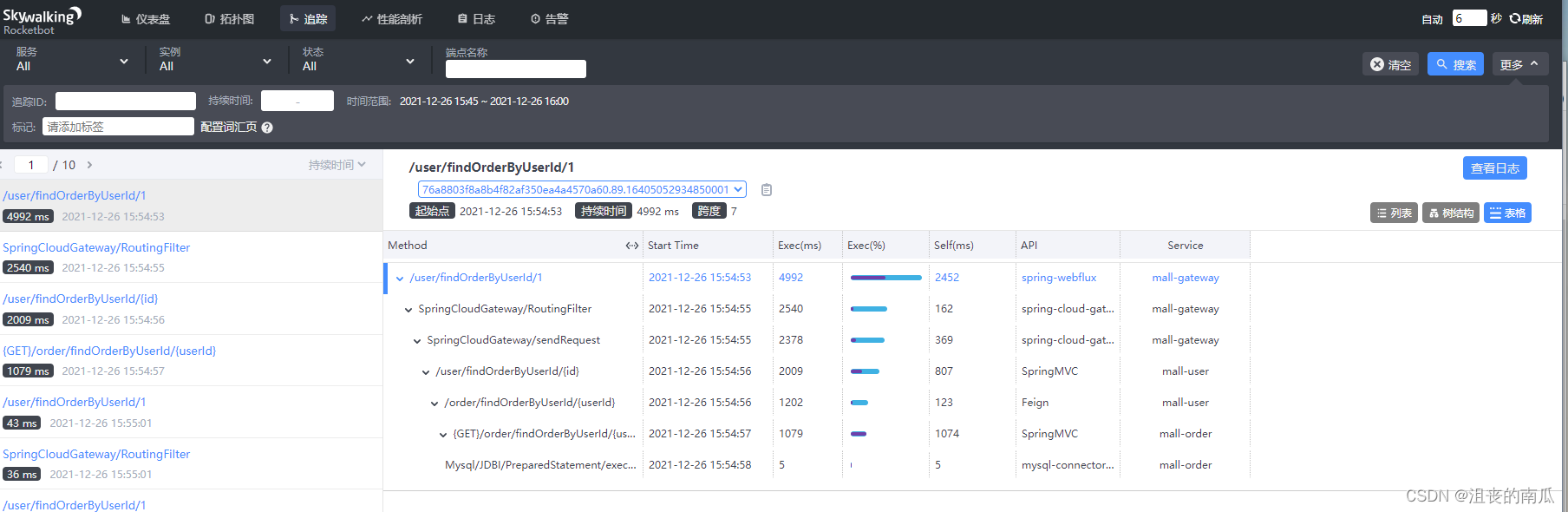

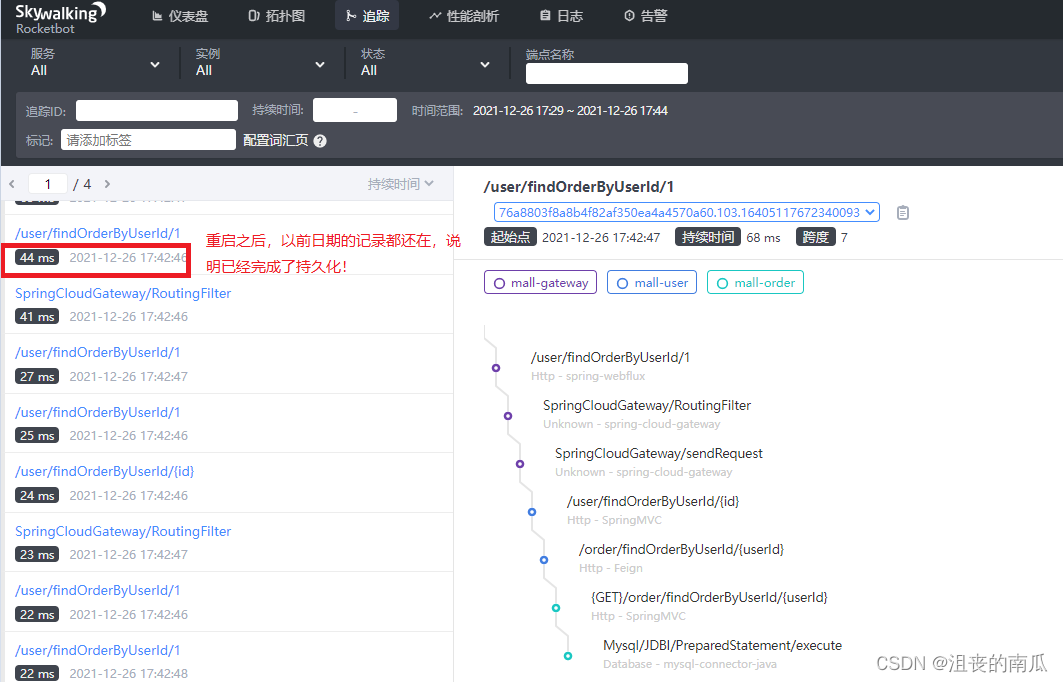

链路追踪

可以切换成表格的形式来查看链路上每个API消耗的时间：
在这里插入图片描述
点击某个方法可以看到更具体的数据：

2.2 Skywalking告警通知

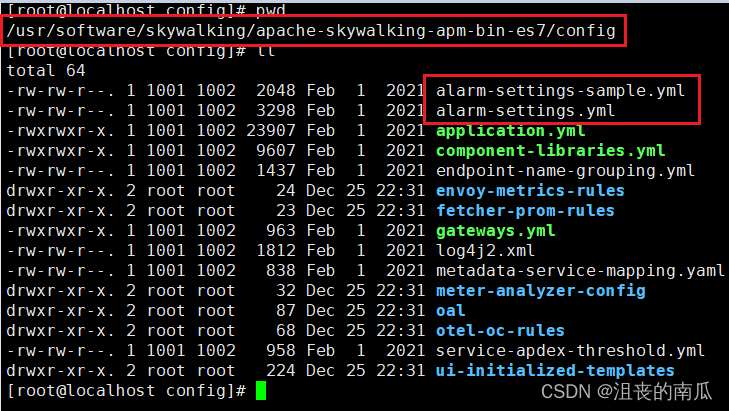

skywalking告警的核心由一组规则驱动，这些规则定义在config/alarm-settings.yml文件中，告警规则的定义分为三部分：

1、告警规则：它们定义了应该如何触发度量警报，应该考虑什么条件；
2、网络钩子(Webhook}：当警告触发时，哪些服务终端需要被通知；
3、gRPC钩子：远程gRPC方法的主机和端口，告警触发后调用；

为了方便，skywalking发行版中提供了默认的alarm-setting.yml文件，包括一些规则，每个规则有英文注释，可以根据注释得知每个规则的作用：

在最近10分钟的3分钟内服务平均响应时间超过1000ms
最近10分钟内，服务成功率在2分钟内低于80%
服务实例的响应时间在过去10分钟的2分钟内超过1000ms
数据库访问{name}的响应时间在过去10分钟的2分钟内超过1000ms

在这里插入图片描述

# Sample alarm rules.
rules:
  # Rule unique name, must be ended with `_rule`.
  service_resp_time_rule:
    metrics-name: service_resp_time
    op: ">"
    threshold: 1000
    period: 10
    count: 3
    silence-period: 5
    message: Response time of service {name} is more than 1000ms in 3 minutes of last 10 minutes.
  service_sla_rule:
    # Metrics value need to be long, double or int
    metrics-name: service_sla
    op: "<"
    threshold: 8000
    # The length of time to evaluate the metrics
    period: 10
    # How many times after the metrics match the condition, will trigger alarm
    count: 2
    # How many times of checks, the alarm keeps silence after alarm triggered, default as same as period.
    silence-period: 3
    message: Successful rate of service {name} is lower than 80% in 2 minutes of last 10 minutes
  service_resp_time_percentile_rule:
    # Metrics value need to be long, double or int
    metrics-name: service_percentile
    op: ">"
    threshold: 1000,1000,1000,1000,1000
    period: 10
    count: 3
    silence-period: 5
    message: Percentile response time of service {name} alarm in 3 minutes of last 10 minutes, due to more than one condition of p50 > 1000, p75 > 1000, p90 > 1000, p95 > 1000, p99 > 1000
  service_instance_resp_time_rule:
    metrics-name: service_instance_resp_time
    op: ">"
    threshold: 1000
    period: 10
    count: 2
    silence-period: 5
    message: Response time of service instance {name} is more than 1000ms in 2 minutes of last 10 minutes
  database_access_resp_time_rule:
    metrics-name: database_access_resp_time
    threshold: 1000
    op: ">"
    period: 10
    count: 2
    message: Response time of database access {name} is more than 1000ms in 2 minutes of last 10 minutes
  endpoint_relation_resp_time_rule:
    metrics-name: endpoint_relation_resp_time
    threshold: 1000
    op: ">"
    period: 10
    count: 2
    message: Response time of endpoint relation {name} is more than 1000ms in 2 minutes of last 10 minutes
#  Active endpoint related metrics alarm will cost more memory than service and service instance metrics alarm.
#  Because the number of endpoint is much more than service and instance.
#
#  endpoint_avg_rule:
#    metrics-name: endpoint_avg
#    op: ">"
#    threshold: 1000
#    period: 10
#    count: 2
#    silence-period: 5
#    message: Response time of endpoint {name} is more than 1000ms in 2 minutes of last 10 minutes

webhooks:
#  - http://127.0.0.1/notify/
#  - http://127.0.0.1/go-wechat/

只要我们的服务请求符合alarm-setting.yml文件中的某一条规则就会触发告警。

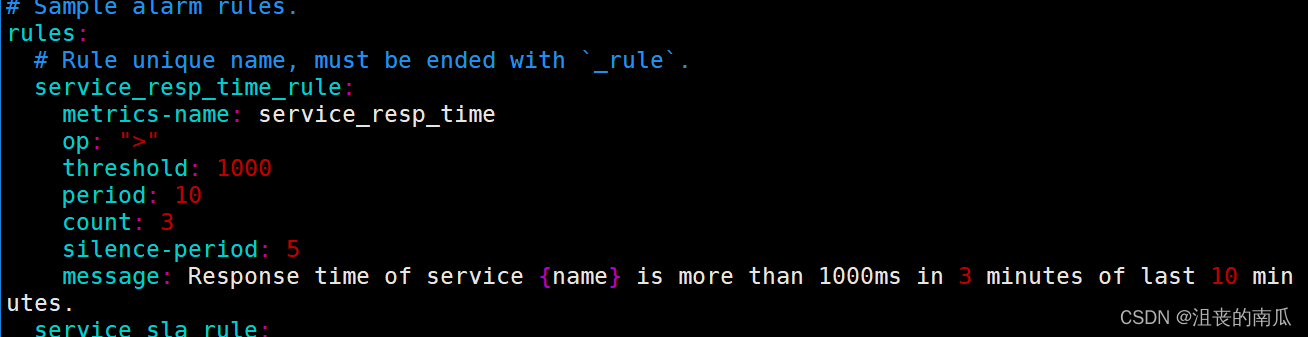

比如service_resp_time_rule规则：
在这里插入图片描述
该规则表示服务{name}的响应时间在最近10分钟的3分钟内超过1000ms；

测试：

编写接口，模拟慢查询：

@RequestMapping("/test/info/{id}")
    public Result<UserEntity> info(@PathVariable("id") Long id){

        try {
            Thread.sleep(2000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }

        UserEntity user = userService.getUserById(id);
        return Result.ok(user);
    }

回调接口：

@RequestMapping("/notify")
public String notify(@RequestBody Object obj){
    //TODO 告警信息，给技术负责人发短信，钉钉消息，邮件，微信通知等
    System.err.println(obj.toString());
    return "notify successfully";
}

注意回调接口接受的参数类型：@RequestBody Object obj

在config/alarm-settings.yml中配置回调接口，并重启skywalking服务：
在这里插入图片描述

注意，要确保服务器可以调用通配置的服务地址！

测试访问：http://192.168.131.1:8888/user/test/info/1:

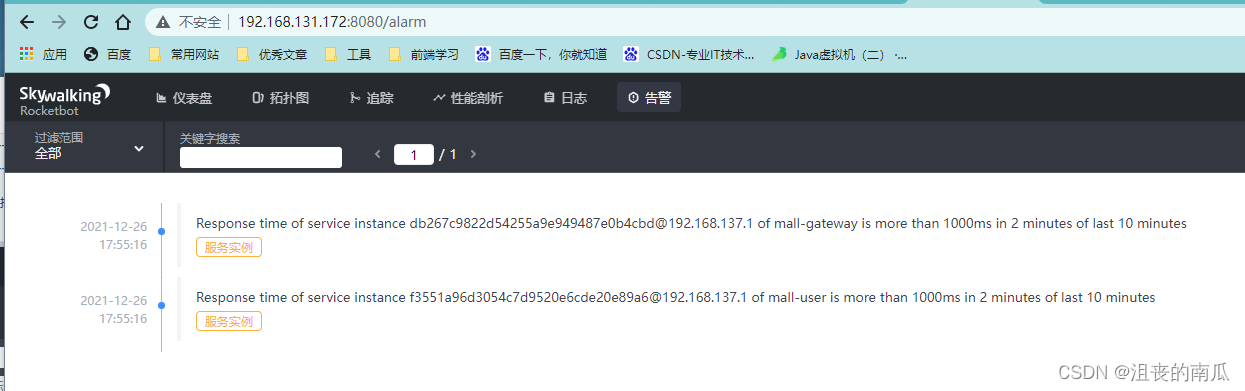

满足告警规则后，控制台输出告警信息：
在这里插入图片描述

在这里插入图片描述

参考： https://github.com/apache/skywalking/blob/master/docs/en/setup/backend/backend-alarm.md

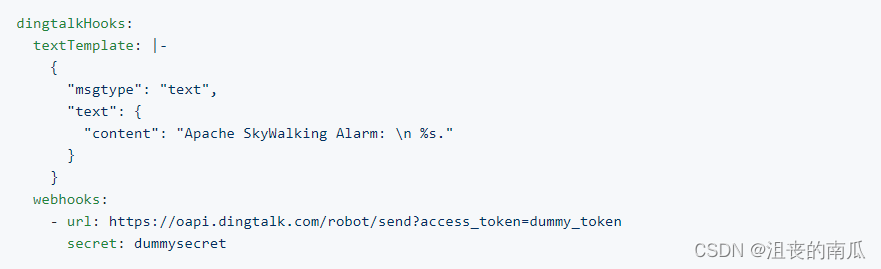

对接钉钉：
在这里插入图片描述

2.3 Webhook回调通知

SkyWalking告警Webhook回调要求接收方是一个Web容器（比如tomcat服务），告警的消息会通过HTTP请求进行发送, 请求方法为POST, Content-Type为application/json, JSON格式基于List<org.apache.skywalking.oap.server.core.alarm.AlarmMessage>的集合对象数据, 集合中的每个AlarmMessage包含以下信息：

1、scopeId. 所有可用的Scope，参考：org.apache.skywalking.oap.server.core.source.DefaultScopeDefine；
2、name. 目标 Scope 的实体名称；
3、id0. Scope 实体的 ID；
4、id1. 未使用；
5、ruleName. 在 alarm-settings.yml 中配置的规则名；
6、alarmMessage. 报警消息内容；
7、startTime. 告警时间, 位于当前时间与 UTC 1970/1/1 之间；

[{
	scopeId = 2,
	scope = SERVICE_INSTANCE,
	name = 98e1839 a6fdf48b0aedb0ecabb8ea5f7 @192 .168 .233 .1 of springboot - skywalking - demo,
	id0 = c3ByaW5nYm9vdC1za3l3YWxraW5nLWRlbW8 = .1 _OThlMTgzOWE2ZmRmNDhiMGFlZGIwZWNhYmI4ZWE1ZjdAMTkyLjE2OC4yMzMuMQ == ,
	id1 = ,
	ruleName = service_instance_resp_time_rule,
	alarmMessage = Response time of service instance 98e1839 a6fdf48b0aedb0ecabb8ea5f7 @192 .168 .233 .1 of springboot - skywalking - demo is more than 1000 ms in 2 minutes of last 10 minutes,
	startTime = 1613913565462
}, {
	scopeId = 6,
	scope = ENDPOINT_RELATION,
	name = User in User to / user / info / {
		id
	} in springboot - skywalking - demo,
	id0 = VXNlcg == .0 _VXNlcg == ,
	id1 = c3ByaW5nYm9vdC1za3l3YWxraW5nLWRlbW8 = .1 _L3VzZXIvaW5mby97aWR9,
	ruleName = endpoint_relation_resp_time_rule,
	alarmMessage = Response time of endpoint relation User in User to / user / info / {
		id
	} in springboot - skywalking - demo is more than 1000 ms in 2 minutes of last 10 minutes,
	startTime = 1613913565462
}]

三、Skywalking持久化跟踪数据

3.1 基于mysql持久化

1、修改config目录下的application.yml，使用mysql作为持久化存储的仓库
在这里插入图片描述

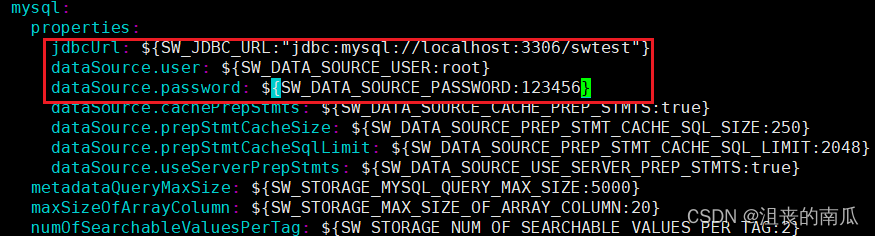

2、修改mysql连接配置
记得创建对应的数据库！

storage:
  #选择使用mysql   默认使用h2，不会持久化，重启skyWalking之前的数据会丢失
  selector: ${SW_STORAGE:mysql}
  #使用mysql作为持久化存储的仓库
  mysql:
    properties:
      #数据库连接地址
      jdbcUrl: ${SW_JDBC_URL:"jdbc:mysql://1ocalhost:3306/swtest"}
      #用户名
      dataSource.user: ${SW_DATA_SOURCE_USER:root}
      #密码
      dataSource.password: ${SW_DATA_SOURCE_PASSWORD:123456}

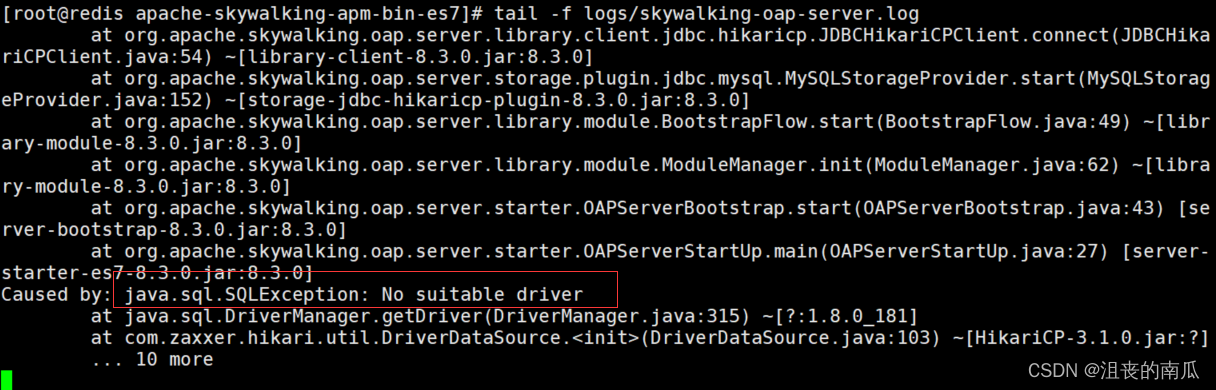

注意：需要添加mysql数据驱动包，因为在lib目录下是没有mysql数据驱动包的，所以修改完配置启动是会报错，启动失败的。

在这里插入图片描述
3、添加mysql数据驱动包到skywalking/oap-libs目录下（注意自己安装的mysql版本和驱动包要匹配，否则可能只会出现一部分的数据表造成持久化失败！）

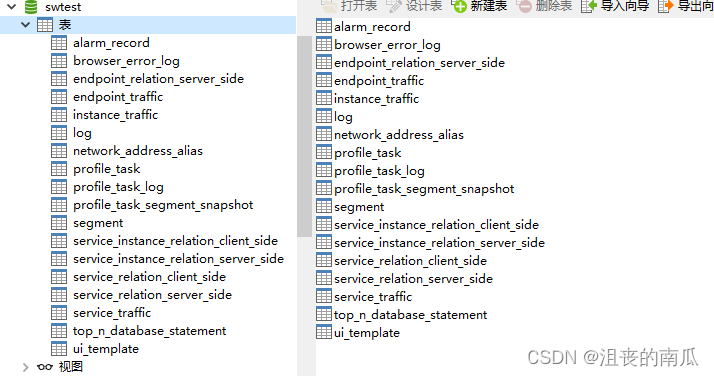

我的mysql版本是8.0.20，结果我引用了8.0.26，以为版本接近是可以的，并且持久化后也生成了如下截图的数据表：
在这里插入图片描述

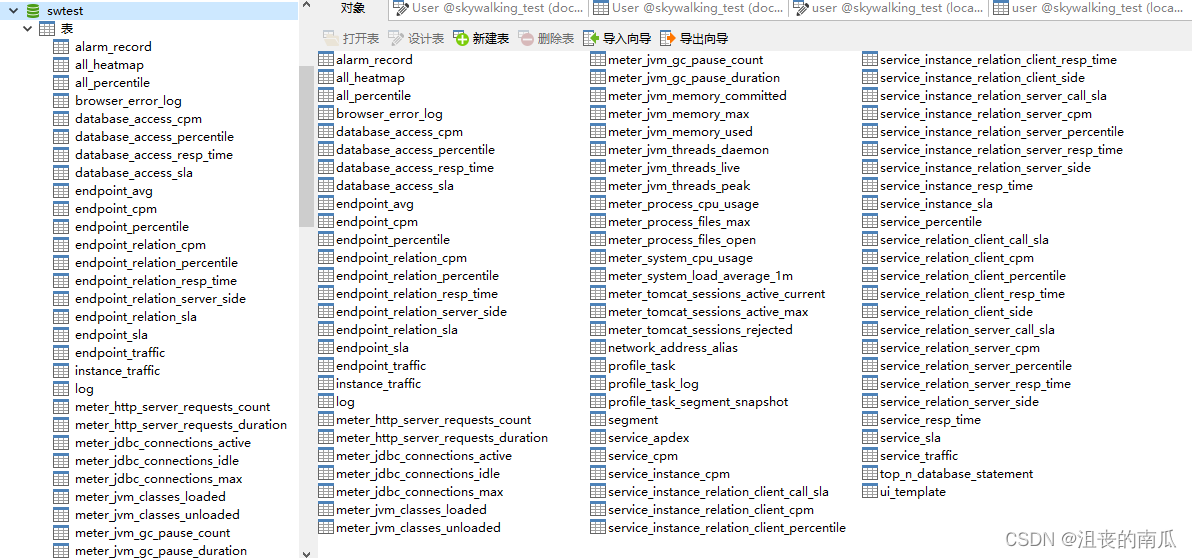

但是结果发现持久化失败了！将jar包重新上传了8.0.20的之后重新启动skywalking，结果生成了如下的数据表：

可以看到，配置版本匹配后会生成非常多的数据表，这样才是正常的。

其实你jar包已经被包括到了skywalking/oap-libs，mysql是因为可能存在5.x或者8.x版本，所以留给使用者自己添加。其他软件类似。

4、启动Skywalking

说明启动成功了，打开配置对应的地址http://192.168.131.172:8080/，可以看到skywalking的web界面。
在这里插入图片描述

测试：重启skywalking（不调用微服务），验证跟踪数据会不会丢失：
在这里插入图片描述

3.3 基于elasticsearch持久化

1、准备好elasticsearch（7的版本，要注意ES和skywalking版本之间的匹配）环境

注意：不能使用root用户直接操作，否则后面如何切换为其他用户之后，就会没有权限。所以操作ES之前，最好新建一个用户。

启动elasticsearch服务：

su - es
cd /usr/local/soft/elasticsearch-7.6.1/
bin/elasticsearch -d

在这里插入图片描述

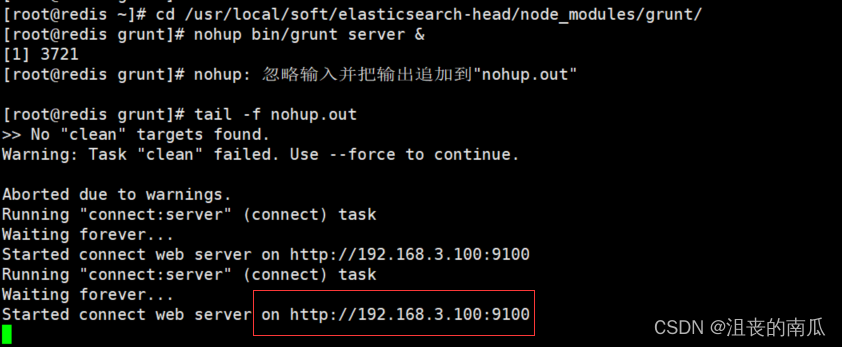

启动elasticsearch-head服务，访问http://192.168.3.100:9100

cd /usr/local/soft/elasticsearch-head/node_modules/grunt
nohup bin/grunt server &

在这里插入图片描述

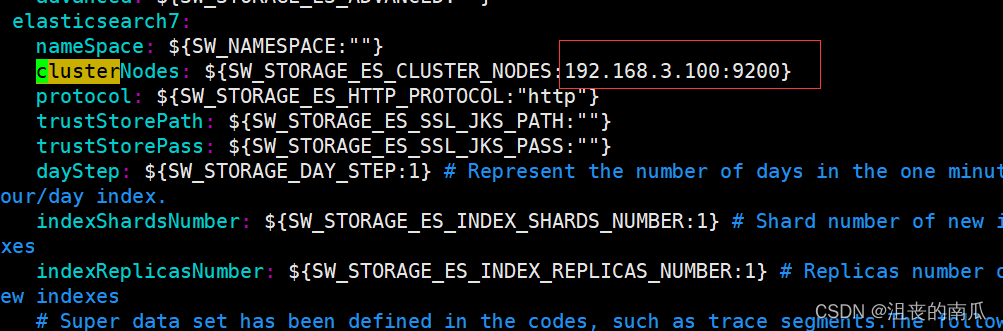

2、修改config/application.yml配置文件：
在这里插入图片描述

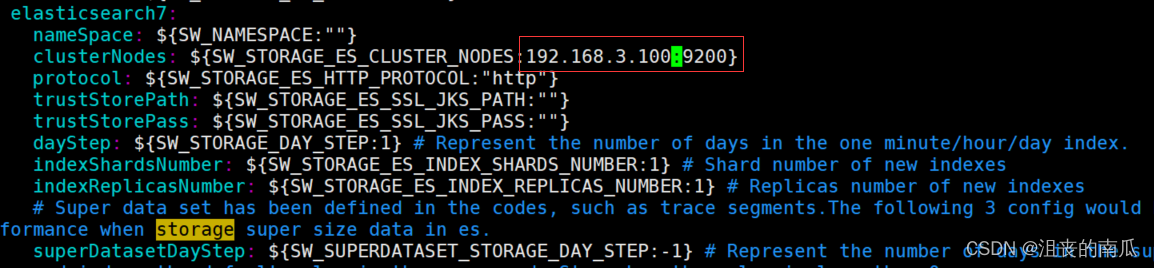

修改elasticsearch7的连接配置

3、启动Skywalking服务

启动时会向elasticsearch中创建大量的index索引用于持久化数据，每天会产生一个新的索引文件。
测试：
启动应用程序，查看跟踪数据是否已经持久化到elasticsearch的索引中，然后重启skywalking，验证跟踪数据会不会丢失。
在这里插入图片描述

四、自定义SkyWalking链路追踪（业务方法追踪）

如果我们希望对项目中的业务方法，实现链路追踪（默认的是Controller中的方法），方便我们排查问题，可以使用如下的代码：

引入依赖：

<!-- SkyWalking 工具类 -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-trace</artifactId>
    <version>8.4.0</version>
</dependency>

在业务方法中可以TraceContext获取到traceId：

@RequestMapping("/list")
public List<User> list(){

    //TraceContext可以绑定key-value
    TraceContext.putCorrelation("name", "fox");
    Optional<String> op = TraceContext.getCorrelation("name");
    log.info("name = {} ", op.get());
    //获取跟踪的traceId
    String traceId = TraceContext.traceId();
    log.info("traceId = {} ", traceId);

    return userService.list();
}

测试 http://localhost:8000/user/list
在这里插入图片描述
在Skywalking UI中查询tranceId：

4.1 `@Trace`将方法加入追踪链路

如果一个业务方法想在ui界面的跟踪链路上显示出来，只需要在业务方法上加上@Trace注解即可：
在这里插入图片描述
测试：

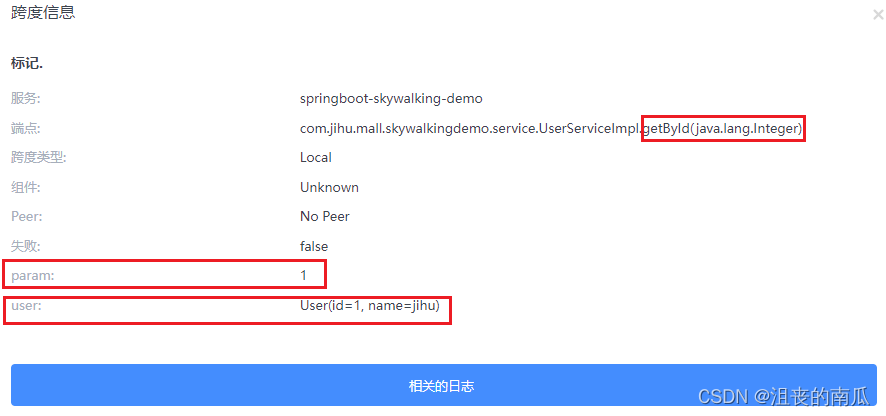

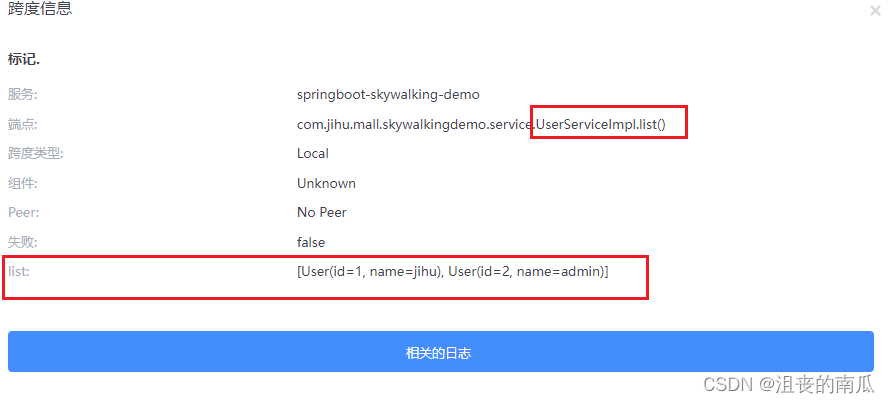

4.2 加入`@Tags`或`@Tag`

我们还可以为追踪链路增加其他额外的信息，比如记录参数和返回信息。实现方式：在方法上增加@Tag或者@Tags。

@Trace
@Tag(key = "list", value = "returnedObj")
public List<User> list(){
    return userMapper.list();
}

@Trace
@Tags({@Tag(key = "param", value = "arg[0]"),
        @Tag(key = "user", value = "returnedObj")})
public User getById(Integer id){
    return userMapper.getById(id);
}

在这里插入图片描述

五、Skywalking集成日志框架

logback官方配置
 log4j官方配置
 log4j2j官方配置

引入依赖：

<!-- apm-toolkit-logback-1.x -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-logback-1.x</artifactId>
    <version>8.4.0</version>
</dependency>

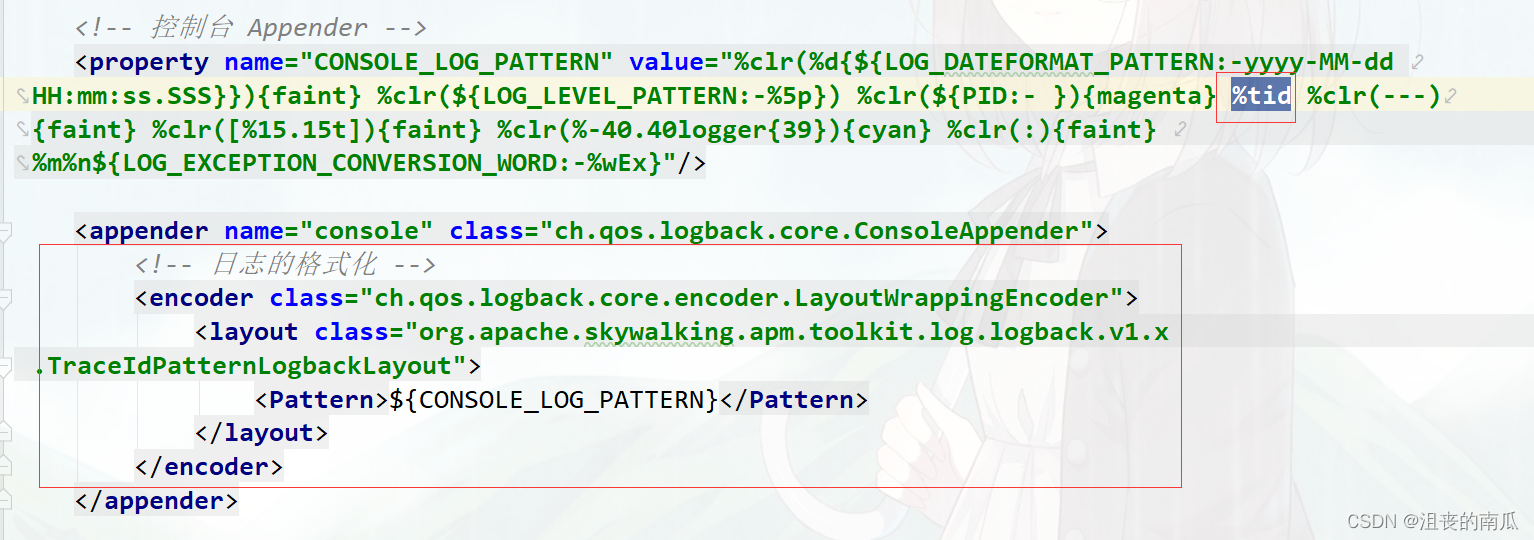

添加logback-spring.xml文件，并配置 %tid 占位符：

<?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <!-- 引入 Spring Boot 默认的 logback XML 配置文件  -->
    <include resource="org/springframework/boot/logging/logback/defaults.xml"/>

    <!-- 控制台 Appender -->
    <property name="CONSOLE_LOG_PATTERN" value="%clr(%d{${LOG_DATEFORMAT_PATTERN:-yyyy-MM-dd HH:mm:ss.SSS}}){faint} %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} %tid %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(:){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}"/>

    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <!-- 日志的格式化 -->
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${CONSOLE_LOG_PATTERN}</Pattern>
            </layout>
        </encoder>
    </appender>

    <!-- 从 Spring Boot 配置文件中，读取 spring.application.name 应用名 -->
    <springProperty name="applicationName" scope="context" source="spring.application.name" />

    <property name="FILE_LOG_PATTERN" value="%d{${LOG_DATEFORMAT_PATTERN:-yyyy-MM-dd HH:mm:ss.SSS}} ${LOG_LEVEL_PATTERN:-%5p} ${PID:- } %tid --- [%t] %-40.40logger{39} : %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}"/>

    <!-- 日志文件的路径 -->
    <property name="LOG_FILE" value="/logs/${applicationName}.log"/>

    <!-- 日志文件 Appender -->
    <appender name="file" class="ch.qos.logback.core.rolling.RollingFileAppender">
        <file>${LOG_FILE}</file>
        <!--滚动策略，基于时间 + 大小的分包策略 -->
        <rollingPolicy class="ch.qos.logback.core.rolling.SizeAndTimeBasedRollingPolicy">
            <fileNamePattern>${LOG_FILE}.%d{yyyy-MM-dd}.%i.gz</fileNamePattern>
            <maxHistory>7</maxHistory>
            <maxFileSize>10MB</maxFileSize>
        </rollingPolicy>
        <!-- 日志的格式化 -->
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${FILE_LOG_PATTERN}</Pattern>
            </layout>
        </encoder>
    </appender>

    <!-- 设置 Appender -->
    <root level="INFO">
        <appender-ref ref="console"/>
        <appender-ref ref="file"/>
    </root>

</configuration>

在这里插入图片描述

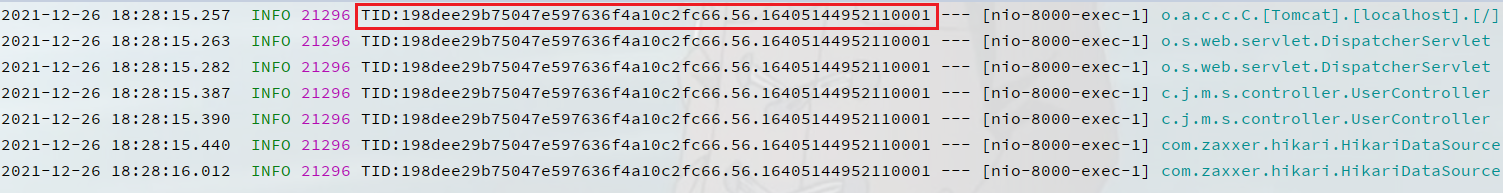

测试：

Skywalking通过grpc上报日志（需要v8.4.0）

gRPC报告程序可以将收集到的日志转发到SkyWalking OAP服务器上。

logback-spring.xml中添加：

<!-- v8.4.0提供 -->
<appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender"/>
<root level="info">
    <appender-ref ref="grpc-log" />
</root>

在这里插入图片描述
打开agent/config/agent.config配置文件，添加如下配置信息：

plugin.toolkit.log.grpc.reporter.server_host=${SW_GRPC_LOG_SERVER_HOST:192.168.131.172}
plugin.toolkit.log.grpc.reporter.server_port=${SW_GRPC_LOG_SERVER_PORT:11800}
plugin.toolkit.log.grpc.reporter.max_message_size=${SW_GRPC_LOG_MAX_MESSAGE_SIZE:10485760}
plugin.toolkit.log.grpc.reporter.upstream_timeout=${SW_GRPC_LOG_GRPC_UPSTREAM_TIMEOUT:30}

plugin.toolkit.log.grpc.reporter.server_host：skywalking的服务IP;
plugin.toolkit.log.grpc.reporter.server_port：skywalking的端口。

以上配置是默认配置信息，agent与oap在本地的可以不配。如果skywalking是在服务器上并且使用的skywalking-agent.jar在本地的话，则要修改本地的agent/config/agent.config文件。
在这里插入图片描述

在这里插入图片描述

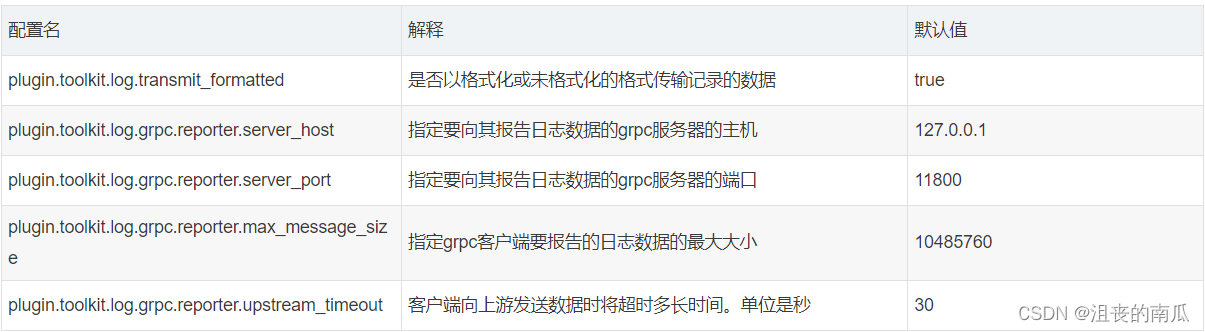

agent配置信息大全

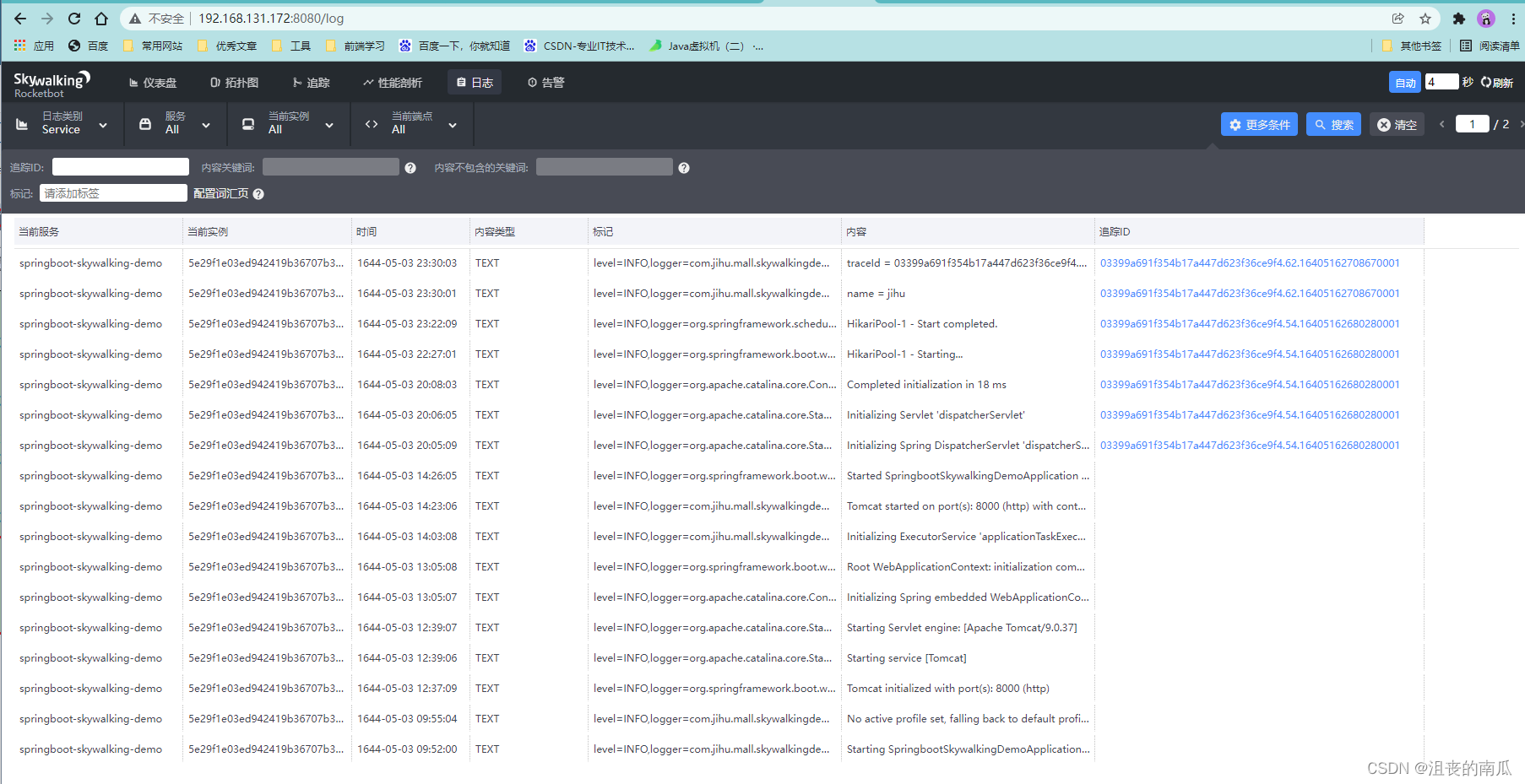

Skywalking UI效果：
在这里插入图片描述

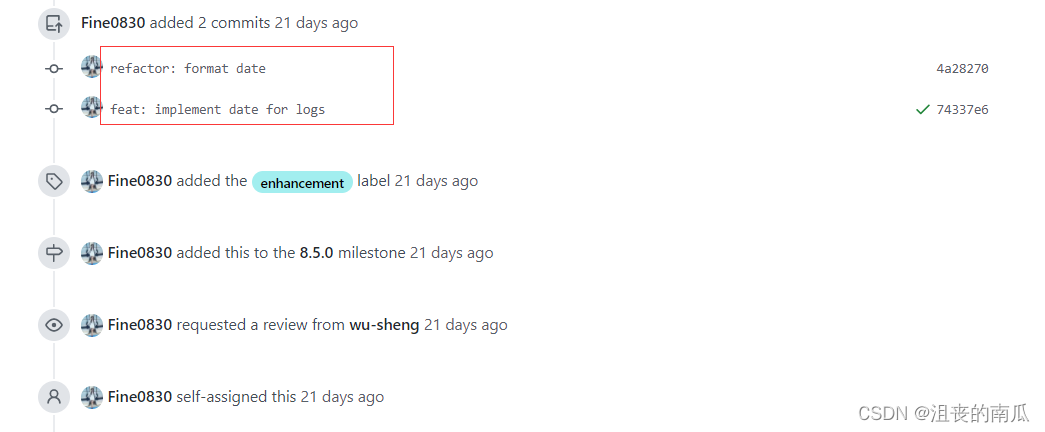

此处日期格式存在问题
https://github.com/apache/skywalking-rocketbot-ui/pull/428

六、Skywalking集群部署

Skywalking集群是将skywalking oap作为一个服务注册到nacos上，只要skywalking oap服务没有全部宕机，保证有一个skywalking oap在运行，就能进行跟踪。

搭建一个skywalking oap集群需要：

（1）至少一个Nacos（也可以是nacos集群）
（2）至少一个ElasticSearch（也可以是es集群）
（3）至少2个skywalking oap服务；
（4）至少1个UI（UI也可以集群多个，用Nginx代理统一入口）

1、修改config/application.yml文件

使用nacos作为注册中心：
在这里插入图片描述
修改nacos配置：

可以选择性修改监听端口：
在这里插入图片描述
修改存储策略，使用elasticsearch7作为storage：

2、配置ui服务webapp.yml文件的listOfServers，写两个地址

在这里插入图片描述

3、启动服务测试
启动Skywalking服务，指定springboot应用的jvm参数：

-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.3.10:11800,192.168.3.12:11800

萧炎

关注

1
点赞
踩
20

收藏

觉得还不错? 一键收藏
1
评论
微服务链路追踪组件Skywalking实战 & 持久化配置 & 高可用部署

文章目录背景：微服务中存在的问题调用链产品选型探针性能对比一、skywalking是什么谁在使用Skywalking1.1 Skywalking主要功能特性1.2 Skywalking整体架构1.3 SkyWalking 环境搭建部署1.3.1 下载 SkyWalking1.3.2 搭建SkyWalking OAP 服务1.4 SkyWalking中三个概念二、SkyWalking快速开始2.1 SkyWalking Agent跟踪微服务2.1.1 通过jar包方式接入2.1.2 在IDEA中使用Skywa
复制链接

扫一扫
