思科packet tracer 配置两个不同网段的pc通过两个路由器连接

思科packet tracer 配置两个不同网段的pc通过两个路由器连接

大致分为三步
1.设置ip 与路由器网关
2. 打开端口
3. 设置静态路由跳转

1

连接

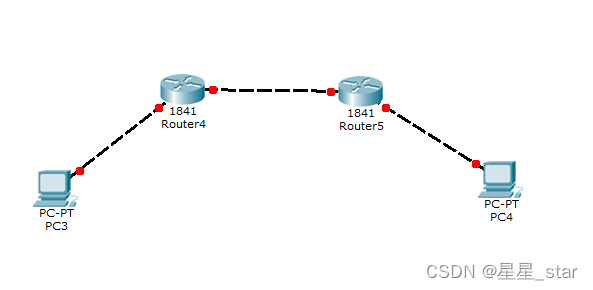

pc3 f0-r4 f0 r4 f1-r5 f1 r5f0 - pc4 f0
设置ip

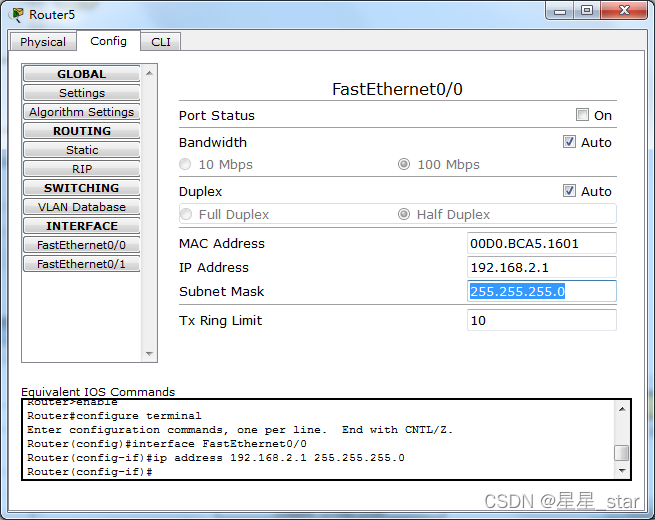

在这里插入图片描述

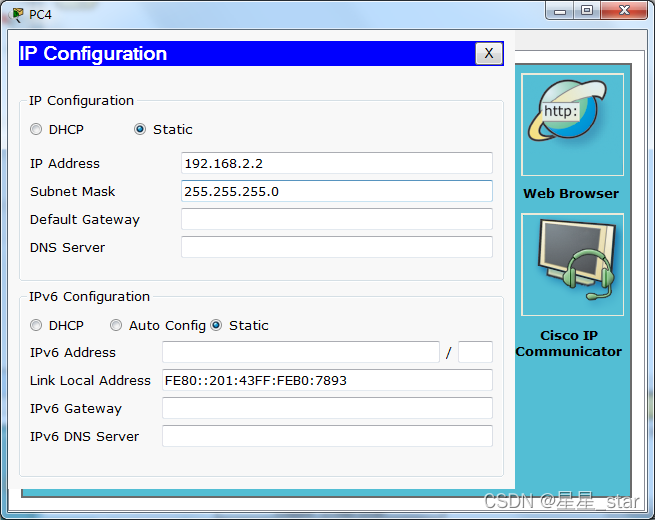

在这里插入图片描述

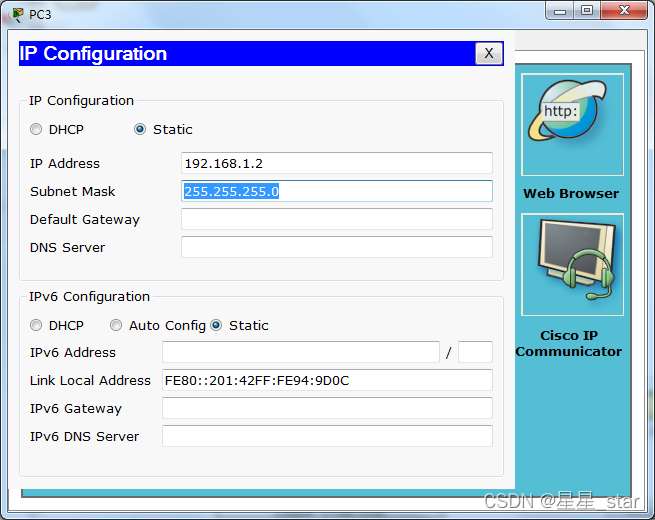

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

### 如何在Cisco Packet Tracer配置两个路由器之间的连接与通信 #### 创建网络拓扑结构 在网络仿真软件Cisco Packet Tracer中创建包含至少两台路由器的简单网络布局。从工具栏拖拽所需数量的路由器至工作区,并利用直通电缆(Straight-through Cable)将各路由器接口相互链接起来,形成物理上的互联环境[^1]。 #### 接口初始化及IP地址分配 进入每台路由器CLI界面执行`enable`命令获取特权模式权限后输入如下指令完成相应端口的基础设定: 对于Router1而言: ```cisco configure terminal interface FastEthernet0/0 ip address 192.168.1.1 255.255.255.0 no shutdown exit ``` 针对Router2的操作则为: ```cisco configure terminal interface FastEthernet0/0 ip address 192.168.1.2 255.255.255.0 no shutdown exit ``` 上述操作确保两端均处于同一子网内以便初步测试连通性;然而,在真实场景下通常会跨多个独立网段部署,则需进一步调整以适应具体需求[^4]。 #### 启用并验证端口状态 确认所有参与交互的物理层链路均已激活且正常运作至关重要。可通过发出`show interfaces brief`来快速查看当前活动状况以及是否存在任何潜在错误提示信息[^3]。 #### 配置静态路由表项 为了让数据包能够在跨越不同逻辑分区时找到正确路径,必须向涉及节点注入必要的转发指引条目。假设目标在于让位于各自私有范围内的PC间顺利交流,则可在源侧添加指向目的网络的具体路由记录: 于Router1处下达: ```cisco ip route 192.168.2.0 255.255.255.0 192.168.1.2 ``` 同样地,在Router2这边也要设立反方向映射关系: ```cisco ip route 192.168.1.0 255.255.255.0 192.168.1.1 ``` 此过程建立了双向可达性的基础框架,允许来自任一方向的数据流都能依据预设规则被妥善处理和传递给最终目的地。 #### 进行连通性检测 最后一步是检验整个架构能否按预期发挥作用。借助ping实用程序可以简便有效地评估任意两点间的信号往返情况,从而判断是否成功实现了预期的功能特性[^2]。
