【数字设计验证】System Verilog(sv)稍微进阶的笔记(一)

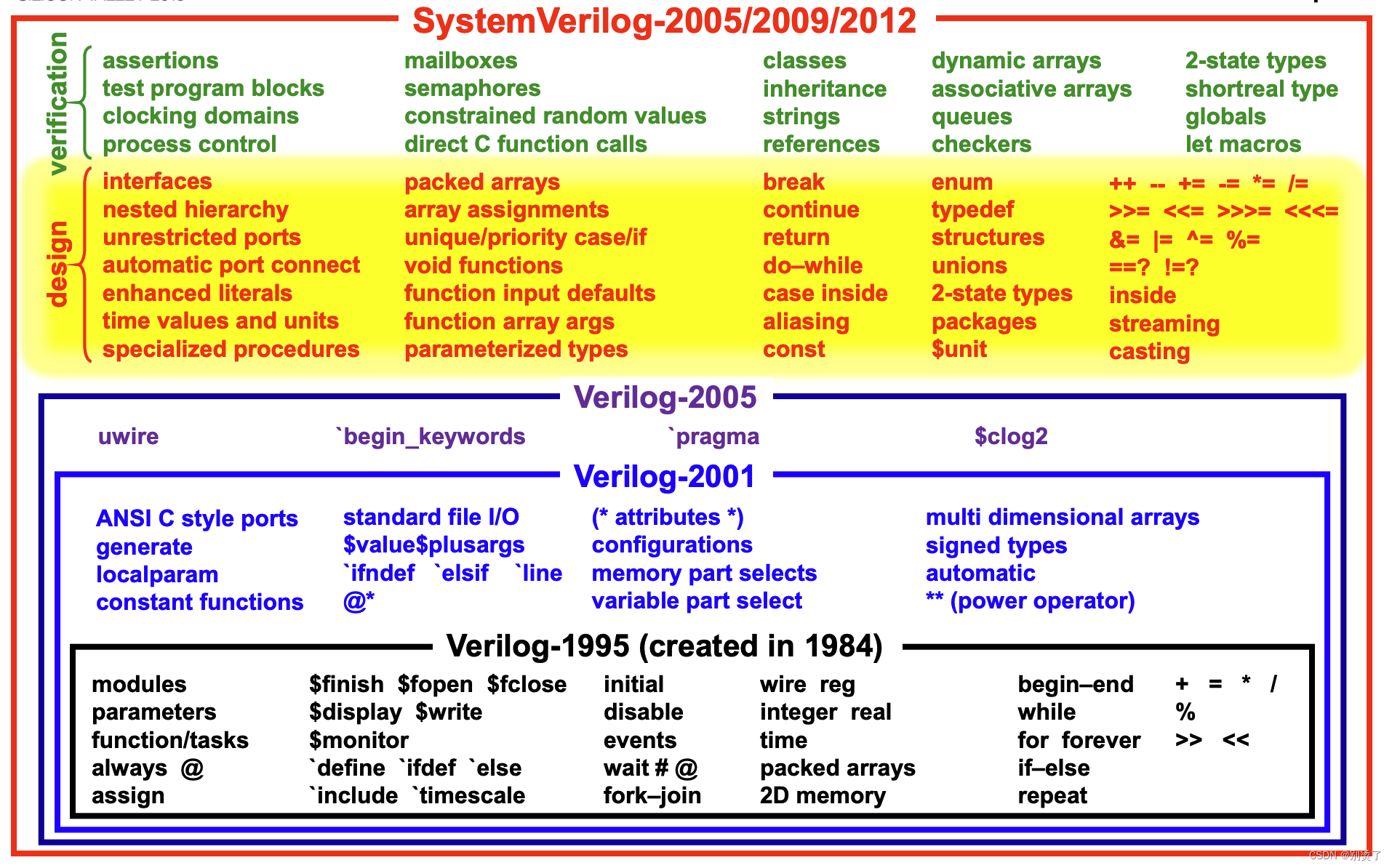

接触硬件描述语言(HDL)也有几个年头了，由于之后research会偏向Architecture，做偏软件的活，算是走入一个新的阶段，因此想写一篇关于SV的笔记进行总结复习。选择SV的原因在于它目前是业界主流。SV是Verilog的继承扩展版本，类似于Cpp和C的关系，扩展内容可以分为Declaration Enhancement(多了变量类型)，和Programming Enhancement(一些写法的shortcut，硬件行为描述的支持，运算符，directive等等)，具体参见下图，Coding会在Part 2详细说明。总之sv对design和verification的支持都很显著，本文会挑个人觉得比较有用的点去记，所以这不是一个入门的指导，我会跳过蛮多基础的东西，Bear in mind！！！。

1. EDA工具对代码的处理与输出

在讲Coding前，还是稍微skim一下它的工作步骤，只想看sv的Coding Guide的话直接跳到Part 2，这里不细说底层的运行，因为这与不同EDA工具和FAB的lib有关系 （例如说Synopsy和Cadence的综合程序算法就不大一样），目前还没有能力和兴趣去探究，主要还是说一些已经standardized的东西。我们使用HDL的最终目的在于生成可靠可知的IC layout，我们将layout及其设计步骤抽象为代码，人写完代码后借由一系列Computer Aided Design(CAD)工具(在EE领域我们特指它为EDA)再将代码转变为layout的输出文件。因为我们需要其可靠可知，所以设计流程中的一些中间产物也是很重要的。因此这里将对HDL代码的处理分步为：Compile, Simulation和Synthesis。对应着不同类的EDA工具对应的功能目的和输出结果。

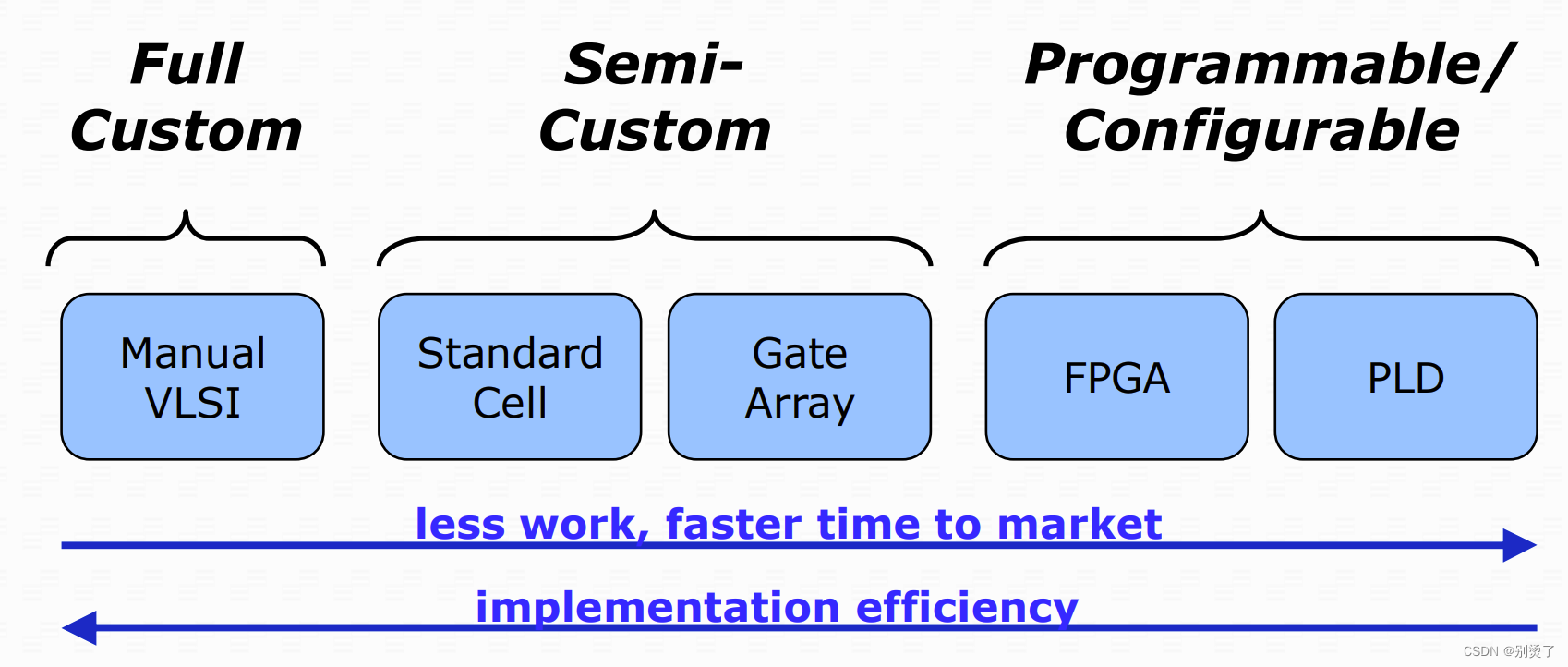

PS: HDL可服务于不同类型的DIC实现：Full Custom, Semi-Custom和Programmable。这更分化了不同的EDA功用，但是大道至简，殊途同归，后文主要还是讲general的部分和一些经验tips方便回忆

1.1 Compile

第一步是编译，实际上对于这一名词不同工具我们也能看到不同的结果。比如说对于vivado或者dc shell这类需要后续制作netlist等的软件，当我们输入filelist进行编译后除了进行syntax analysis外，还会附带生成对应的RTL Schematic，也就是说我们可以看到电路的hierarchy，甚至有些情况Compile就直接是Synthesis操作本身。而对于仿真器而言，Compile的含义很多只代指对与各个文件的代码分析，当要去执行Simulation的时候才会load各个模块生成Schematic和对应的Hierarchy。

这里仿真软件举的例子为Modelsim（vsim这个软件的组分也是比较多的，包括compiler, linter, simulator, waveform visioner等，支持GUI或者TCL对于各个模块的调用)。它在compile worklib后点击View–Schematic依旧是空的，在Run Simulation过后可以在Sim窗口中看到目标top module 的Hierarchy结构还有schematic。而Dc shell和vivado等可以直接set top module并查看这些东西。Anyway，在这里我还是想将对RTL代码Compile的概念统一描述，就当是Syntax Analyze 和 Linter，进行纠错并整合信息方便后面的程序进行处理。Compile是可以分辨一些directives(主要应用于Syn)，挑出基本的组分。此外，关于Tb层面的compile，默认的timescale为1ns/xx(时间单位/仿真精度)。还有package和#include之于compile的区别，会在Part 2提及，Makefile的特性，我们重复compile不需要update没有更改的成员。在编写code的时候利用文本插件（推荐Vim或者VSC等，能装插件就行）的辅助可以很快通过第一次compile（减少很多syntax层面的typo）。

1.2 Simulation

当然在通过1.1的Compile后我们只是独自对各个file进行检查，想要把DUT作为一个整体，还需要各个模块进行完整的interconnection。因此当我们在Modelsim跑某个testbench时，即便Compile全部PASS，也会出现例如组件名字mismatch，端口连接mismatch或不能识别某个名字等的情况。总之，针对DUT部分，我们需要将它作为电路进行编写并进行严格的连接，这些组件都能在Simulation后的hierarchy中单独显示，合理地划分组件和功能能更方便Debug，SV对于Simulation有非常多额外的支持。

这里标记一些用Simulation Tool的小tips。

• 首先跑Sim后，代码和各组件建立了映射关系，因此我们可以通过看代码添加所需的信号，也可以邮件代码中的一些信号trace driver或reference，这个对于debug一些陌生的代码很有好处，可以快速地了解信号，寄存器之间的关系，反之亦然-go to source。
• 在写代码的时候，除了一些需要用parameters customize Hardware，尽量添加信号位宽的标注可以方便Debug发现忘记添加变量声明的情况。或者说直接添加以下代码取消掉SV对default type的设置。

`default_nettype none

这样的话如果我们不小心用了未声明的变量就会直接报错，而非默认为logic[0:0]，在一些现有的代码中，有人习惯直接用未声明的变量做interconnection，个人认为这不是个好习惯，尽管说这些变量不具备其他的功能，但标注出来对debug而言会更方便。

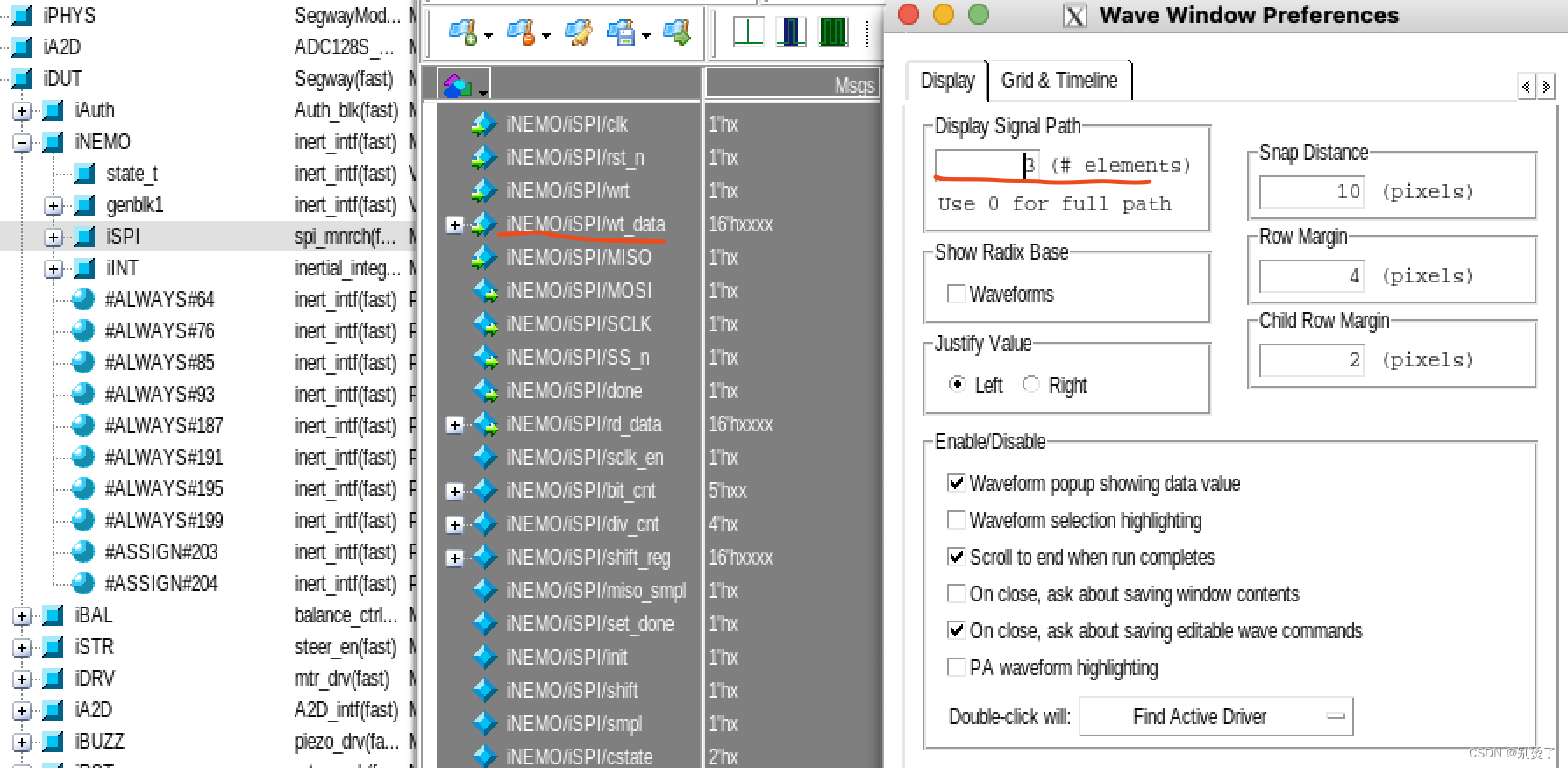

• 添加Divider在waveform中可以方便区分不同module的信号，也可以在preference设置代码名称的path深度来简化信号来源的描述。信号的默认名字一般就是main/sub/signal name。我一般习惯设置max path长度为2～3，一般来讲记性越差，工程越大，所需要的path长度更大吧。一次性拉了过多的信号的话，可以通过set property改变wave的颜色使重要成员显著


• 做self check的时候可以多使用 $stop or $fatal(“log”)并fork timeout thread来做debug，step by step的debug是我们所喜欢的方式

  fork
	//Error occurs when pwr_up is never asserted
	begin: timeout
		repeat(30000) @(posedge clk);
		$fatal("Timeout for waiting pwr_up");
	end: timeout1
	//If pwr_up is asserted, disable timeout
	begin
		@(posedge iDUT.iAuth.pwr_up);
		disable timeout;	//Once pwr_up is asserted, disable timeout and keep testing
	end
  join

• $strobe $display $monitor 在event-driven simulation下发生在哪个queue呢（时刻），参见Stratified Event Queue，它详细描述了Simulation的运行规范，这里就记住strobe和monitor能发生在非阻塞赋值后就行。
• $stop $finish stop类似于断点，可以continue。finish类似于terminate当前thread，在GUI中它通常会问我们finish后要不要exit。Debug还是stop用的比较多
• class 中的变量无法生成add到wave,我们需要将它转为interface才可以拉出来看到波形。这不太方便，因此要注意信号尽量例化或连接到外面。
• 后仿真需要注意精度的问题，会对结果产生出入。而且对Netlist仿真有时候就很玄学，应该和Lib有关系，个人看法还是图个乐呵。除此之外尽量也不要依靠内部信号，很容易出现X value，内部信号名很多也会被优化或者处理掉，尤其是synthesize flatten的情况，DUT变成了一层。如果一定要refer一个内部信号，可以在综合时加入一下代码，或者一些软件可以识别RTL代码中的dont touch，下面一些代码是dc shell一些代码是vivado的，使用的时候参见其TCL文档即可。

# in scripts
set_dont_touch [find pin main/sub/sig_name]
set_property DONT_TOUCH TRUE [~]
set_property MARK_DEBUG TRUE [[get_nets –of [get_pins hier1/hier2/<flop_name>/Q]]]
# or in the RTL codes
(*DONT_TOUCH = "TRUE"*) wire xxx...
(* MARK_DEBUG = "{TRUE|FALSE}" *) logic yyy...

1.3 Synthesis

这里只讲Code->Netlist这一步也就是，后续Netlist->layout的APR部分不在此列，以DC shell为例子。在Compile并进行完成前仿后，我们将RTL代码mapping到对应库的门级网标中，这一步我们实际上无论是Semi-Custom，Full Custom抑或是FPGA，都是必要的，因为从Code到Gate List是比较外层的由抽象到具象的程序，到了具体的implementation再分化。但无论如何，Netlist所依赖的Lib各不相同，对于Full Custom而言，那就不是单纯依赖Fab提供的Lib了，而是需要更多人工的设计。以DC shell为例子的话，Synthesis在以下方面可以额外注意下，基础共通部分我不赘述，随便看一个完整的脚本代码再参照资料就可以理解：

1. Cost Function = -Slack + Area + power 此为综合trade off的标准，往往不可兼得
2. Timing Constraints: 就是数电的基础时序约束，Setup和Hold。Tsu+Td+Tco+Tuncertainty < Tclk; Tco + Td-Tuncertainty > Thold。Tuncertainty来源于Skew也就是Clock Tree的不均衡
3. 一般在DC shell中我们不会touch clk。会在CTS(Clock Tree Syn)中单独去解决它。
4. Input delay 和 Output delay一般默认是同步的环境,可当作Td的一部分，针对异步的模块我们一般手动去设置，不对它纳入时序分析的整体和优化。

set_multicycle_path 2 -setup -from [find pin Main/Sub/ptch_*_reg*/CLK]
set_multicycle_path 2 -setup -from [find pin Main/Sub/AZ*_reg*/CLK]

set_clock_groups -name async_clk0_clk1 -asynchronous -group {clk0 usrclk itfclk} \
-group {clk1 gtclkrx gtclktx} ...

5. drive以及Capacitive load决定了门的延时，可以参照那个Ids的方程，信号的传输就是经历一个又一个transition，对应的Slope自然就一定上决定了速度。举个例子，Fanout过大drive弱，因此消耗的delay也就多，我们一般也会加以约束，添加buffer，只不过说这又要增加Area了，正好也对应了1的tradeoff
6. 多次综合的优势：我们之前说过compile定义的区分，对于综合工具而言，Compile有时可以定义为综合操作本身，这一点可以在对应脚本命令中看出，map effort越高，所用以fix timing的area消耗越大。这里我们统一描述为综合Syn，但是tcl还是照常。多次综合可以把Netlist做Flatten，取缔掉原版设计的hierarchy，尽力去服用Gate本身。也能添加一些额外的约束到Netlist以便于重新组织，例如说之前提到的asynchronous和hold time fix。示例代码如下：

compile -map_effort high
set_multicycle_path 2 ...
ungroup -all -flatten
set_fix_hold clk
compile -map_effort medium

7. 还有一个小tip，有些人会告诉你GUI is just children’s work，cmd mode才是硬核。然而我个人的看法是工具不分高低贵贱，好用就行，至少我认为一些GUI的terminal要比直接调用的shell>要好用多了(我说的就是Synopsy！)。而且GUI兼顾脚本的运行，又能够方便调用到一些直观的功能，比如说hierarchy和schematic。所以以偏概全地跟风并不好，自己实践可以得到更优的选择吧，大概！

2. System Verilog Coding Guide

扯了那么多有的没的，终于到正题了，也就是Coding的部分，如前文所说，SV是Verilog的扩展，因此这个PART的内容也会夹杂Verilog本身的东西，只挑选我认为很重要或者比较有意思的内容。开头我先列一点优秀的文字资料，虽说coding是一门实践的技术，但就我的感觉来看，实践过后回归理论，能够很有效的补全知识漏洞。

• IEEE SV官方指南：IEEE 1800-2017 SV官方链接 有些东西网上搜的不太明白可以查一查。
• 2013 SNUG会议文章 “Synthesizing systemverilog busting the myth that systemverilog is only for verification”，关于System Verilog的使用，例子很丰富，讲解很详细：PDF link
• 2000 SNUG会议文章 “Nonblocking Assignments in Verilog Synthesis, Coding Styles That Kill!”，Verilog的Coding Guideline：PDF link

2.1 状态机【Design】

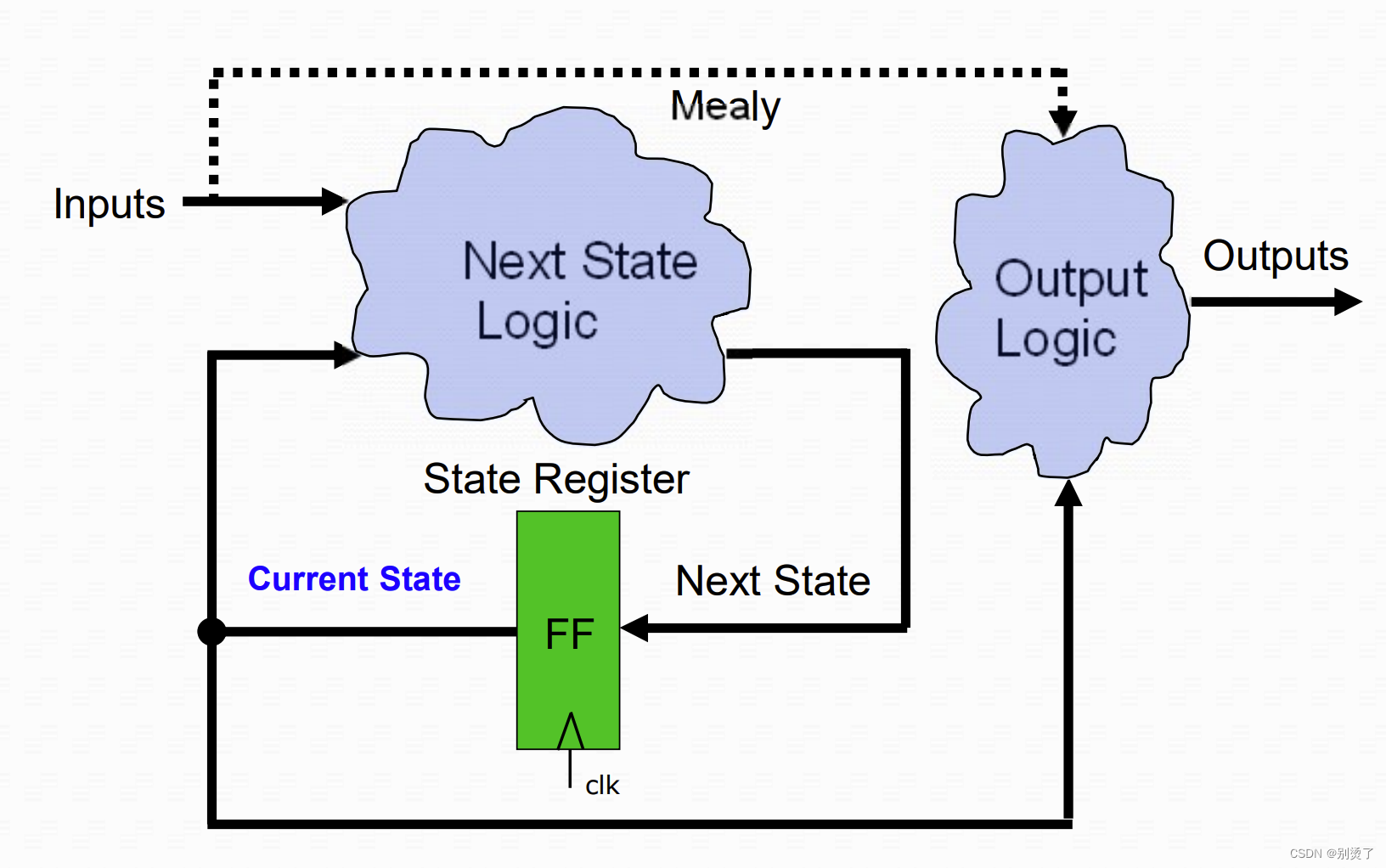

从结构上来看，数电状态机就是时序逻辑+组合逻辑形成的环路，最简单的状态机例子就是计数器，counter即是它的状态，一般来讲寄存器保有current state，Comb的输出决定next state。Moore SM和Mealy SM的区别就在于状态机输出的构成，Moore的输出只由current state决定，比如说计数器的counter，告之当前时刻。而Mealy的输出还由外部输入决定，比如说给计数器输出添加一个mask，这样就可以选定时间的scale，从输出性质来讲，Moore为同步，Mealy可能为异步，如果外部输入的是同步信号，那其实输出的也就同步了。

从功能上来看，
