AD7682

4通道ADC采集芯片AD7682记录

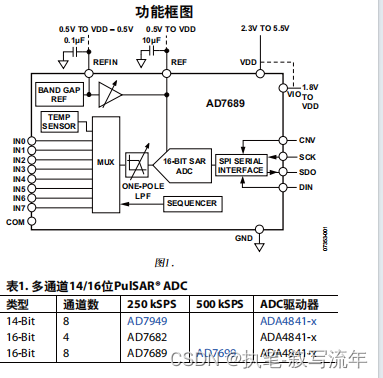

1.AD7682简介

2.AD7682时序说明

配置寄存器说明

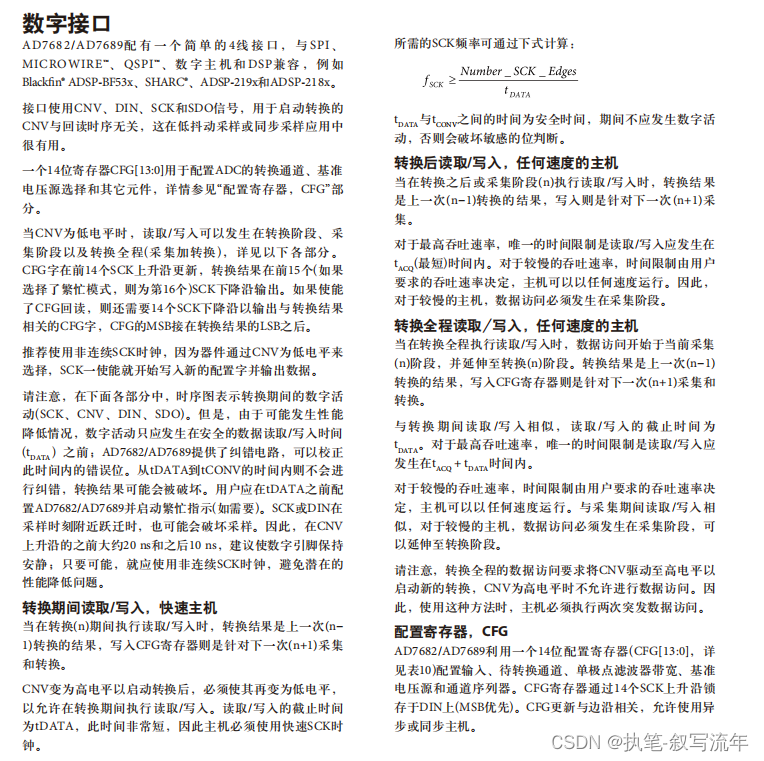

2.1数字接口

AD7682有三种时序接口

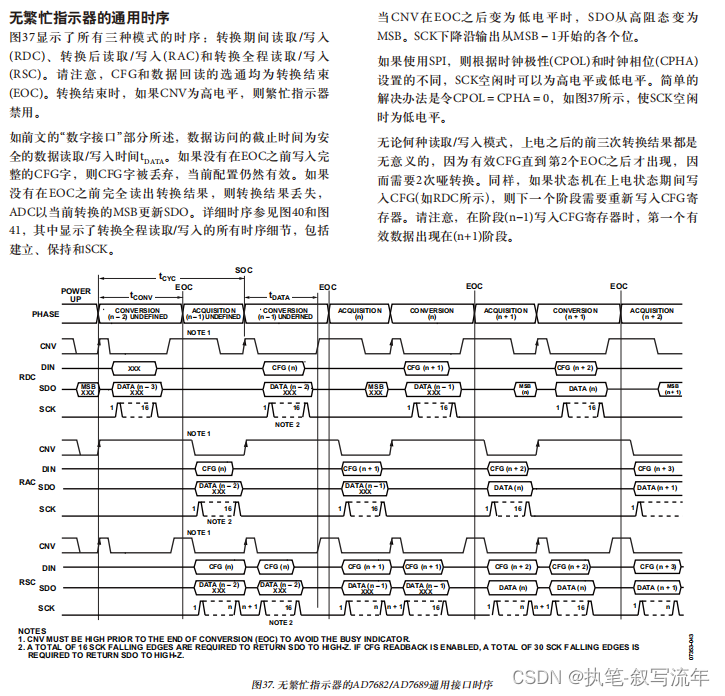

2.2通用时序

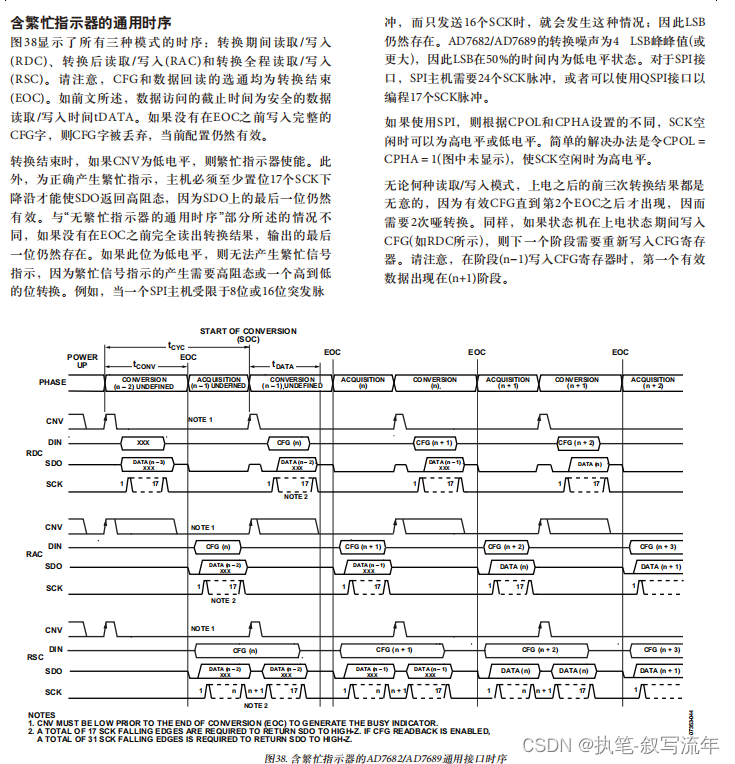

繁忙指示器与无繁忙指示器的区别在于：传输完16位数据后，如果使能了繁忙指示器，那么从机会在第17个时钟返回一位数据来表示是否处于繁忙状态。这也说明了主机提供17个时钟周期，不适用与传统的8位或16为SPI主机控制器，适用与可编程SPI控制器（FPGA等），或者IO模拟。IO模拟的只适用于RAC和RSC时序。

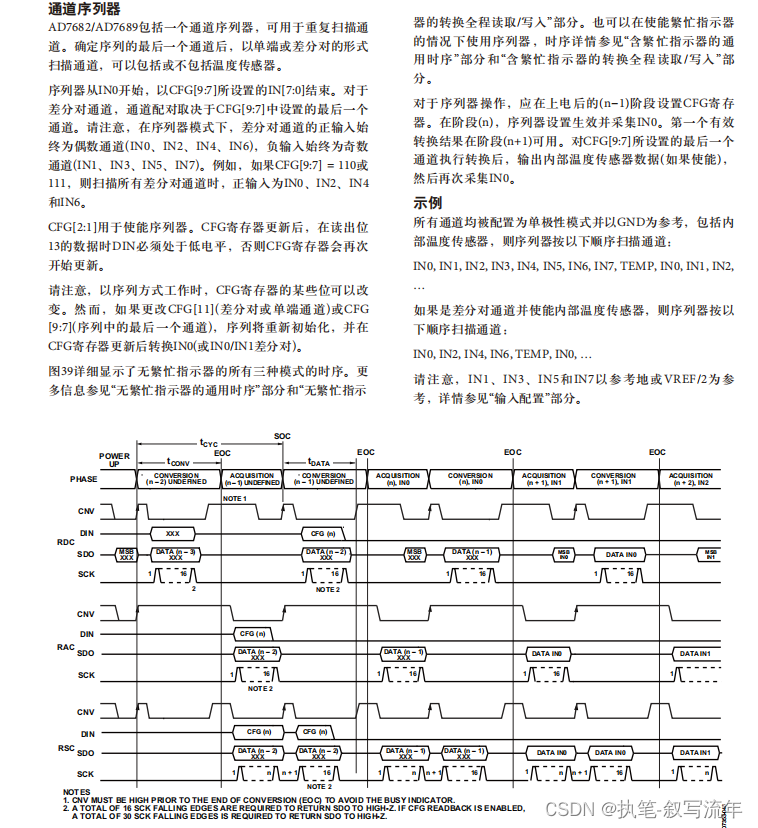

2.3通道序列器

对于通道序列器，只需要写入一次配置寄存器，之后会根据配置的参数，依次重复循环返回通道的数据。

3.程序实例

对于ad7949和7682,7689,7699使用的是同一个控制器，所以它们的时序是一样的，只是通道数与采样速率不一样。

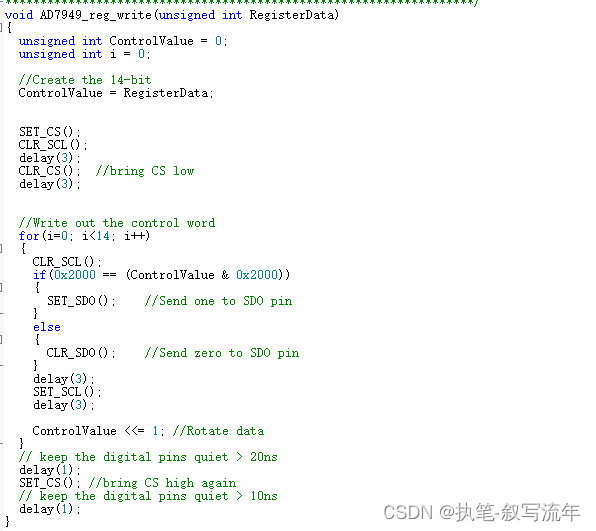

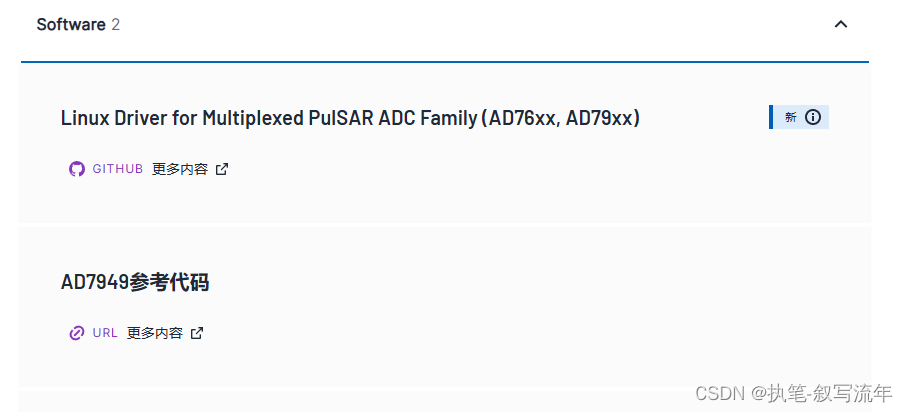

官方提供了对应芯片的驱动程序，主要是ARM8,ARM9,FPGA，Linux平台的驱动，可以从官方网站上下载，然后修改移植到自己的平台，这样能够节约很多开发时间。

AD7949数据手册和产品信息 | Analog Devices

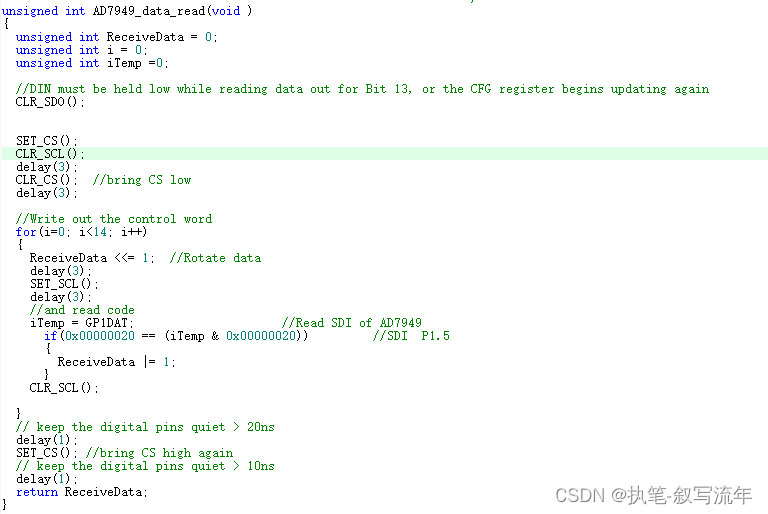

上图是官方基于ARM9的一个实例程序，采用的时序是IO模拟的,因为ad7949是14为分辨率的，所以这里只产生了14个时钟。如果是7682则是16位4通道的把这里的14改成16就ok了。也可以使用16位的硬件SPI控制器。
