ADN8810

ADN8810总结

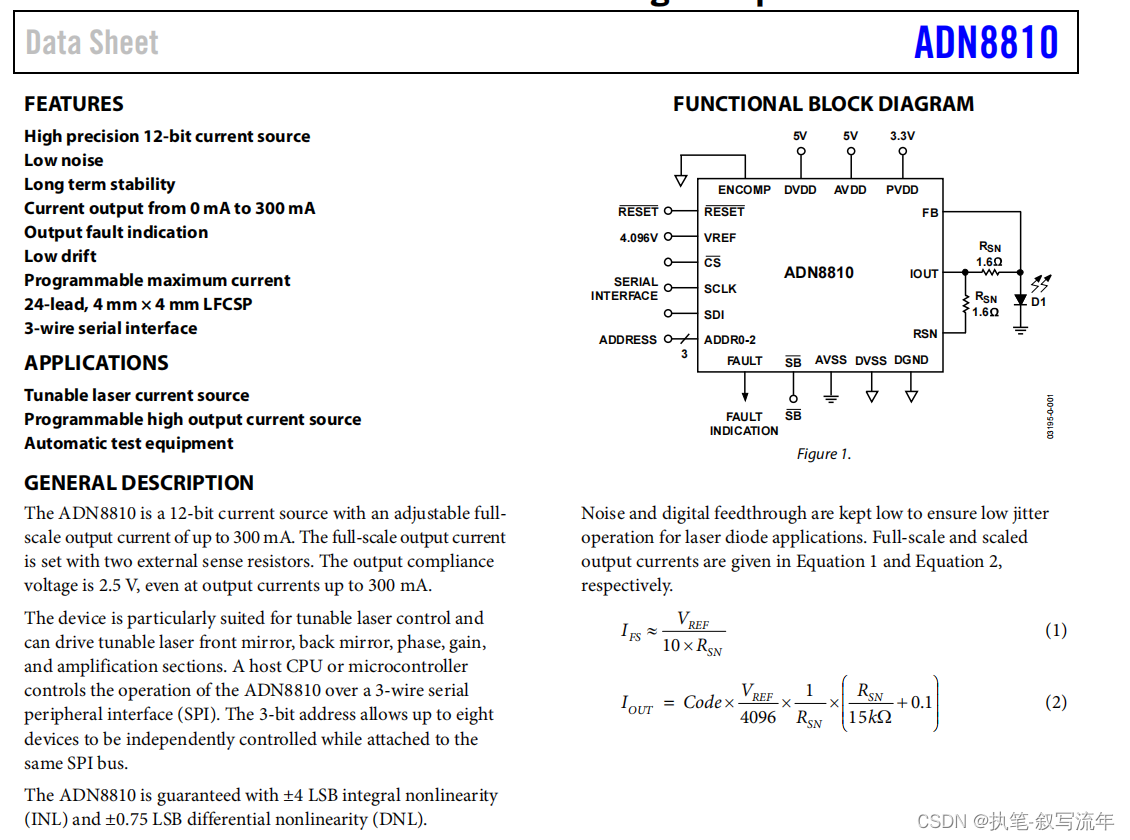

1.简介

在这里插入图片描述
​ ADN8810是高精度12位电流源低噪声长期稳定电流输出从0ma到300ma输出故障指示低漂移可编程最大电流24引脚,4mm × 4mm LFCSP 3线串行接口。

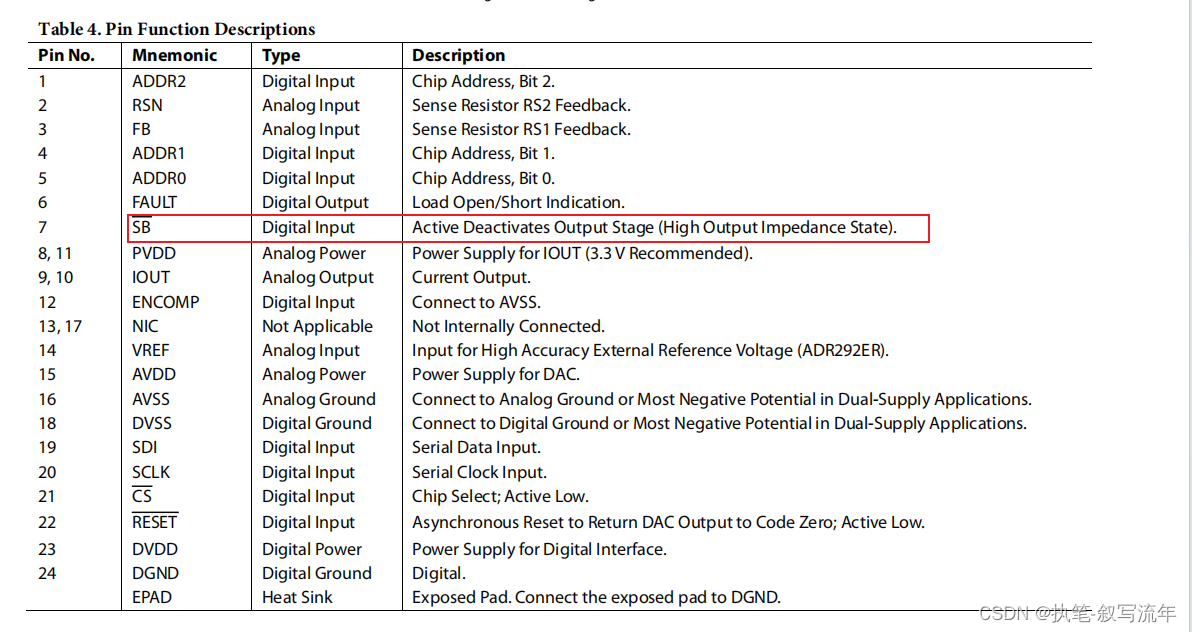

2.引脚说明

在这里插入图片描述

ADN8810的SB引脚可以主动控制是否需要输出电流,在高电平的时候输出电流。

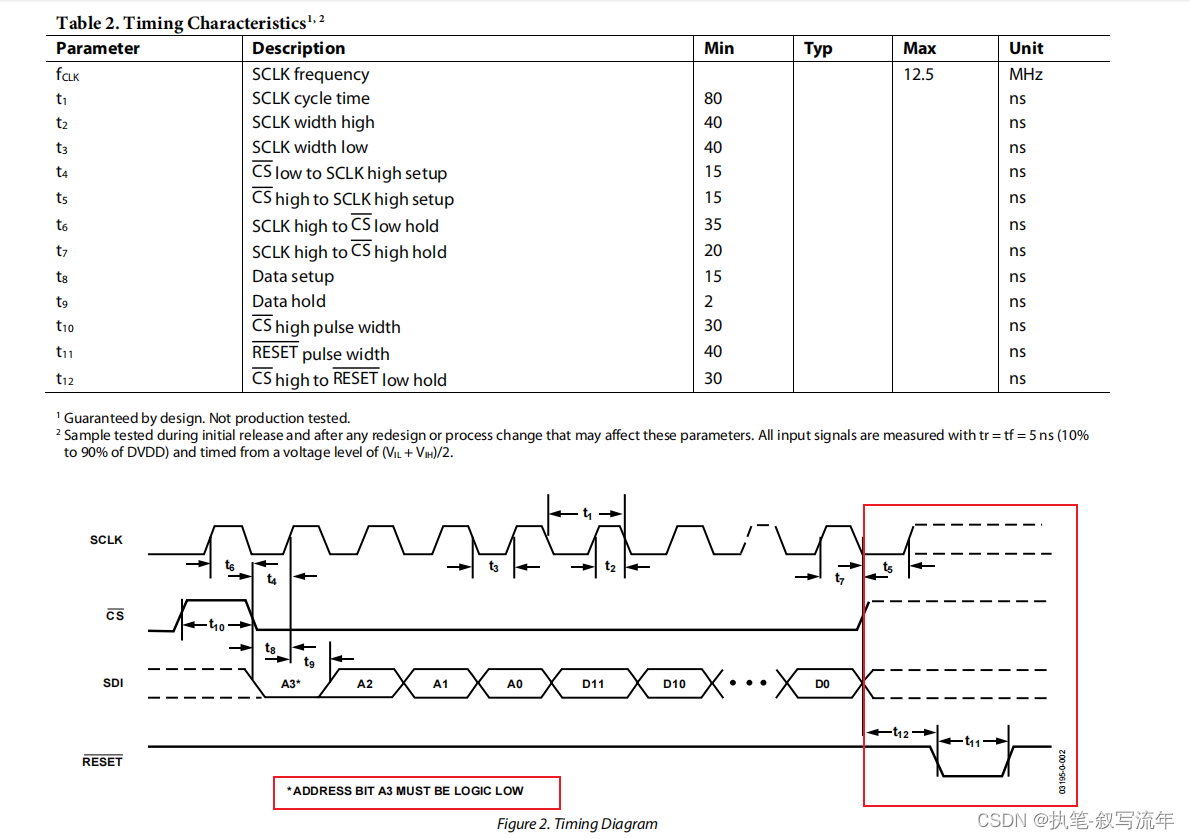

3.通讯格式与时序

在这里插入图片描述
需要注意的是A3必须是逻辑低电平,数据传输时RSET始终应保持逻辑高,只有需要复位时,将其拉低40ns以上再拉高即可复位数据寄存器输出0ma。

4.实例

由于时序比较简单,官方并未给出对应的驱动程序,本人使用STM32平台HAL库完成该芯片的驱动。

#ifndef __ADN8810_H
#define __ADN8810_H

/*

Io = Code*(Vref/4096)*(1/Rsn)*(Rsn/150000+0.1)

*/
#define CS_H		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET)
#define CS_L		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET)
//#define SCLK_H	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET)
//#define SCLK_L	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET)
//#define SDI_H		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_6, GPIO_PIN_SET)
//#define SDI_L		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_6, GPIO_PIN_RESET)
#define RESET_H	HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_SET)
#define RESET_L	HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET)
#define SB_H		HAL_GPIO_WritePin(GPIOE, GPIO_PIN_8, GPIO_PIN_SET);
#define SB_L 		HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET);

#include "main.h"

#define VREF  4.096 //单位V

#define RSN    1.63 //单位Ω
#define KI     RSN*61440/((RSN+1500)*VREF)   // mA
//#define
extern SPI_HandleTypeDef hspi1;
void ADN8810_OUT_Current(uint8_t ADDR,double Current);
void delay100ns(void);
void ADN8810_Write(uint8_t ADDR, uint16_t DACdata);

typedef enum{
	ADN8810_ADDR0 = 0x00,

}ADN8810_ADDR;

typedef struct{
	char          Info[20];
	ADN8810_ADDR  ADDR;
	double        Current_Target;
	double        Currenr_Measure;
}ADN8810;

#endif


#include "ADN8810.h"
void delay100ns(void)
{
	__NOP();__NOP();__NOP();__NOP;__NOP();__NOP();__NOP();__NOP();
}

void ADN8810_Write(uint8_t ADDR, uint16_t DACdata)
{
	  uint16_t SendValue;
	  DACdata &=0x0fff;//高四位清0
	  SendValue = ADDR;
	  SendValue = SendValue <<12;//ADDR左移12位到SendValue的高四位
	  SendValue = SendValue + DACdata;

		CS_L;
		//开始传输数据
		HAL_SPI_Transmit(&hspi1,(uint8_t *)&SendValue,1,10);
	 	HAL_Delay(10);
		//拉高CS
		CS_H;
}

void ADN8810_OUT_Current(uint8_t ADDR,double Current)
{
	uint32_t DATA0;
	DATA0 = (Current*KI);

	if(DATA0>=0x0fff)
	{
		DATA0 = 0x0fff;
	}
	ADN8810_Write(ADDR,DATA0);
}

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_SPI1_Init();
  /* USER CODE BEGIN 2 */
  CS_H;
  RESET_H;
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		CACurren=(int)(100/300.0*4095);
		ADN8810_Write(0x00,CACurren);
        //SB_H;  //SB在硬件设计上已经拉高了,所以这里不使用
    HAL_Delay(1000);
  }
  /* USER CODE END 3 */
}
