        汇川MD500变频器有硬件、软件、调试等说明帮助文档，跟随着这三种资料便可以开始对此款变频器进行学习。

MD500-PLUS用户手册.zip-嵌入式文档类资源-CSDN文库

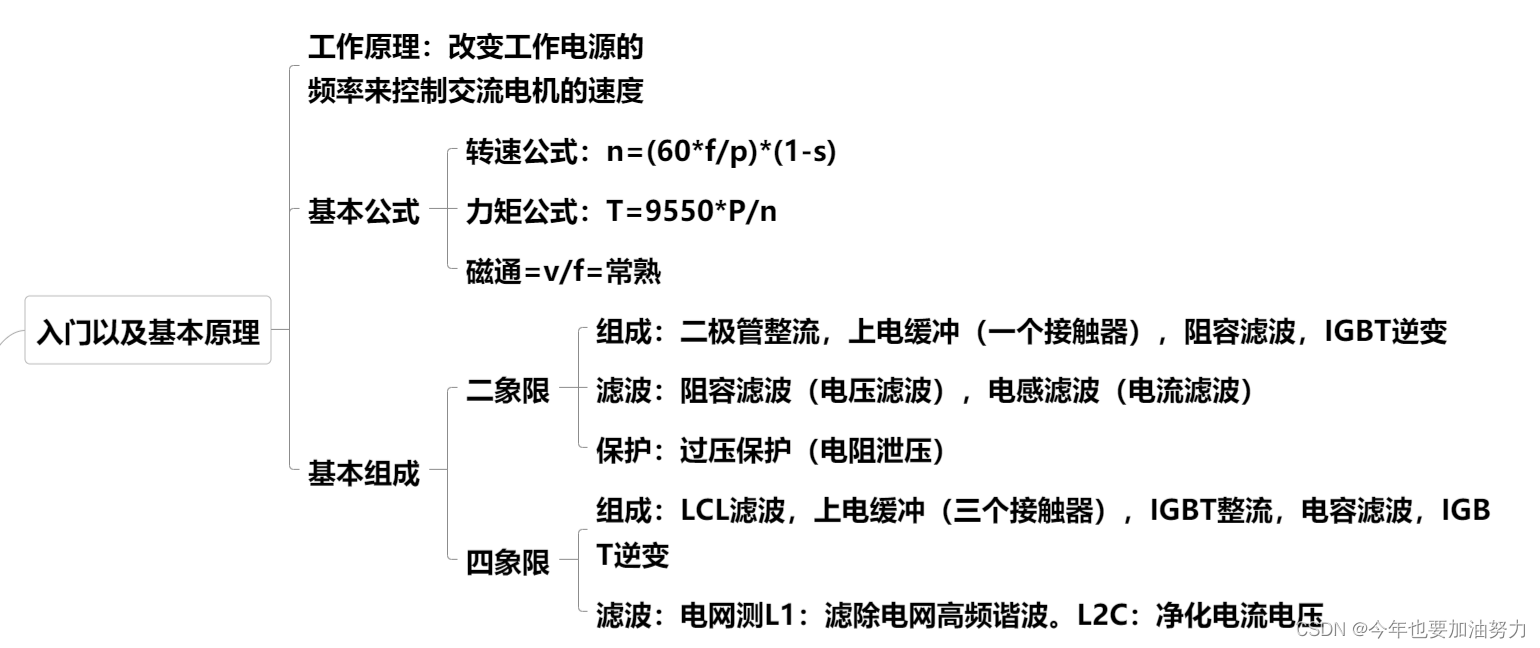

首先记录一下调试手册的学习，了解一下此款变频器的工作原理图以及工作流程。

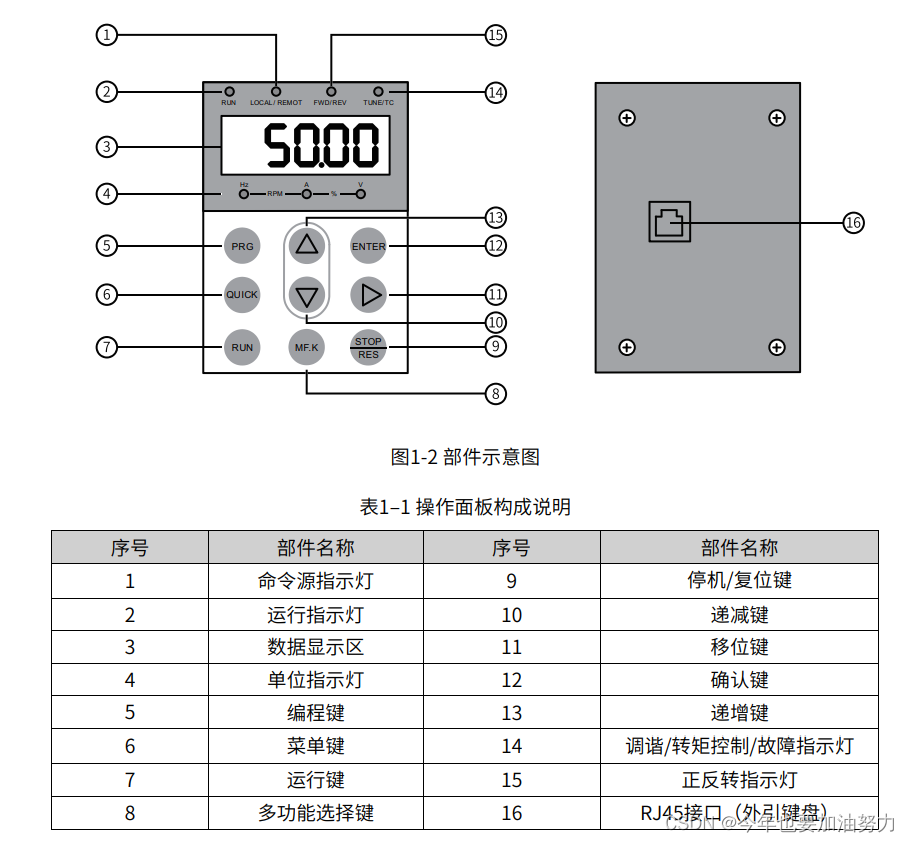

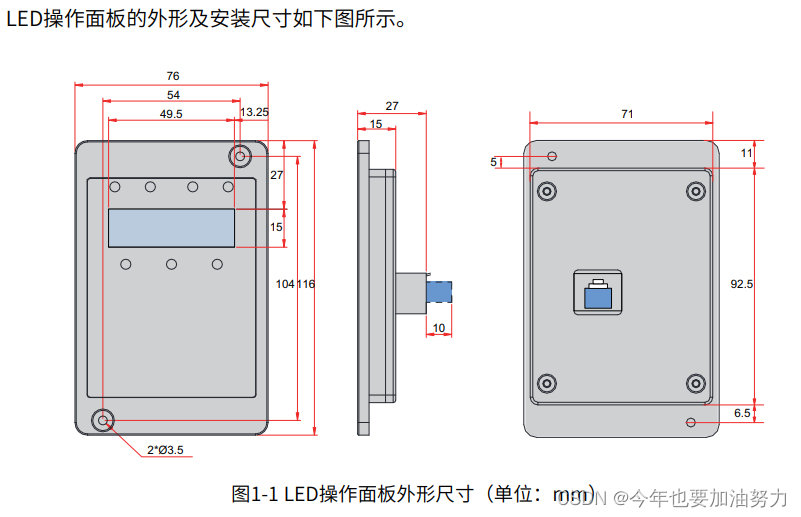

一、LED操作面板



 参数查看流程图，注意按下确定保存之后显示的是下一个参数的信息
