multi-pod, multifabric

1 multi-pod连接

1.2 新增super-spine用于连接不同pod

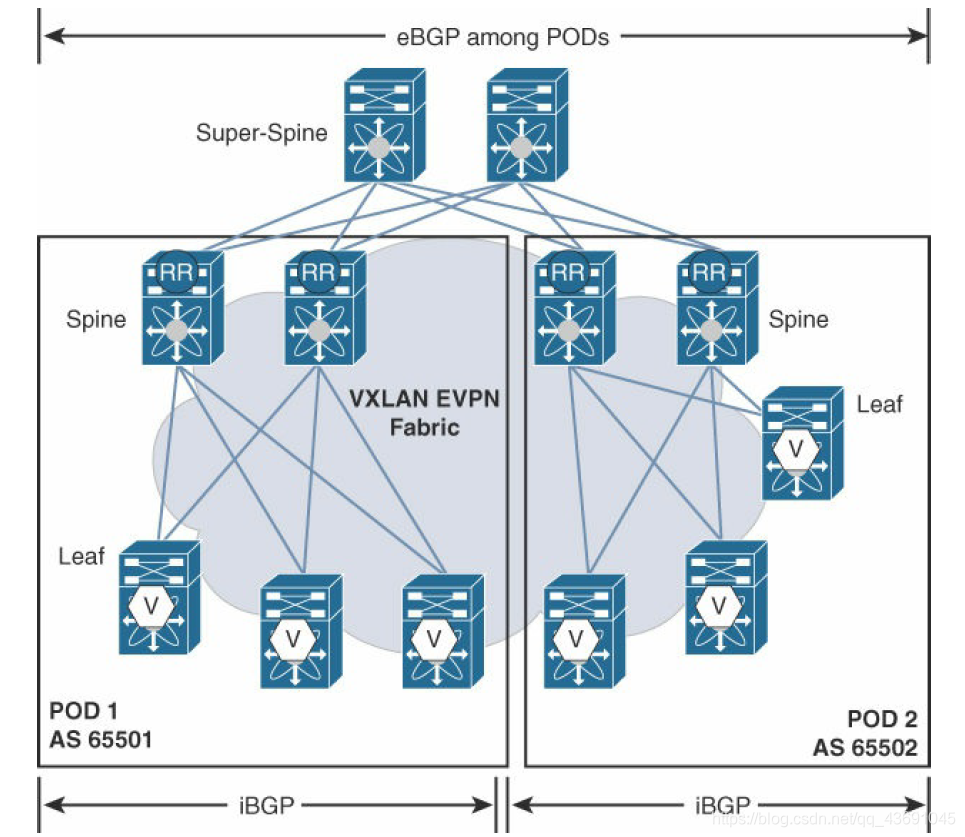

multi-pod连接如下：
新增一个super-spine层，用于连接多个Pod

这种情况下，控制面协议推荐按照以下方式部署：

1. 两个pod之间使用eBGP连接，做到控制面相对隔离;
2. RR部署在spine上，减少iBGP的回话数量；
3. super spine的存在，使得multipod便于扩展；

如果只有两个pod，可以直接在两个spine之间连接，减少层次，spine无需感知vxlan。

1.2 pod之间通过border-leaf

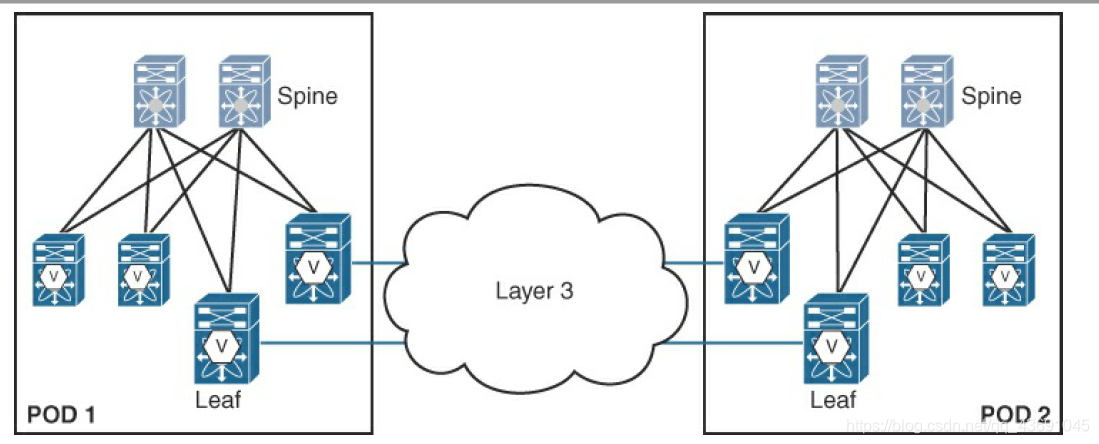

连接拓扑如下：
这种连接下，border leaf可以充当和外部连接的边界节点。

2 Multifabric

multi-pod场景中，存在多个unerlay 和overlay的控制面，但只有一个端到端跨pod的数据面，数据包在跨越pod时，不存在VXLAN封装和解封装的动作，因此multi-pod被当作一个fabric。在multifabric中，控制面和数据面完全隔离。这意味这各个fabric中的VNI,组播组和其他组件可以自主控制。数据在离开fabric时，VLXAN封装将会被终止，需要使用合适的layer 2或layer 3 hand-off，在进入fabric时，重新进行封装。

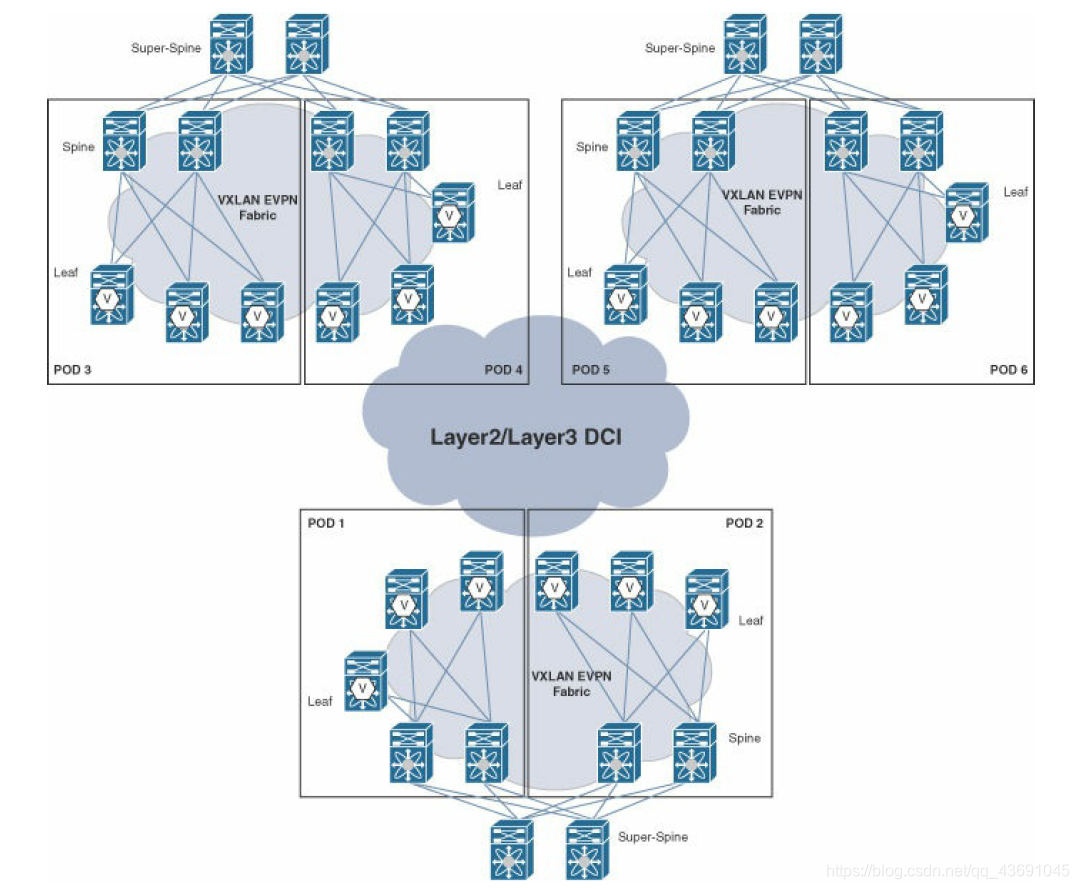

multi-pod和multi-farbic之间的关系可以用以下拓扑表示：

3 inter-pod/inter-fabric

由于inter-pod共享一个数据平面，数据包在跨越pod时，没有VXLAN的解封装和封装过程，因此对于一个pod内的广播包会转发到另给pod时，没有很好的办法进行控制，inter-fabric中，因为在离开fabric时会对VXLAN数据包进行解封装，可以对书包进行过滤和控制。

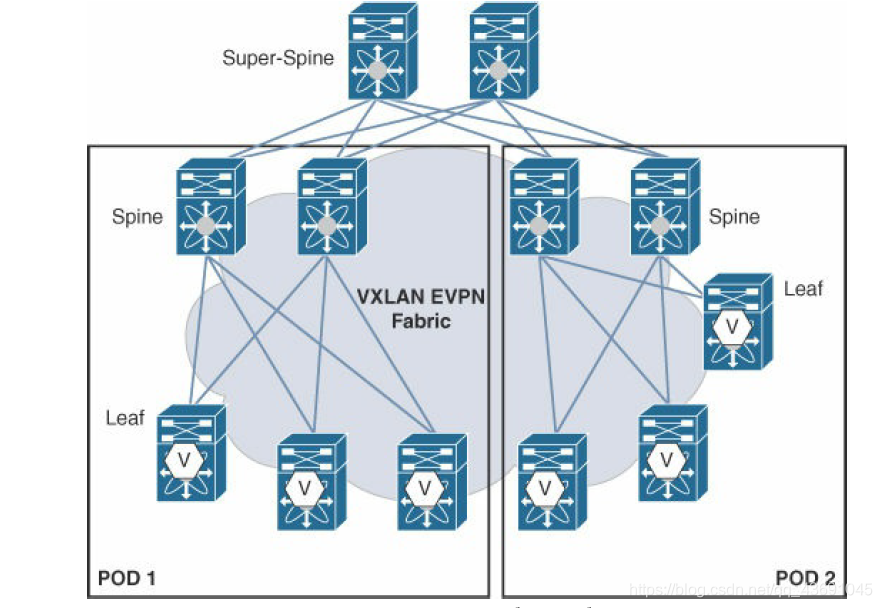

3.1 multi-pod

只有一个个数据面，在数据包穿越fabric过程中,没有VXLAN解封装过程，无法对广播包进行控制。

3.2 inter-fabric option 2 multifabric

在border leaf head off之后，使用VRF-Lite eBGP方式和普通太网数据包
传递路由和二层信息，可扩展性不强

3.3 inter-fabric option 3 (layer 3)

在border leaf head off之后，使用MPLS VNP 路由将EVNP路由生成VNPV4路由后进行传播，或使用LISP

3.4 inter-fabric option 3 (layer 2)

在border leaf head off之后， 使用OTV 或EVPN对EVNP路由进行传播
