Vivado与Robei 软件的结合，进行点灯和蜂鸣器实验。

学习目标：

掌握Vivado与Robei 软件的结合，进行点灯和蜂鸣器实验。

---

学习内容：Robei、Vivado 联合设计项目；

• 使用 Robei 仿真模拟设计；
• 使用提供的 Xilinx 设计约束（XDC）文件来约束引脚位置；
• 合成并实现设计；
• Vivado生成比特流；
• 使用生成的比特流配置 FPGA 和验证功能；
• 使用 Zynq 开发板对项目进行验证；

---

Robei设计步骤：共分为模型设计，测试文件设计，引脚约束文件设计

1.模型设计
（1）新建一个模型命名为 light，类型为 module，同时具备 1 输入 1 输出。每个引脚的属性和名称参照下图

（2）**添加代码。**点击模型下方的 Code 添加代码。

// 分别对应zynq的底板两个PL,核心板PL的LED灯以及一个TPAD蜂鸣器
assign led[0] = ~swt[0];
assign led[1] = ~swt[1];
assign led[2] = swt[2];
assign led[3] =swt[3];

---

（3）保存模型到一个指定的文件夹（文件夹路径不能有空格和中文）中，编译并检查有无。

2.测试文件
（1）新建一个 1 输入 1 输出的 light_tb 测试文件，记得将 Module Type 设置为“testbench”，各个引脚配置如下图：


（2）**添加激励代码。**点击模型下方的 Code 添加代码

// An highlighted block
initial
begin
#5 switches=4'b1111;
#5 switches=4'b1110;
#5 switches=4'b1101;
#5 switches=4'b1010;
#5 switches=4'b1011;
#5 switches=4'b0110;
#5 switches=4'b0101;
#5 switches=4'b0110;
#10 $finish;
end

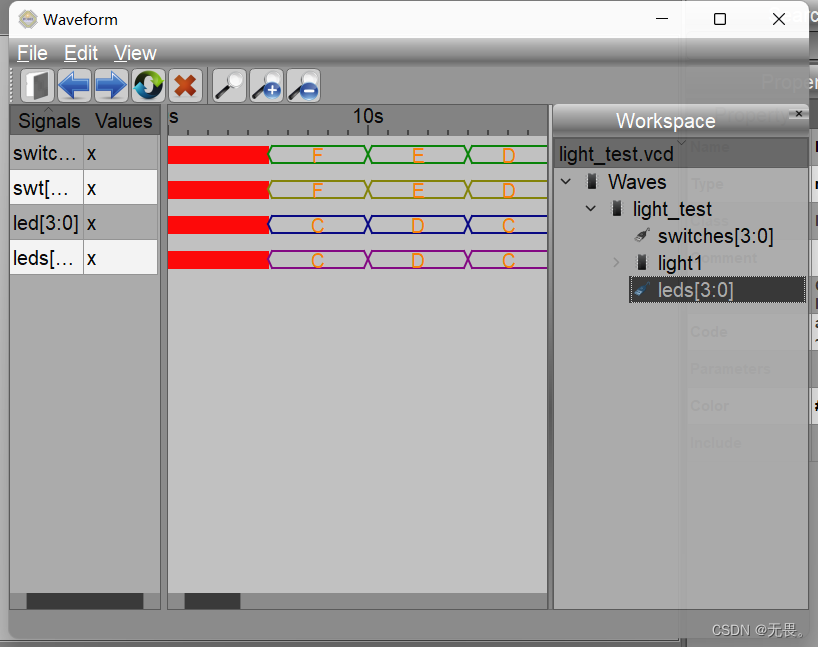

（3）执行仿真并查看波形。查看输出信息。检查没有错误之后查看波形。点击右侧 Workspace 中的信号，进行添加并查看分析仿真结果

（4）另存为测试文件。将测试文件保存到上面创建的模型所在的文件夹下。

3.约束文件

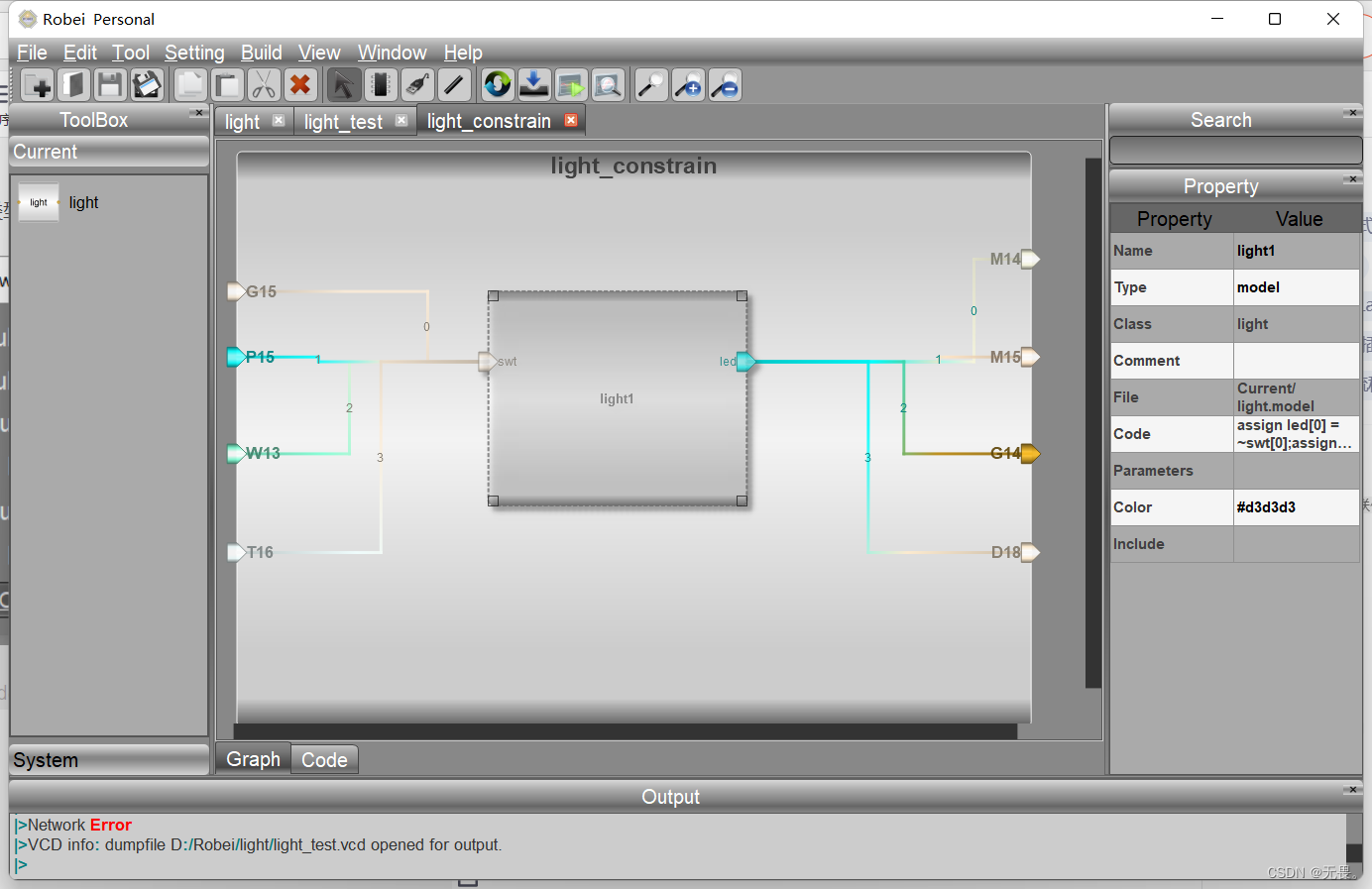

（1）新建一个模块，模块类型选择 constrain。如图所示。

(2)修改对应引脚名称

(3）保存并编译运行。将约束文件保存到上面创建的模型所在的文件夹下。
**

注意：三个文件保存时需要在同一文件下面，整体完成后文件夹会自动生成verilog和constrain文件，如下图

**

Vivado应用步骤：

打开Vivdao，新建工程后按如下步骤添加.v和.xdc文件
（1）添加light.v文件

（2）添加引脚约束文件。

（3）选择合适的开发板版型。

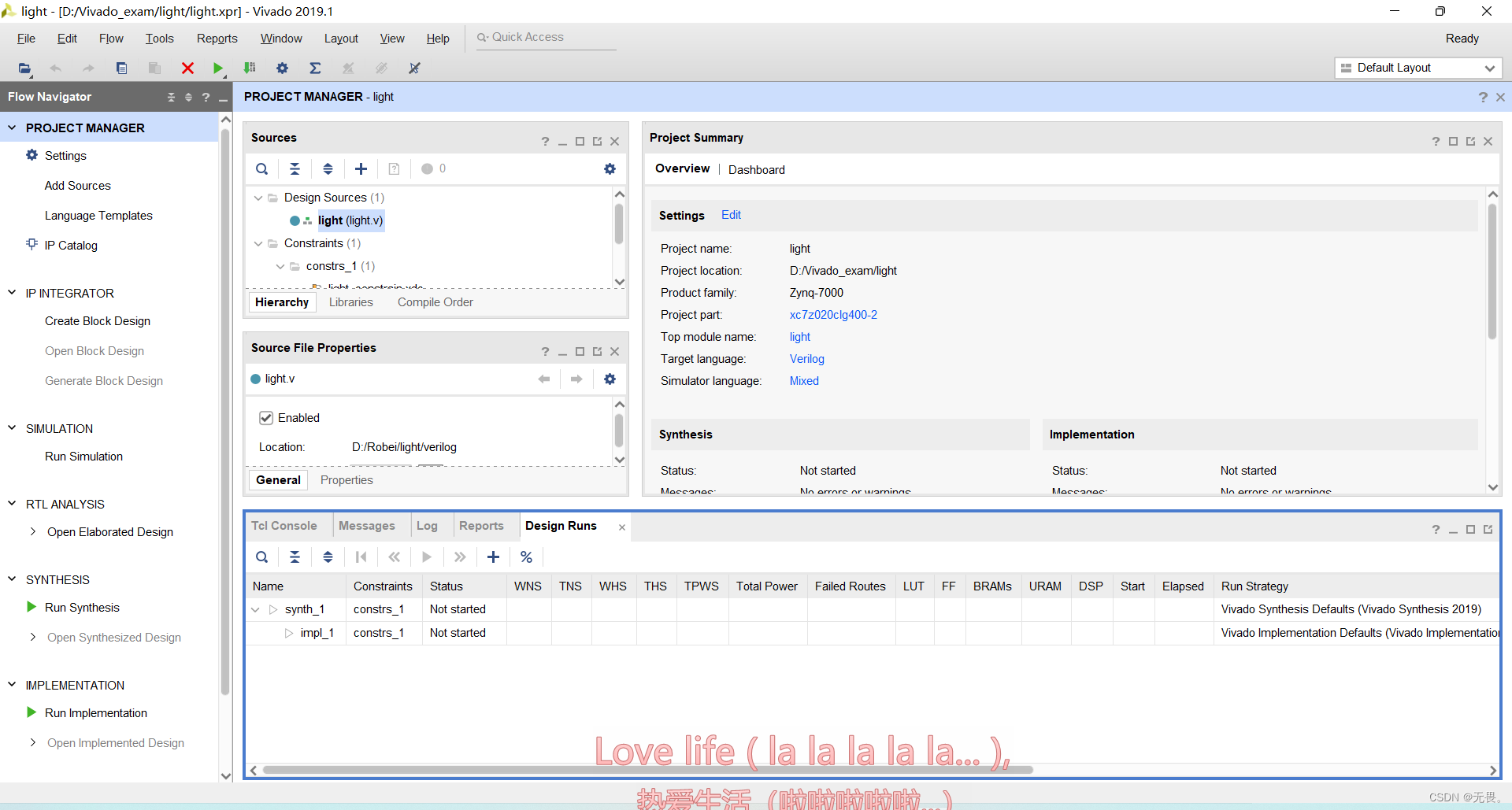

（4）整体工程如下。

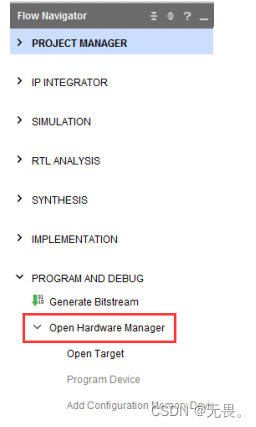

（5）编译工程并生成比特流.bit 文件后，点击 Vivado 左侧“Flow Navigator”窗口最下面的“Open Hardware Manager”按钮如下图所示。

（6）开发板连接好电源线和下载器后，打开开发板电源开关**，点击“Hardware”窗口中的“Auto Connect”图标**，如下图所示

（7）我们点击上图中的“Program Device”，并添加.bit文件


（8）完成测试，PL灯点亮和蜂鸣器鸣叫
