示波器常见的四种探头

示波器是我们常用的电子器件，当示波器测量信号时，它是会用到探头才能接受到输入的信号，示波器就相当于一个屏幕，将信号的波形和参数一一呈现在荧幕上。

那么对于示波器的探头，有哪些种类呢？

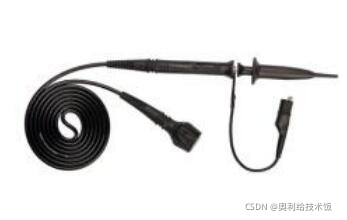

（1）无源探头

无源电压探头是最常用的探头的常见的无源探头带宽都在500MHz以下，大部分的中低端示波器都会标配两支或者4支无源探头。它是一种非常方便，价格相对便宜的探头。

高压探头和传输线探头也是属于无源探头的范畴。

（2）有源探头

有源探头的前端有一个高带宽的放大器，放大器是需要供电的，这也是有源探头名称由来。它的输入阻抗高，带宽也可以做到很高。有源探头的不利条件是成本高，尺寸大，也需要电源进行供电。

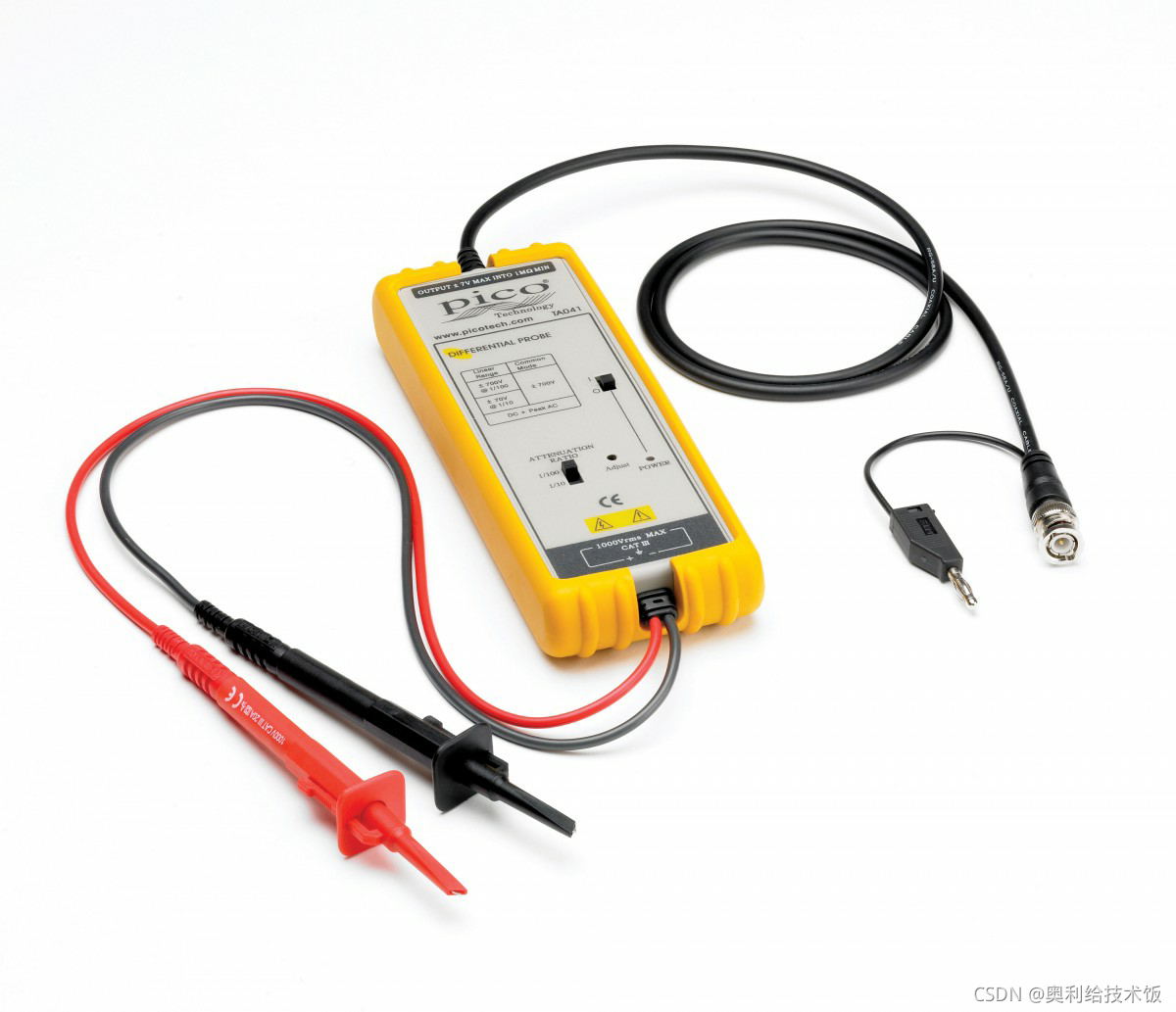

（3）差分探头

差分探头分为有源差分探头和高压差分探头。测试高速信号，特别是差分信号时，只能使用对应的有源差分探头来测试。

有源差分探头具有低的负载效应，更高的信号保真度，高动态范围以及极微小的温漂等特点。而在很多高压信号的测试上，一般使用高压差分探头测试。

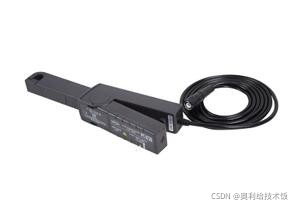

（4）电流探头

用示波器来测试电流就会用到电流探头，常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。在选择电流探头时应注意几个主要参数：待测物电流大小，电流频率，交流还是直流，钳口的形状和大小，供电方式，接口形式等。

在实际测试过程中，我们应当选择合适的示波器探头，也只有这样，我们才能得到准确的测试结果。
