第四章：OceanBase集群技术架构（动态扩容和缩容）

动态水平扩展的场景

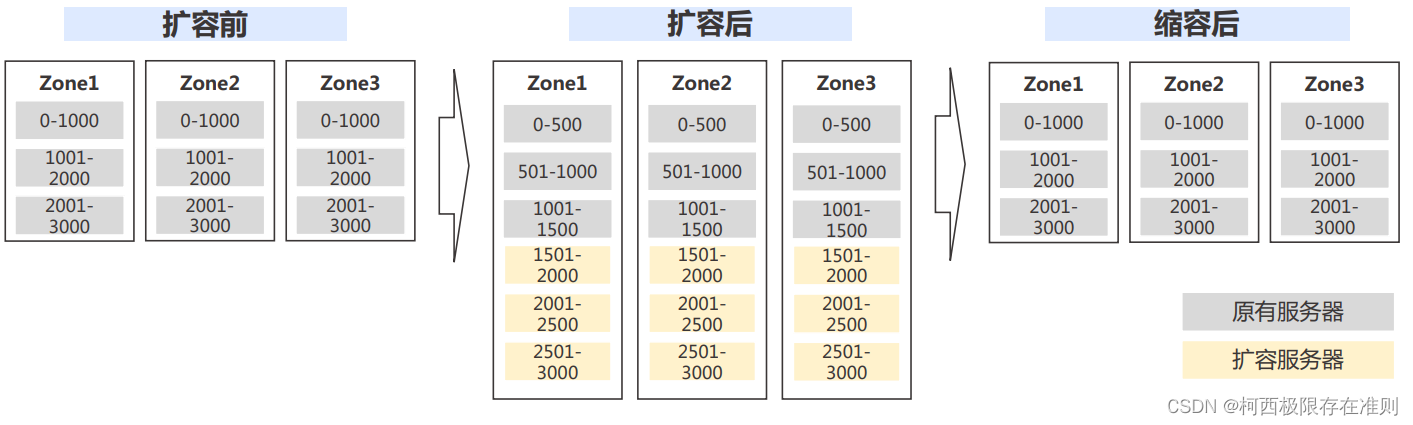

 一个三副本的集群，每个Zone都有3000个分区的副本，扩容后，OceanBase自动将1500个分区的副本迁移到新服务器中的资源Unit中。

OceanBase可以很好的帮助业务线性的进行扩容和缩容，低成本的应对大型促销等活动。

动态扩容和缩容技术实现

一个表8个分区，扩容后，在每个Zone内，OceanBase自动将4个分区的副本迁移到新服务器的租户资源单元中，实现Zone内各个OB Server的负载均衡。整个扩容过程是在线动态扩容，对业务无感知，可以降低运维难度。

扩容基本步骤

1. 为每个zone添加新的物理机器

2. 在每台新添加的机器上，以正确的方式启动observer服务

3. 为每个新添加的observer进程执行alter system add server;命令，将observer服务添加到集群中 4. 执行alter resource pool unit_num = ;命令，扩充资源池中的unit 个数

5. OceanBase自动启动“rebalance”过程，将部分数据从旧的unit在线复制到新的unit上。此过程可能会 花费数十分钟，具体时间取决于数据量

6. 每个分区的数据复制完成后，OceanBase自动将服务切换到新的unit上，并删除旧unit中分区上的数据

 数据复制的过程是否已经完成？查看__all_virtual_sys_task_status表，是否有comment like '%partition migration%'的任务

集群扩容

mysql>select pool,tenant_id,tenant.tenant_name,name as pool_name,unit_count,unit_config_id,pool.zone_list,__all_tenant tenant on pool.tenant_id=tenant_id inner join __all_unit unit on pool.unit_config_id=unit.ant_name,zone_list;

租户扩容——通过扩大资源池规格实现纵向扩展



扩容前集群及租户资源情况：
3-3-3-3集群，共5个Zone

租户资源池使用Zone1、Zone2、Zone3

规格为1C2G

资源单元数量为1（Unit Num=1)

扩容后集群及租户资源情况：

将租户资源池规格由1C2G扩容为2C8G

租户扩容——通过增大资源池Unit Num实现横向扩展

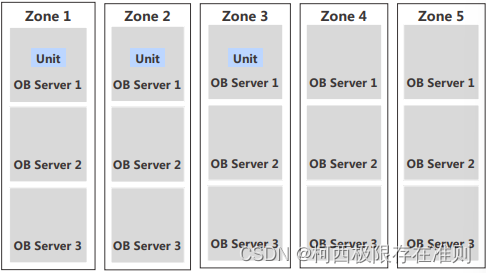

扩容前集群及租户资源情况：

3-3-3-3-3集群，共5个Zone

租户资源池使用Zone1、Zone2、Zone3

规格1C2G

资源单元数量为1

 扩容后集群及租户资源情况：

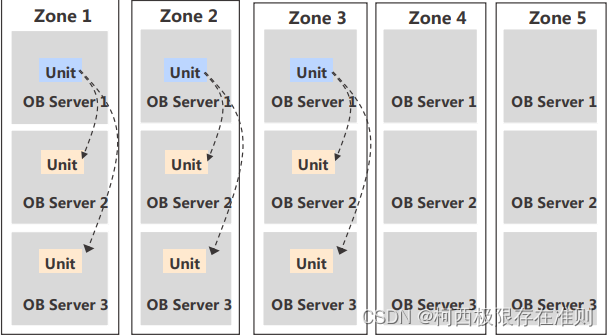

将租户资源池的Unit Num由1扩容成3

负载均衡

基于负载均衡原则，会自动迁移部分数据到新Unit中（Zone内迁移）

数据追平后，新Unit中将选举出主副本，从而分流业务流量

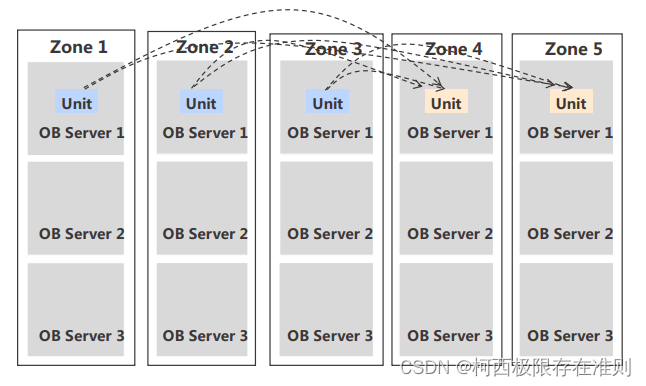

租户扩容——增加系统可用性三副本扩容至五副本



 扩容前集群及租户资源情况：

3-3-3-3-3集群，共5个Zone

租户资源池使用Zone1、Zone2、Zone3

规格1C2G

资源单元数量为1

扩容后集群及租户资源情况：

将租户资源池的由3个Zone扩容成5个Zone

负载均衡

从原来的3个Zone内的主副本那里复制数据（Paxos组成员有3个增加到5个）

数据追平后，新Unit中将选举出主副本，从而分流业务流量（根据Primary Zone的配置等情况）

缩容基本步骤

1. 执行alter resource pool<pool name>unit_num=<smaller number>;命令，缩减资源池中的unit个数
2. OceanBase自动启动“rebalance”过程，将一部分数据复制到同zone内其他机器的unit上
3. 每个分区数据复制完成后，OceanBase自动将服务切换到新的unit，之后删除下线机器的unit中分区上的数据
4. 为每台要下线的机器执行alter system delete server；命令，完成机器下线的操作
5. 手工终止已下线机器上的observer进程，并执行关机等操作
