记录一下 TI 电量计获取化学ID的一个过程

物料
电池。
Bq40Z80 demo

过程
1.电池电量充满，并静置2hour

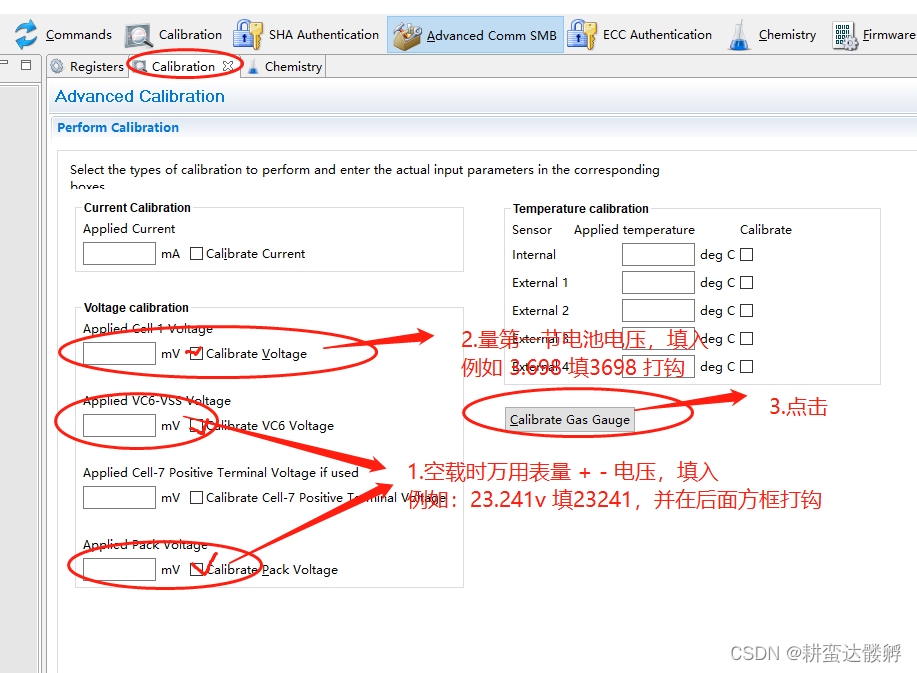

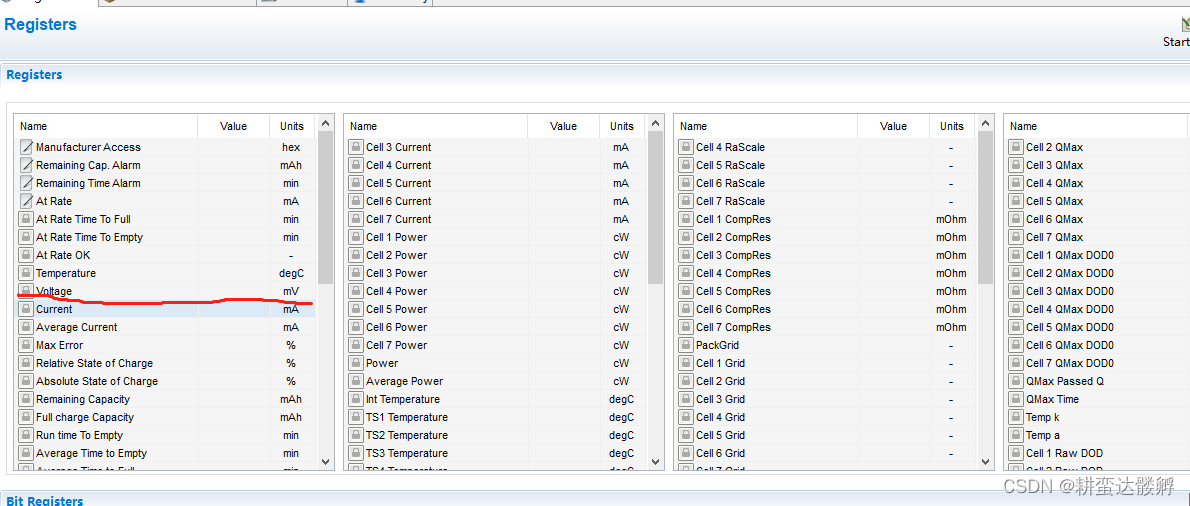

2.电池连上Bq40Z80后，做校准

在这里插入图片描述

	至此，电压已经校准完成了

在这里插入图片描述

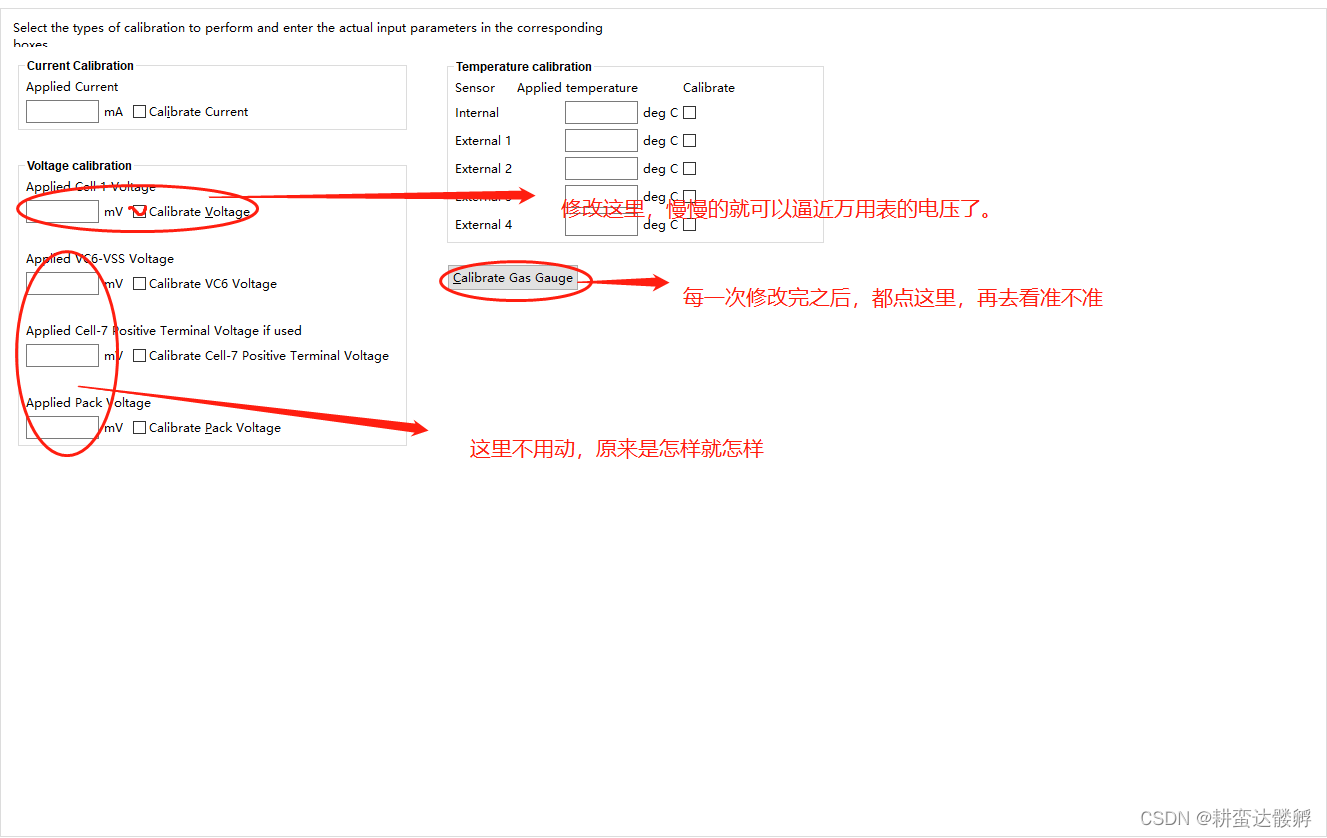

	可能会出现这里的电压和万用表的电压不一样，没关系，

在这里插入图片描述

	这样，基本上电压校准都完了

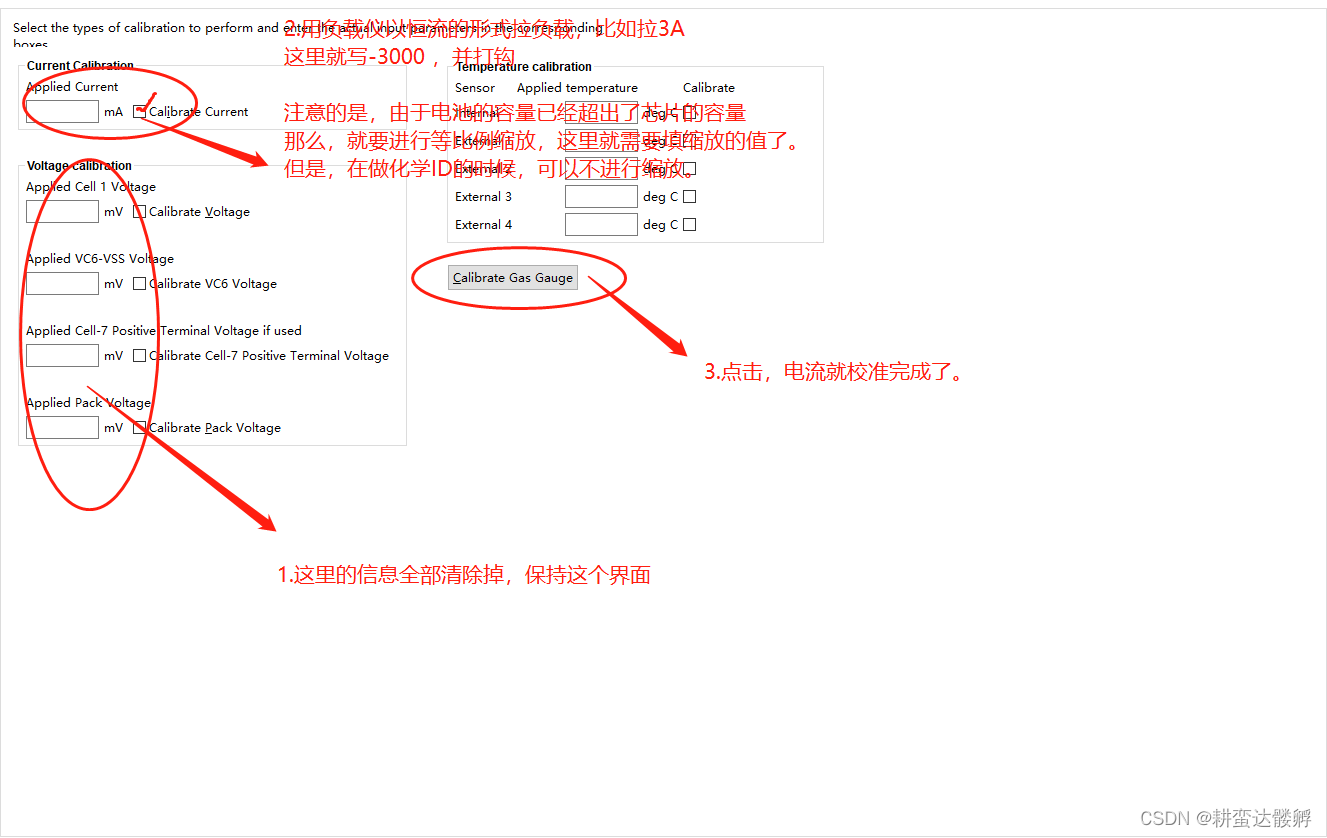

	下面是电流校准

在这里插入图片描述

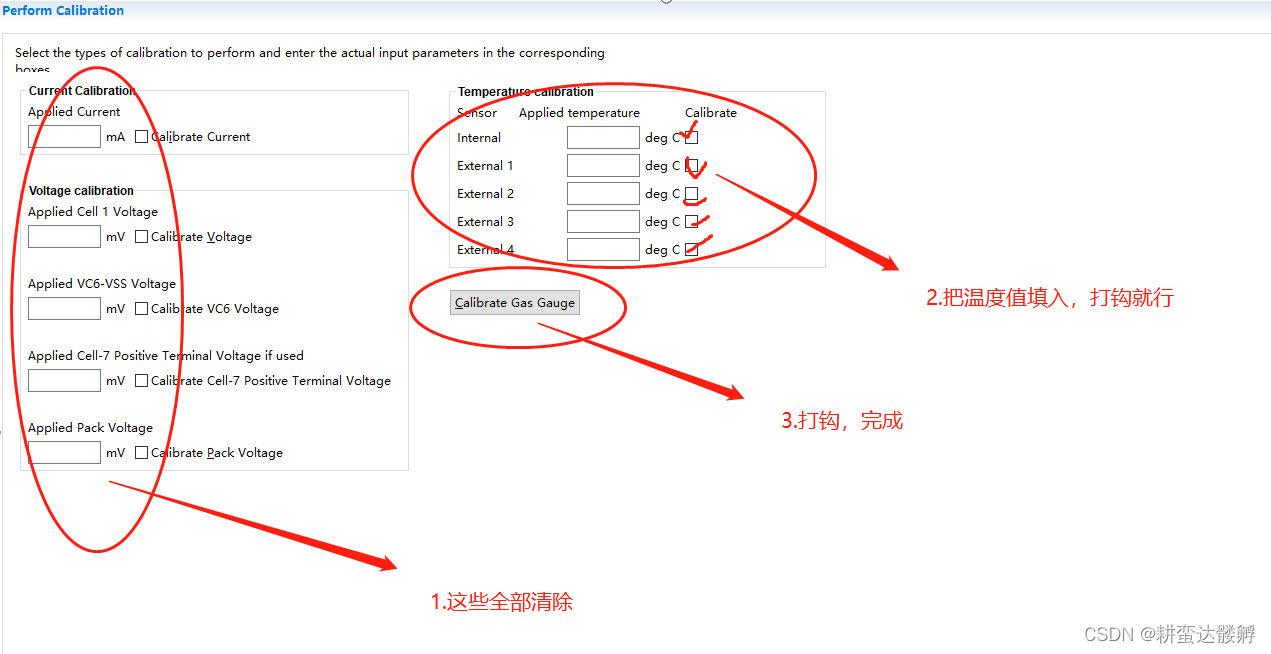

下面是温度校准

在这里插入图片描述

	至此，校准部分以全部结束了。

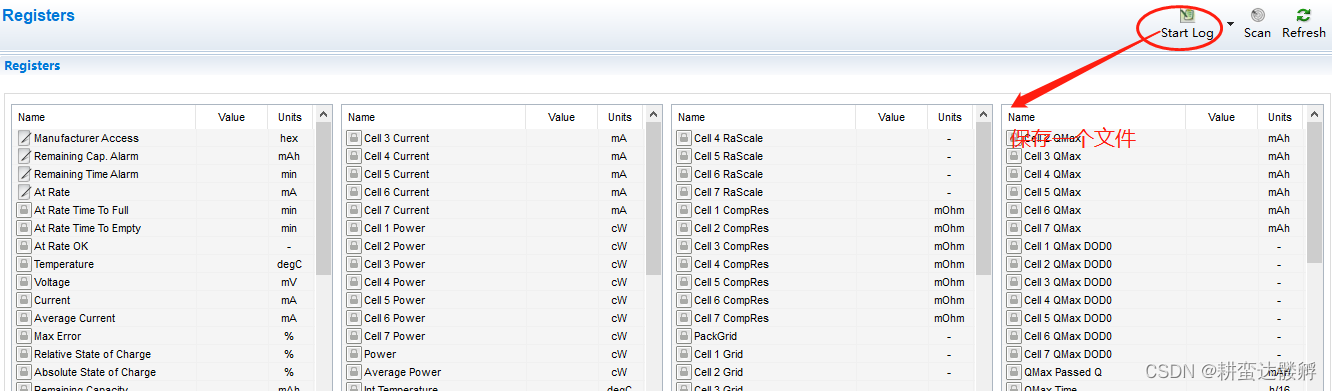

3.接下来就是采集化学ID原始数据了
在这里插入图片描述

	接下来

在这里插入图片描述
此时电量计就开始采集数据了
4.等待2hour，电量计需要采集两个小时的静态数据。
5.2hour结束后，以0.1c恒流放电，放至电池的终止电压点

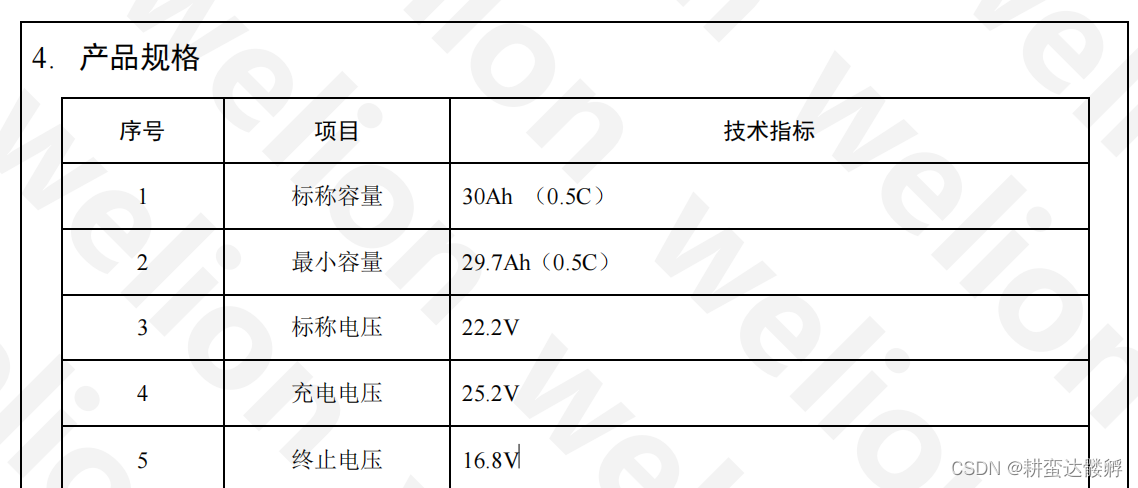

	例如

在这里插入图片描述

	这个电池，以3A去放，放到16.8V

6.这个电池理论上是需要放十个小时的，等到16.8V后，终止放电，再静置5hour。

7.静置过后，化学ID的原始数据基本已经采集完成了。

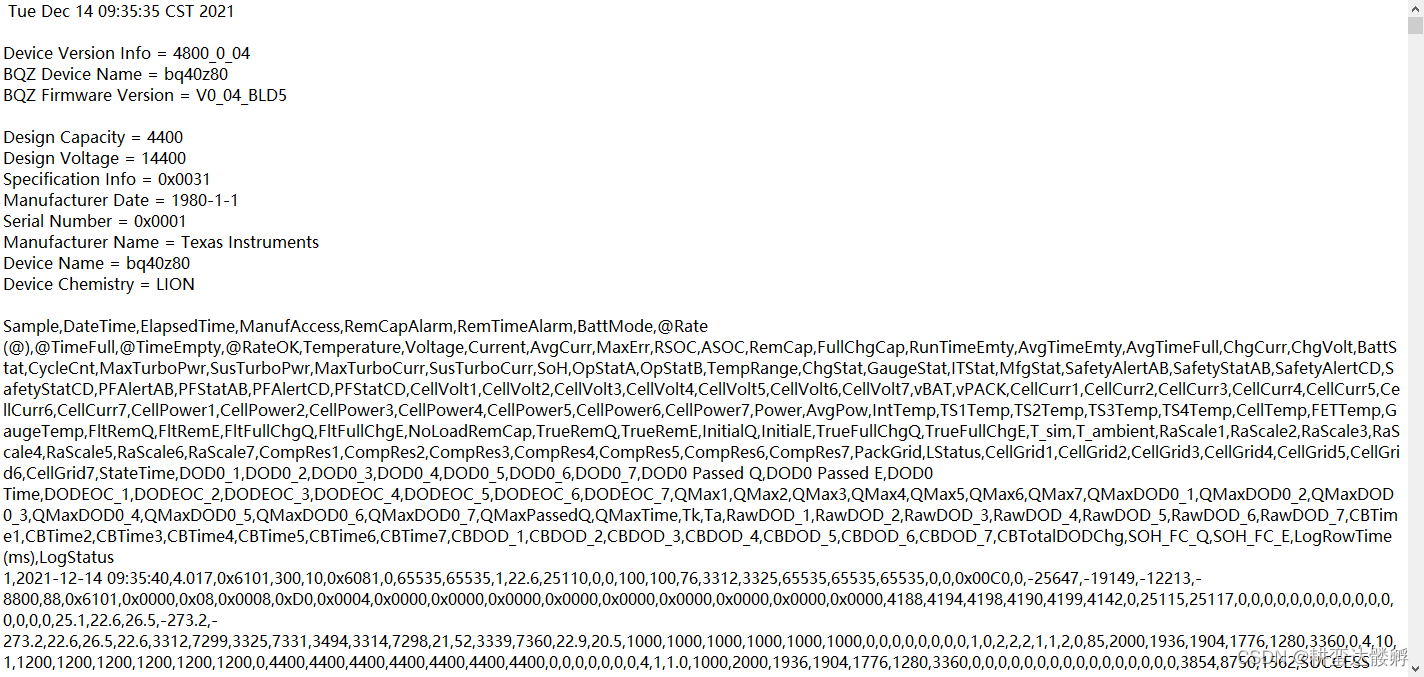

	原始数据

在这里插入图片描述
这些就是采到的原始数据，我们需要新建一个Excel，把这些数据拿过去

8.Excel排版数据

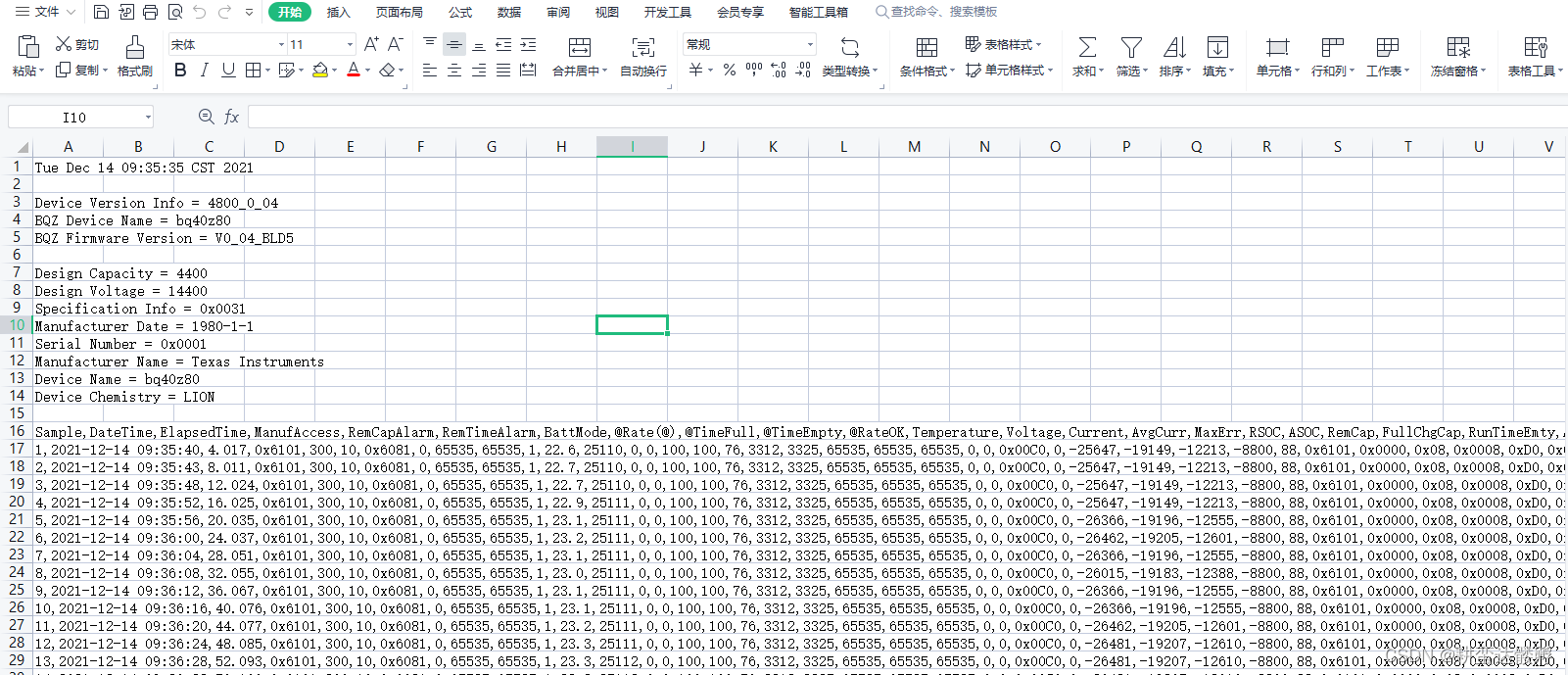

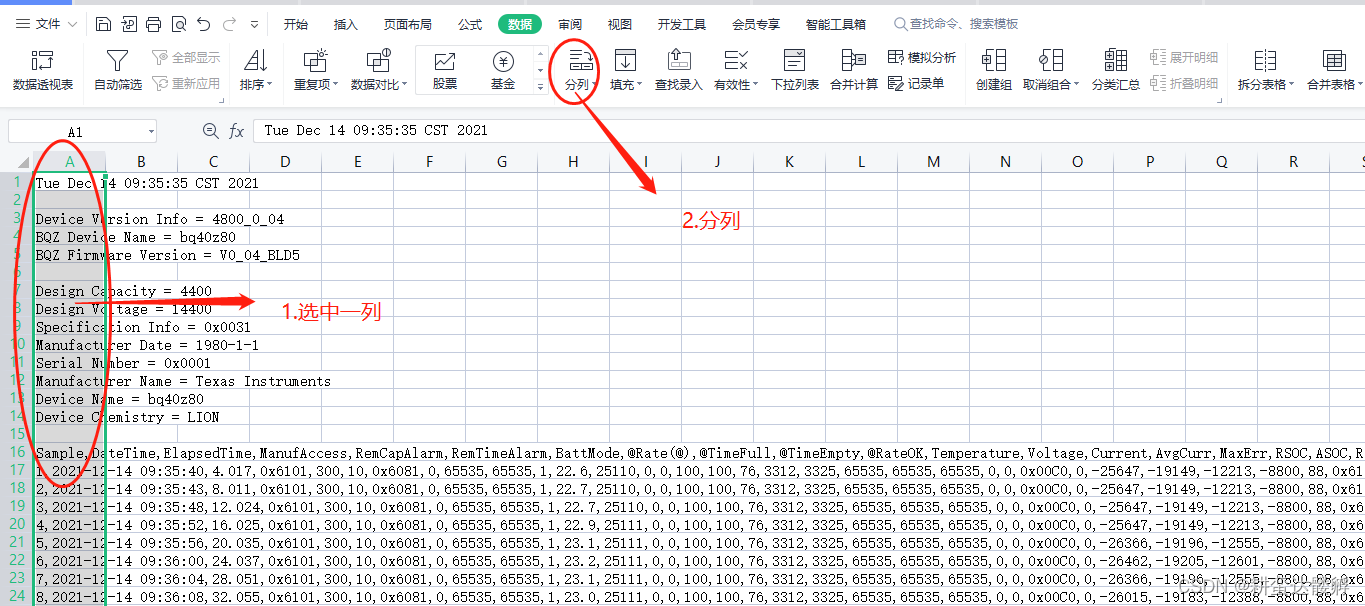

把这个文件以Excel的方式打开
在这里插入图片描述
这时候，排版是乱的，非常不好提取数据

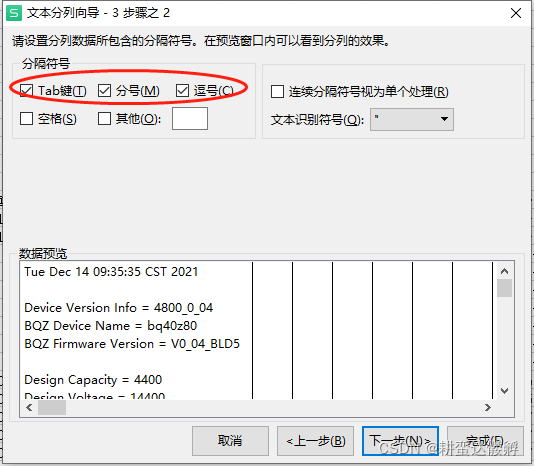

接下来

这三个一定要选，然后点击完成。

	现在干净整洁的数据就出来了。。。。。

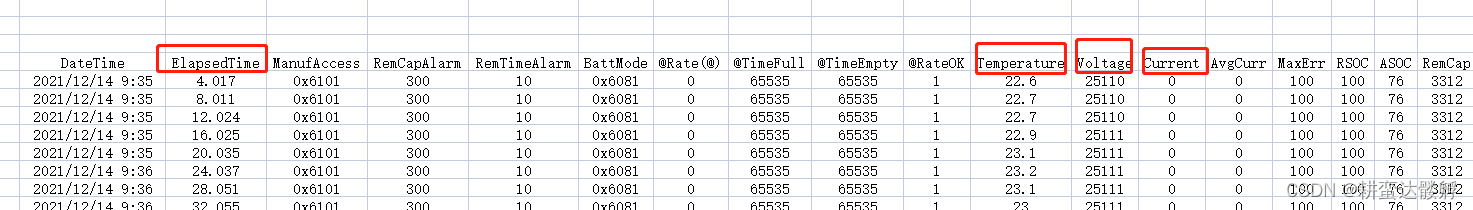

	采集化学ID需要的是这四个数据

在这里插入图片描述

	整理一下，可以得到

在这里插入图片描述

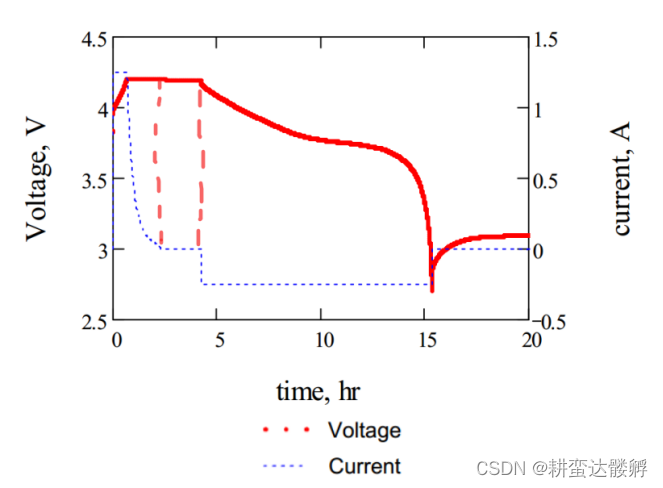

	数据得到后，看一看看有没有奇点，我们可以得到一个类似这样的图，这是官方的

在这里插入图片描述

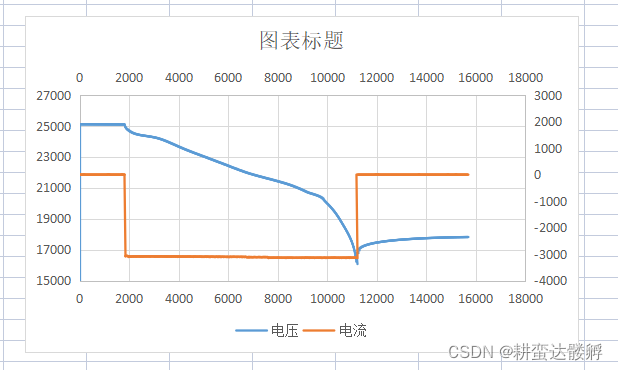

. 这是我们自己得到的，这个图是没有奇点的，有奇点就找到它，删除就好

在这里插入图片描述
基本上，得到这样的数据就可以上传了。

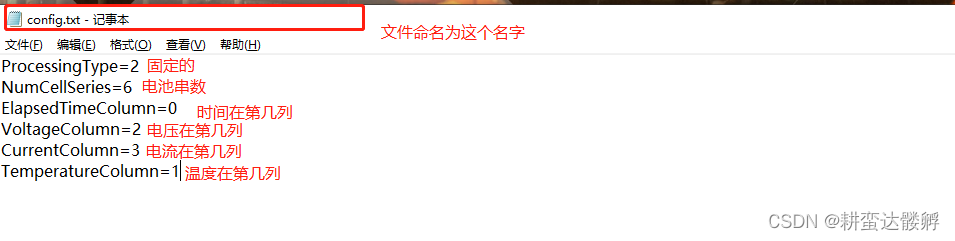

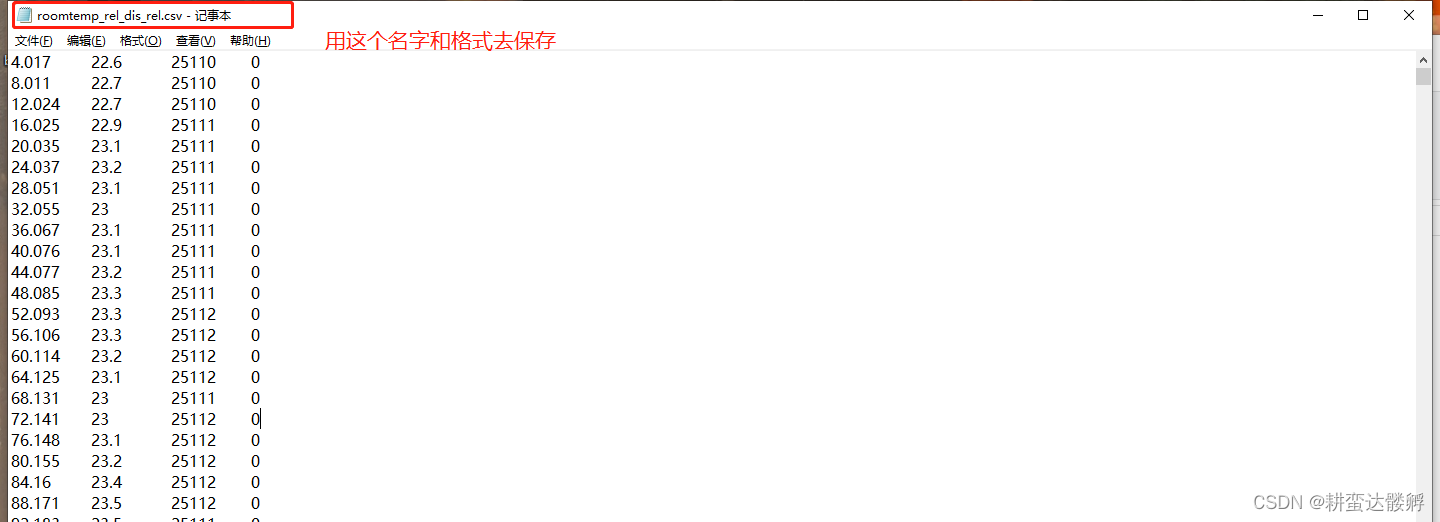

	把整理到的数据复制到记事本中

在这里插入图片描述

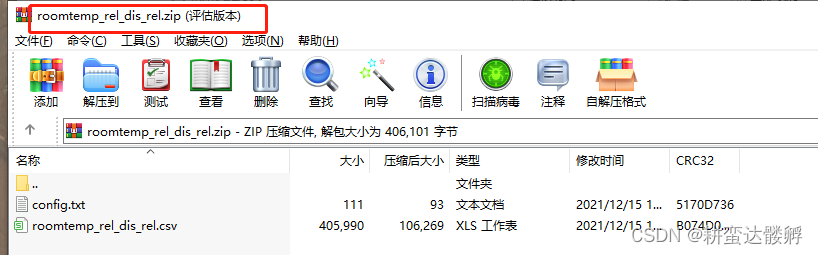

	ok，最后把这两个文件压缩成zip

在这里插入图片描述
得到这个就可以上传了。

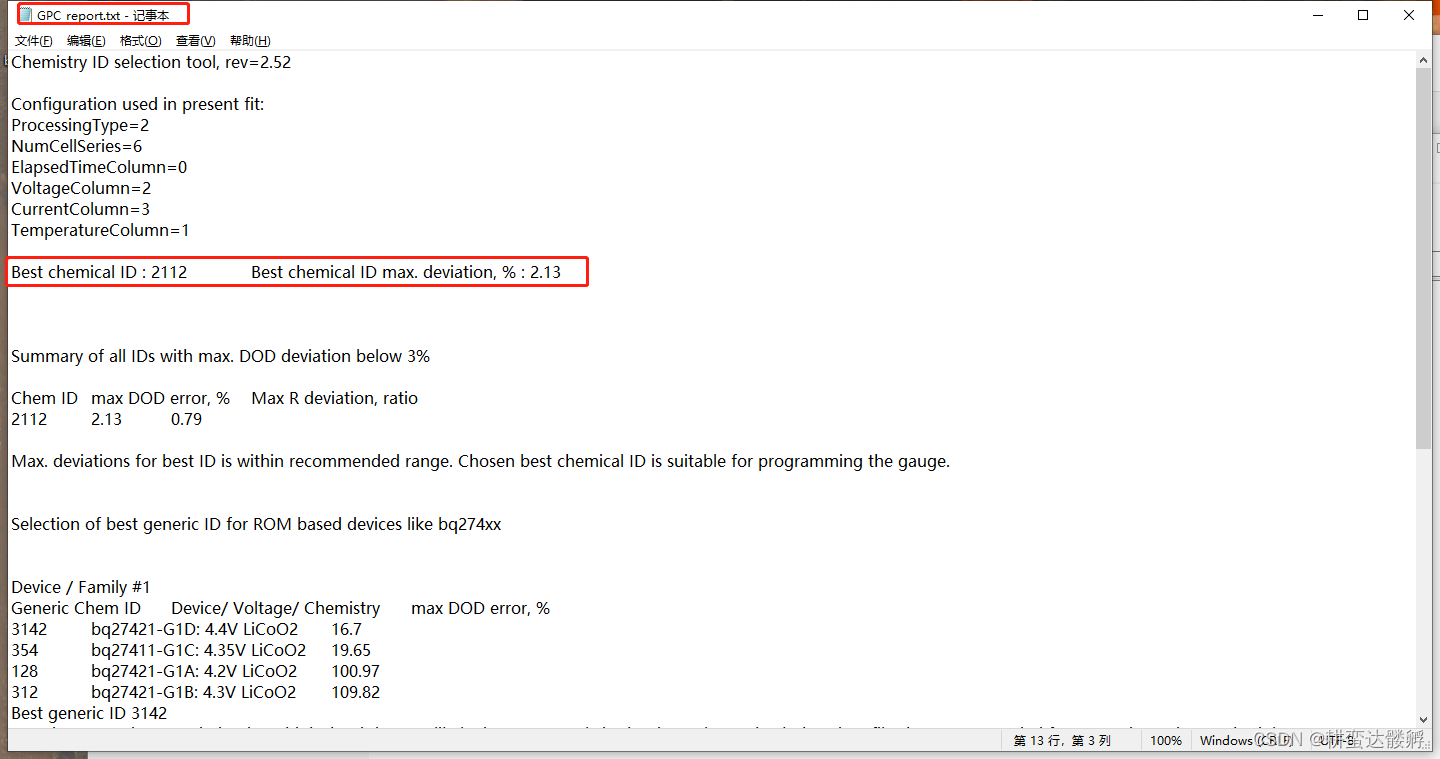

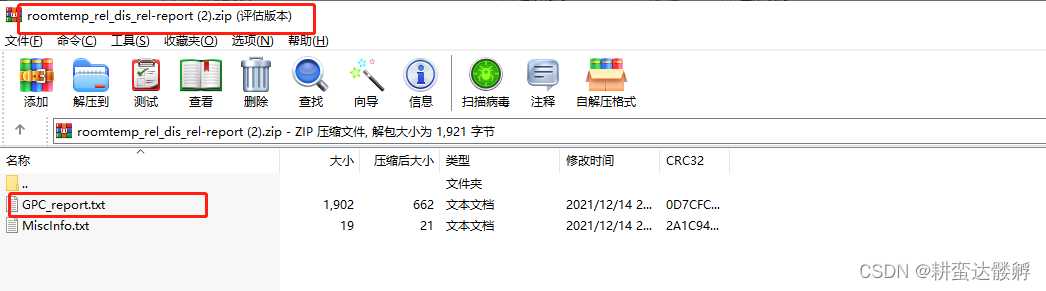

9.上传后，TI会回复一封邮件，里面的附件是这样的

在这里插入图片描述

在这里插入图片描述
最后这个就是最佳化学ID了。。。
