【SPI-NAND】nand flash spec学习，规格书介绍，知识点整理

这篇介绍nand flash（SLC）的一般规格制程，规格书上的信息点等等。

制程规格

单片的slc的flash虽然规格制程基本都没有太大区别，但是不同于nor flash的ONFI标准，nand flash没有明文规定的统一标准，所以这些细微的差异可能会导致一些兼容性问题，会让市面上的flash不一定都能在你的pcb上使用。
常见的slc的颗粒的总容量是1、2、4GB的
规格组合page size+oob size：2048/4096 + 64/128/256
部分flash有两个plane，或者多个die。（概念解释见后文）
擦写次数一般是8-10W次。
其余属性如频率，pin脚规格，温度等等就不赘述。

pin脚规格

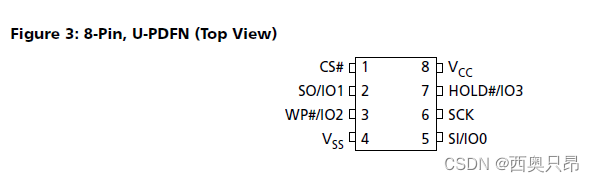

nand flash的pin脚有几种规格，不同规格的pin num不同，但是实际起作用的pin都是相同的，这里以8pin做例子说明。

vcc和vss：就是VCC和GND
CS#：chip select的简写，平常没有信息交互的时候是一直拉高的状态，如果这个pin被拉低了，那么deivce才可以和IC之间通信。换言之CS#拉低时激活device。
SCK：提供clk。
WP#：Write Protect，写保护，如果拉低，那么flash上被设定为保护起来的区块将不可被写入。在device没有被激活时处于input状态，在四线read的时候由host保证其高电平。
HOLD#：在cs拉低期间，device和host信息交互的时候，此pin需要保持高电平，若其电位为低，那么就会让整个波形传输“HOLD住”，即在HOLD期间的信号为无效信号，再次拉高继续传输。同样在四线read的时候需要有host保持高电平。
IO0123：数据传输的pin。

Memory Mapping

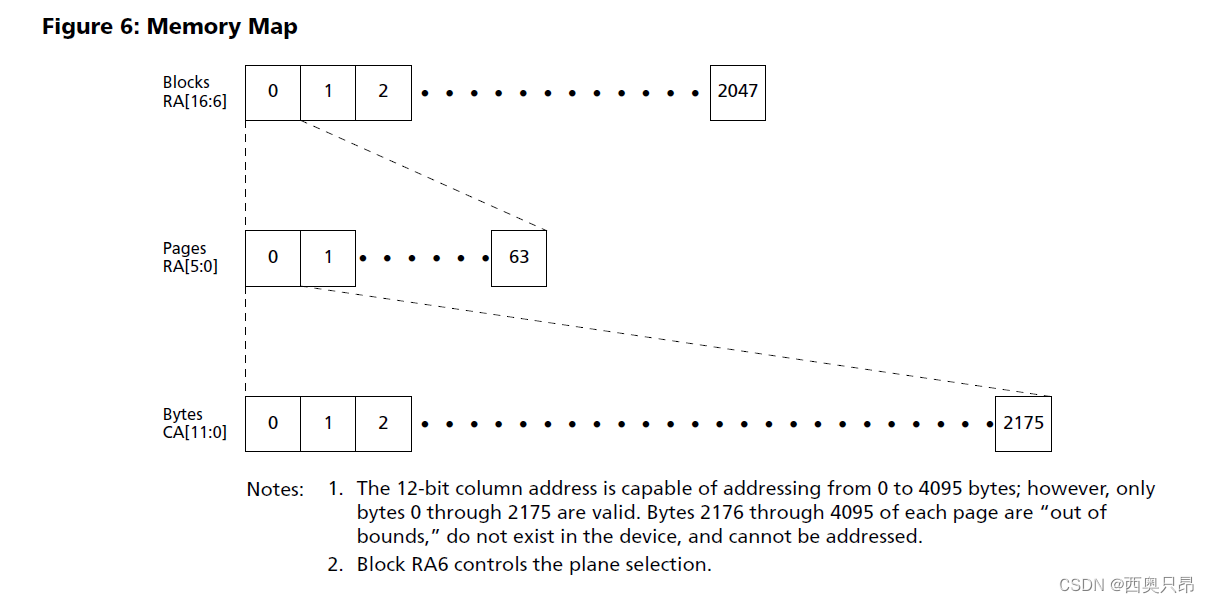

一般的flash的存储结构如下图。
plane和die：
有的flash是由两个plane组成的，flash上的奇数block为第一个plane，偶数block则放在另一个plane上，这样做的好处是flash可以沿用单plane的设计，只需要在addr上增加一位plane sel即可。

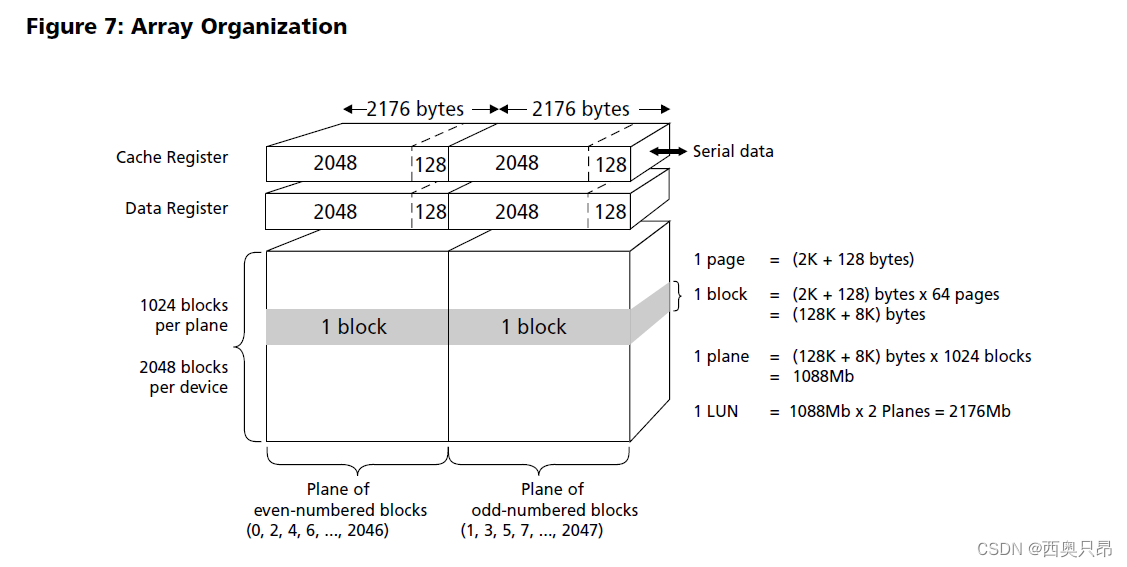

结构图如下

以上的两个结构叫做一个chip，linux driver的标准接口就是以chip为单位来管理flash的。一般的flash只有一个chip，但是有的flash是多个相同的chip组合起来的，这时候就把chip称为die。多chip的flash在driver里面是通过多个chip结构体单位来管理的。

CMD规格，即特定的传输协议

nand flash和其余设备通信是通过cmd来完成的。
flash通过识别接收到的特定cmd类型来辨别当前动作并作出对应的反应。

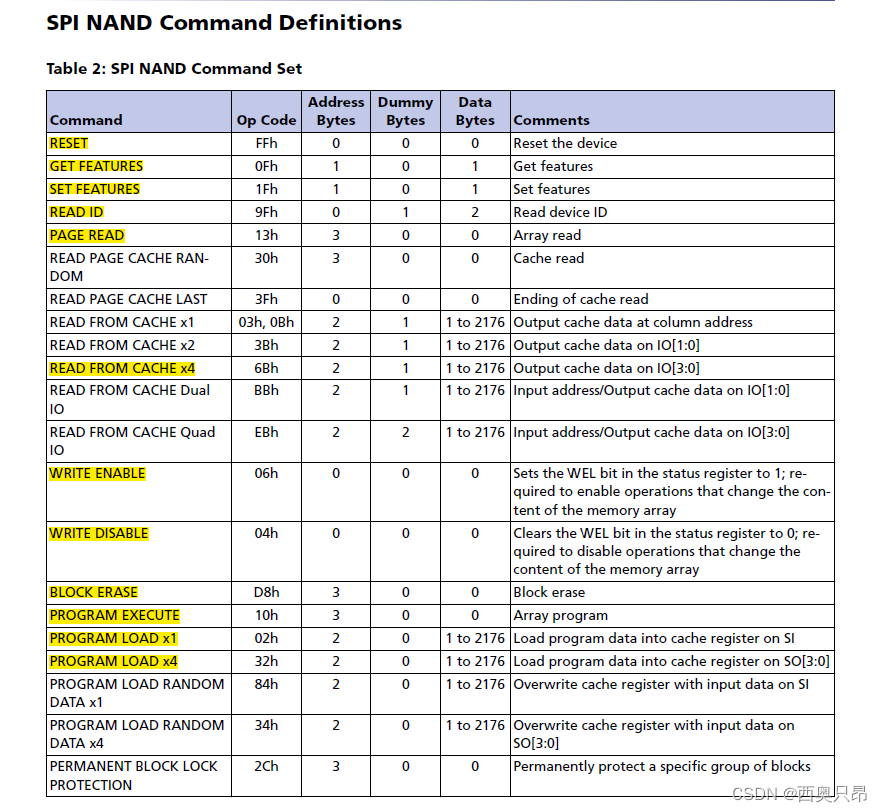

如图，即是一般的nand flash的cmd的规格。
此处说一下怎么看，以reset举例：
此cmd的规格即是，先发送FF，然后发0byte的addr（也就是不发）dummy和data，因为reset只需要传递reset这个信息，不需要地址和数据交互。device收到了FF这个cmd，就会自己执行复位动作。
其余的cmd同理，IC端需要遵从此规格发出对应的波形来“指挥”device完成相关读写擦除操作。

具体波形

上面的表是所有cmd的总览，不能看出每个pin上的具体信号。

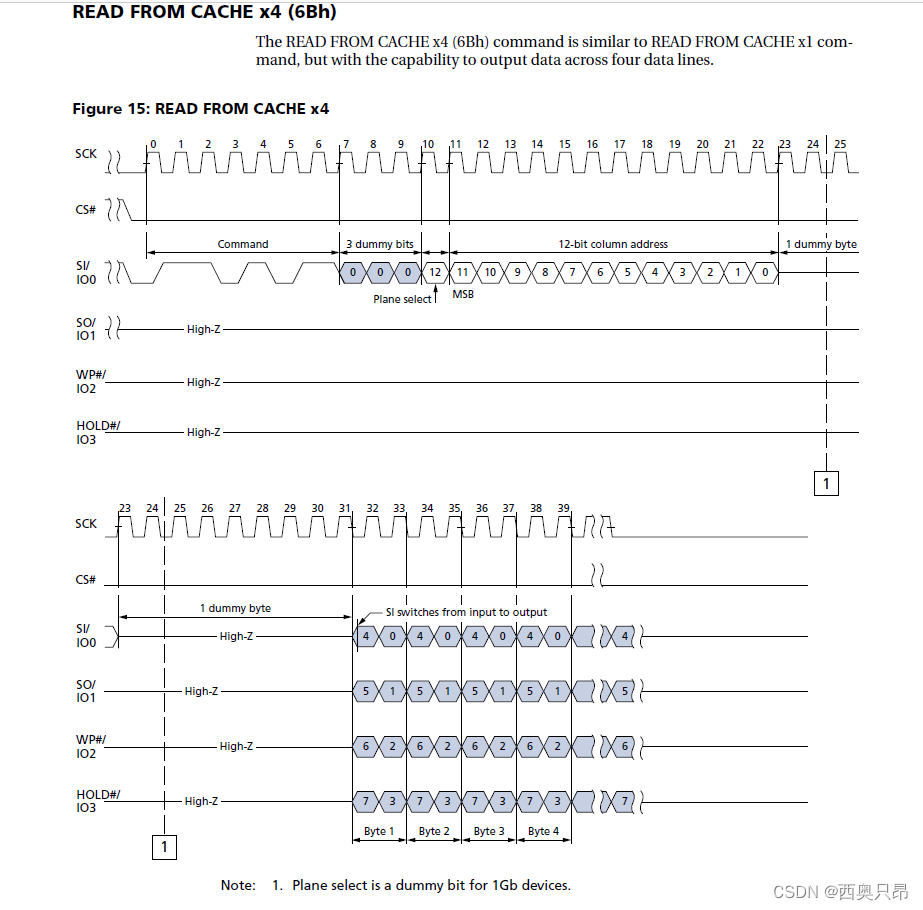

规格书上会把每一个cmd的实际波形画出来。这里以6Bh的这个cmd做例子说明。

如图，CS# pin拉低，有效波形开始，先在IO0上依次传输cmd，3个dummy bits，12bit的addr，然后等待1个dummy byte后，device开始在IO 0123上“吐”数据给host。
注：此图上的addr有一个plane sel bit，这就是上文提到的two plane的flash，在下发addr的时候需要指定plane。
至于实际地址换算之后在哪个block，需要由host端完成。
比如，我们看到的地址是第二个block，地址是0x20000-0x40000，但是对device来说，这个地址是第二个plane的第一个block，地址是0x0-0x20000。所以下发的addr应该是plane sel置1，地址为转换后，在第二个plane上的地址，即0x0-0x20000。

FEATURE兼容性

每个flash都有自己的特性，比如，需要单独设定才能使用四线传输（qual enable QE）。

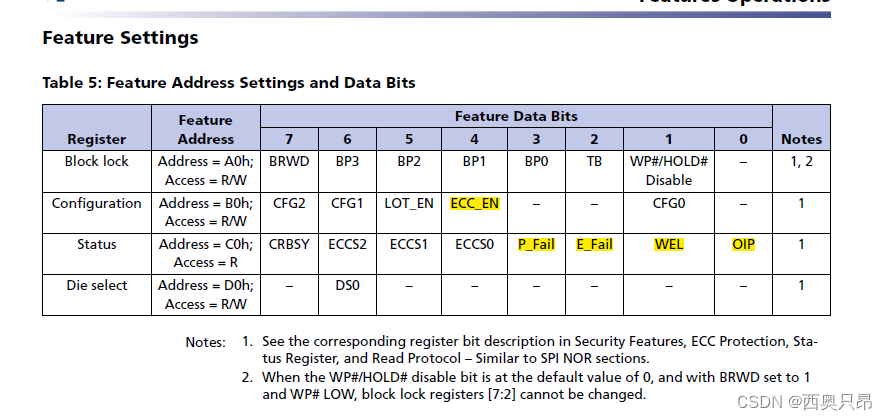

这些特性设定可以通过读写flash上的固定寄存器来设定。这里不一一解释，如果需要调试驱动来兼容flash才需要关注，并且硬件不同，驱动实现也不同，所以这里仅做大致介绍，不说具体实现。

A0h是块保护，用来设定哪些块允许访问，哪些不被允许。需要结合块保护的表格看，简单说下就是通过一个flash厂商预先提供的对应表（也在spec上查的到），查阅表格，看你需要保护的block应该设定哪些bit。
B0h是配置，标黄的ecc_en为flash自带的硬件加解密。同时上文提到的QE也是配置的其中之一。
C0h是状态，用来反馈flash状态的，比如OIP，operation in program，动作正在执行，检测到OIP被置位，那就说明flash还正在做操作，则driver不能下发下一个cmd。

其余补充：

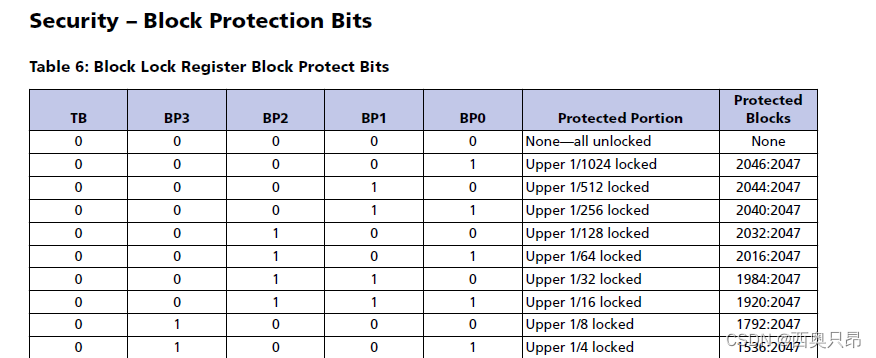

1.写保护，部分表格如下，对应上图A0h的BP。
2.硬件写保护：
A0h设定写保护后，需要将bit0设定为0，这样在WP# pin信号拉低的时候，flash将会处于写保护状态。
3.OTP：
每片chip有10个page是OTP的，OTP操作为先设定feature为OTP模式，然后写入数据，不同flash的流程不同。需要细看spec说明。
