keil4 + proteus 51单片机点亮led灯

keil + protues 51单片机点亮led灯

实验环境：keil4 + proteus 8

proteus操作：

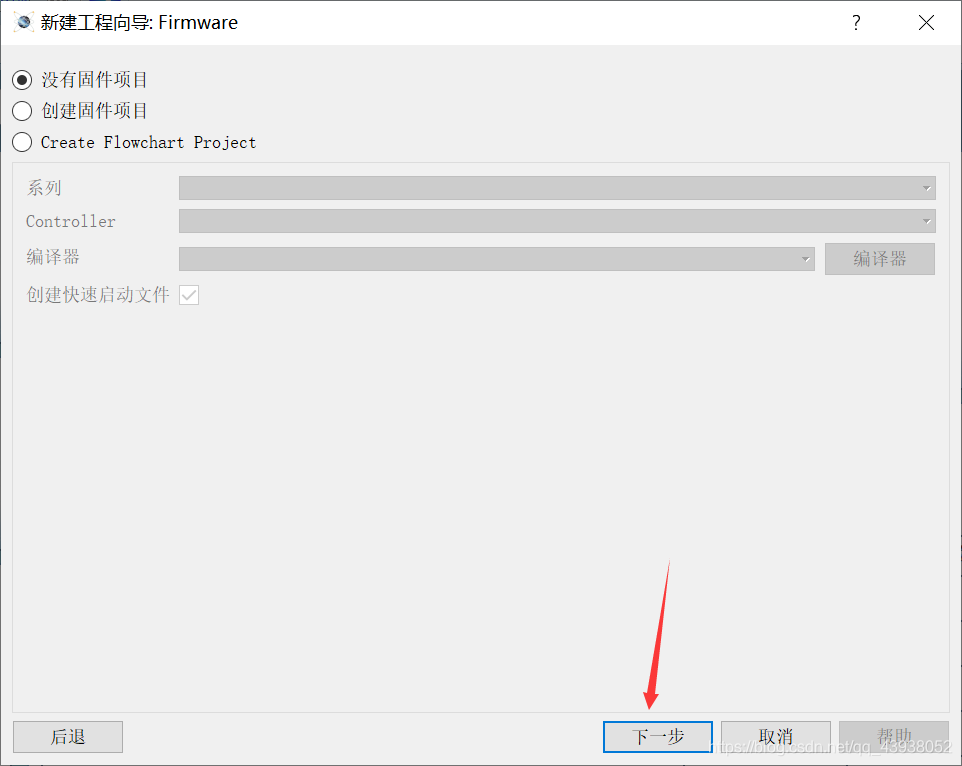

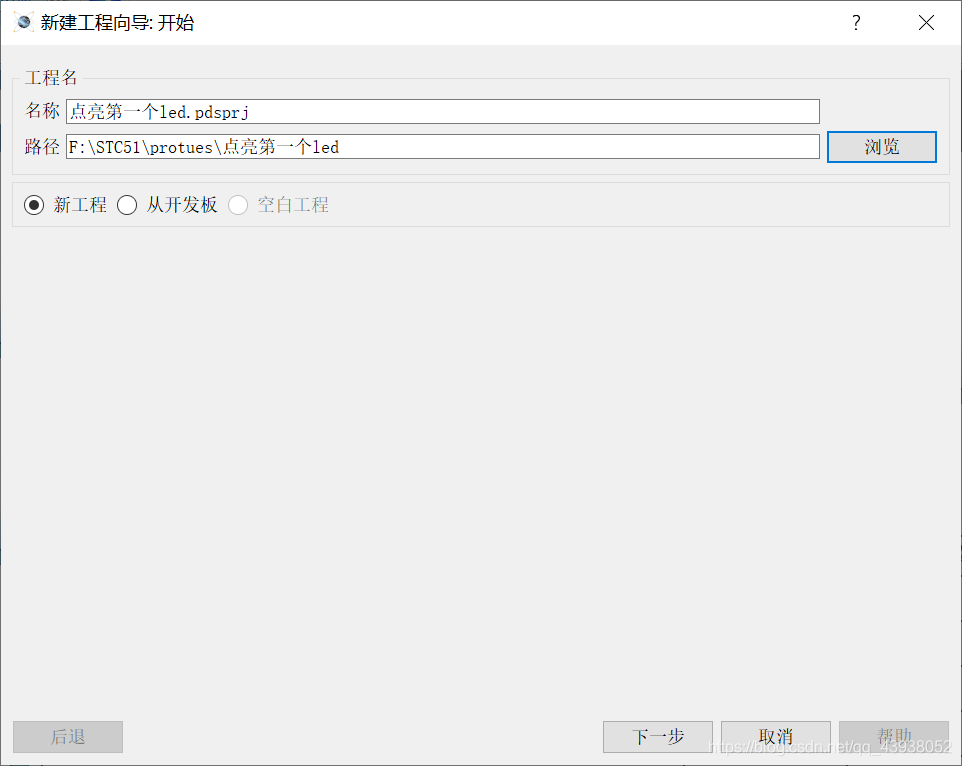

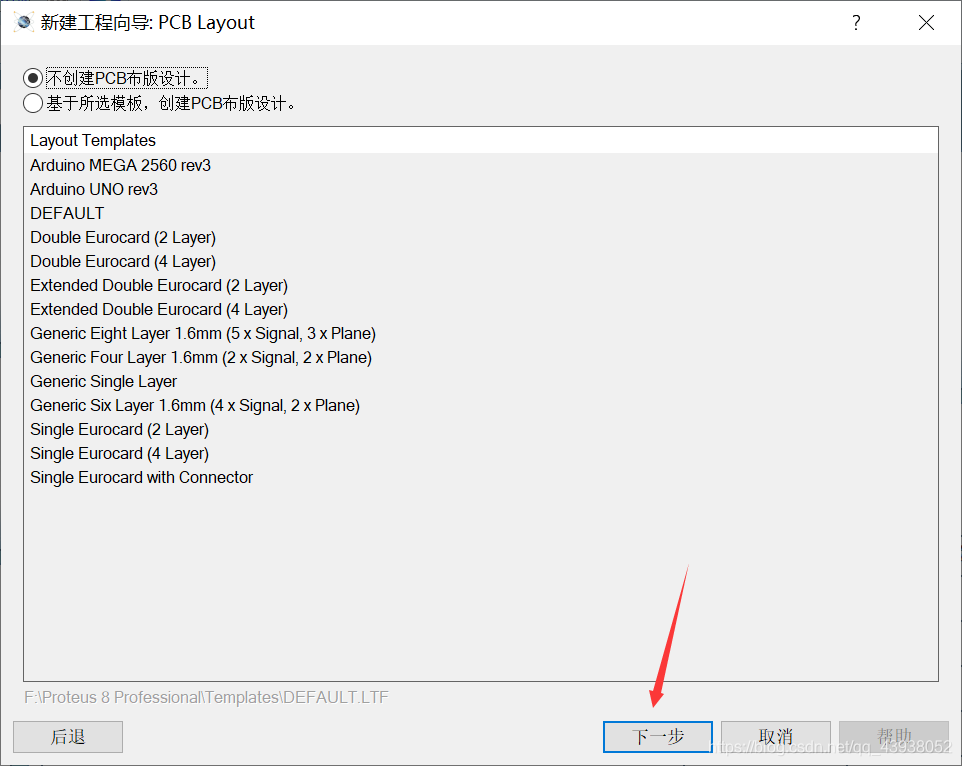

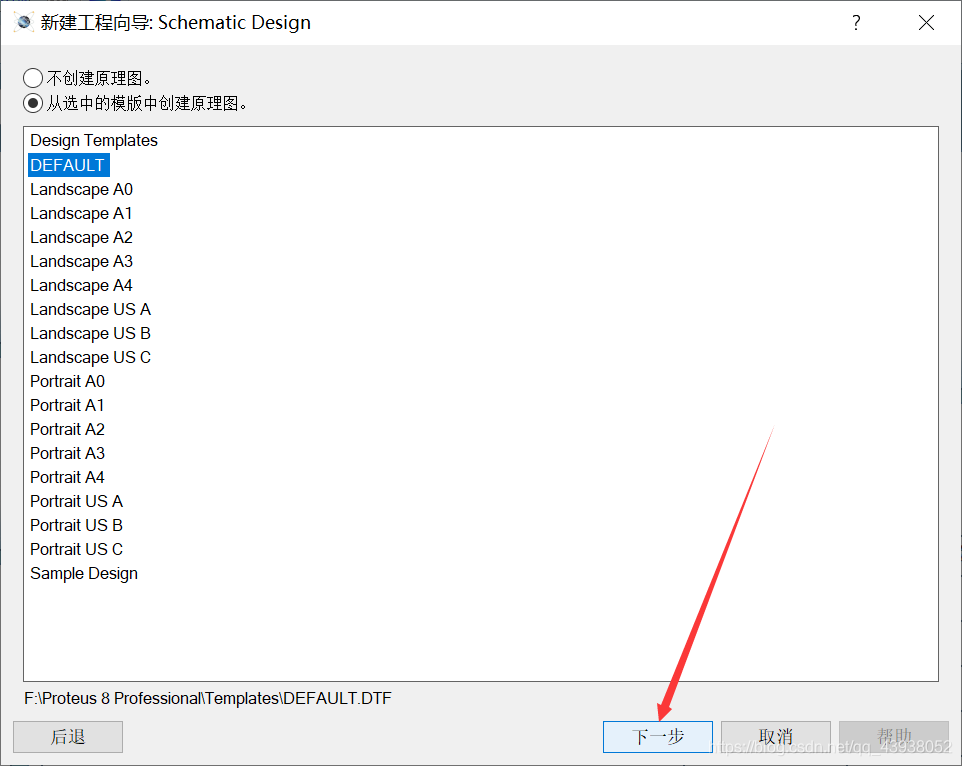

1.新建工程，名字随意。

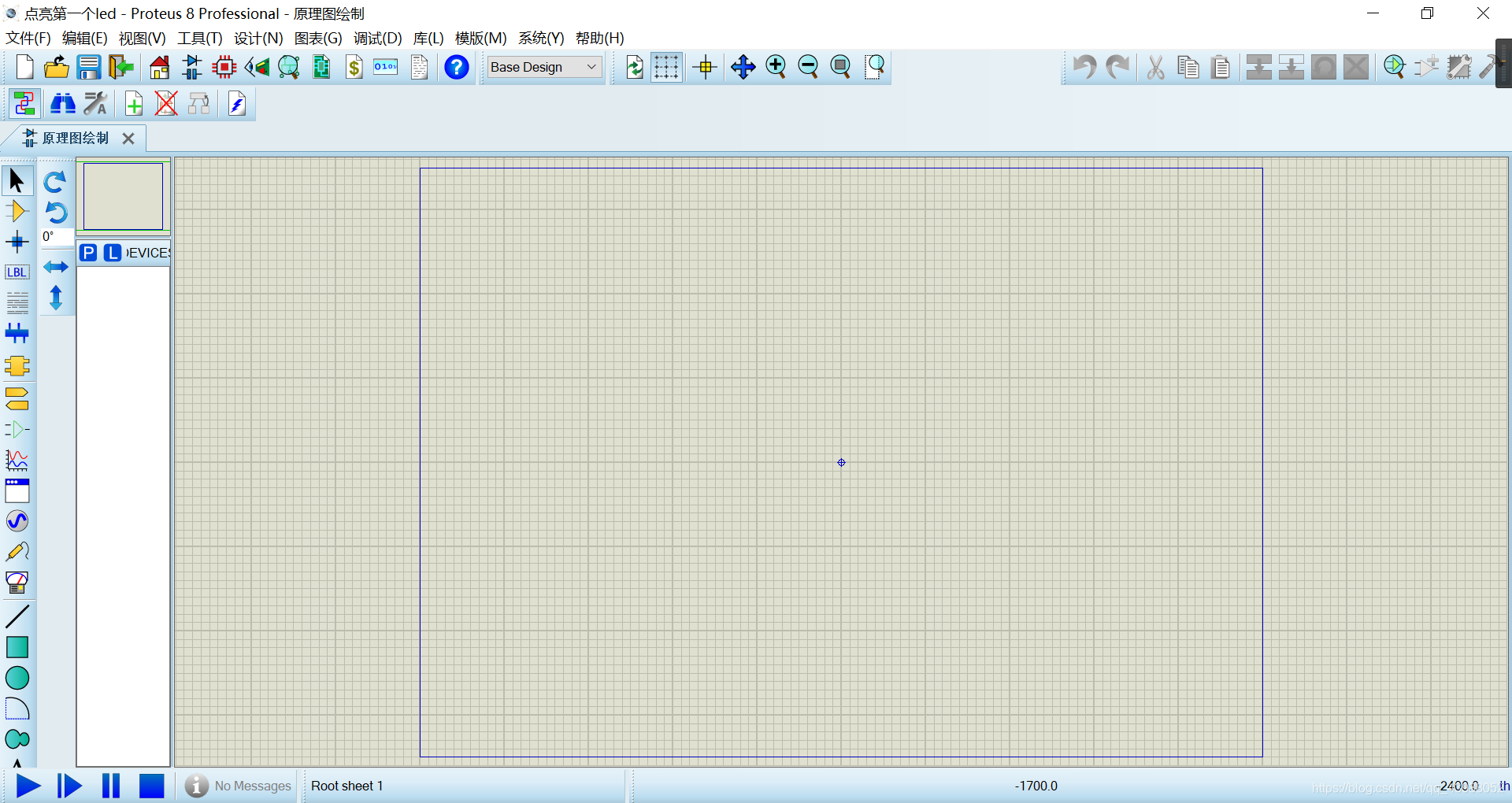

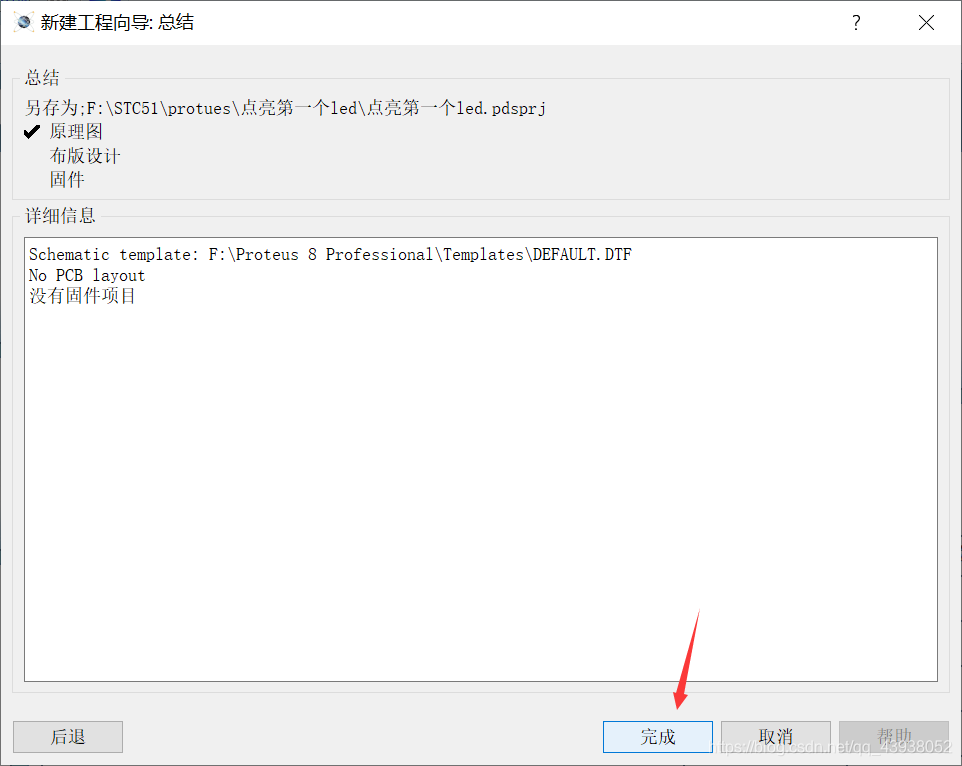

工程已经搞好。

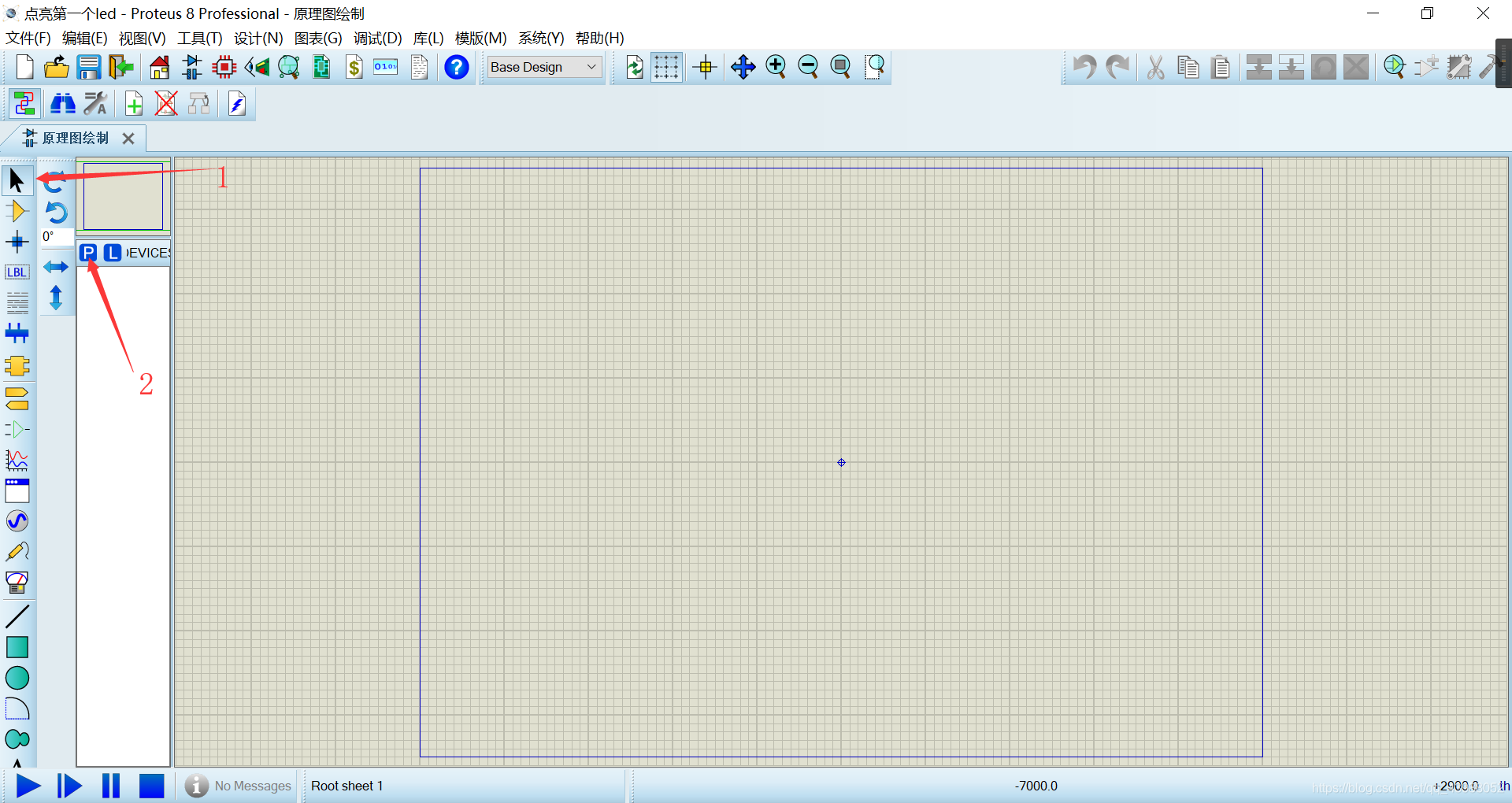

2.搞个芯片进来，爽一波。

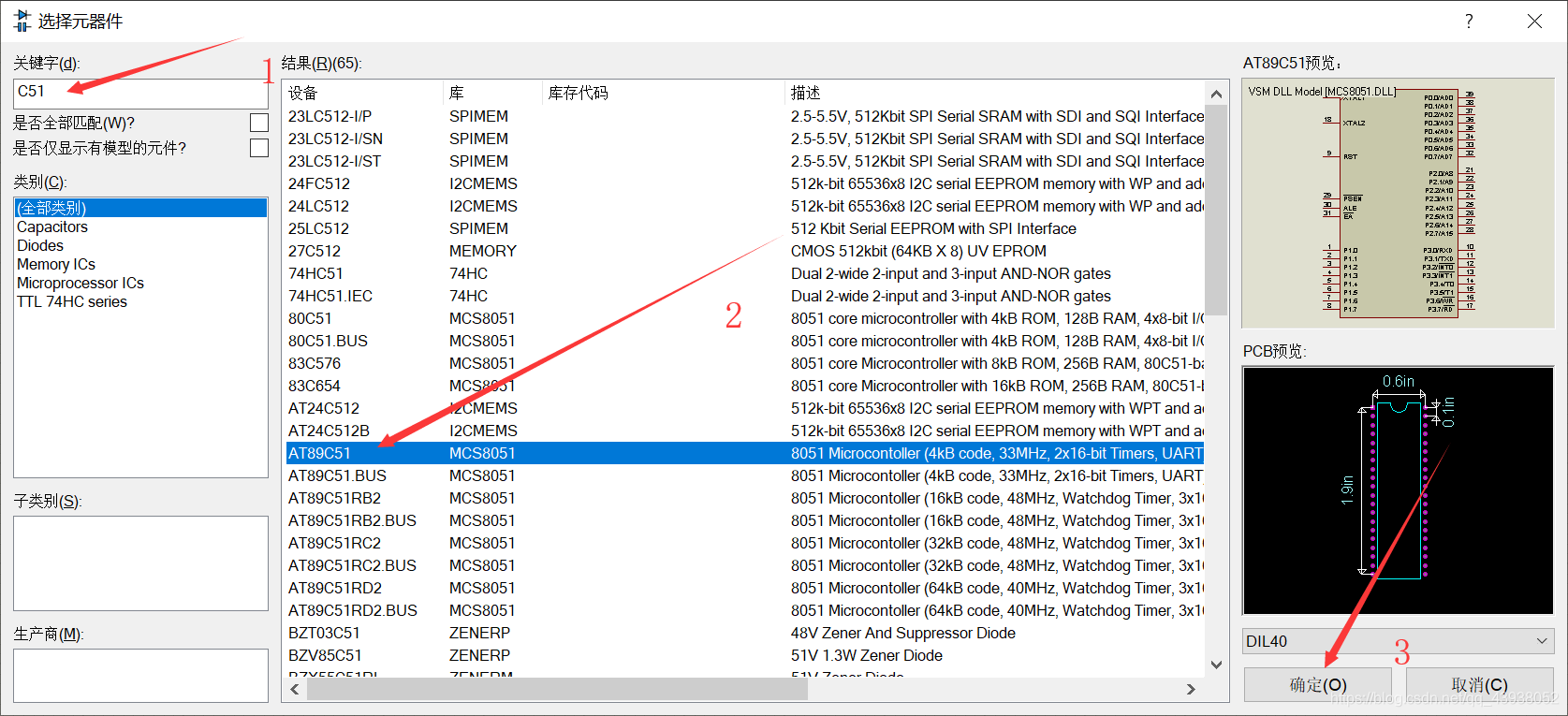

添加51芯片

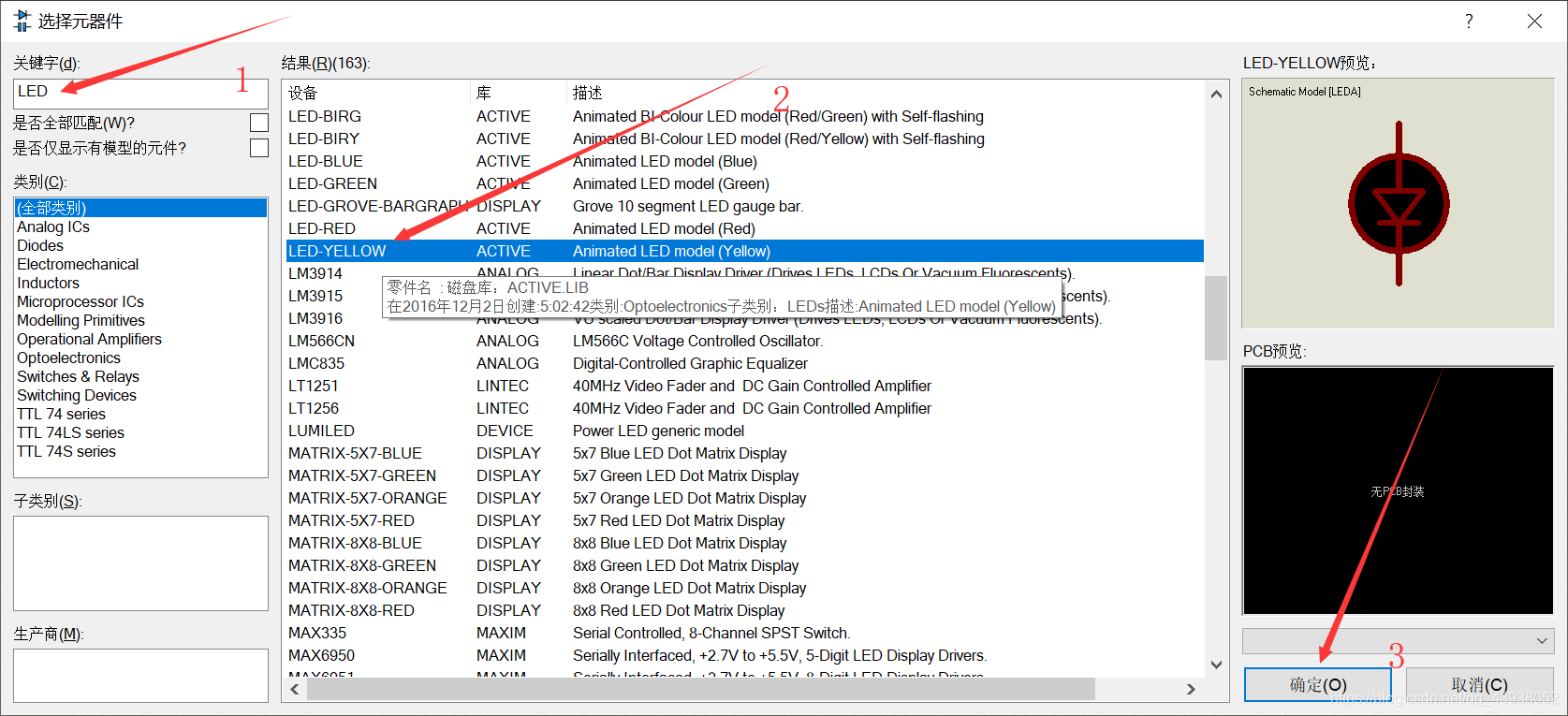

搞个yellow快乐一哈

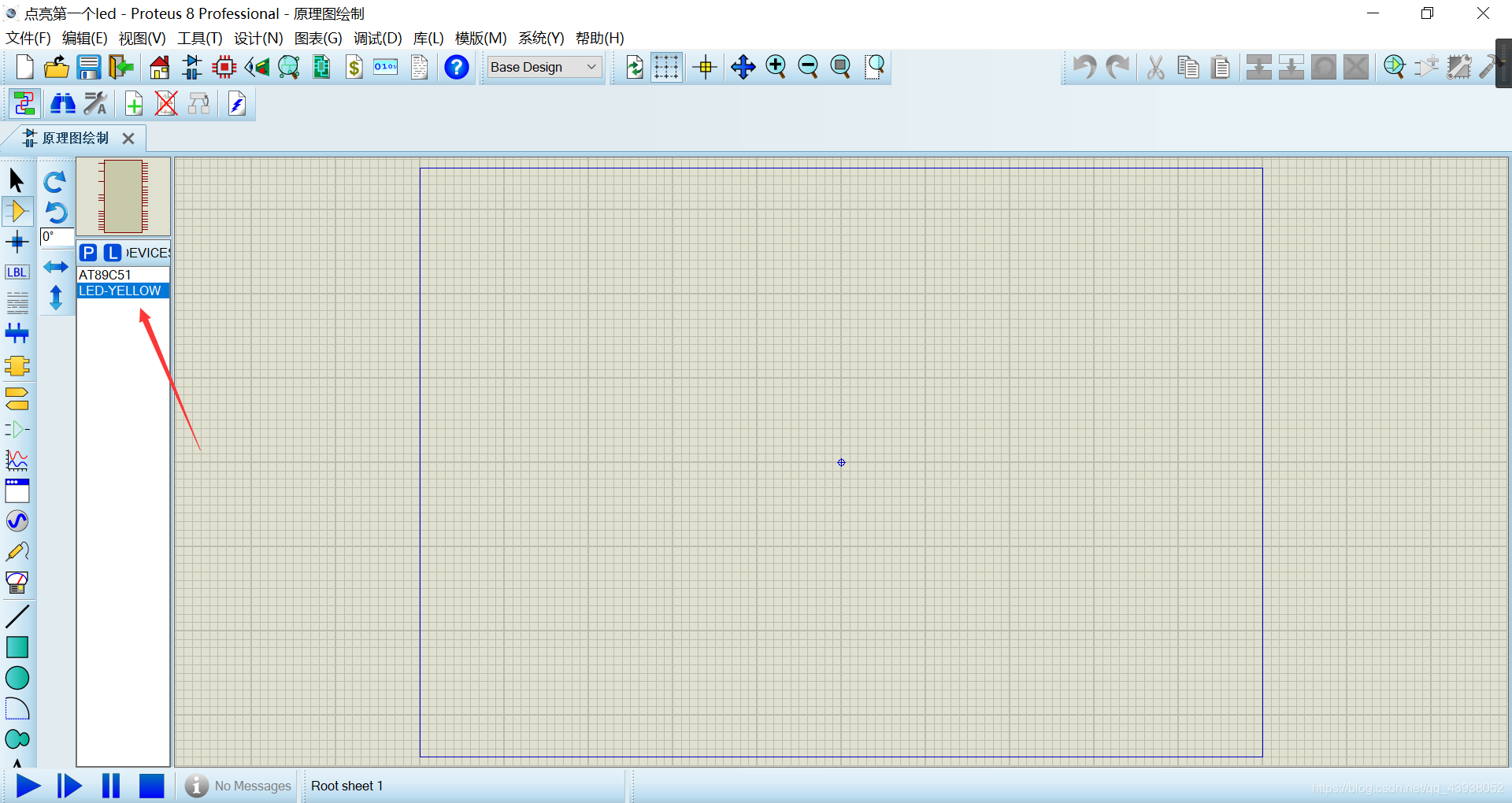

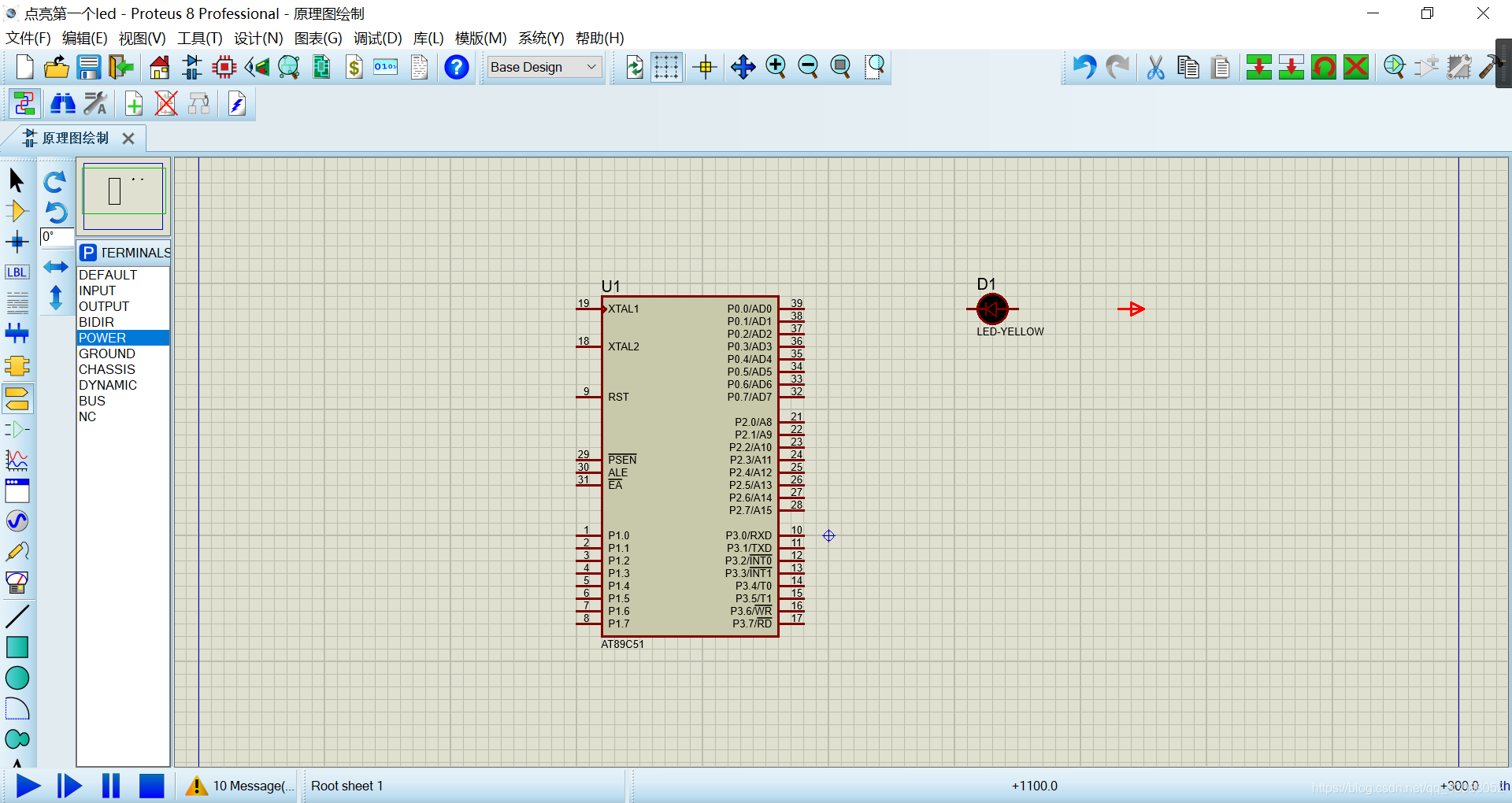

3.元件已到位，搞起。

把元件搞到右边的板子。然后加个电源。

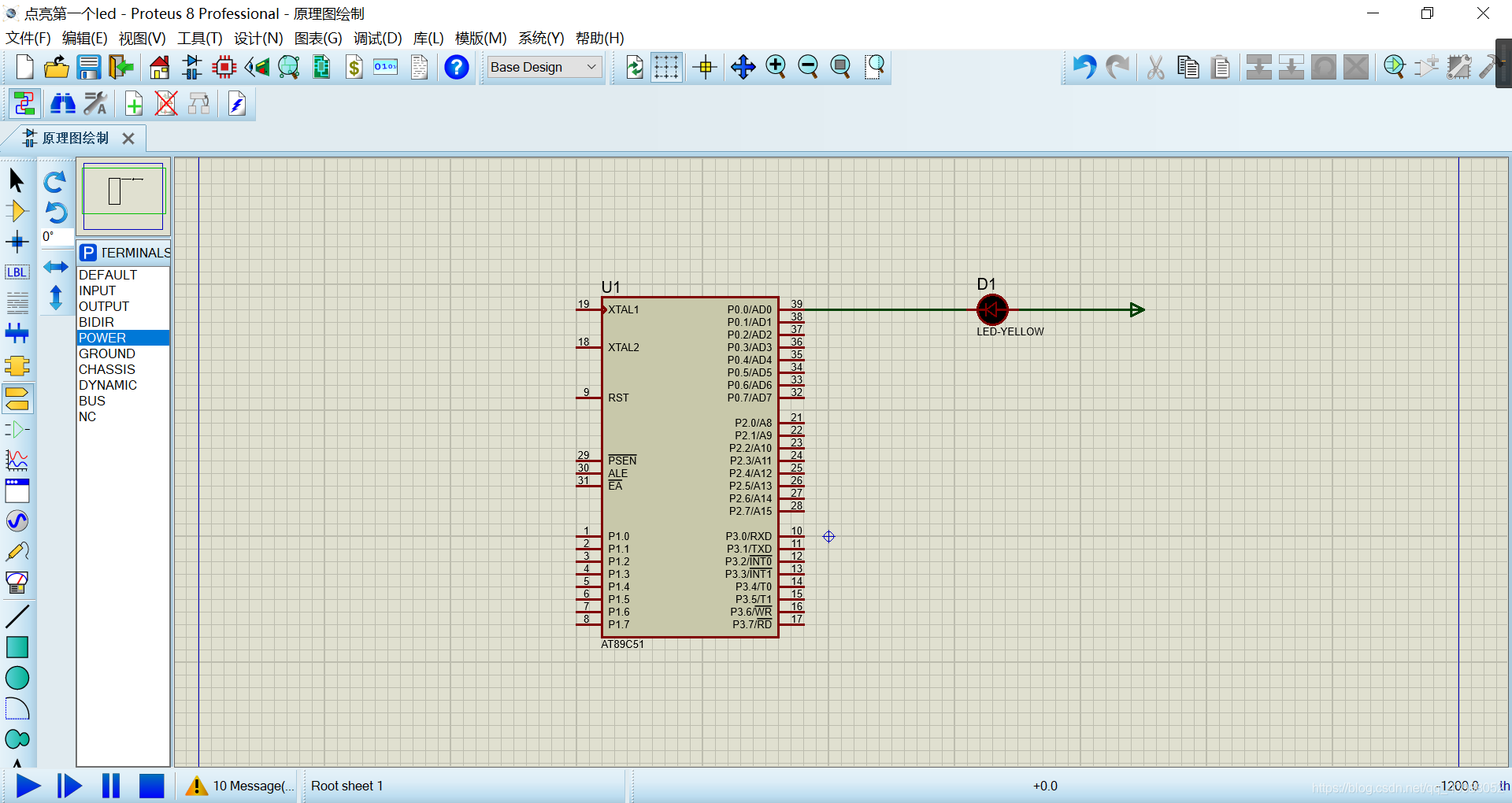

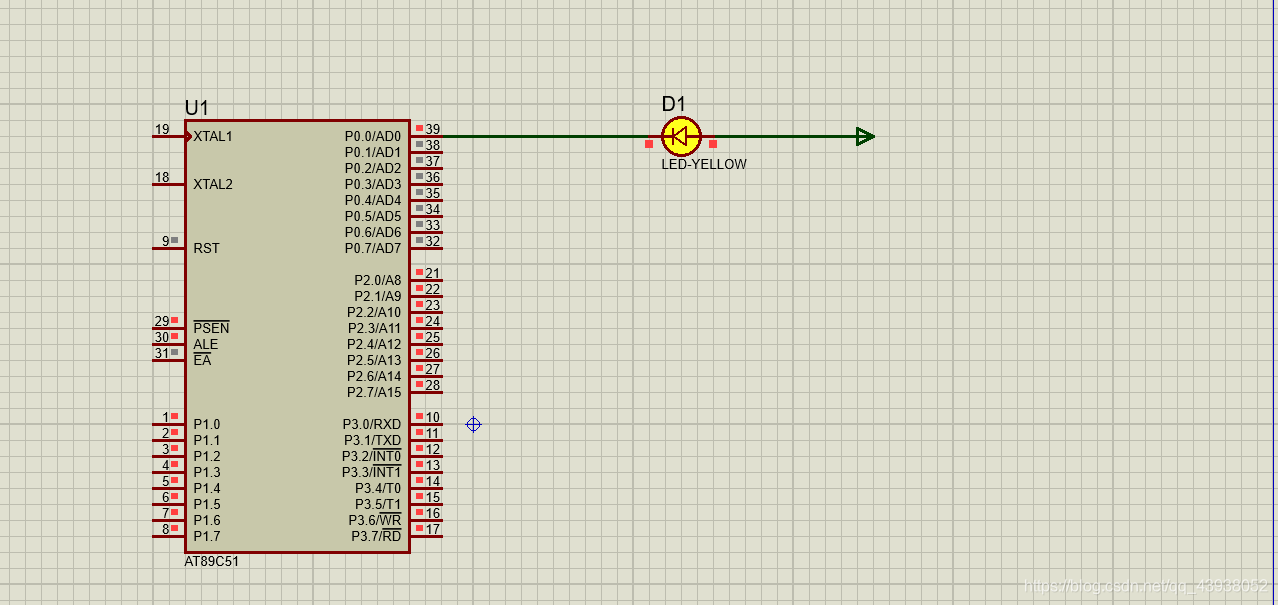

连线

OK，可以搞代码喽。

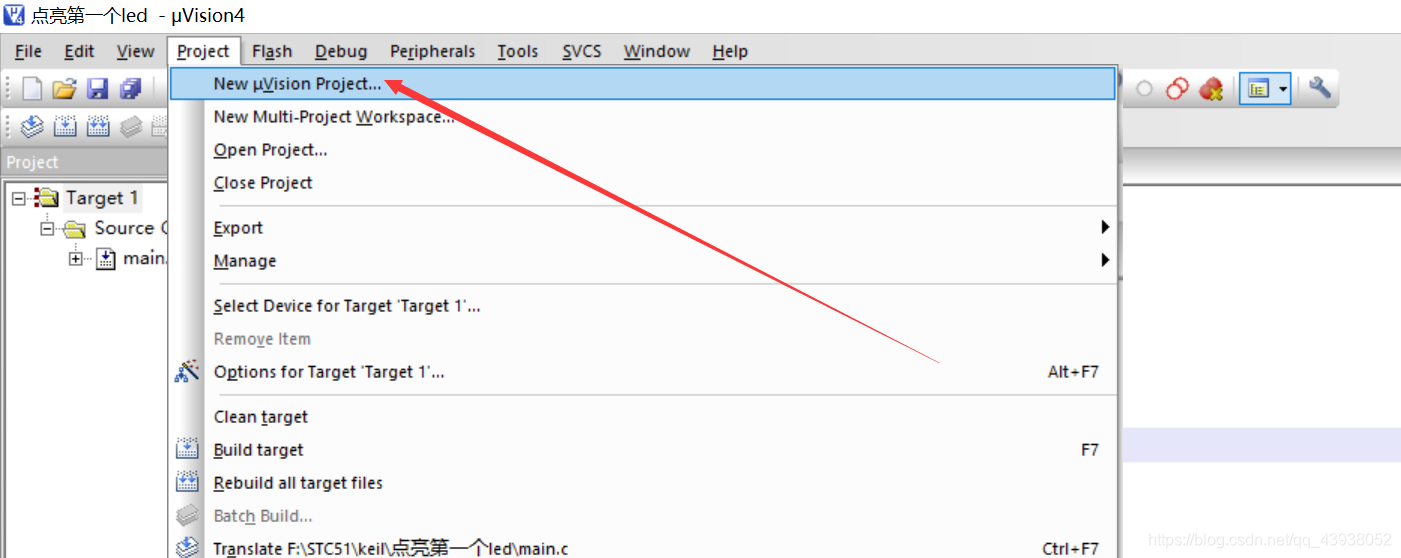

在这我也做个keil新建工程的教程吧。

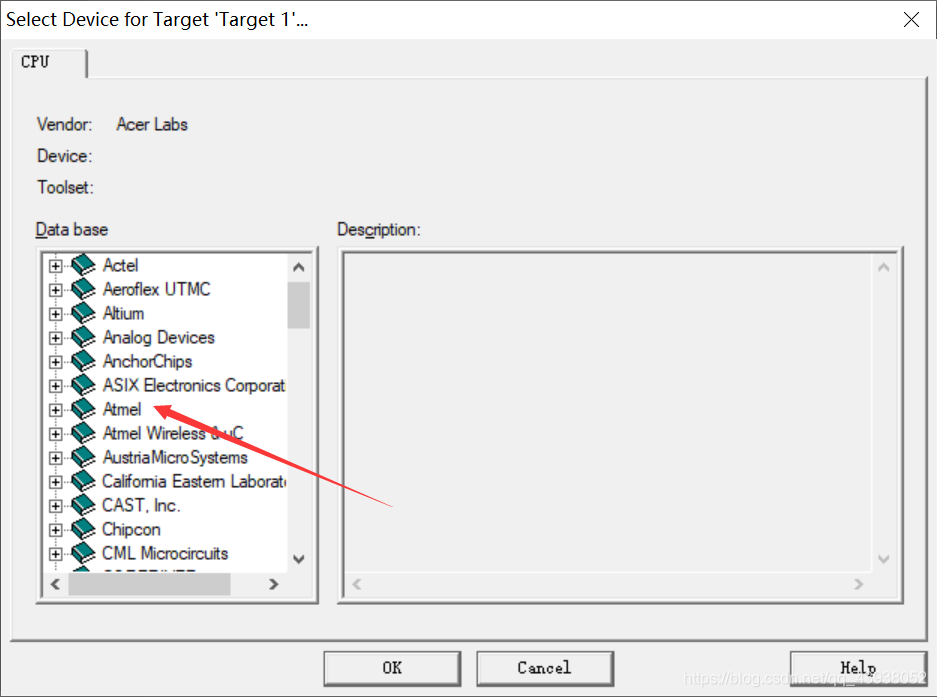

选好路径后，选择CPU，这里我们选择Atmel

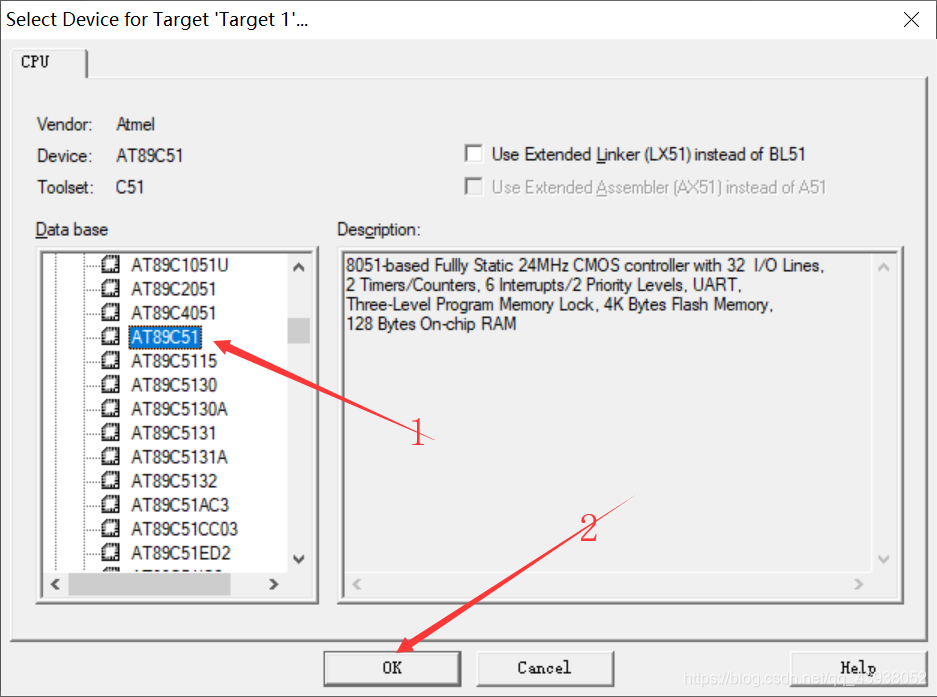

选择AT89C51

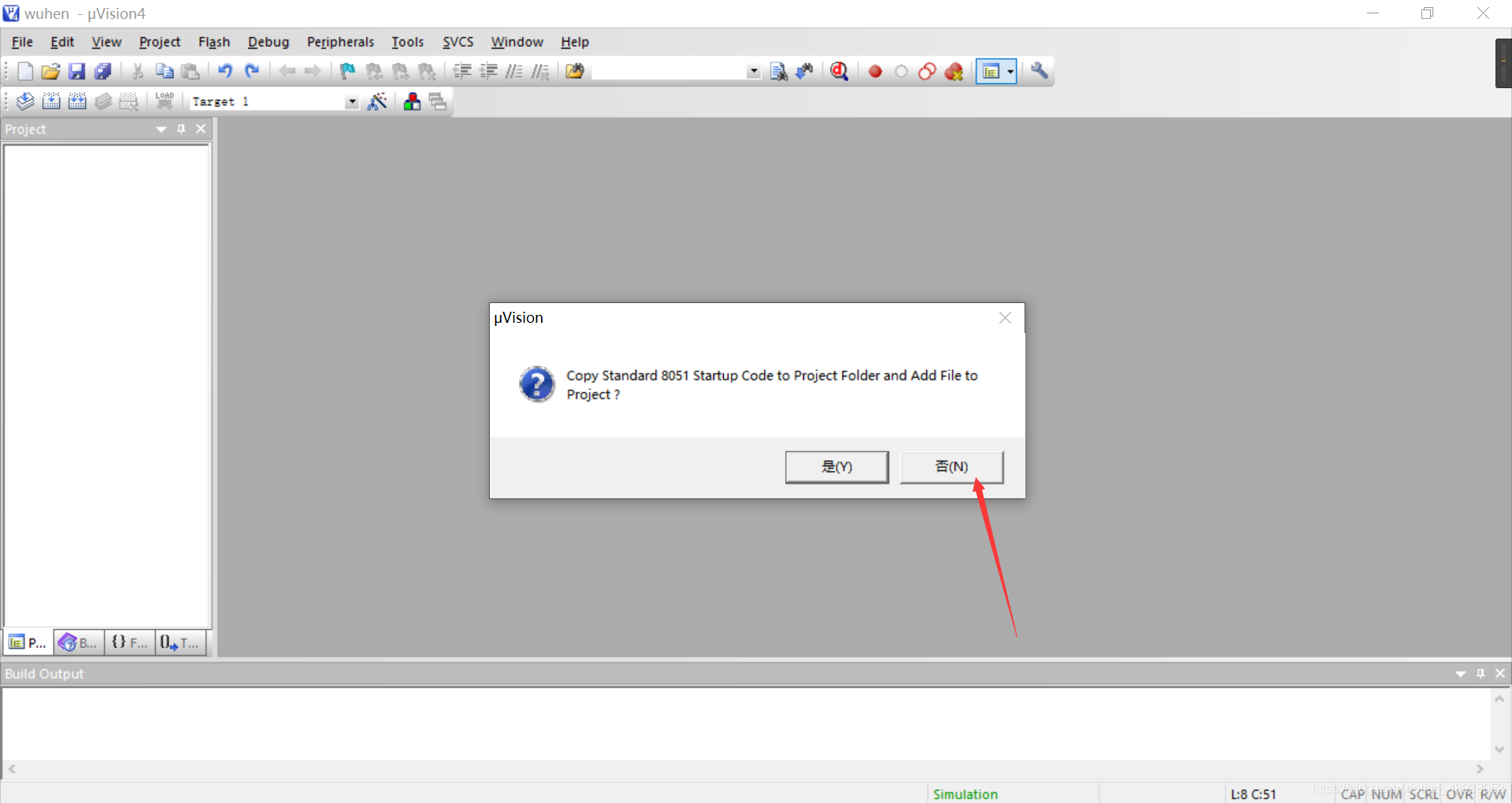

选择否

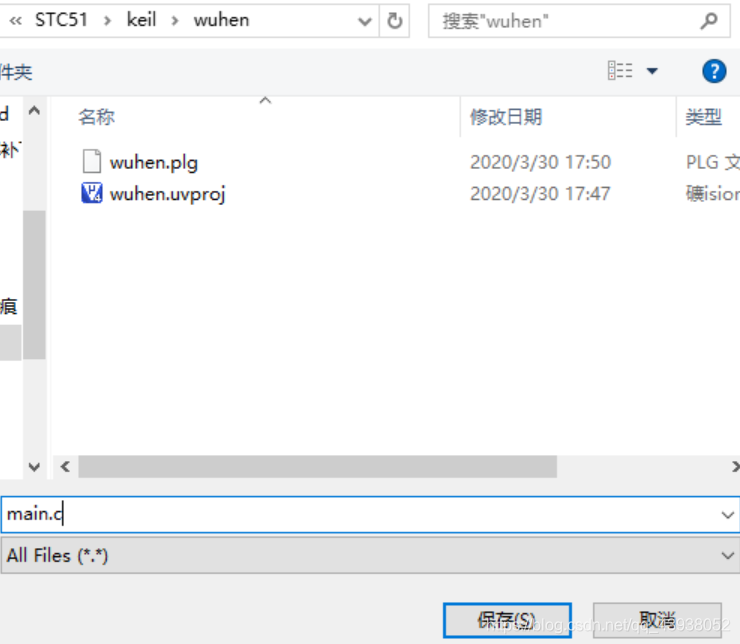

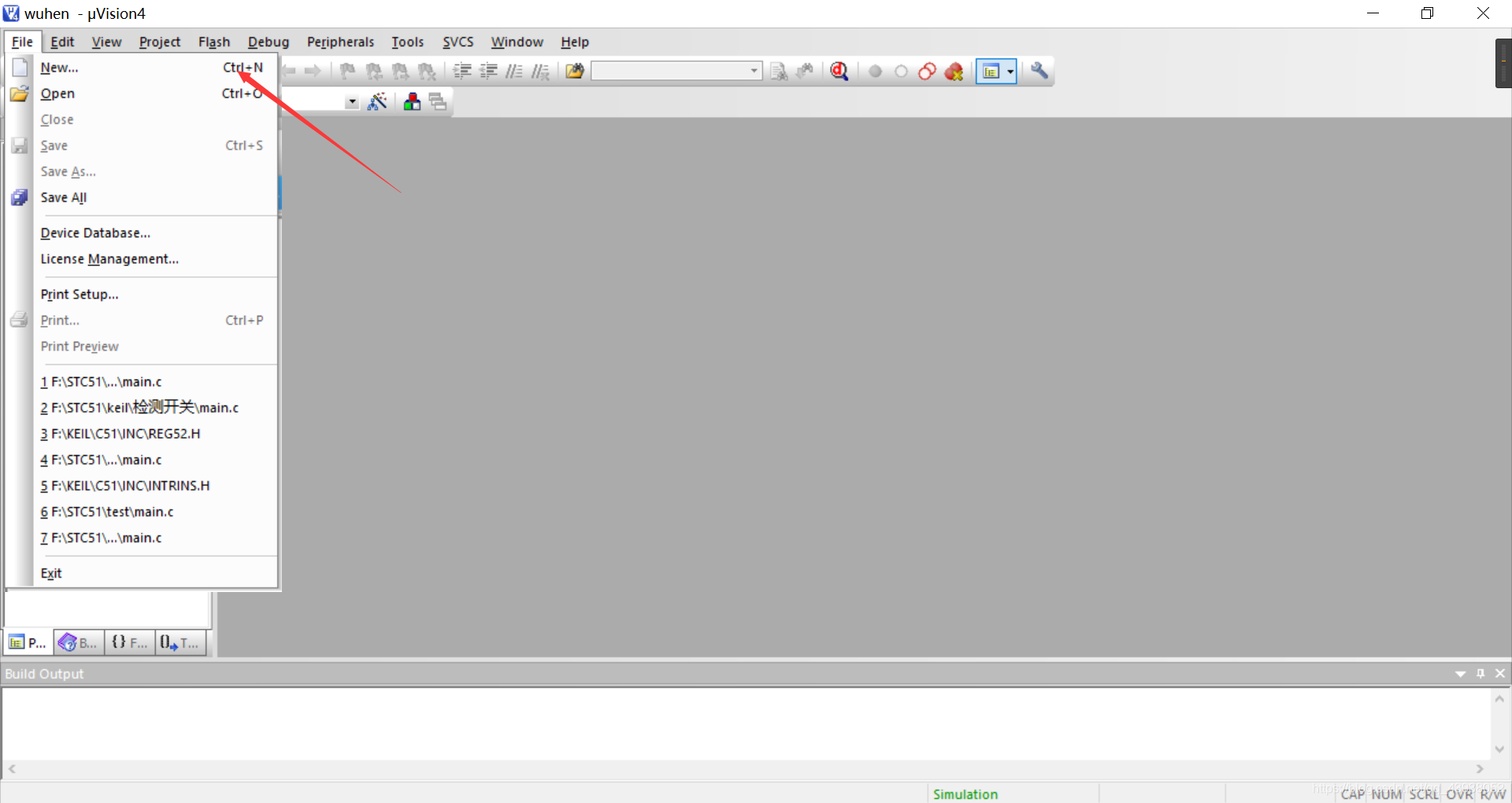

新建文件，命名随意（我命名main.c）

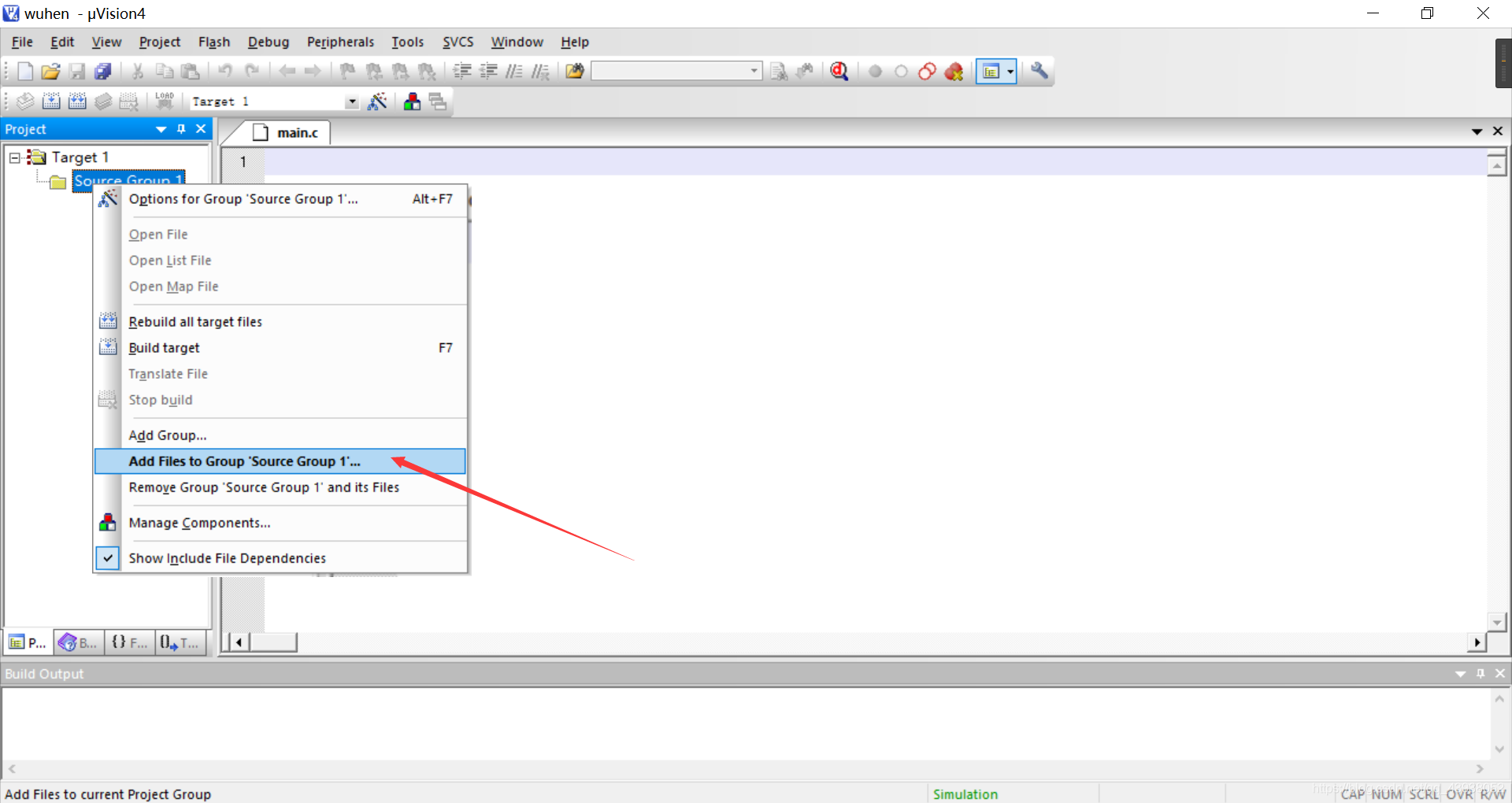

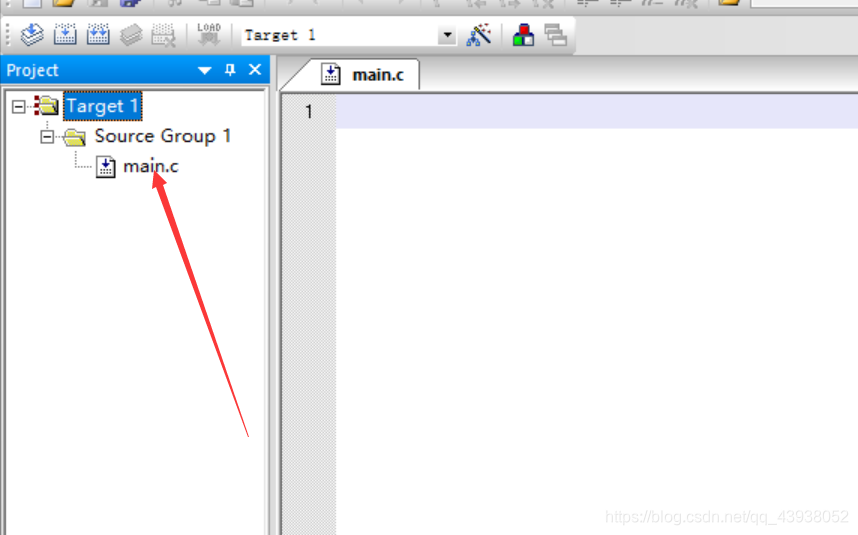

添加文件

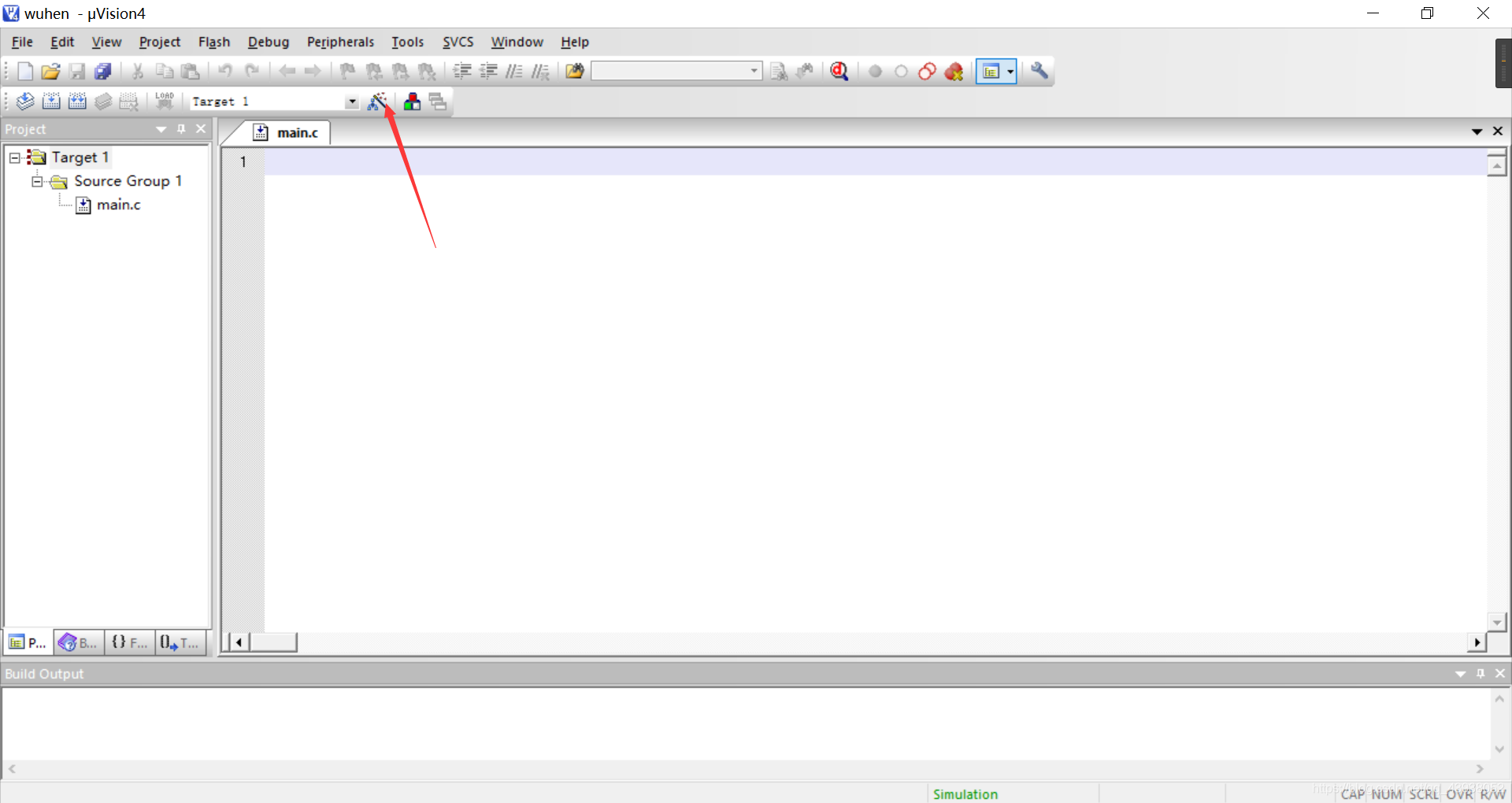

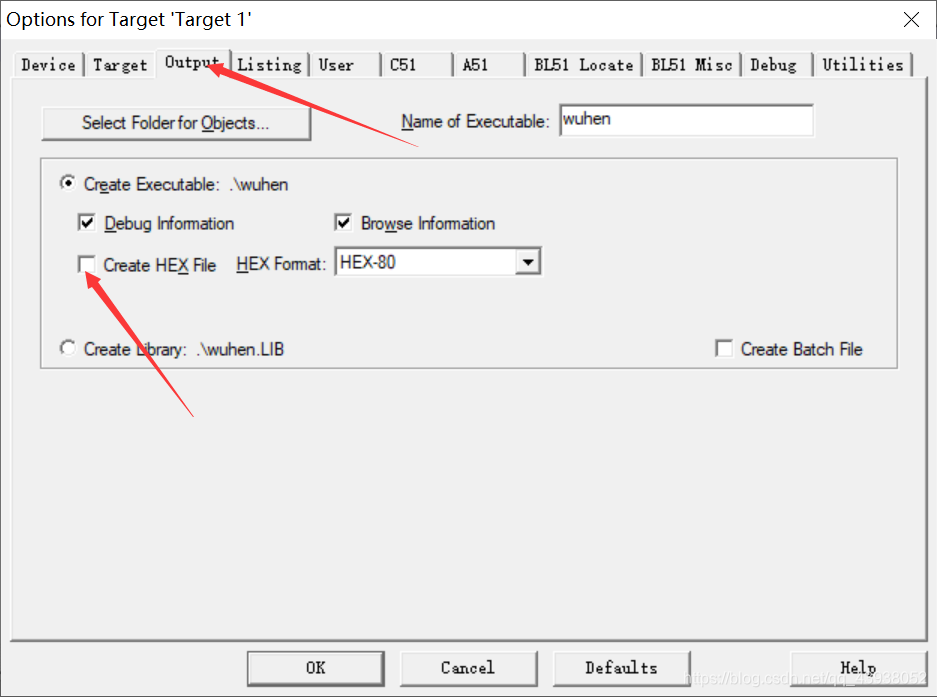

勾选，否则没有hex文件。

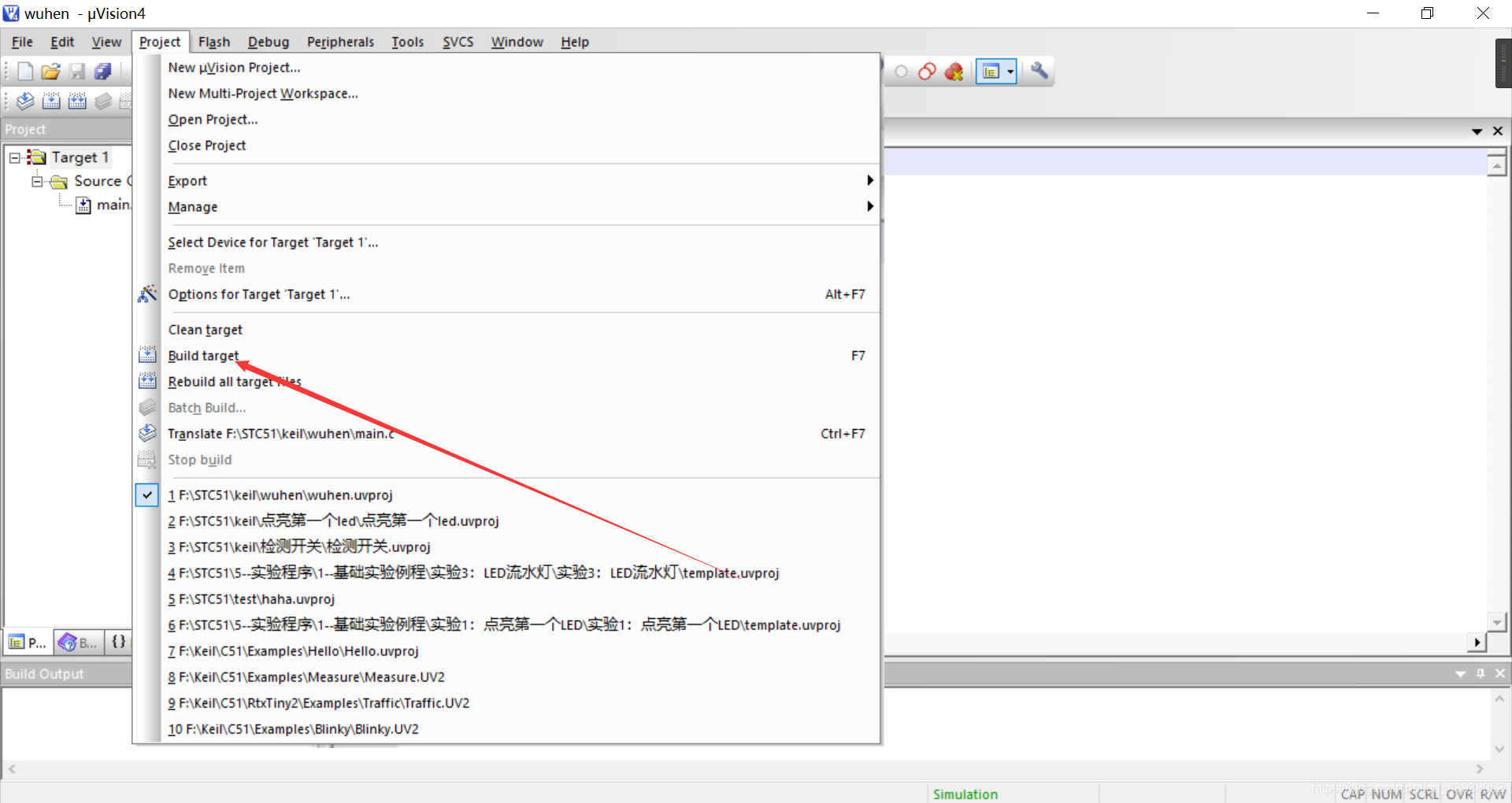

写好代码，Build工程

keil操作：
代码

#include<reg52.h>
sbit led = P0 ^ 0;
void main()
{
	led = 0;
	while(1)
	{
	}

}

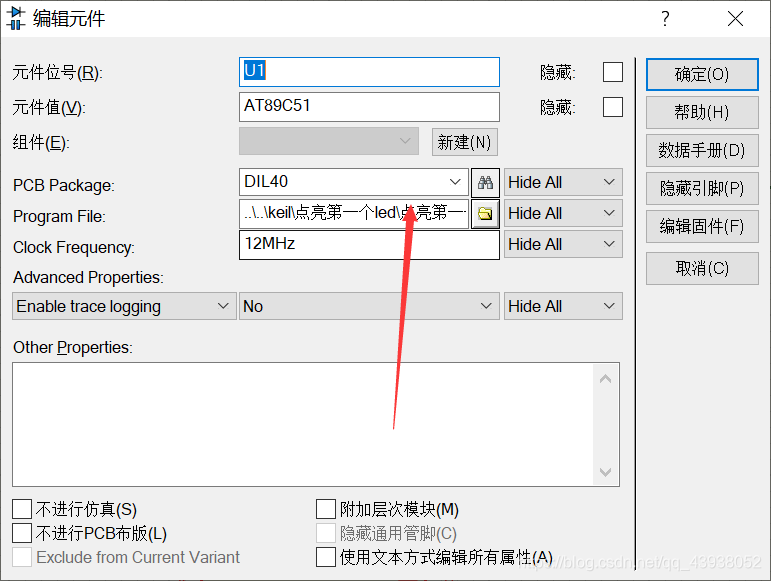

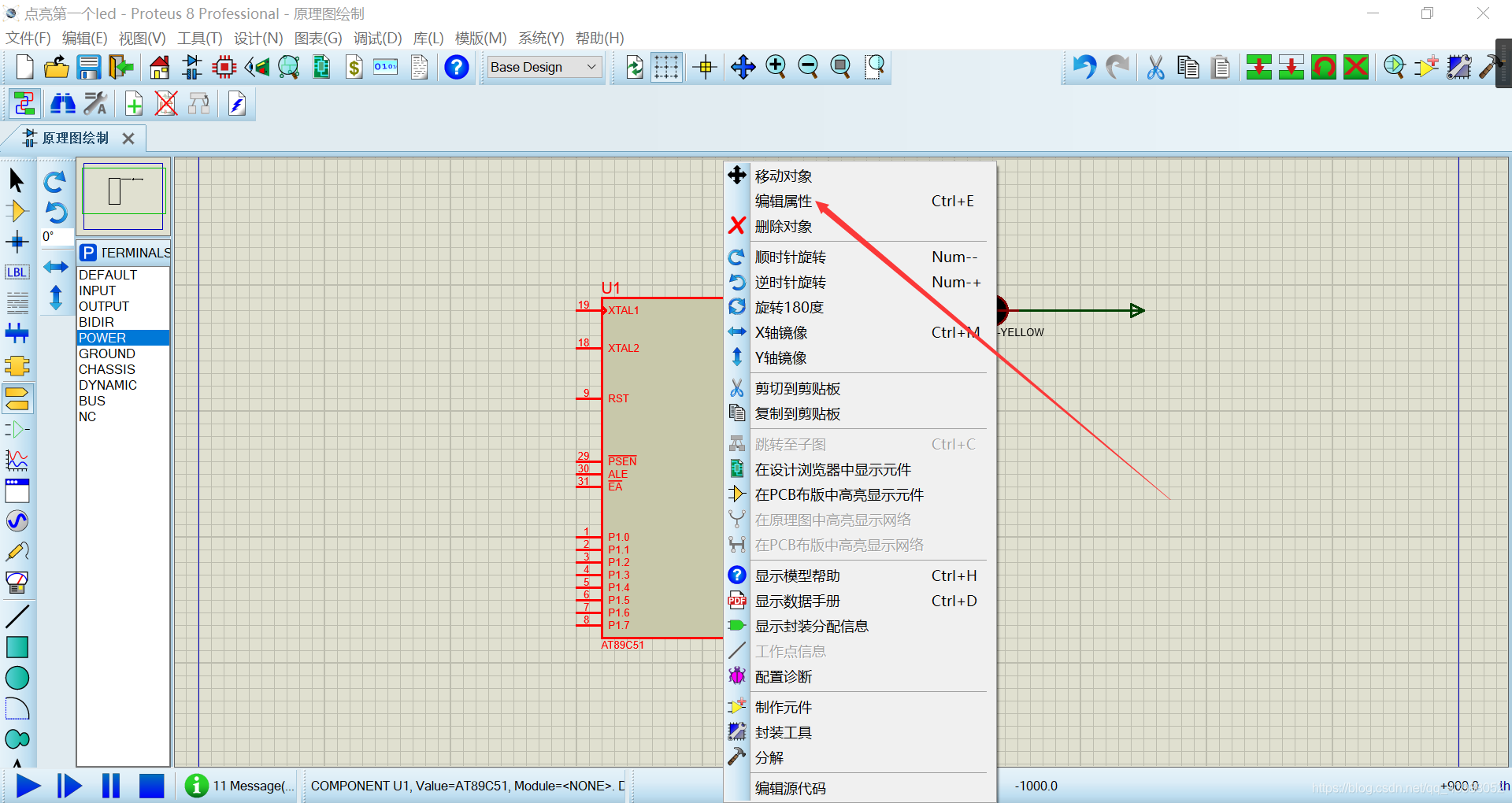

Build 工程后，在proteus右键芯片，编辑属性

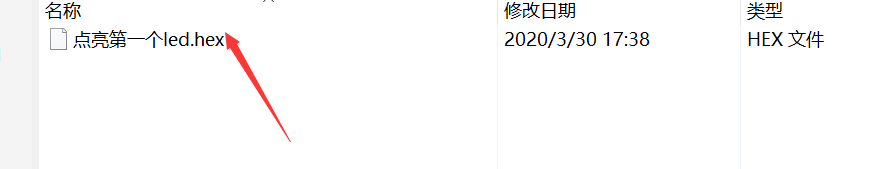

将keil生成的hex文件导入

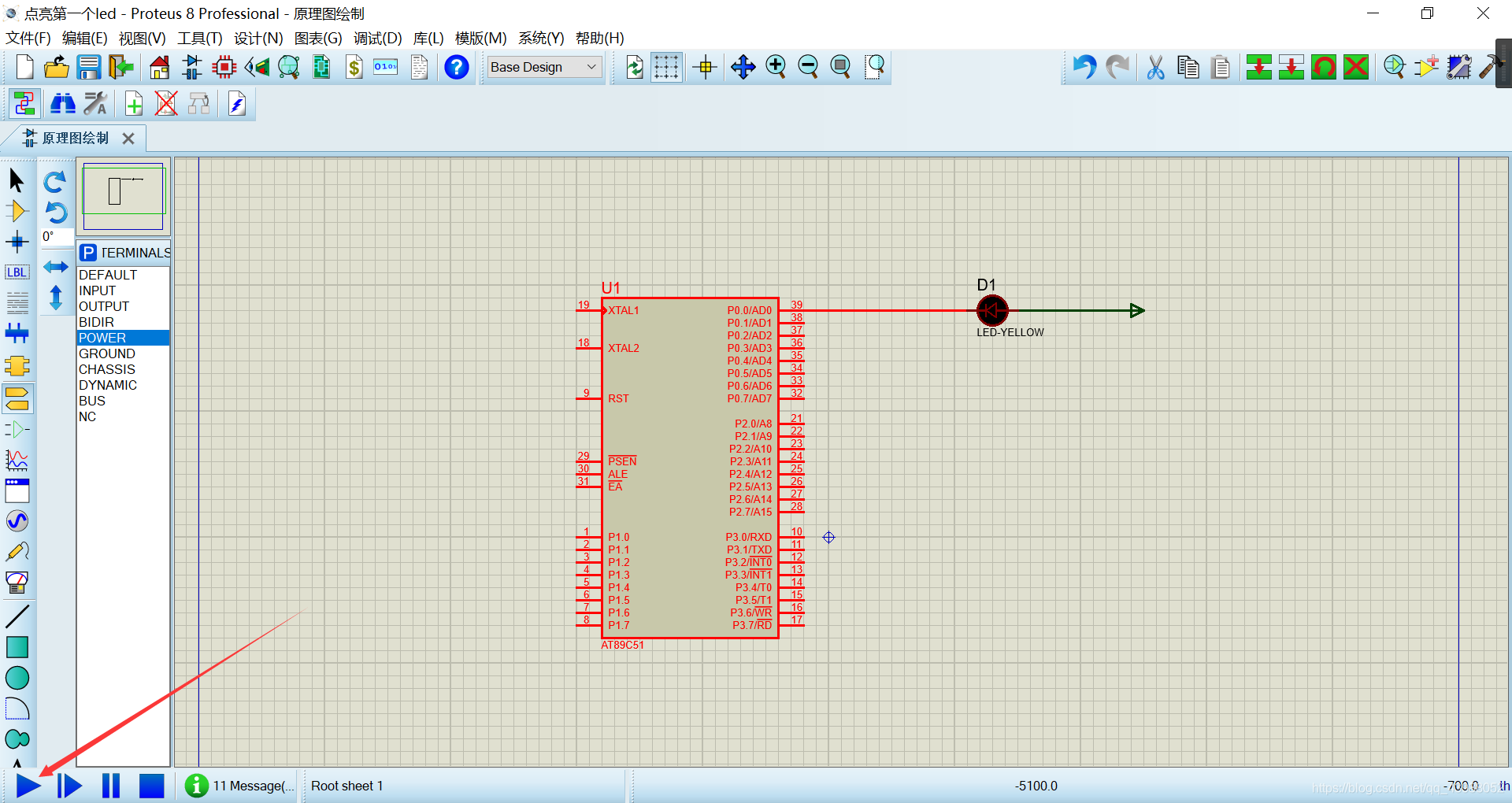

点击，开始仿真。
