初试Cisco Packet Tracer–4——部署DHCP、DNS、Web服务器

1.实验环境

1.win10
2.Cisco Packet Tracer-7.3.1.0362(下载链接)

2.环境搭建

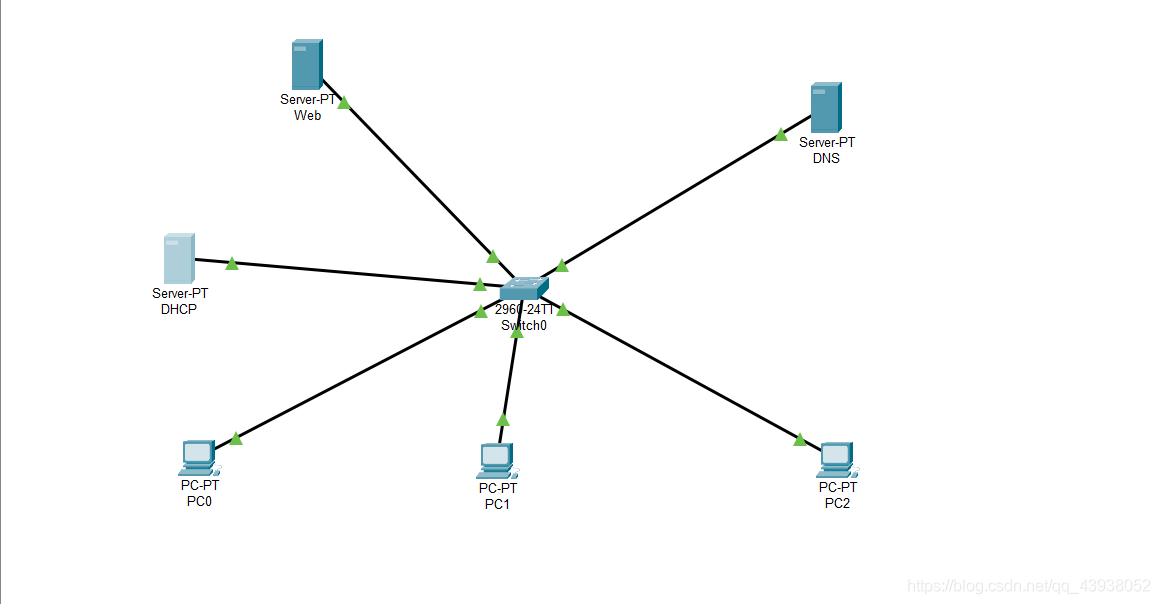

网络拓扑图
3台server设备、3台PC设备、1台交换机2960
在这里插入图片描述

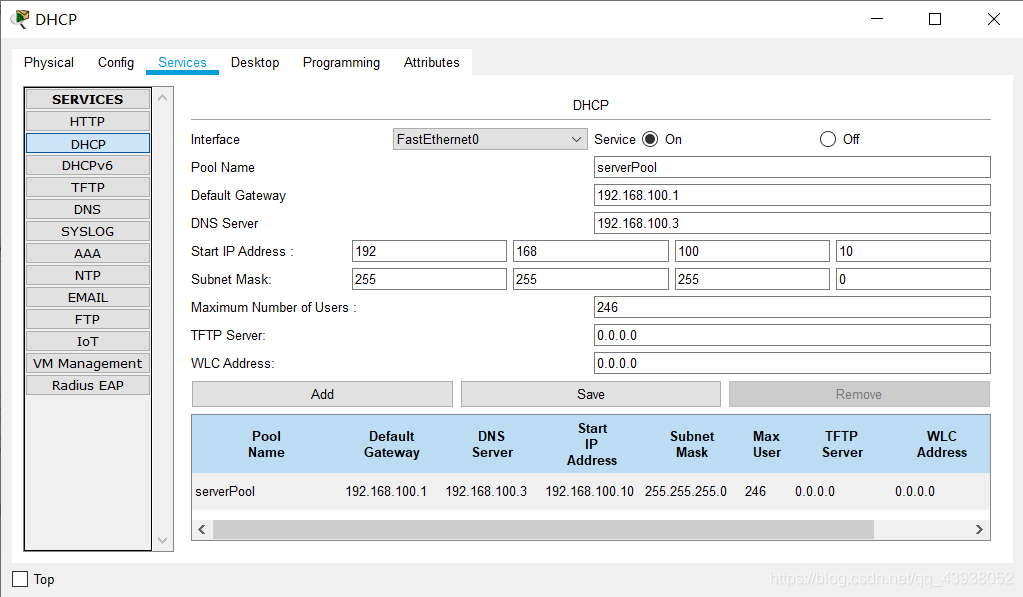

DHCP服务器配置，开启DHCP。
在这里插入图片描述

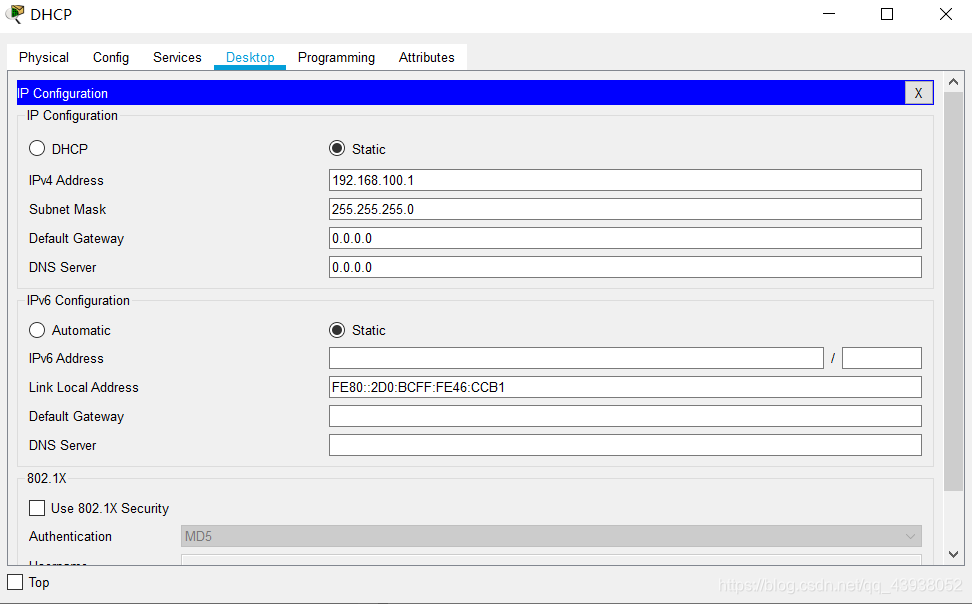

ip配置为静态
在这里插入图片描述

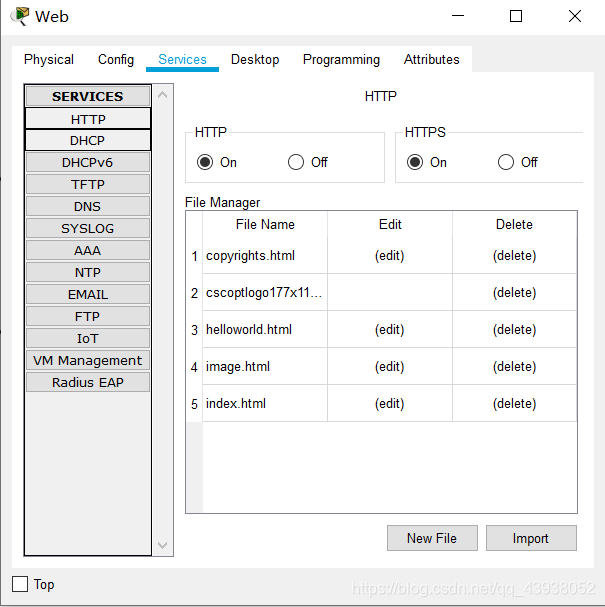

Web服务器配置，开启HTTP
在这里插入图片描述

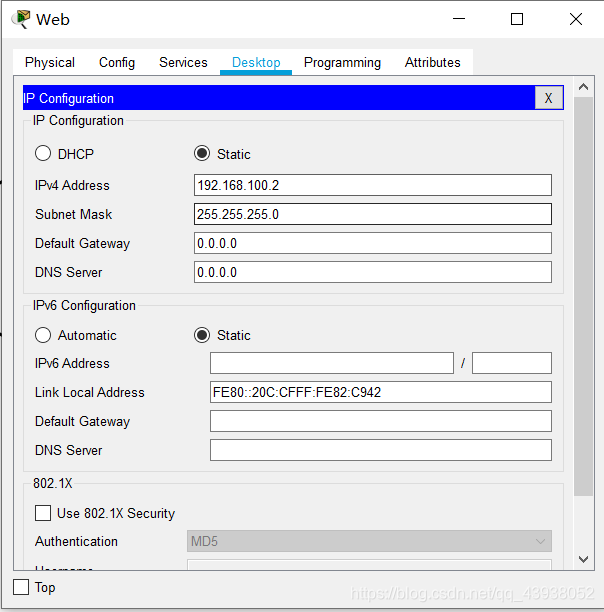

IP配置为静态ip
在这里插入图片描述

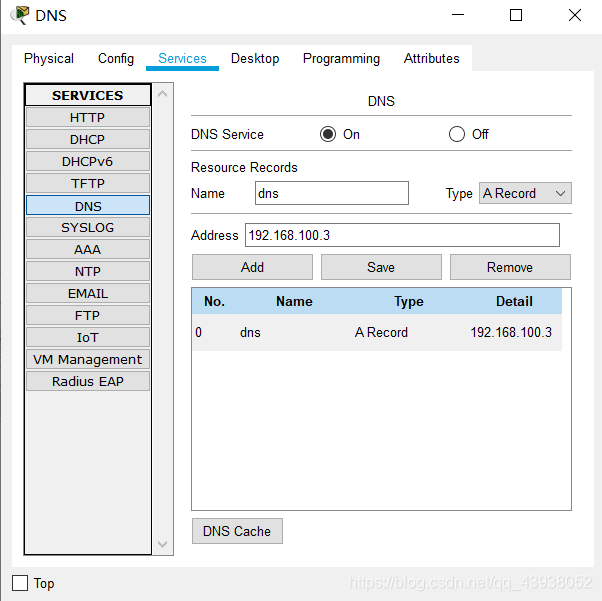

DNS服务器配置，开启DNS

在这里插入图片描述

ip配置，其实网关这玩意不填也可以，反正在同一个子网。
在这里插入图片描述

3.DHCP服务仿真

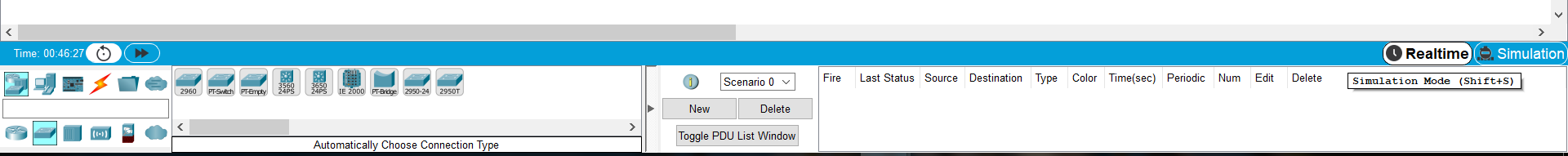

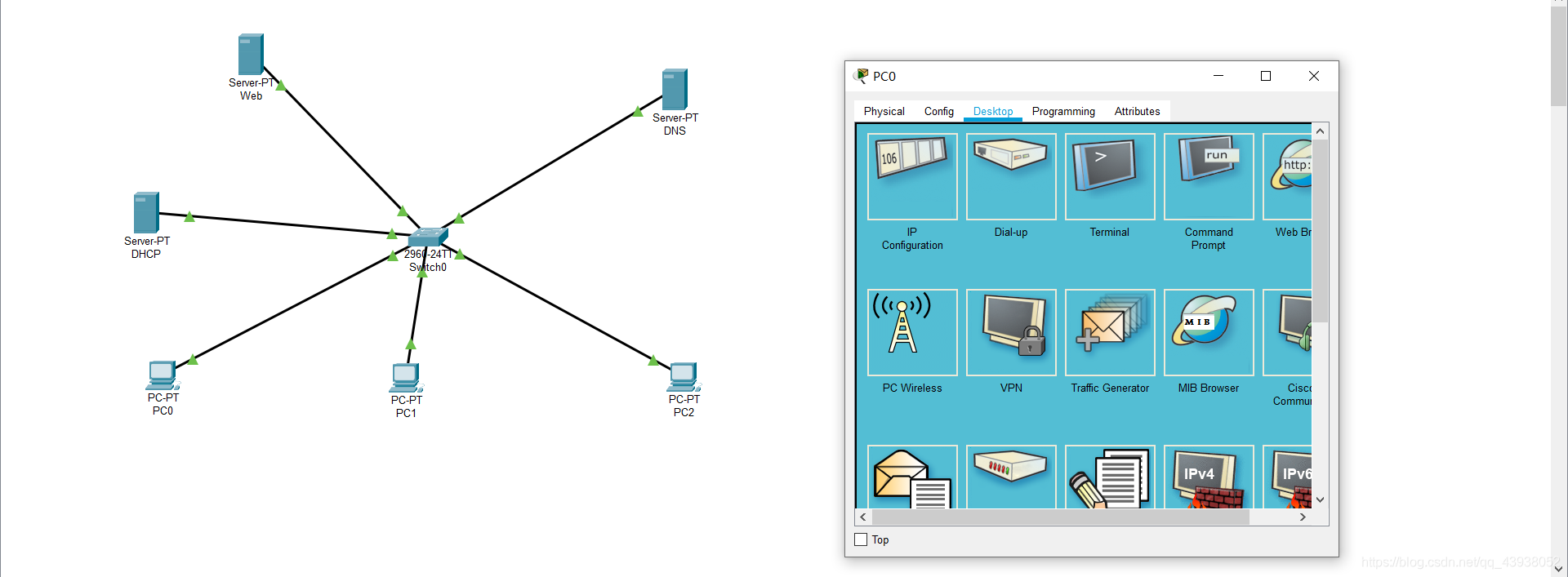

步骤： 点击下图simulation，点击>>PC0>>Desktop>>IP Configuration

在这里插入图片描述
在这里插入图片描述

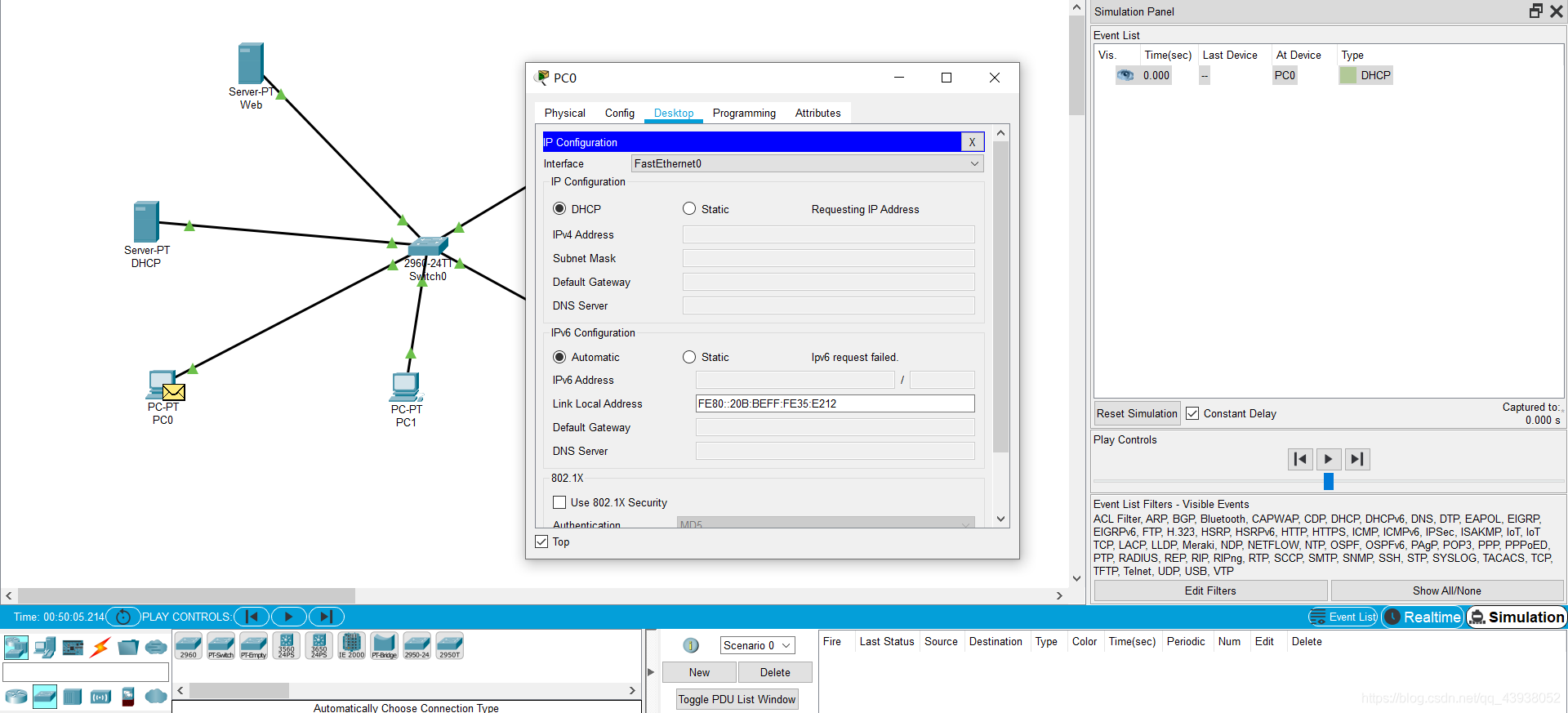

点击DHCP，此时PC0开始向DHCP服务器获取ip。具体过程请点击下一步观测。
在这里插入图片描述
4.Web访问仿真

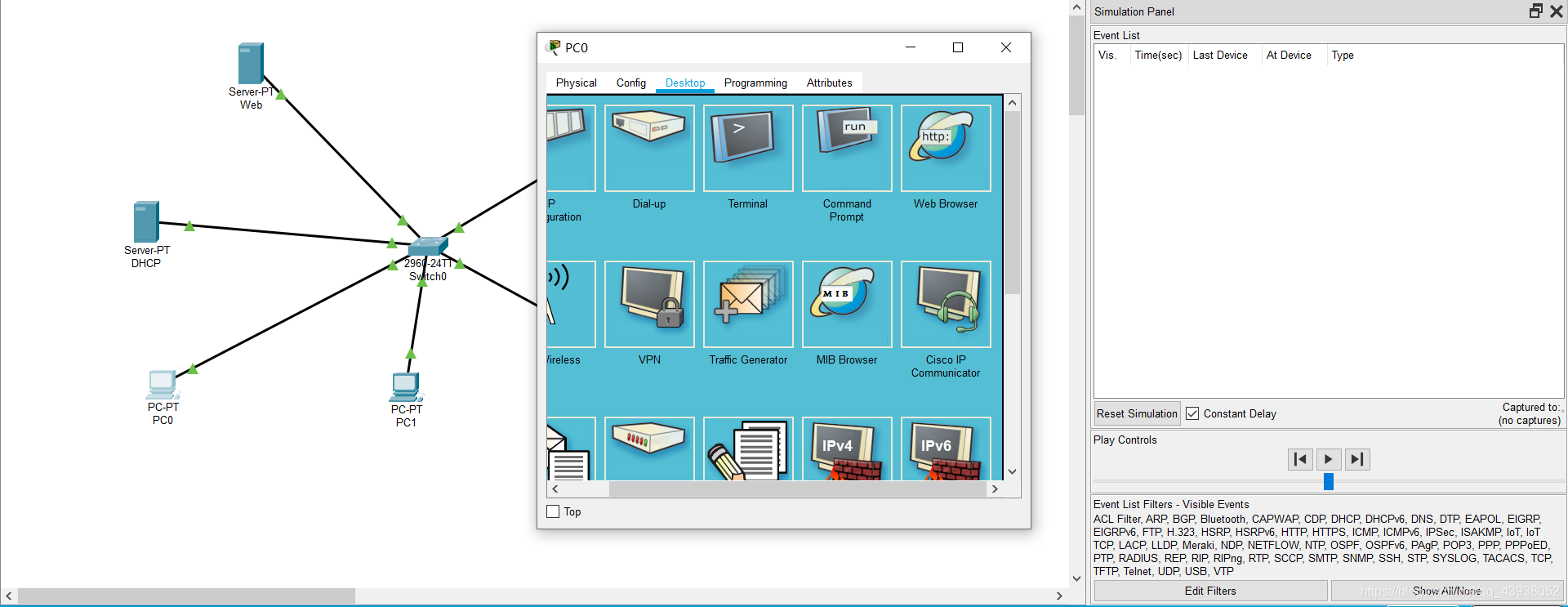

依旧使用PC0>>打开Web Browser
在这里插入图片描述

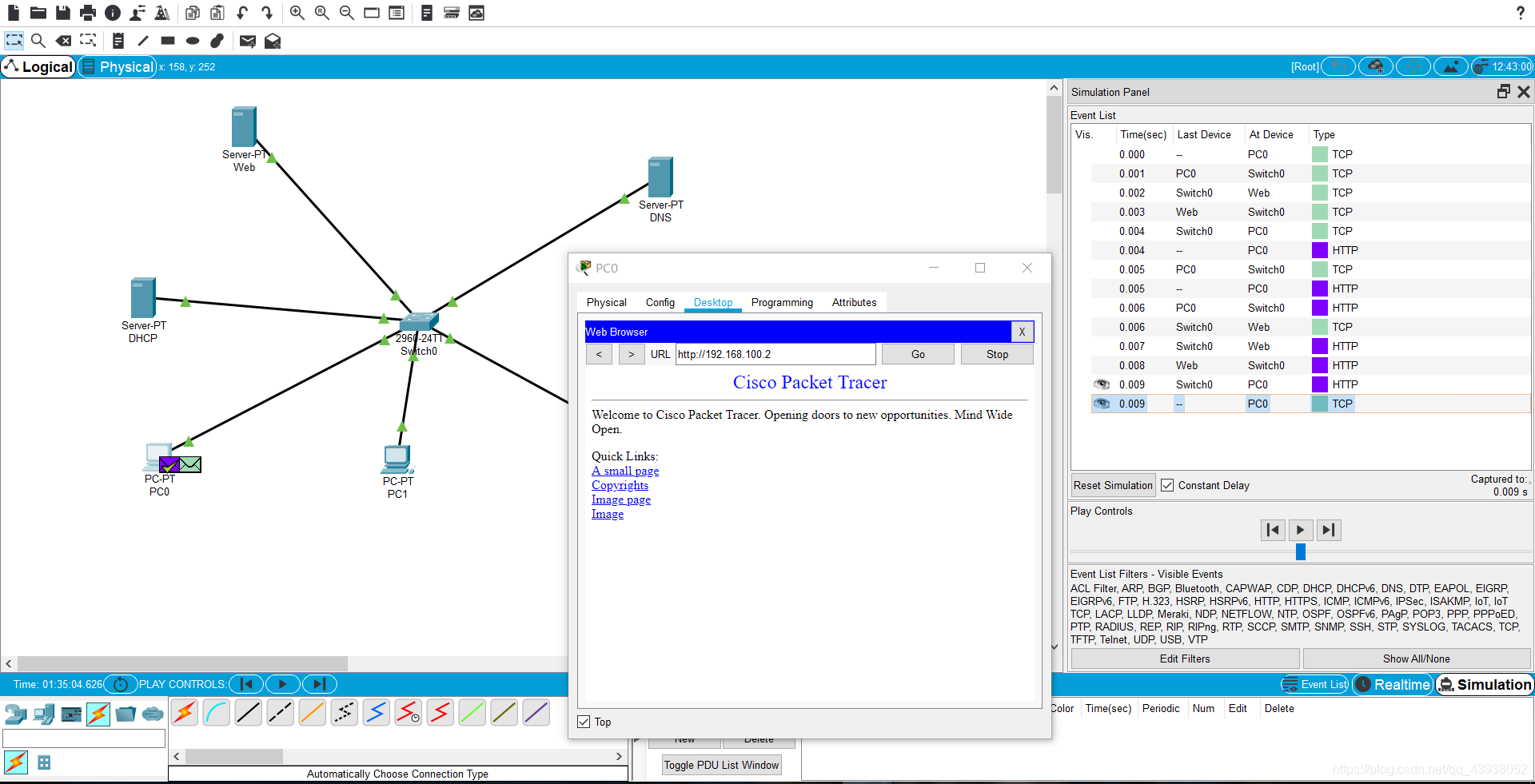

访问Web服务器192.168.100.2，详细过程请观察仿真。

在这里插入图片描述
5.DNS服务
依旧使用PC0>>打开Web Browser
在这里插入图片描述

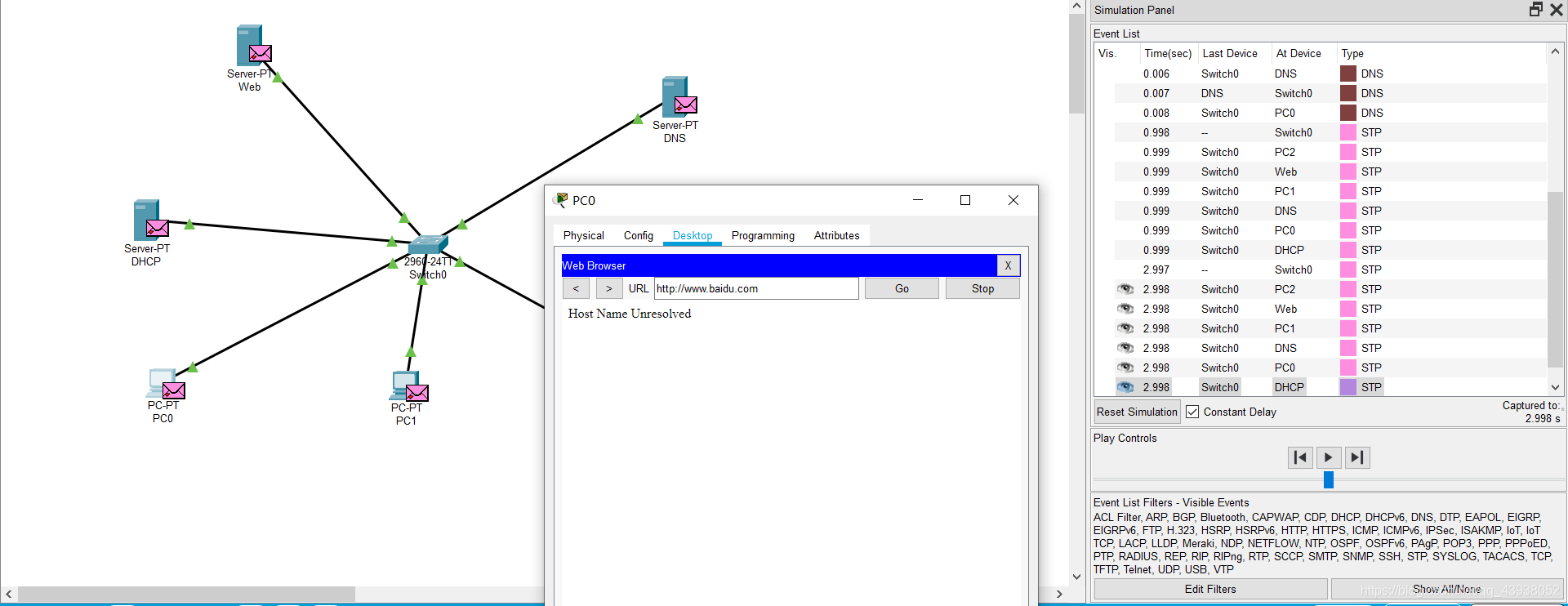

这次访问www.baidu.com，观测请求DNS服务器的过程。

在这里插入图片描述
由于我们的DNS服务器没有数据，无法解析域名对应的ip，最后提示Host Name Unresolved
