TTL门电路,万用表测量输入端的电压

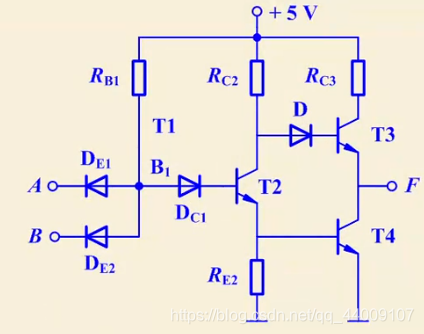

与非门内部电路图
根据数电书阎石那本,116页的内容,可以等效为下边的图
B
1
B_1
B1处的电压最少为1.4V才导通
当A输入是悬空或者高电平或者接了个很大的电阻,那么
D
E
1
和
D
E
2
D_{E1}和D_{E2}

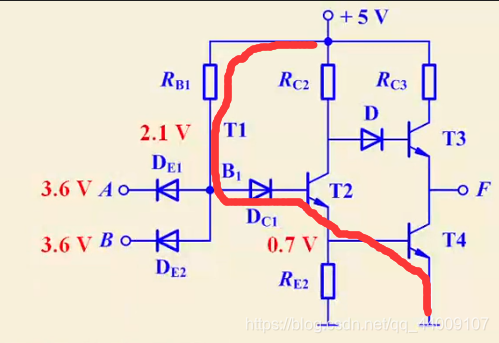

DE1和DE2都不导通,那么
这样
B
1
B_1
B1处的电位等于2.1V,因为相当于导通了三个二极管。

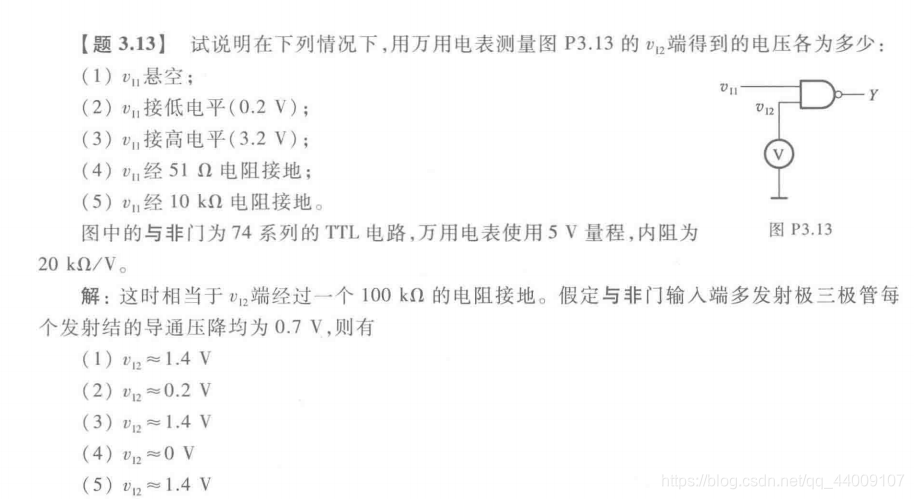

那么由前边的题,A处接了个高电平,或者悬空,B这里接的是万用表,所以现在就是相当于上边图上的那种状态,那么我在处接个电压表,测出来的电压是V = 2.1-0.7=1.4V

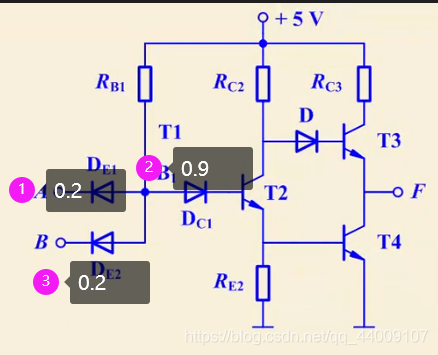

如果A接入低电平0.2V,
T
1
T_1
T1处的三极管导通了,那么
B
1
B_1
B1处的电压就变成0.9,所以在B处测的的电位就是0.2V
如果接了个小电阻,就相当于接了个导线,而现在这个导线接着地,跟刚才道理一样,所以B处测量的电压等于0伏
这个题真的是,困扰了我好一段时间。不懂的话,有个视频可以参考一下https://www.youtube.com/watch?v=aIOICkBO1Gw
怎么进去,你懂的。
