通过终端的IP地址找到终端所在交换机上的端口号并处理问题

查找过程：IP地址——MAC地址——端口
查找过程：交换机三层查询的是IP地址，不是MAC地址；二层交换机查询的是MAC地址，不是IP地址

交换机串联拓扑图

1.查看交换机ARP缓存：
（1）输入你要查找的IP地址的部分或全部内容。
（2）如果找的IP地址包含31.87
（3）输入如下命令：show arp | include ..31.87，可获得查询结果(ip地址、mac地址、Vlan等)。
（4）可知31.87对应的MAC地址为：c025.a583.7536。

汇聚交换机（第一台交换机）显示结果如下：
在这里插入图片描述
说明：汇聚交换机无法查询MAC地址所在端口，需在下联交换机查询。

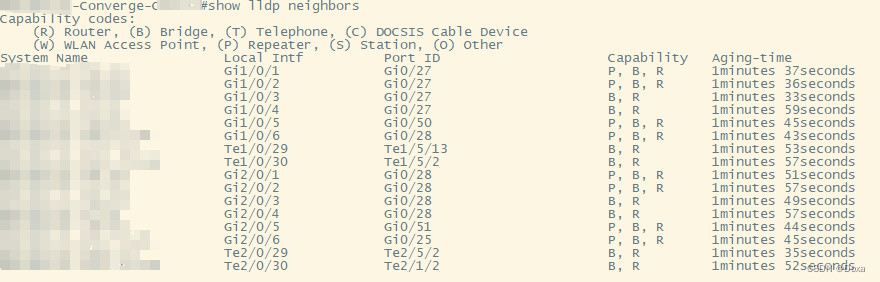

查询汇聚交换机邻居交换机端口：show lldp neighbors，可知MAC地址是从 Gi1/0/2端口学习到的；
在这里插入图片描述
查看MAC地址所在端口：输入show lldp neighbors interface Gi1/0/2 detail,找到下联交换机IP地址31.253，打开CRT软件远程交换机。

2.在汇聚交换机的下联接入交换机01
（1）输入：show mac-address-table | include c025.a583.7536，查到下联交换机端口为G0\26.
在这里插入图片描述

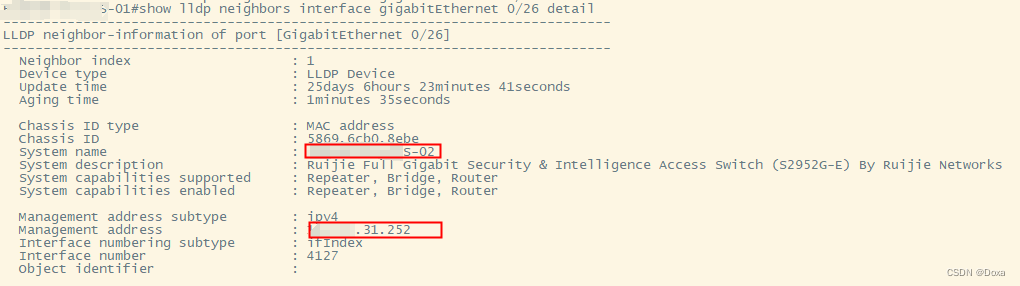

（2）输入：show lldp neighbors interface gigabitEthernet 0/26 detail，显示下联交换机02的IP地址，打开CRT软件远程交换机。

3.在接入交换机01的下联接入交换机02
（1）输入：show mac-address-table | include c025.a583.7536，查到下联交换机端口为49。
在这里插入图片描述

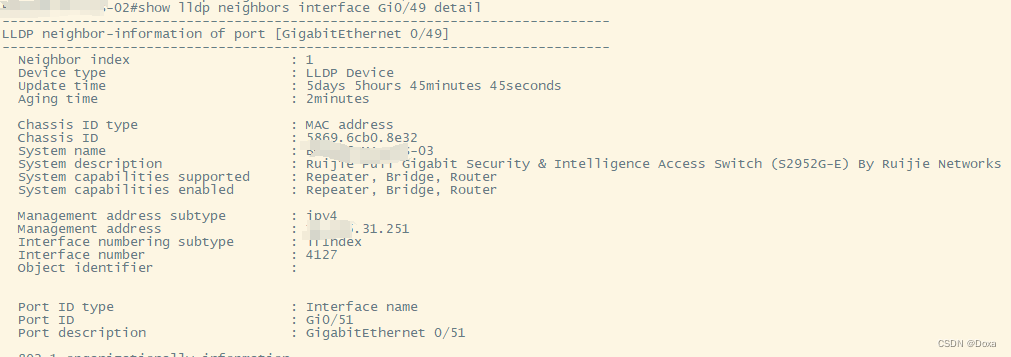

（2）再输入：show lldp neighbors interface gigabitEthernet 0/49 detail 显示下联交换机03的IP地址，打开CRT软件远程交换机。

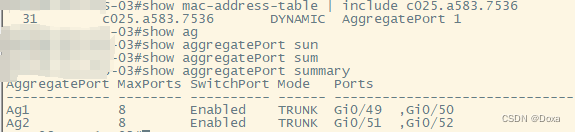

（3）再输入：show mac-address-table | include c025.a583.7536，查到下联交换机端口为agg组。输入show aggregatePort summary
在这里插入图片描述

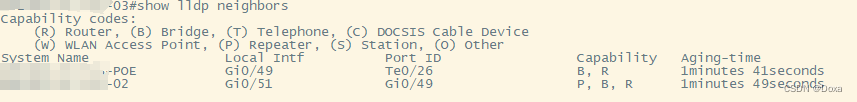

（4）再输入：show lldp neighbors ，查到下联交换机接口为49

4.在接入交换机03的下联接入交换机04
（1）输入：show lldp neighbors interface gigabitEthernet 0/49 detail 显示下联交换机04的IP地址，打开CRT软件远程交换机。
在这里插入图片描述
（2）在输入：show mac-address-table | include c025.a583.7536，查到下联交换机端口为28.

5.在接入交换机04的下联接入交换机05

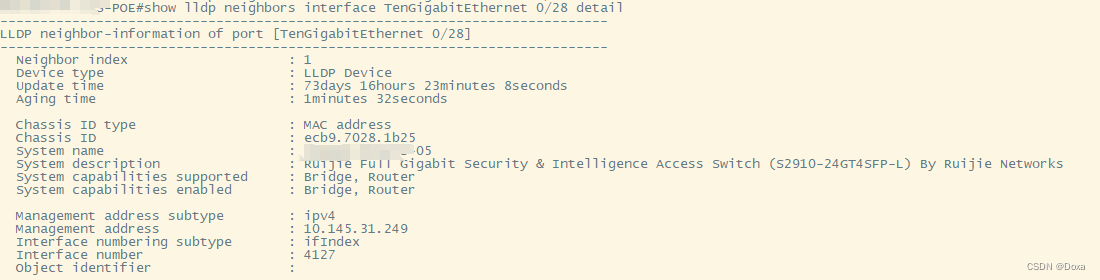

（1）输入：show lldp neighbors interface TenGigabitEthernet 0/28 detaill 显示下联交换机05的IP地址，打开CRT软件远程交换机。
在这里插入图片描述
（2）输入：show mac-address-table | include c025.a583.7536，查到下联交换机端口为10口，说明已经找到了。

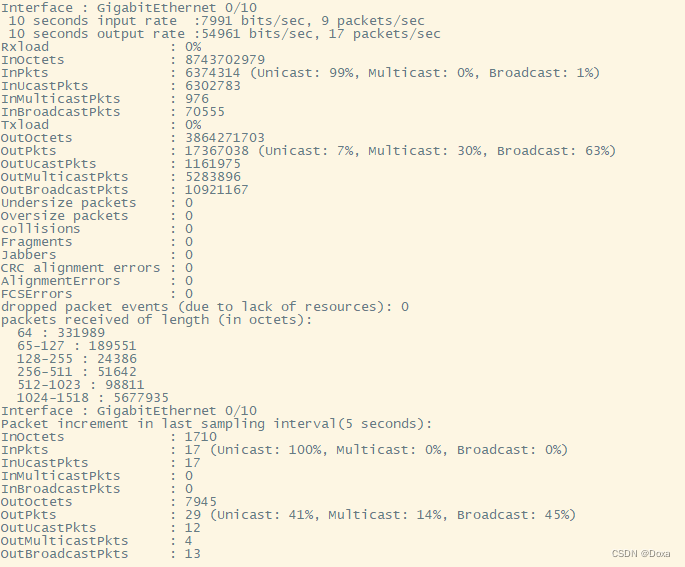

（3）输入：show interfaces counters，查找10口速率。显示接口的计数器统计信息
