Protues仿真 8X8 LED点阵

本文详细介绍了使用Protues软件进行8X8LED点阵仿真的具体步骤,包括所需元件清单、电路图绘制、Keil5 C语言代码详解及仿真结果展示。通过控制74HC595和74HC138芯片,实现LED点阵的逐行扫描显示。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Protues仿真 8X8 LED点阵

  • 仿真步骤
  • 原理
  • 代码详解

本博客是关于Protues仿真8X8 LED点阵的具体步骤(包括原理图与代码)

注意:protues中,红色代表高电平,蓝色代表低电平,黄色表示异常
注意:protues中,红色代表高电平,蓝色代表低电平,黄色表示异常
注意:protues中,红色代表高电平,蓝色代表低电平,黄色表示异常

1.仿真所需元件清单:

元件标号注释
89C52U1
74HC595U2
74HC138U3
CRYSTALX112MHz
CAPC1,C230pF
CAPC3100uF
RESR110K
BUTTONS
MATRIX-8X8-REDD

2.仿真电路图

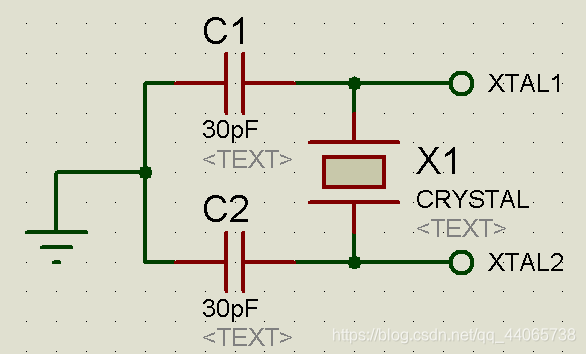

2.1-晶振电路:

图片:
晶振电路

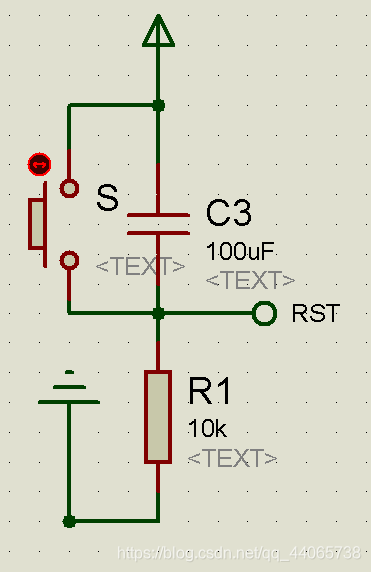

2.2-复位电路:

图片:
复位电路

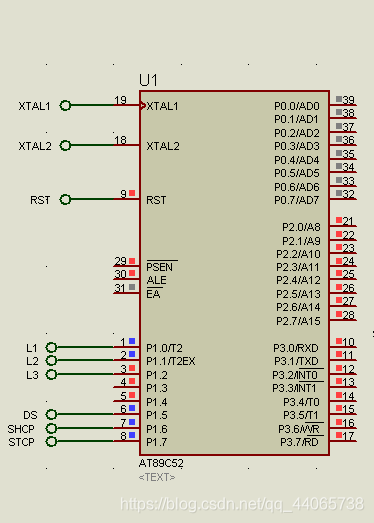

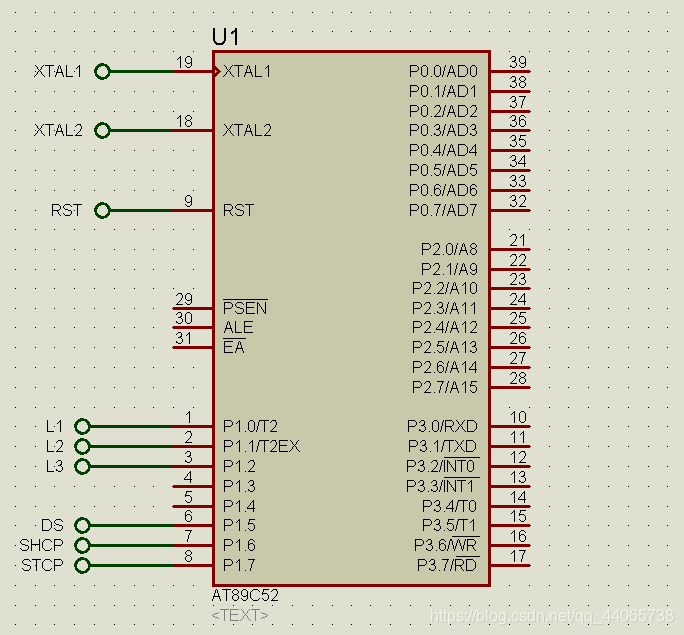

2.3-单片机:

图片:
单片机

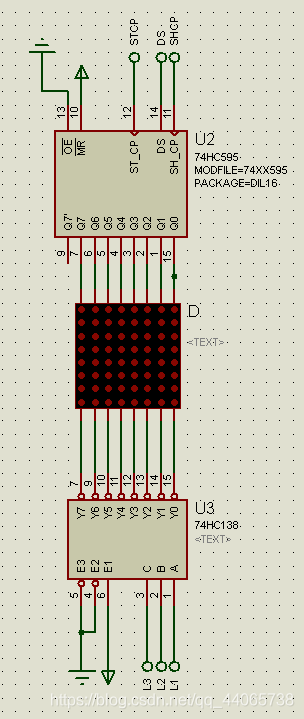

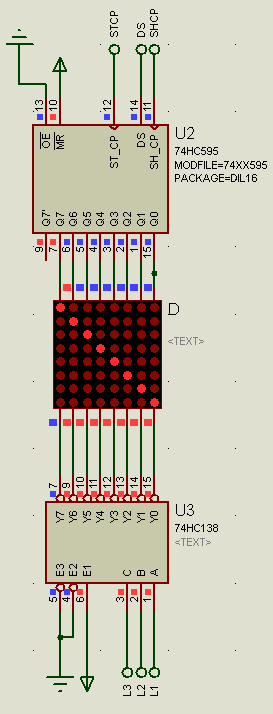

2.4-8X8 LED点阵:

图片:
8X8 LED点阵

3.Keil5 代码(C语言):

#include<reg52.h>
#include<intrins.h>

typedef unsigned char u8;
typedef unsigned int u16;

sbit R3 = P1^2;    //
sbit R2 = P1^1;    //
sbit R1 = P1^0;    //

sbit DS   = P1^5;  //
sbit SHCP = P1^6;  //
sbit STCP = P1^7;  //

data u8 g[]={0x80,0x40,0x20,0x10,0x8,0x4,0x2,0x1};

void wrong(u16 i)  //调试用
{
	if(i)
		P0=0xff;
}

void delay1ms(void)   //100ms延时
{
    unsigned char a,b;
    for(b=199;b>0;b--)
        for(a=1;a>0;a--);
}


void row(u8 r)  //选择点亮第几行
{
	switch(r)
	{
		case 1:{R3=1;R2=1;R1=1;};break;
		case 2:{R3=1;R2=1;R1=0;};break;
		case 3:{R3=1;R2=0;R1=1;};break;
		case 4:{R3=1;R2=0;R1=0;};break;
		case 5:{R3=0;R2=1;R1=1;};break;
		case 6:{R3=0;R2=1;R1=0;};break;
		case 7:{R3=0;R2=0;R1=1;};break;
		case 8:{R3=0;R2=0;R1=0;};break;

		default :wrong(1);break;
	}
}

void send(u8 d) //选择该行显示的内容
{
	u8 i;

	SHCP = 0;
	STCP = 0;

	for(i=0;i<8;i++)
	{
		DS = d>>7;
		d<<=1;
		SHCP = 1;
		_nop_();
		_nop_();
		SHCP = 0;
	}
	STCP = 1;
	_nop_();
	_nop_();
	STCP = 0;
}

void main()
{
	u8 i;

	while(1)
	{
		for(i=0;i<8;i++)
		{
		row(i+1);    //i+1表示第几行
		send(g[i]);
		delay1ms();  //延时
		send(0);     //消隐,和延时一起使用
		}
	}
}

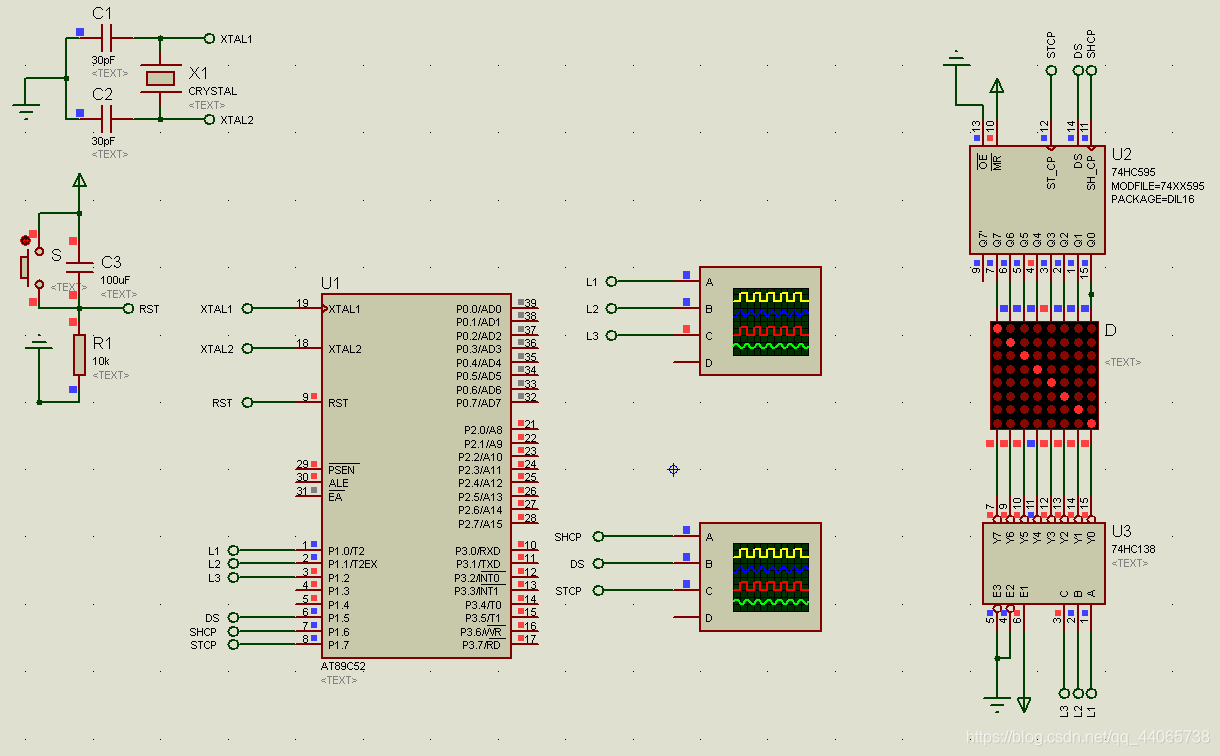

4.仿真结果:

图片:

在这里插入图片描述
在这里插入图片描述在这里插入图片描述

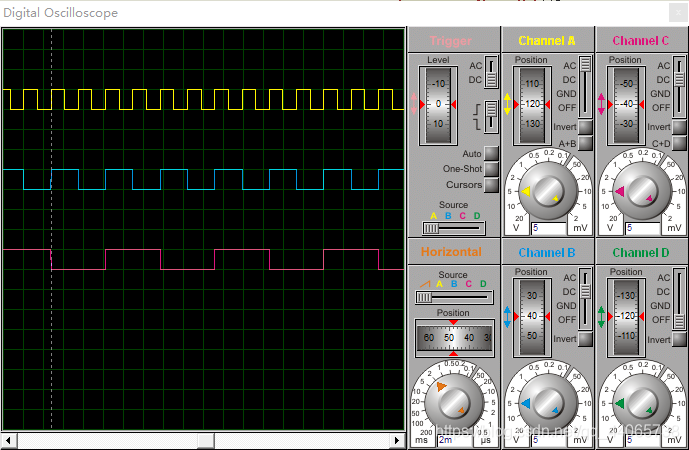

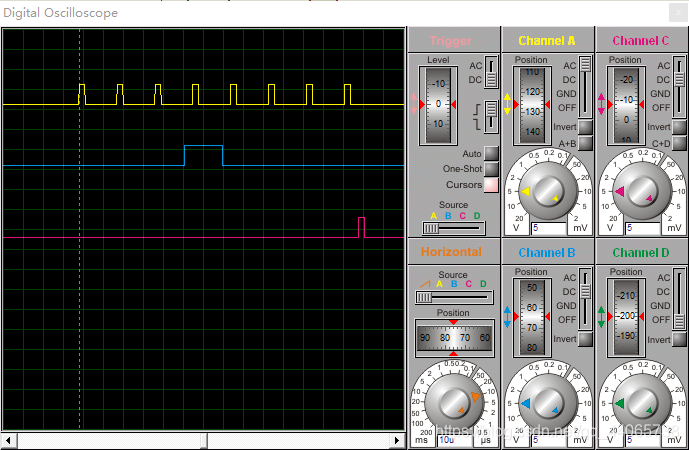

74HC595 串口输入(示波器):

在这里插入图片描述

74HC138 串口输入(示波器):

在这里插入图片描述

5.原理:

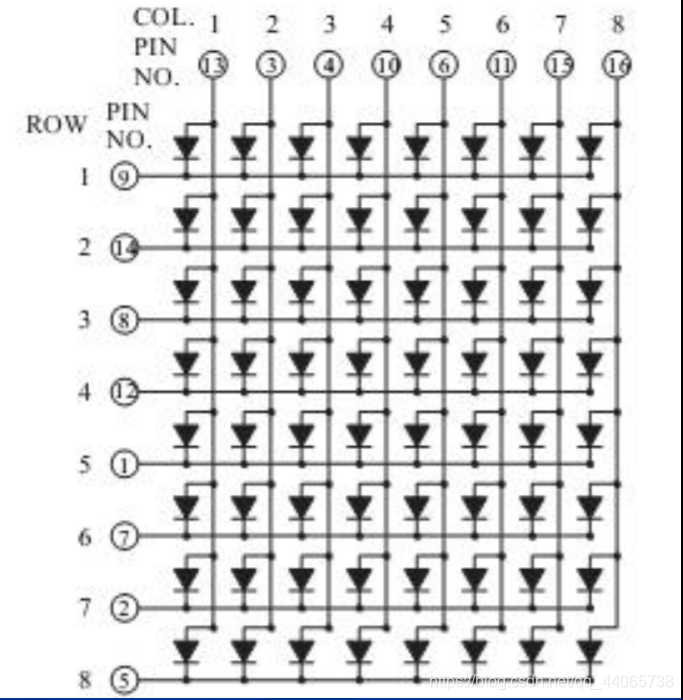

8X8 LED点阵

在这里插入图片描述
在这里插入图片描述
演示图:
阴极 1,3脚接低电平(1,3行可以点亮),阳极1,2脚接高电平( 1,2列可以点亮)。

在这里插入图片描述

74HC138

在这里插入图片描述

引脚功能用法
4使能控制低电平
5使能控制低电平
6使能控制高电平
1输入端二进制最低位
2输入端二进制中间位
3输入端二进制最高位
Y0~Y7输出端对应输入端(从0~7)
示例:

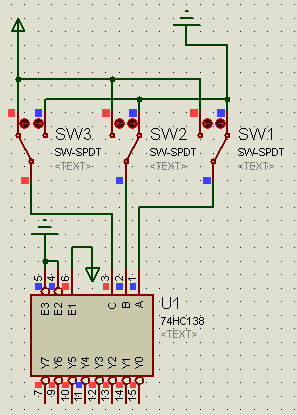

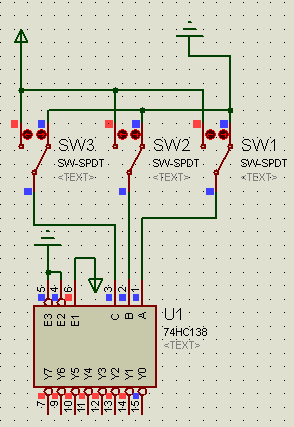

令 A = 0,B = 0 ,C = 0,即输入0b 000,对应八进制数:0o 0,Y0输出低电平
在这里插入图片描述
A =0,B = 0 ,C = 1,即输入0b 100,对应进八进制0o 4,Y4输出低电平
在这里插入图片描述

74HC595

引脚功能接法
MR移位寄存器清零低电平有效
OE输出使能低电平有效
Q0~Q7并行输出
DS串口输入一次输入一位
SH_CP控制数据左移位高电平有效
ST_CP数据输出高电平有效

例如
让并口输出0b 1010 1010(以Q0为最低位),DS按顺序应输入1,0,1,0,1,0,1,0

模拟该输入过程

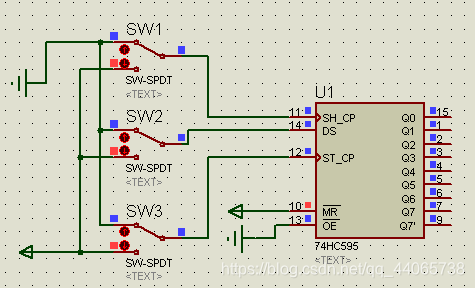

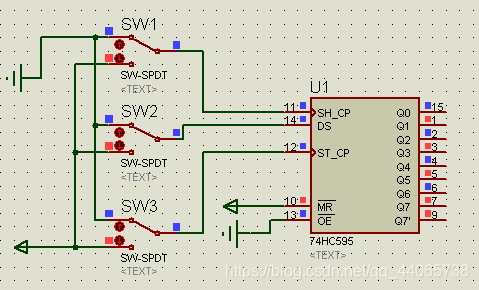

  • 1-全部置低电平(DS=0,SH_CP=0.ST_CP=0)
    在这里插入图片描述

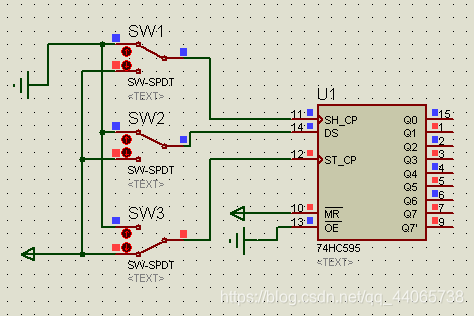

  • 2-DS置高电平(输入1)低电平则输入0
    在这里插入图片描述

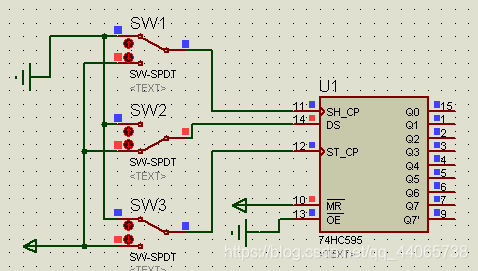

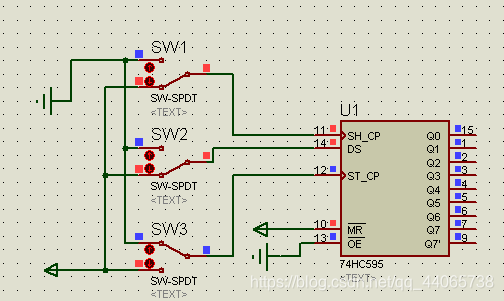

  • 3-SH_CP置高电平(产生一个上升电平>2us)

在这里插入图片描述

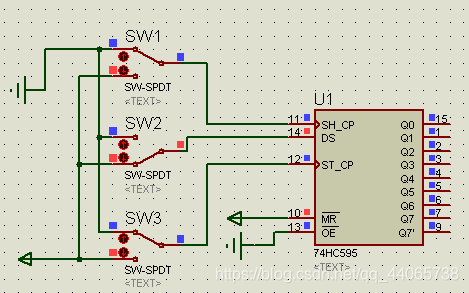

  • 4-SH_CP置低电平(恢复低电平)
    在这里插入图片描述
    2,3,4步重复共8次,即完成1个字节的传输

  • 5-ST_CP置高电平(产生一个上升电平>2us)

注意:第9个引脚输出不用管 !!!
注意:第9个引脚输出不用管 !!!
注意:第9个引脚输出不用管 !!!
在这里插入图片描述

  • 6-ST_CP置低电平(恢复低电平)
  • 在这里插入图片描述
