cad：
点移动会变成线，线移动会变成面，面移动会变成一个实体
f7: 取消cad里的网格
f12: 动态输入
dim：更加智能的标准两端点的距离。
f8:如果按了f8，上下左右都是一条直线，不会变歪。
f9: 开启捕捉模式。
f3: 开启对象捕捉。
pu：查看项目缓存
mo: 调出特性出来
空格：确定和取消
esc：取消
鼠标左键：为选择的意思
op命令：可以设置背景颜色，光标颜色，大小，自动保存等等。 如果原文件删除，可以用备份文件，.bak结尾文件改成.dwg
l命令：捕捉, 画直线
se命令：启动草图设置
p命令：平移
输入l，然后输入长度，按下tab切换到角度，如果输入角度为45度，然后输入回车
xl: 无线延长线

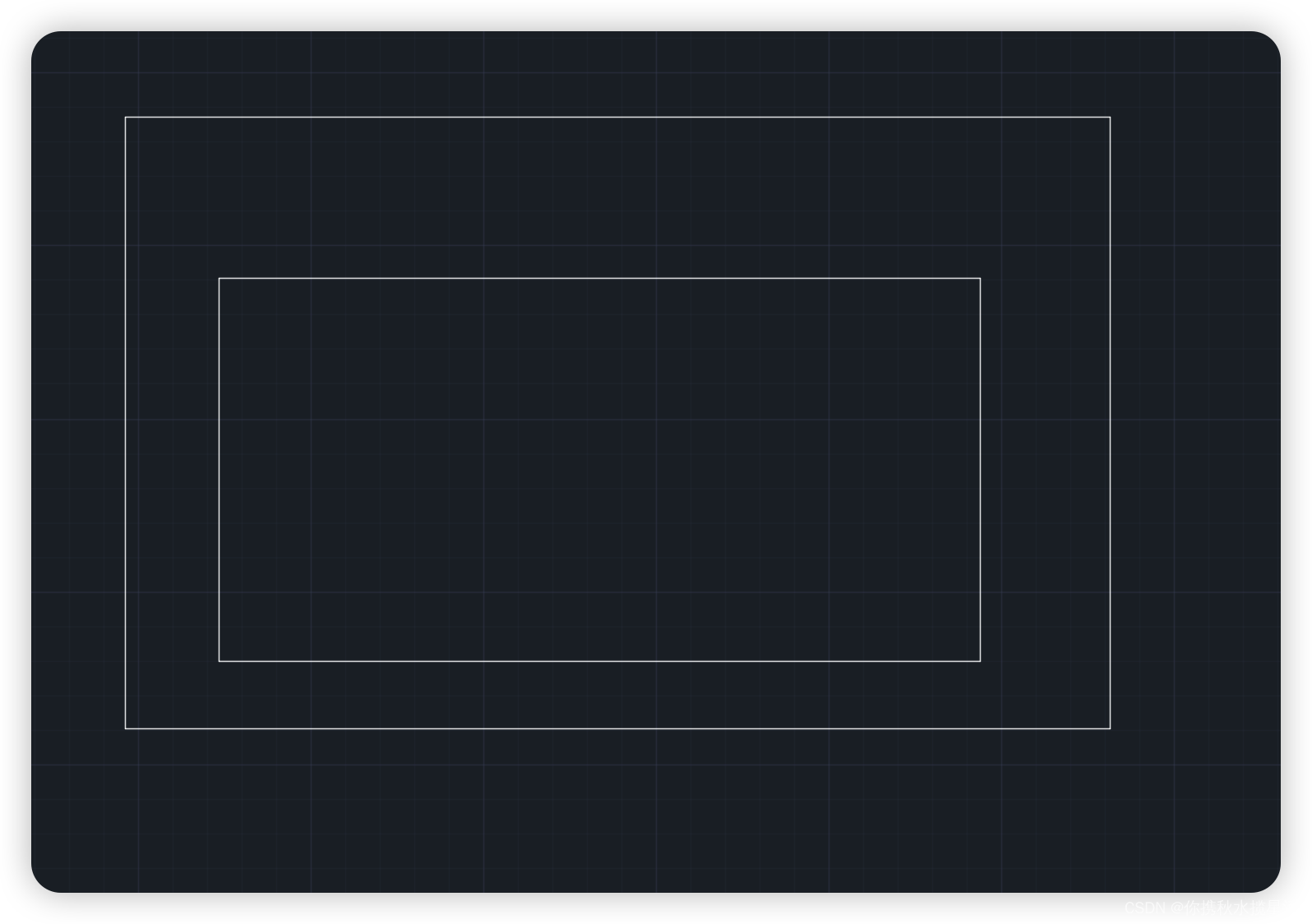

o：偏移线指令
m: 移动指令
ml: 双线，其中， s可以设置直线间的距离
di: 查看两条直线的距离。

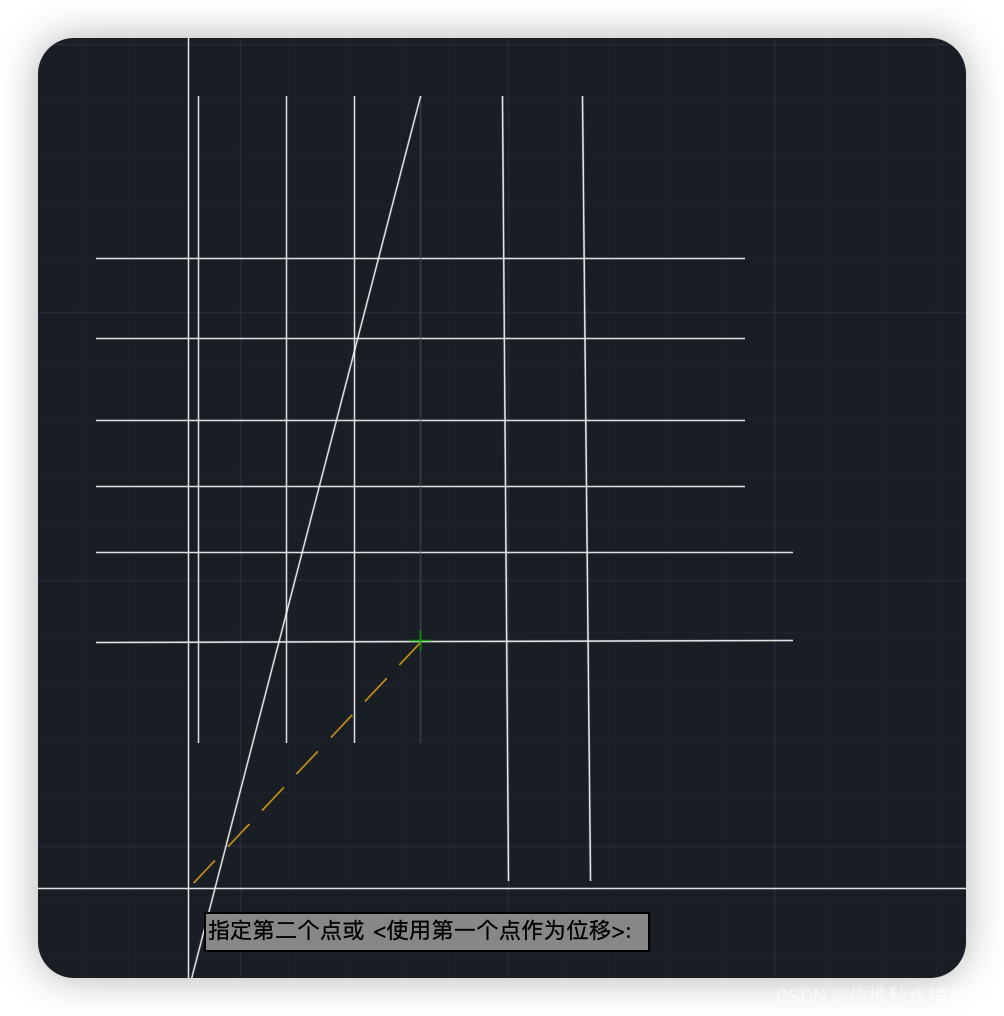

co：copy. 选取对象，然后进行复制。可以定位。
spl: 样条曲线
ro: 使图像进行反转
mi：镜像，对称
a: 圆弧快捷键, 三点确定一个圆弧，要点出三个点，来确定一个圆弧
rec：画出一个矩形或者正方形，可以指定长度和宽度。按tab来切换到长度。
c: 圆。可以制定圆的半径。按d切换到直径，然后输入数字即可，此时圆的半径为输入的数字
pol：多边形。
el: 椭圆。一个长直径和短半径。首先制定一个长直径。第二个是短半径。
w：选择其中某片区域，然后w导出。指定某个位置。
div：等分。比如，一条直线，等分4分。等分多少可以指定

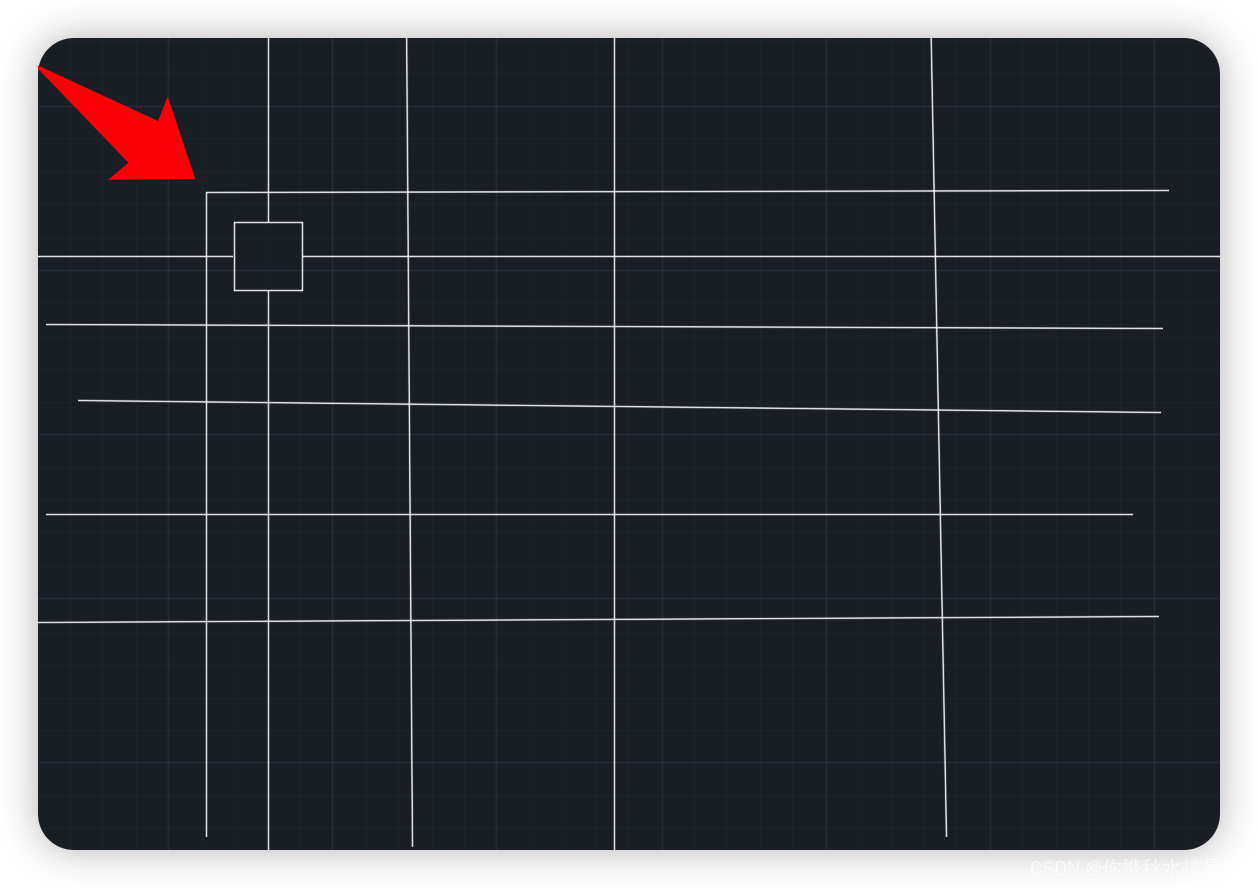

tr：修剪，把多余的线条给去除
e：去除线条
ex：延长线
re: 重新刷新
z：ZOOM,常用的就是放大缩小视图的功能,输入相应的比例因子即可。

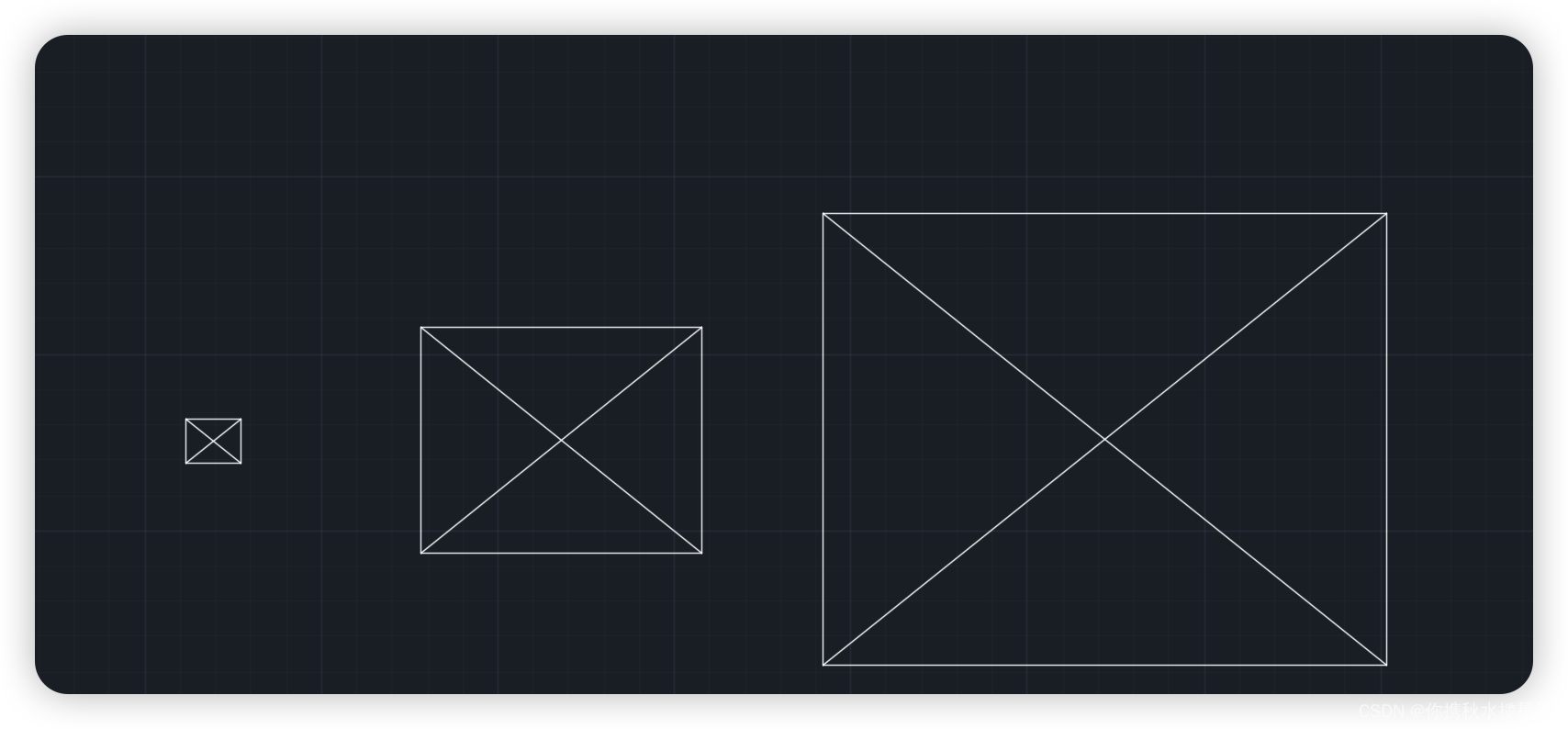

sc：控制图像的缩放比例，比如，0.5，1，2 选中图像，输入sc，选取输入要放大的倍数

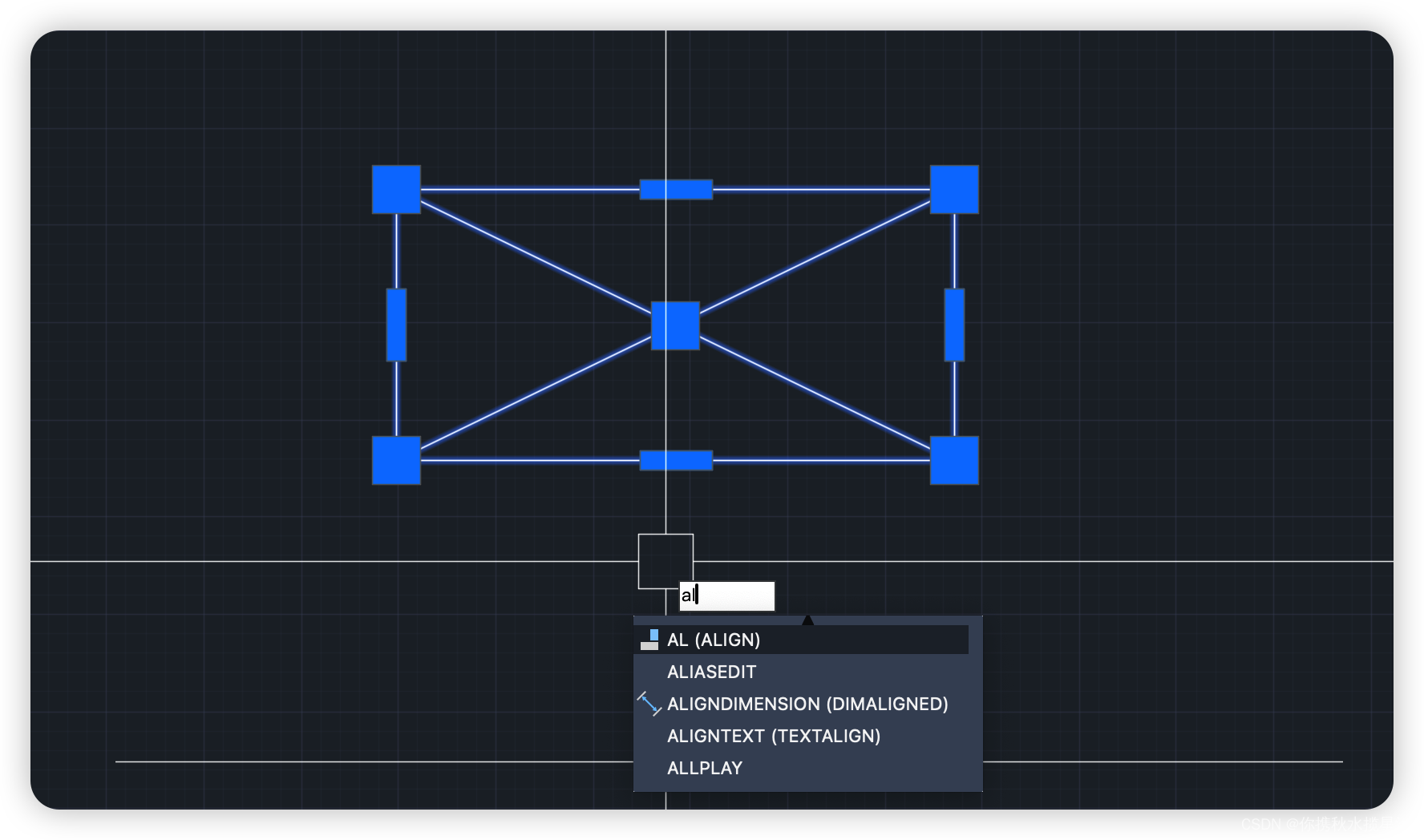

al: 对其命令。初步理解为，需要两个图像来完成al。

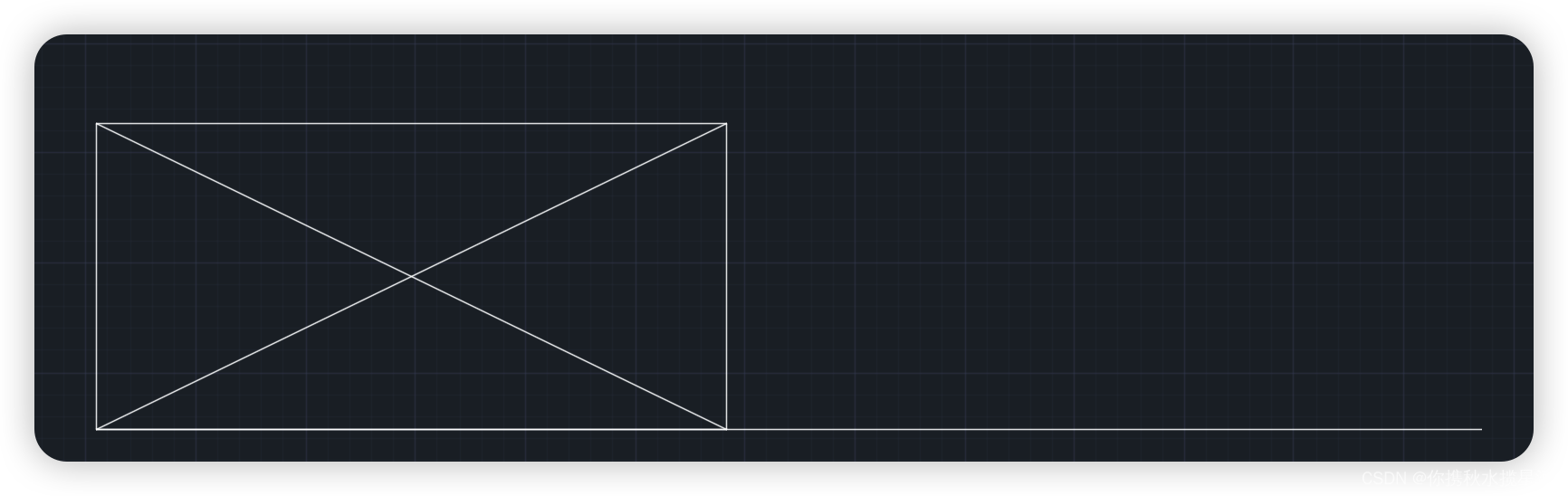

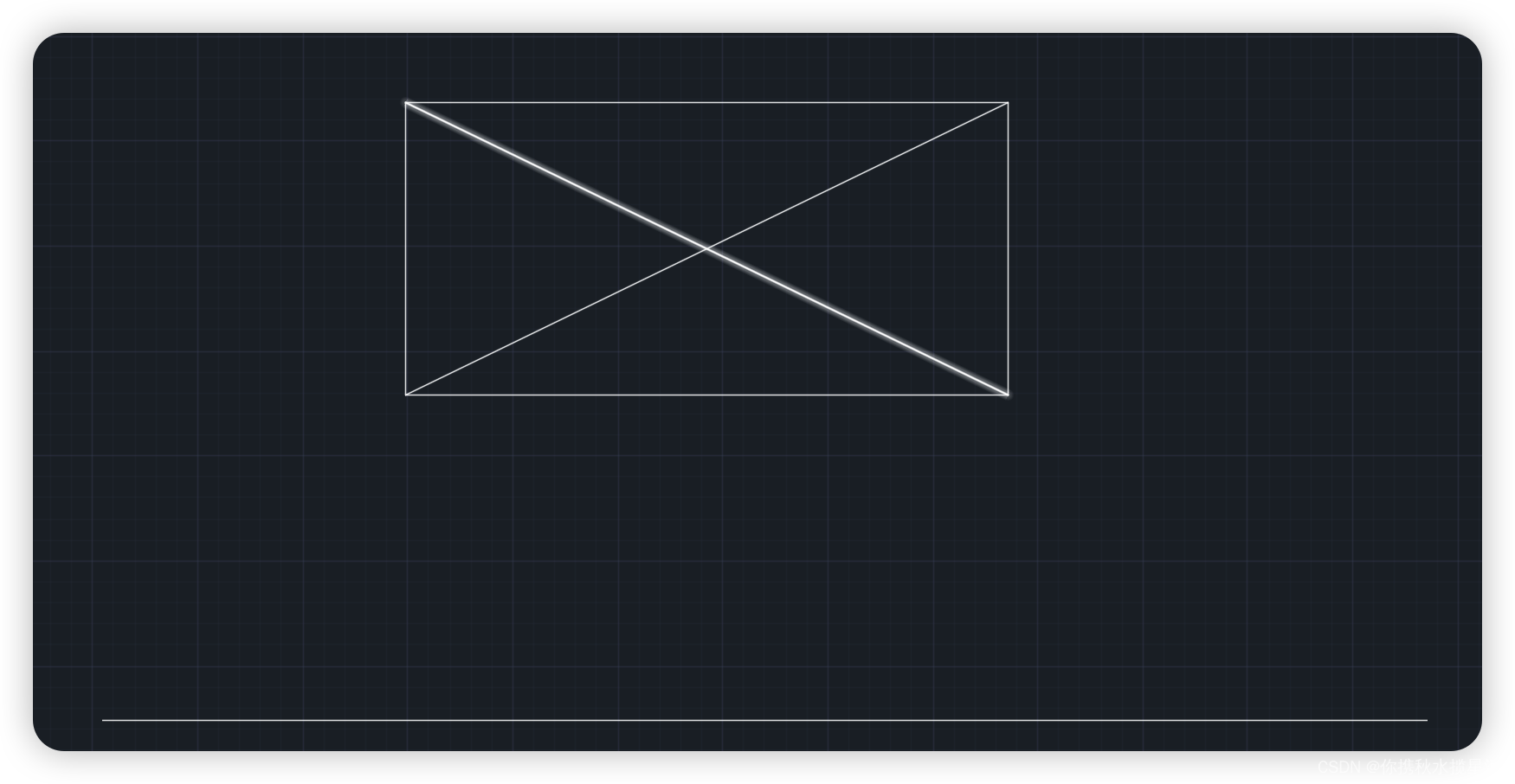

1. 长方形，和一条直线
2.选取对象，十字光标里输入al命令
3. 直线两端和长方形底部两个角相连，然后空格。

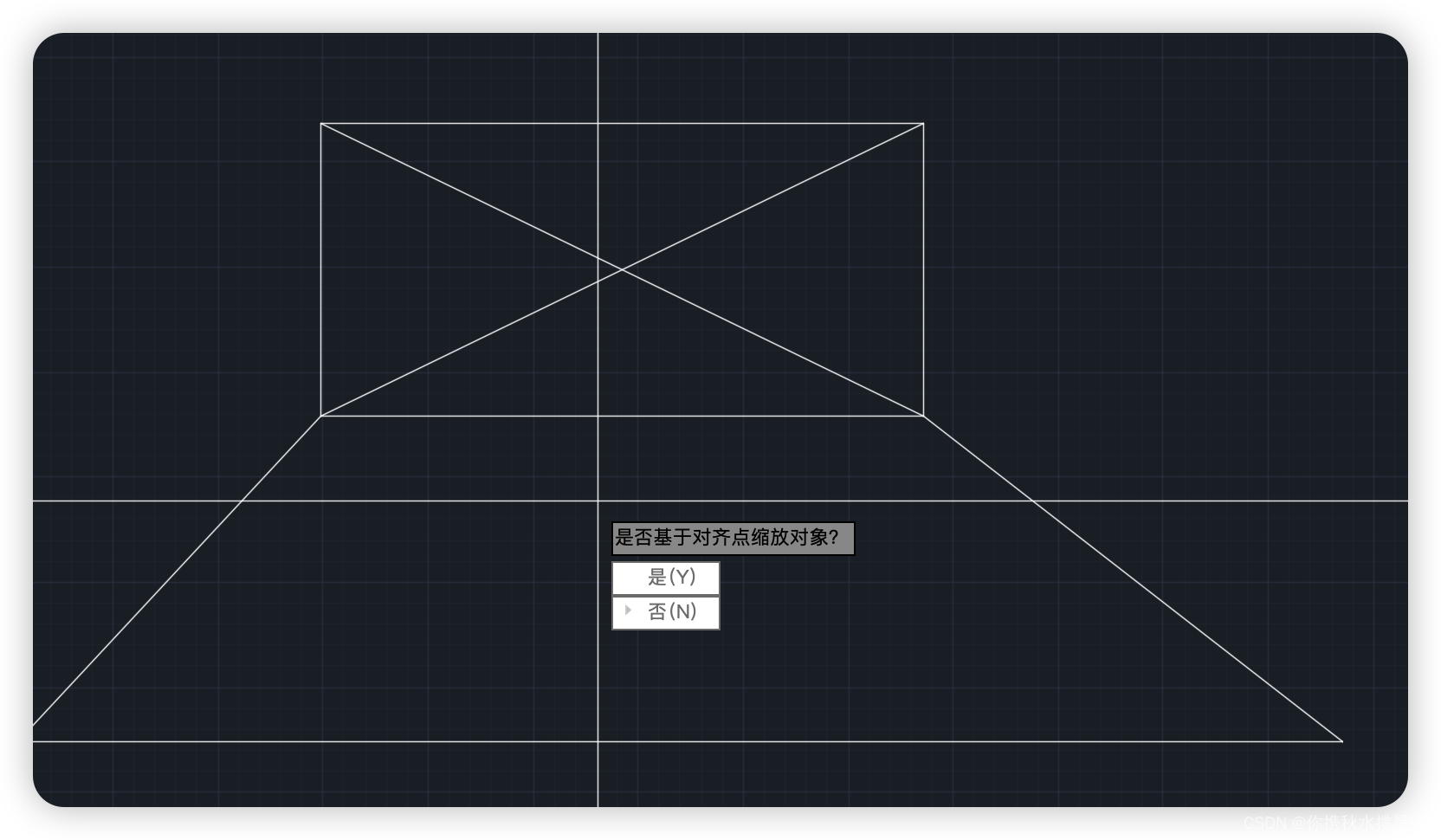

4.输入空格后，出现是否基于对其点缩放对象，点击是
5.出现下面图像
6，如果点否，出现下面图像. 图像会与直线对齐
s：进行拉伸
1.选中要拉伸对象，然后输入s进行拉伸。

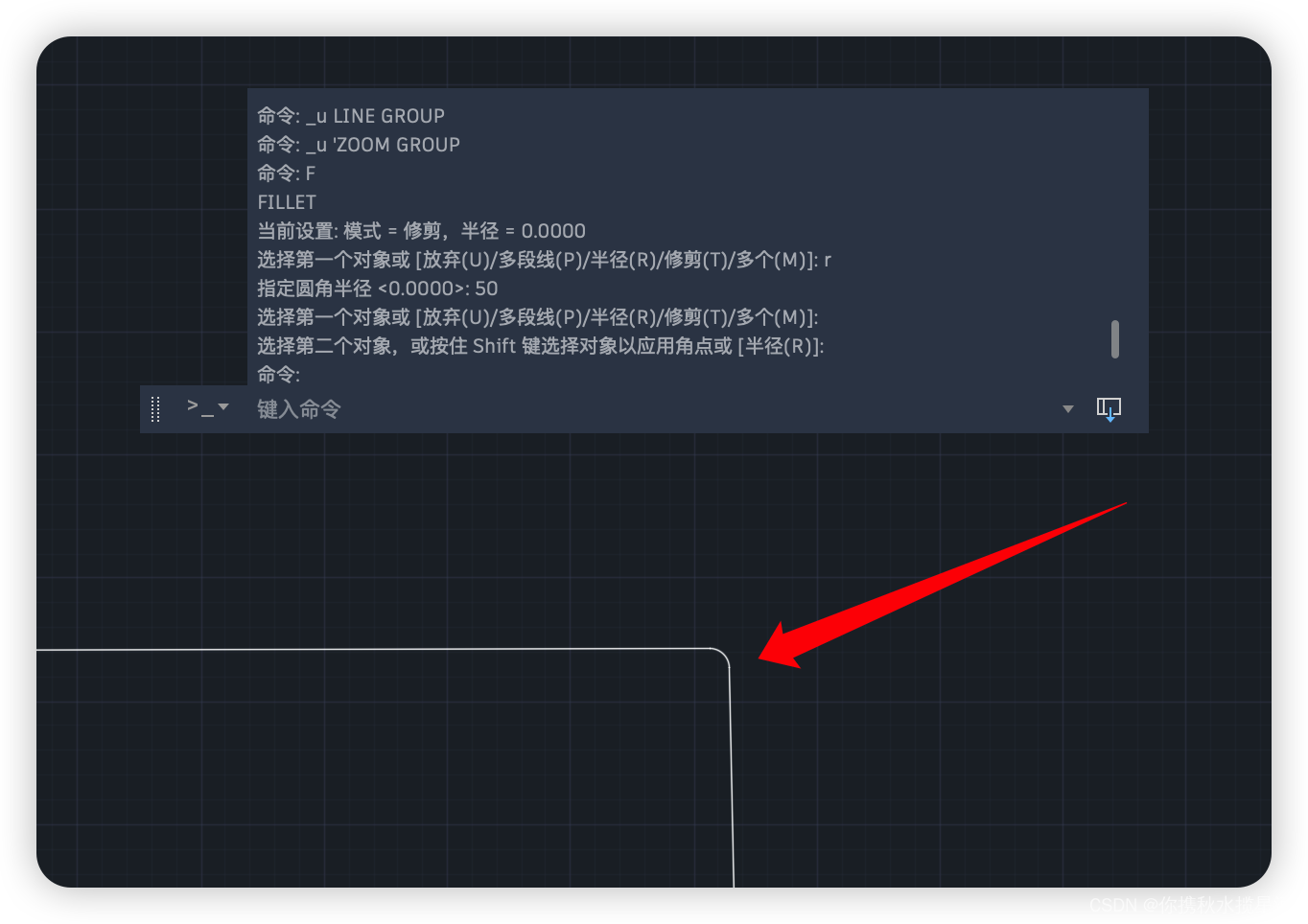

f：倒圆角
1如下图像
2. 用f来完成倒角
3.设置角的半径，按f然后按r，设置半径即可。设置半径为50的角，此时角有些半弧形

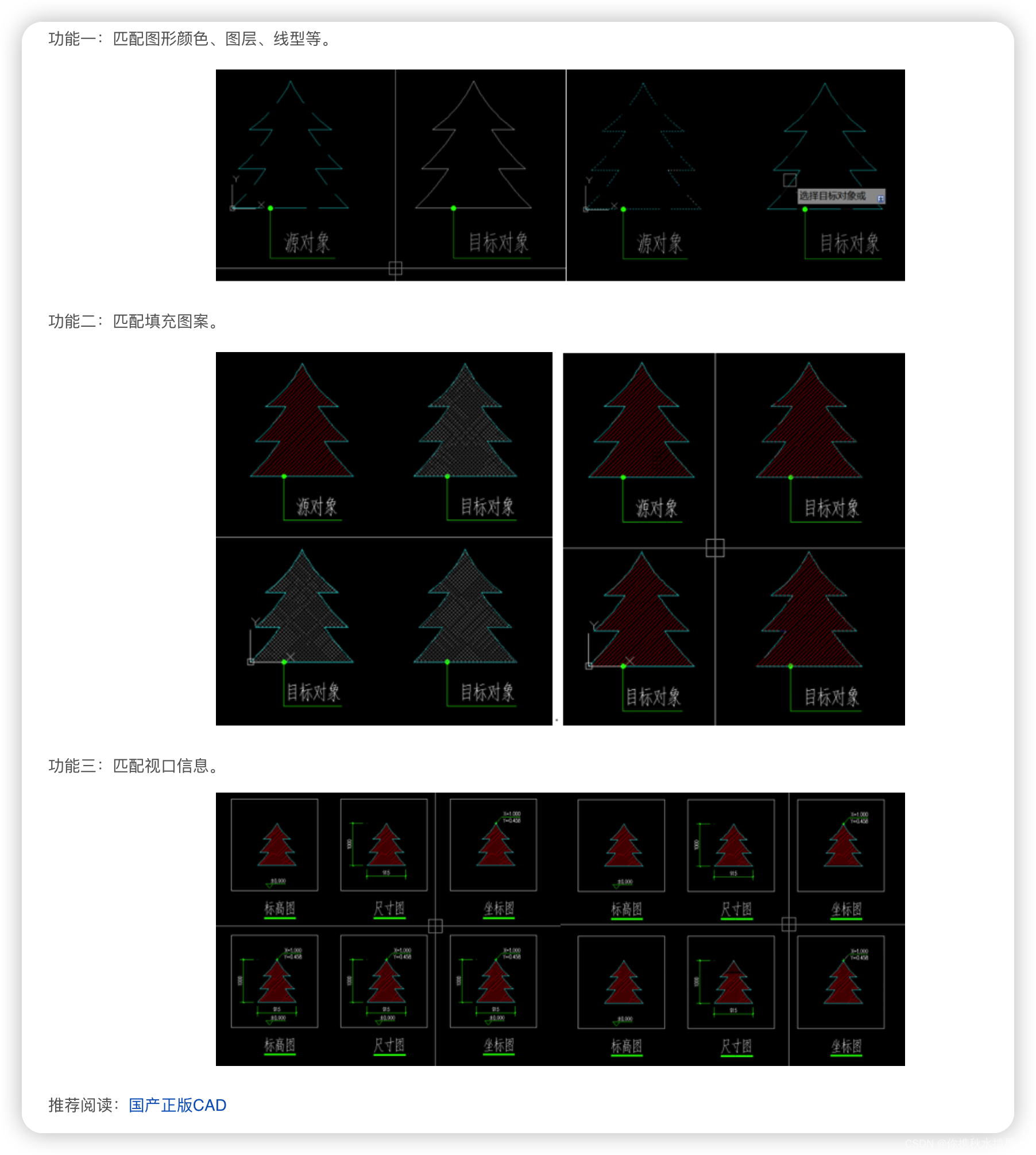

ma:匹配对象的属性.它允许你将一个对象的属性（如颜色、线型、线宽等）复制到其他对象上，使它们具有相同的属性。
1.选择源对象：首先，你需要使用CAD中的选择工具选择一个源对象，该对象具有你要复制的属性。
2.选择目标对象：接下来，你需要选择一个或多个目标对象，这些对象将被赋予与源对象相同的属性。
3.应用属性：一旦你完成源对象和目标对象的选择，CAD会将源对象的属性应用于目标对象。这意味着目标对象将获得与源对象相同的颜色、线型、线宽等属性。
4.应用属性：一旦你完成源对象和目标对象的选择，CAD会将源对象的属性应用于目标对象。这意味着目标对象将获得与源对象相同的颜色、线型、线宽等属性。

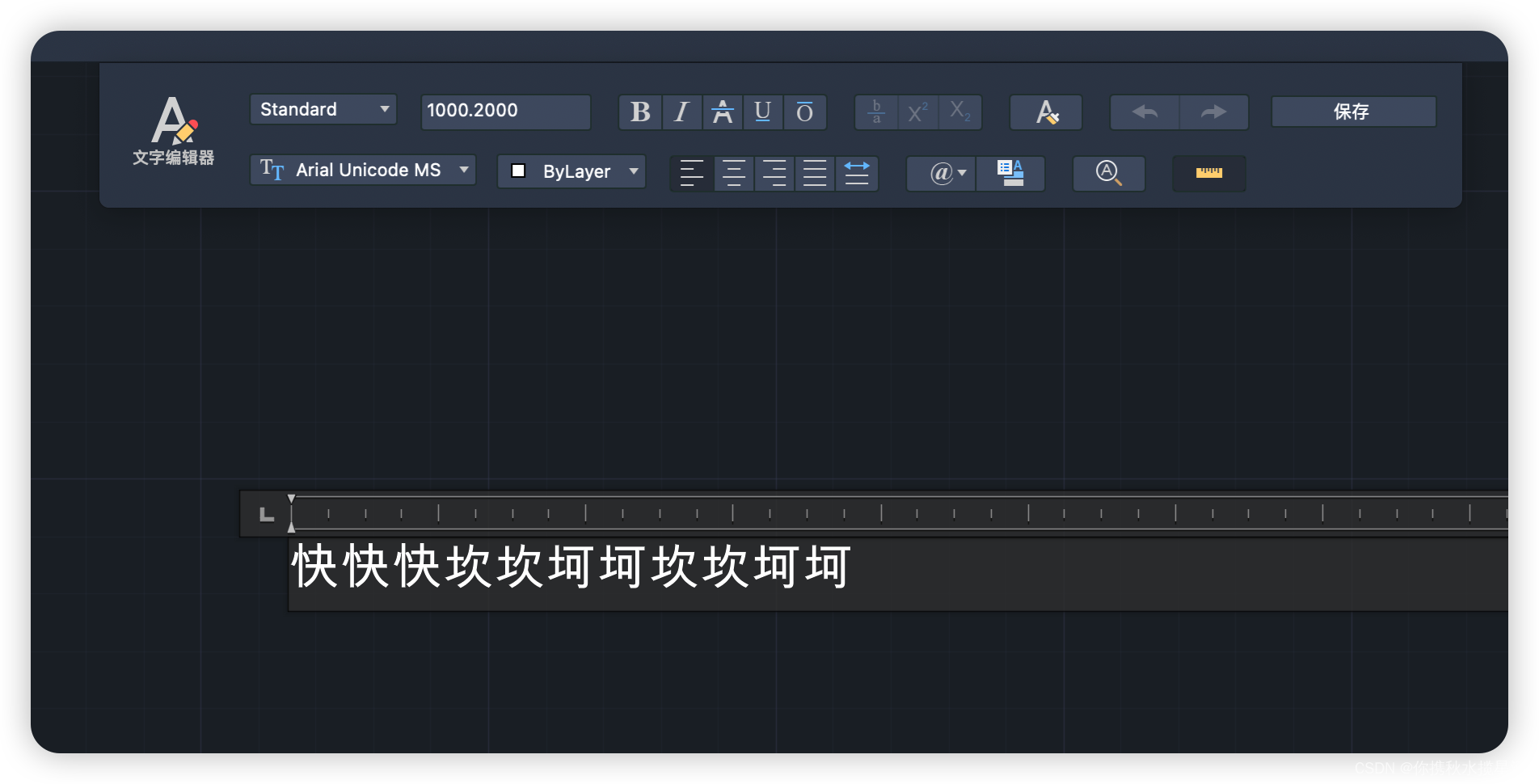

mt：多行文字命令。

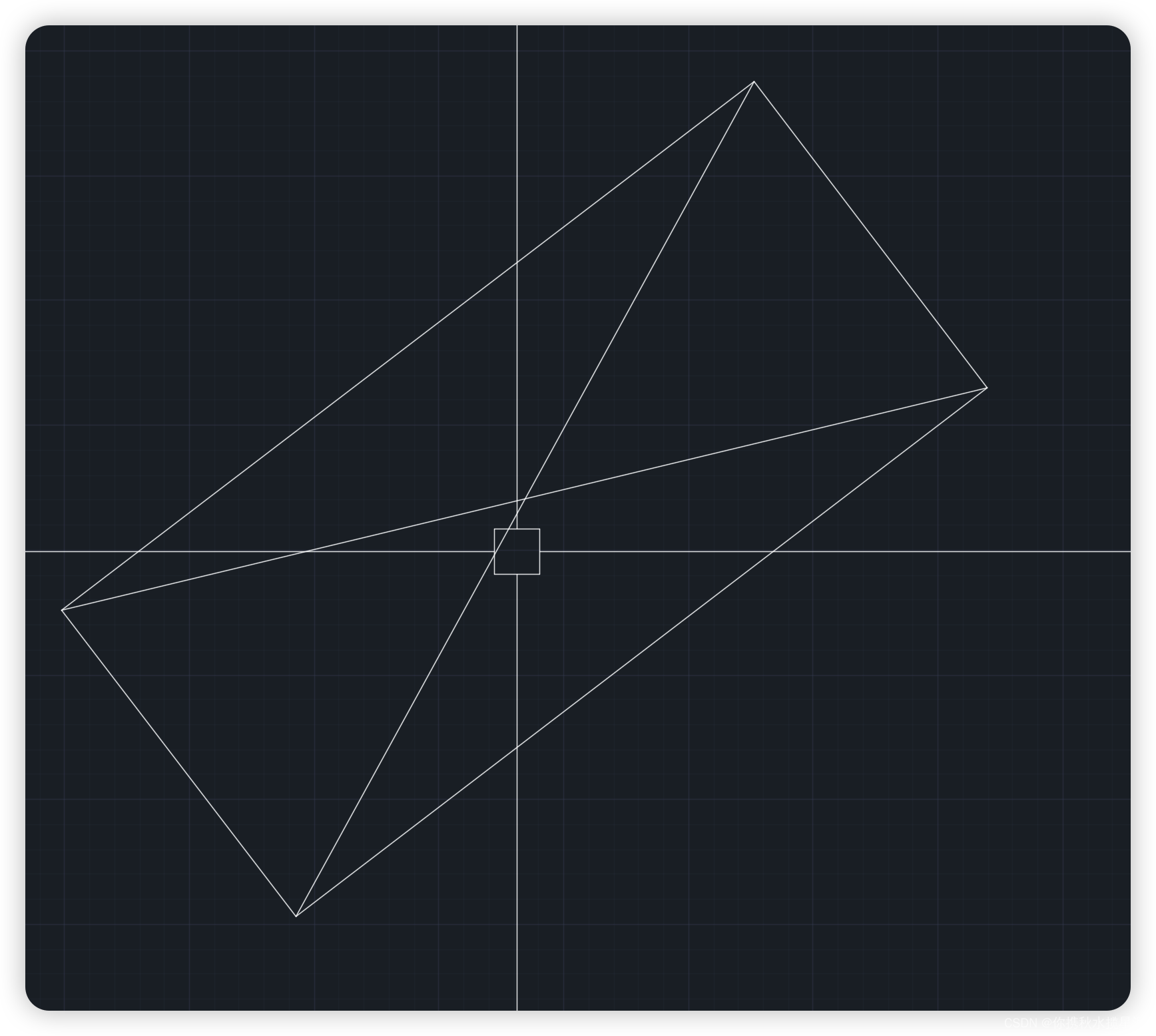

ro：旋转命令
1.选取对象。 2.输入ro命令。3.输入要旋转的角度，不输入角度也可以，控制鼠标来旋转

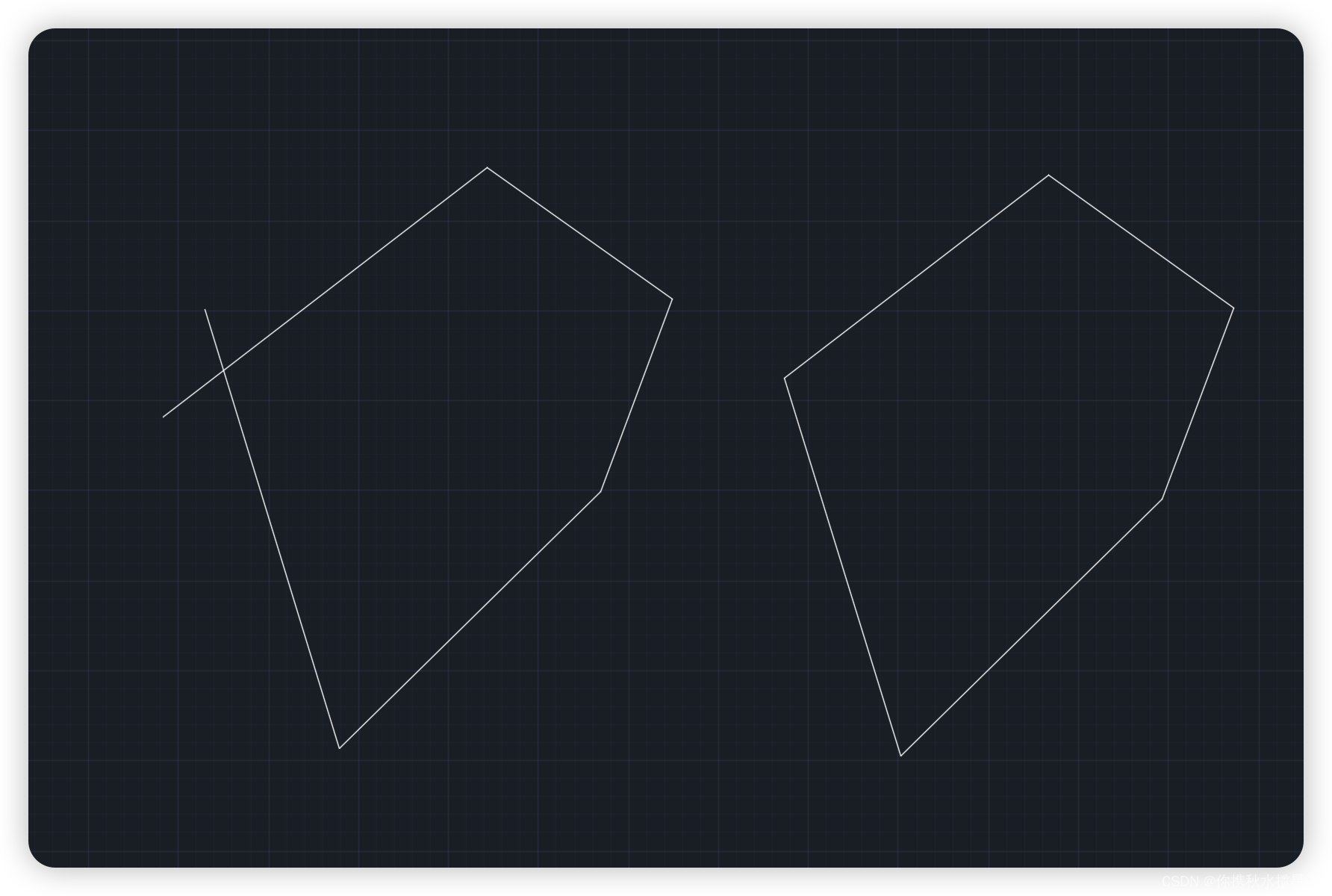

bo：去除多边形多余的线条

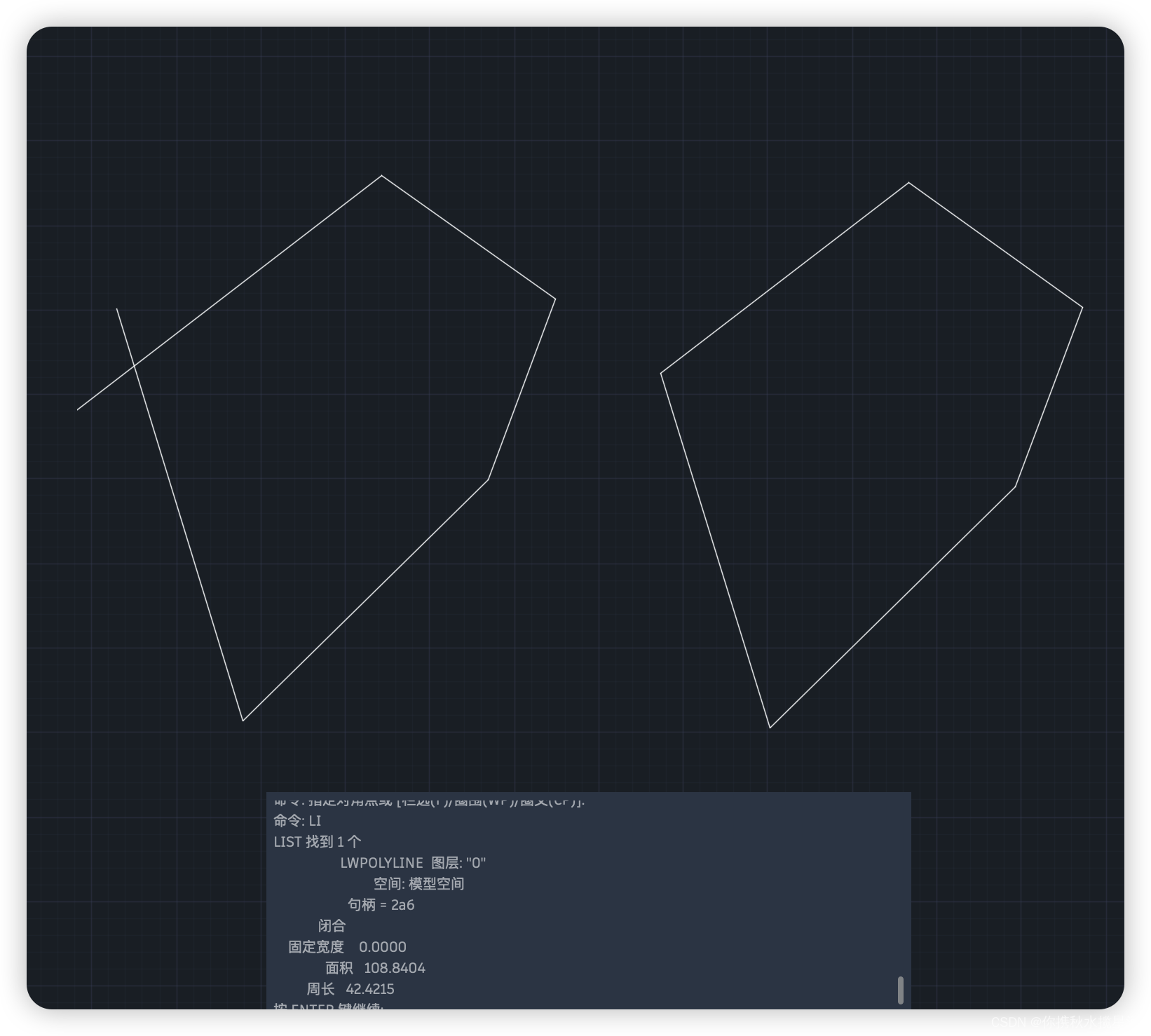

li：计算多边形面积和周长
bo和li结合
rec：矩形或正方形
b：创建块
x：把块给炸开
如果右击成组，图像周围有一个方框，再右击解除组，方框就消失了

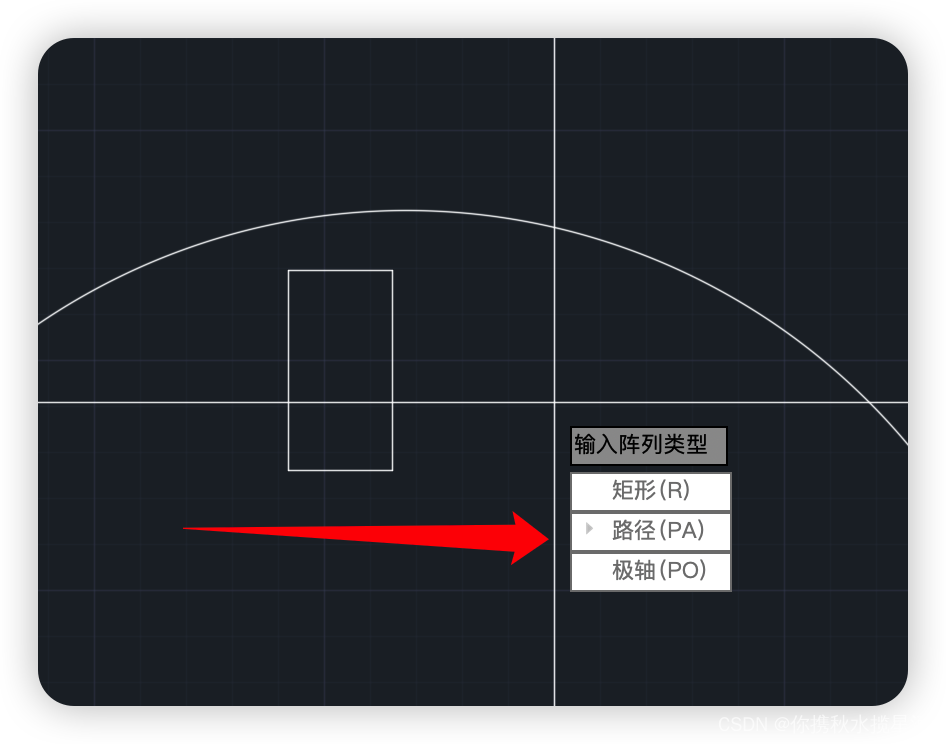

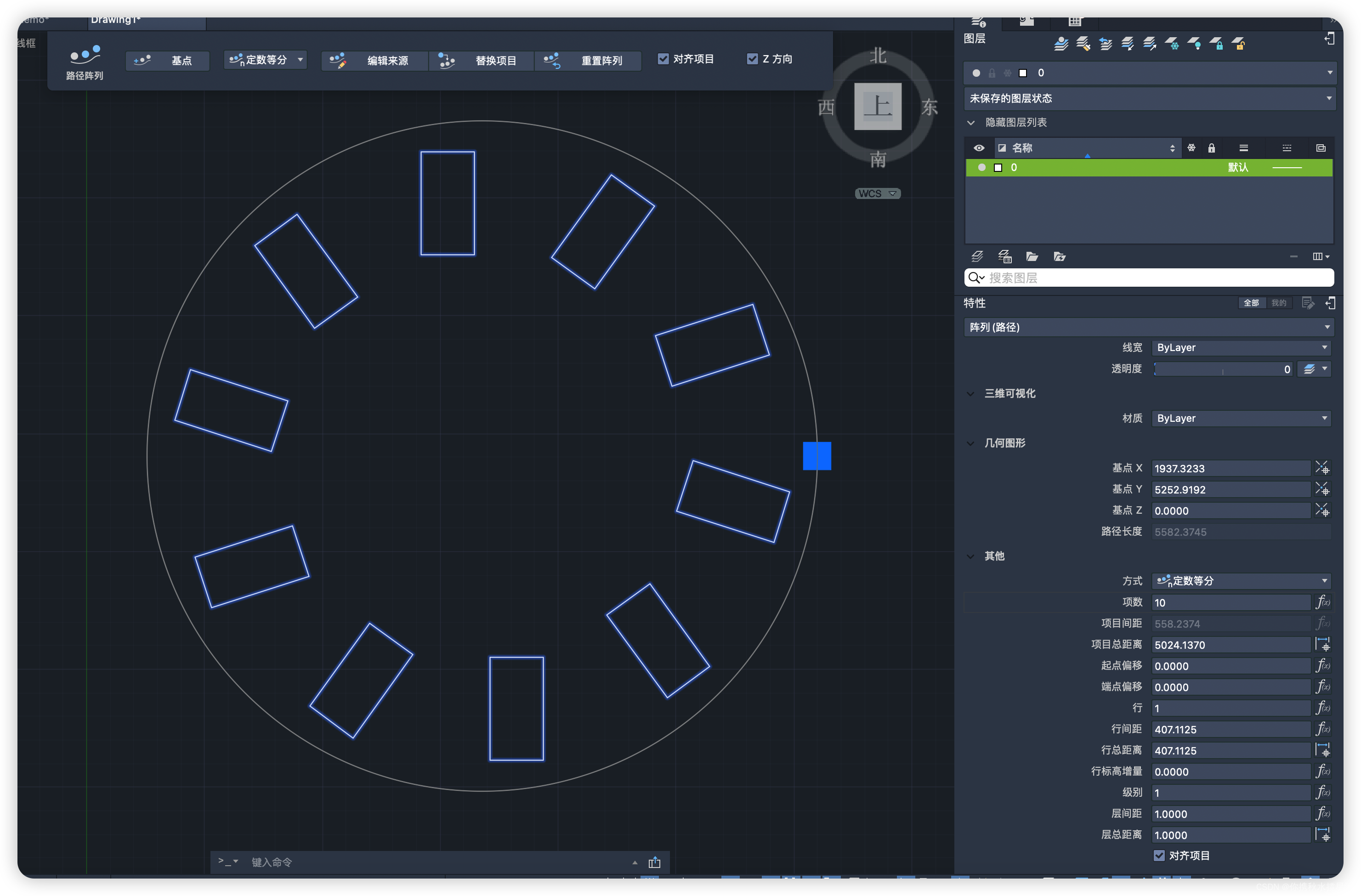

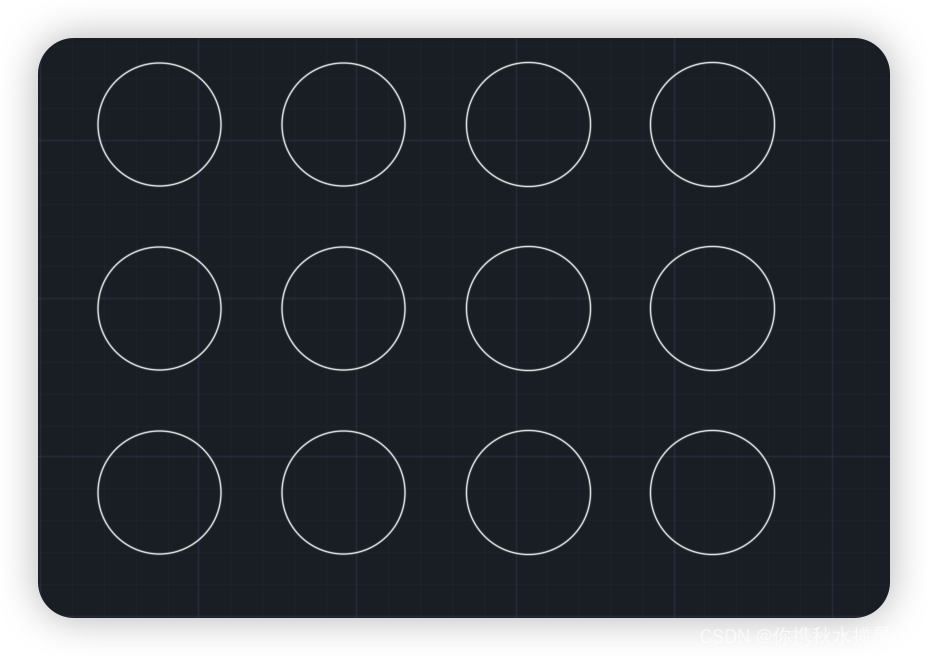

ar：阵列
1.选取矩信，选择路径
2, 按照定数等分，输入10个，在圆形里按照10个矩形来进行等分
h：填充
在闭合图像里填充线条以及颜色。输入h命令，选择，进行填充

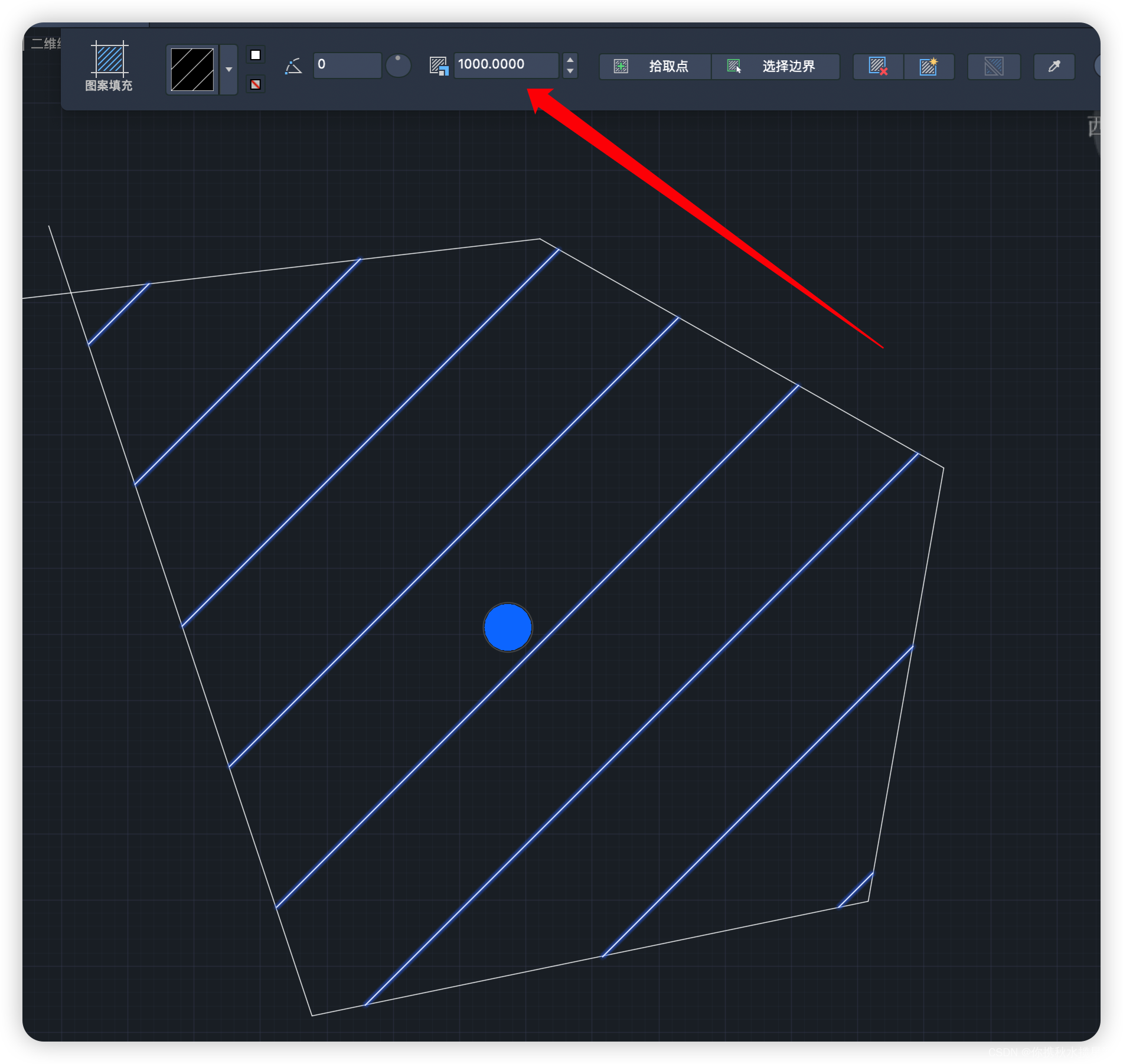

1.调节图案的比例

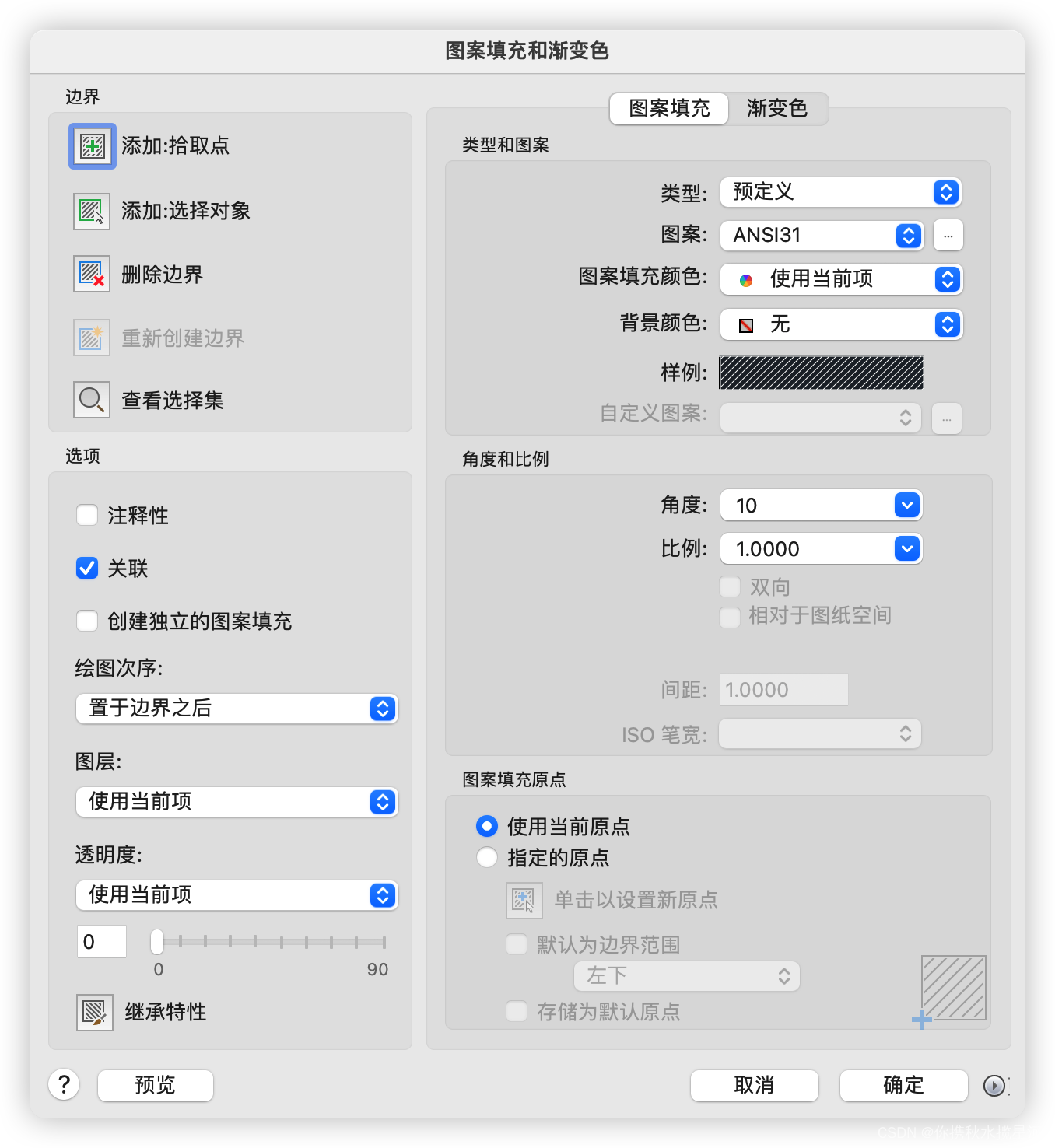

2. 如果输入h之后，再次输入t命令，则会出现下面方框，里预定义，用户定义，自定义。三种模式，用户定义，可以根据用户需要的情况来进行定义。

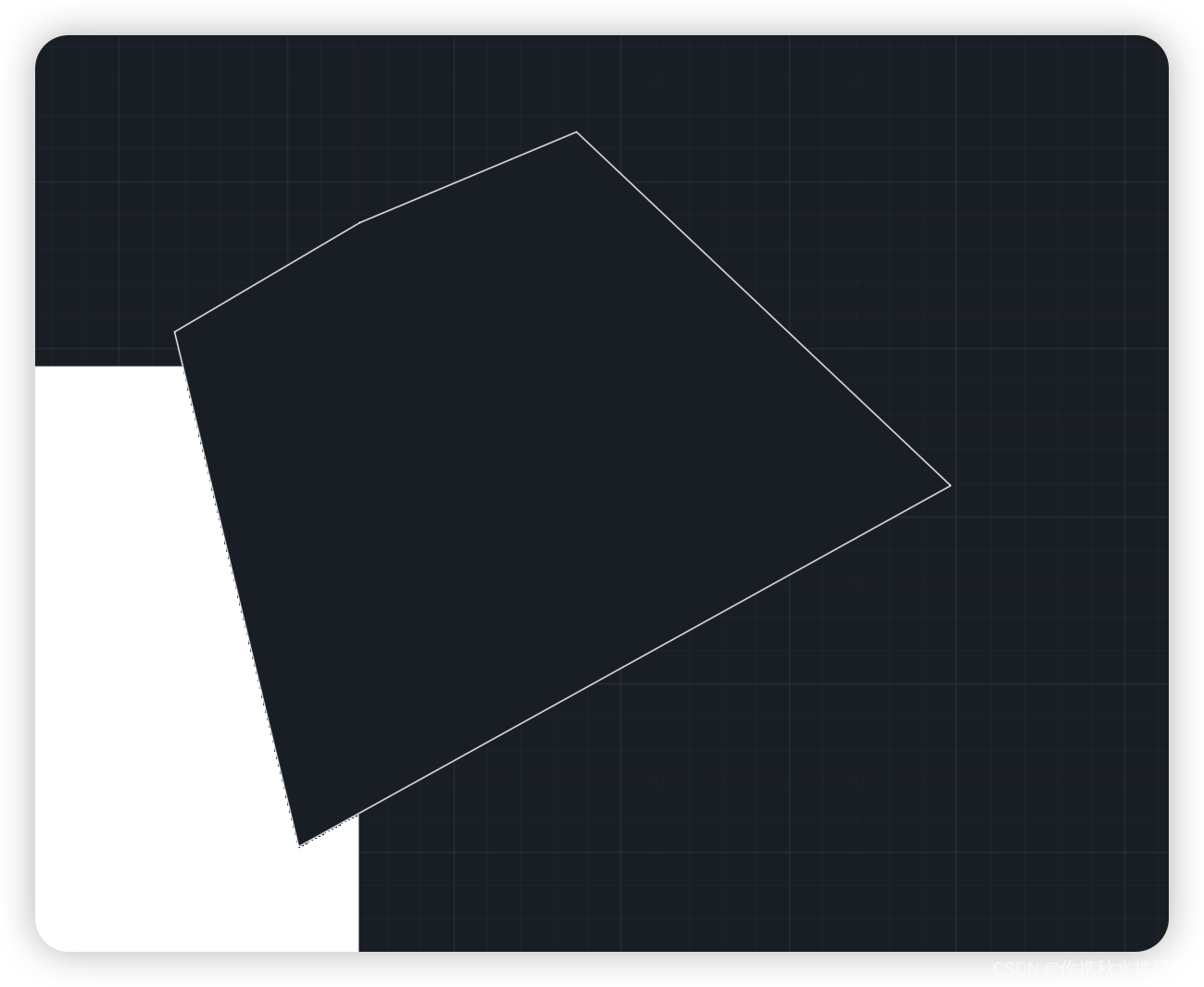

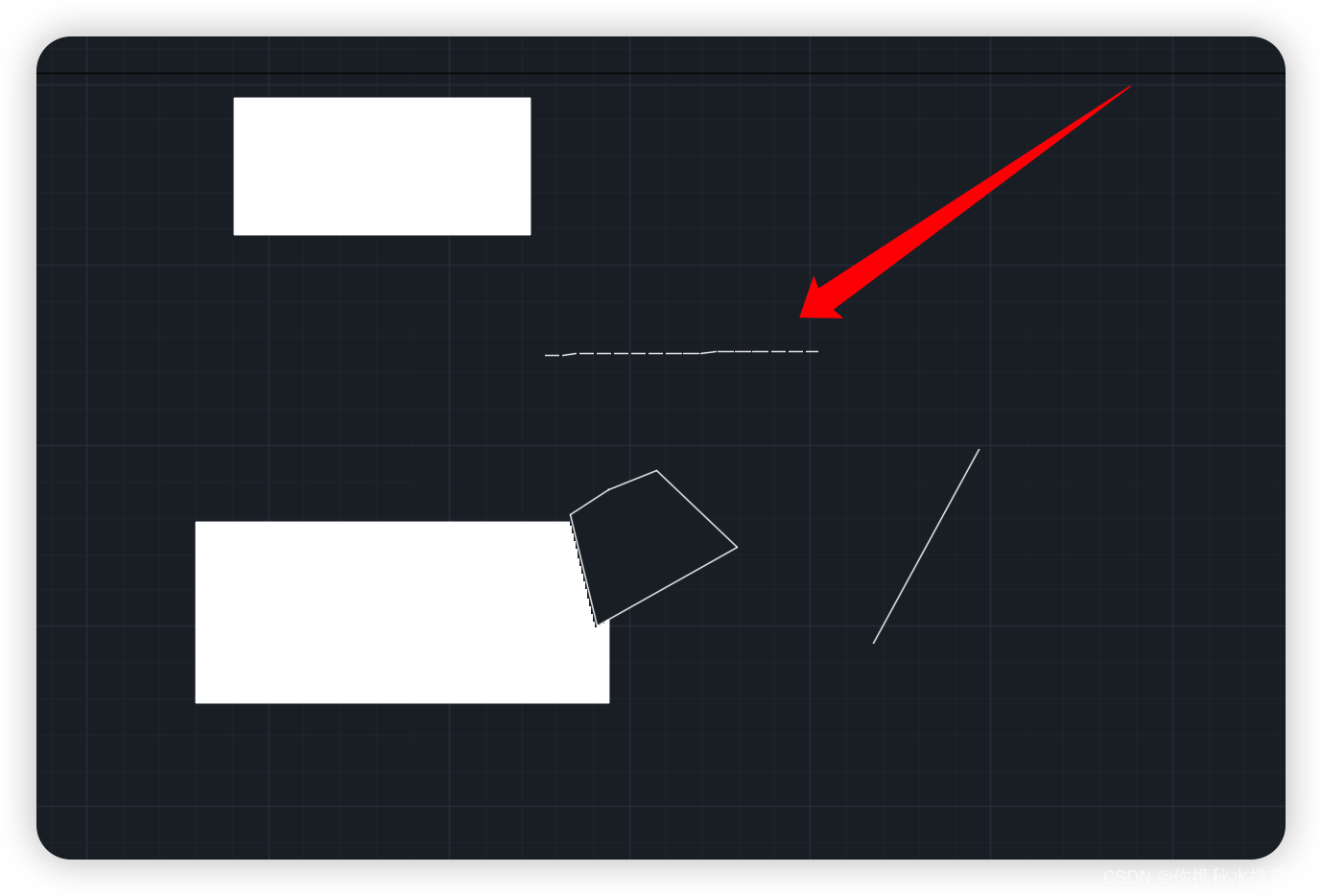

：wipe： 遮罩
输入wipe，按照指示来绘画图像，然后移动，把别的图像给遮住。

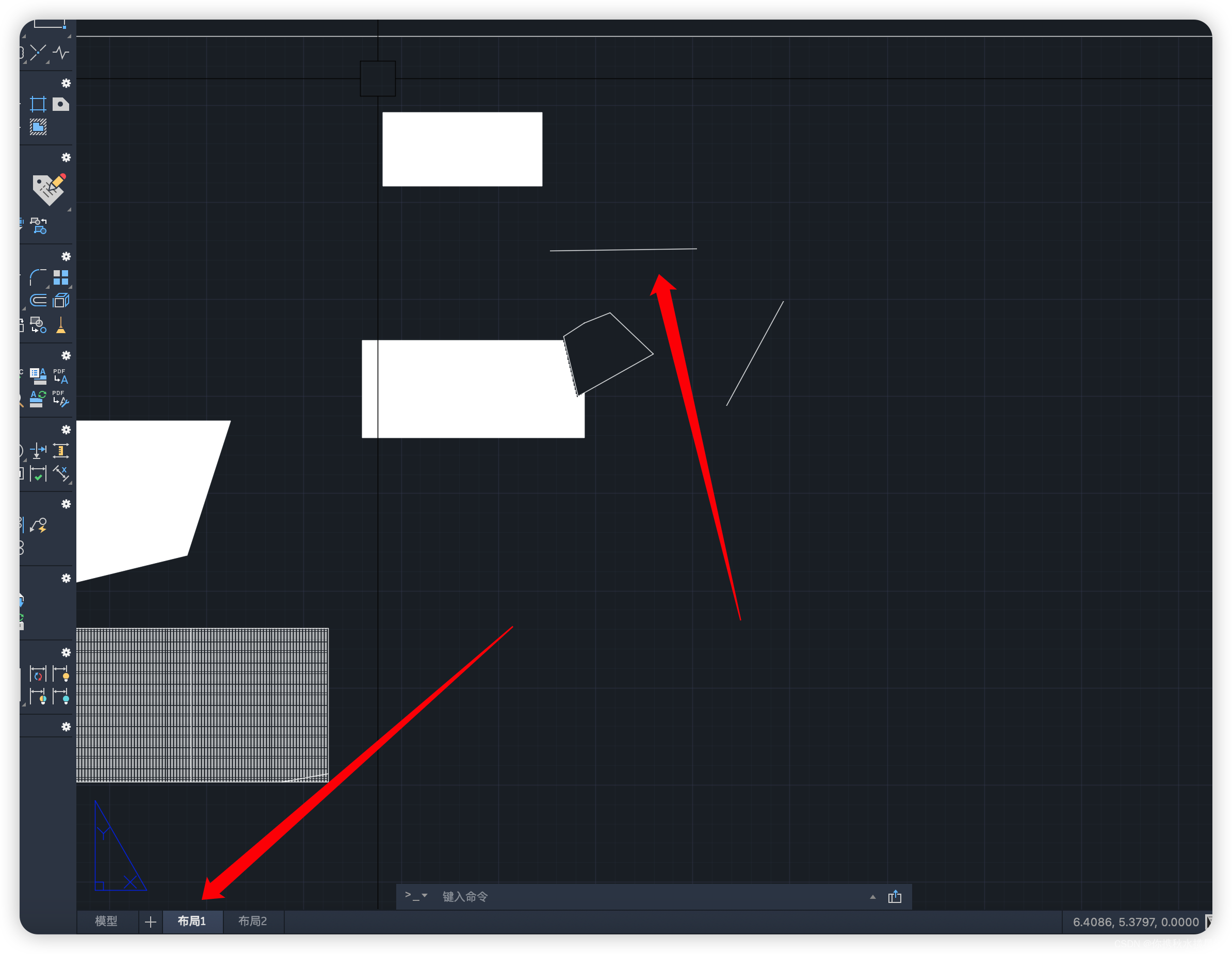

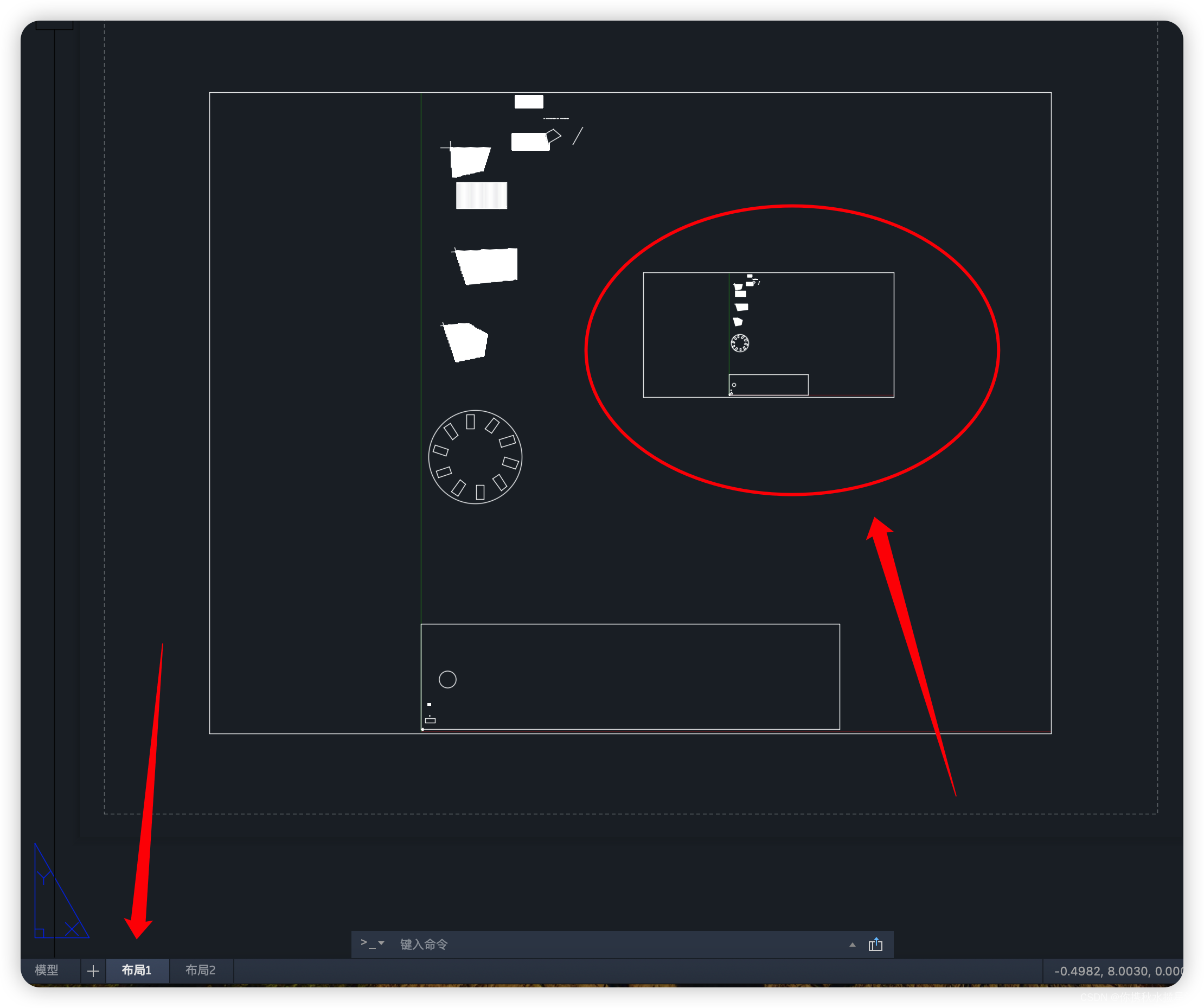

mv：在布局里新建一个视图，可以在一个小框里产生一个视图，在小框里

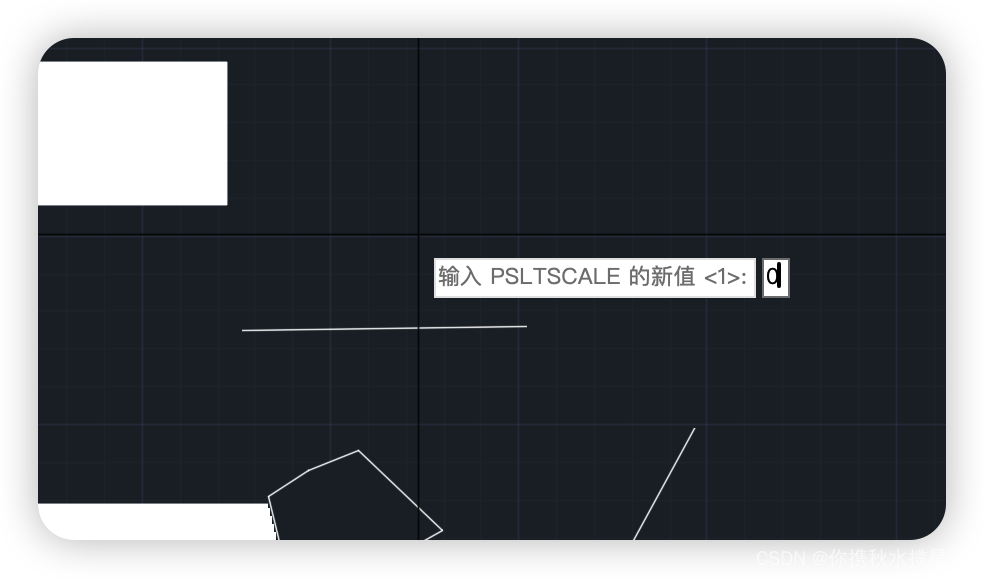

psl：在使用mv命令后，如果小视图里有一根线条，假设是虚线，但显示是直线，如何把直线变成模型里虚线，就需要psl命令。
1.输入psl，输入数值0
2. 点击视图，重新生成
3.如图所示

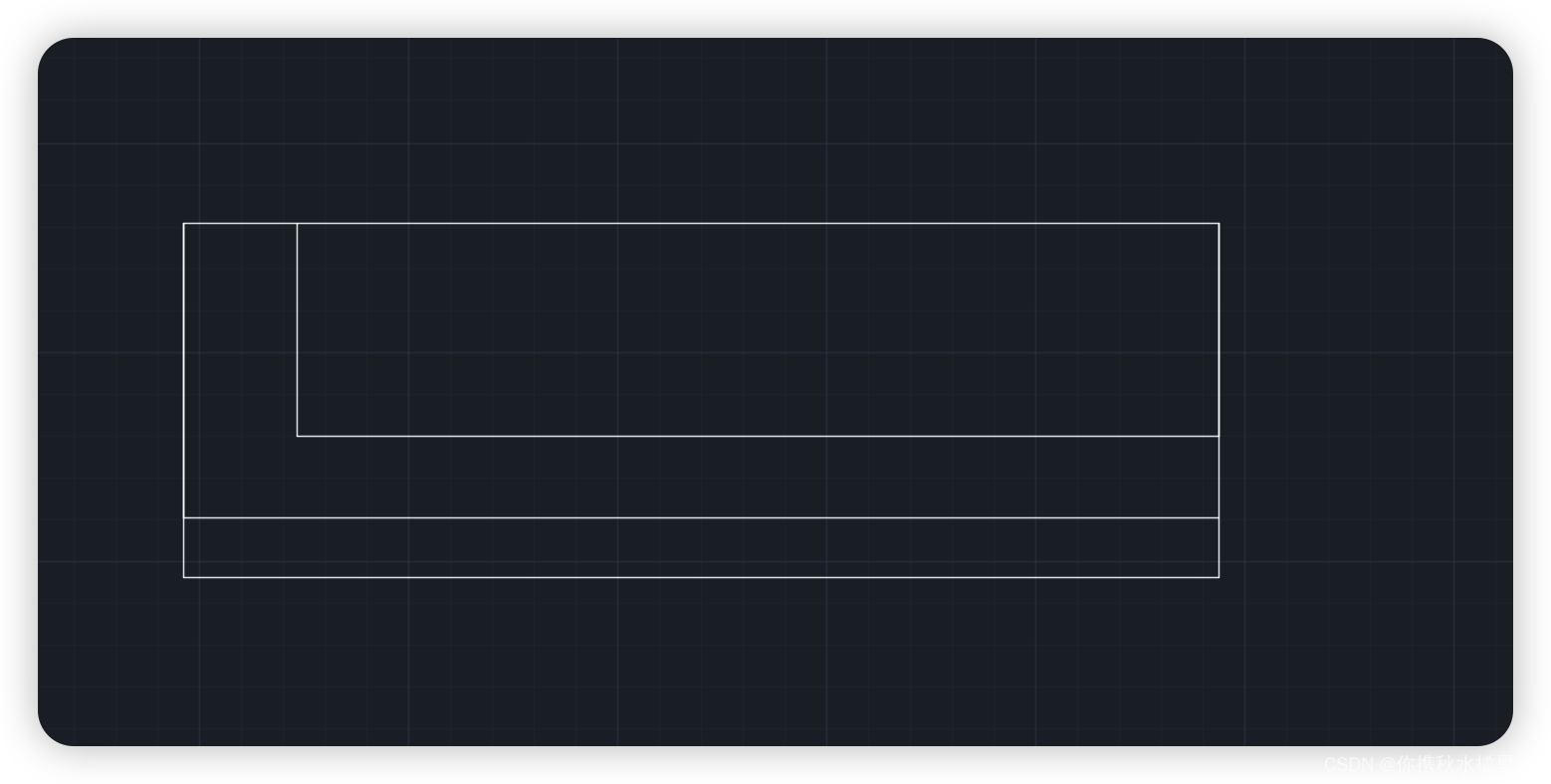

xc：剪裁

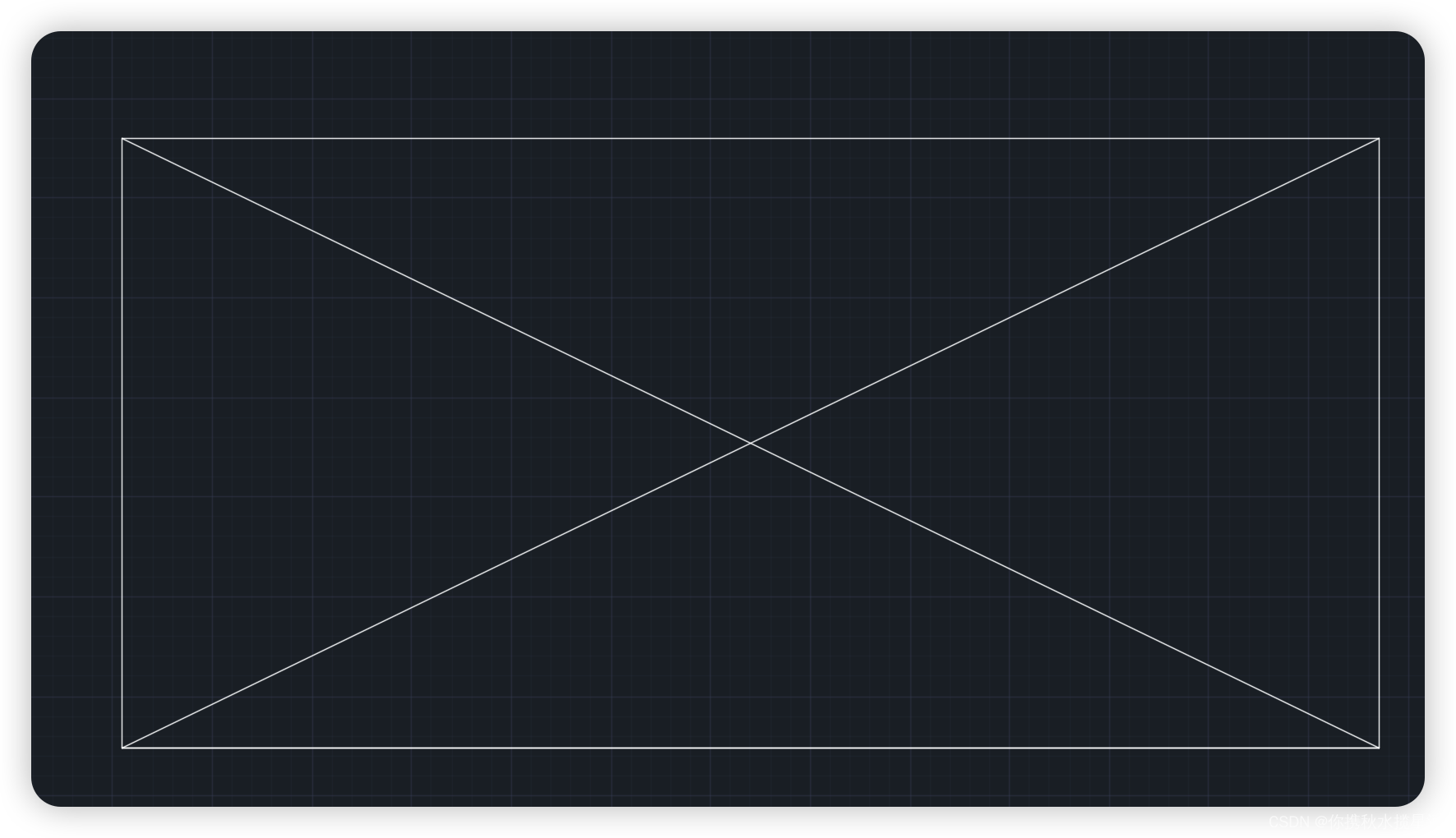

1.原始图像
2.剪裁之后图像

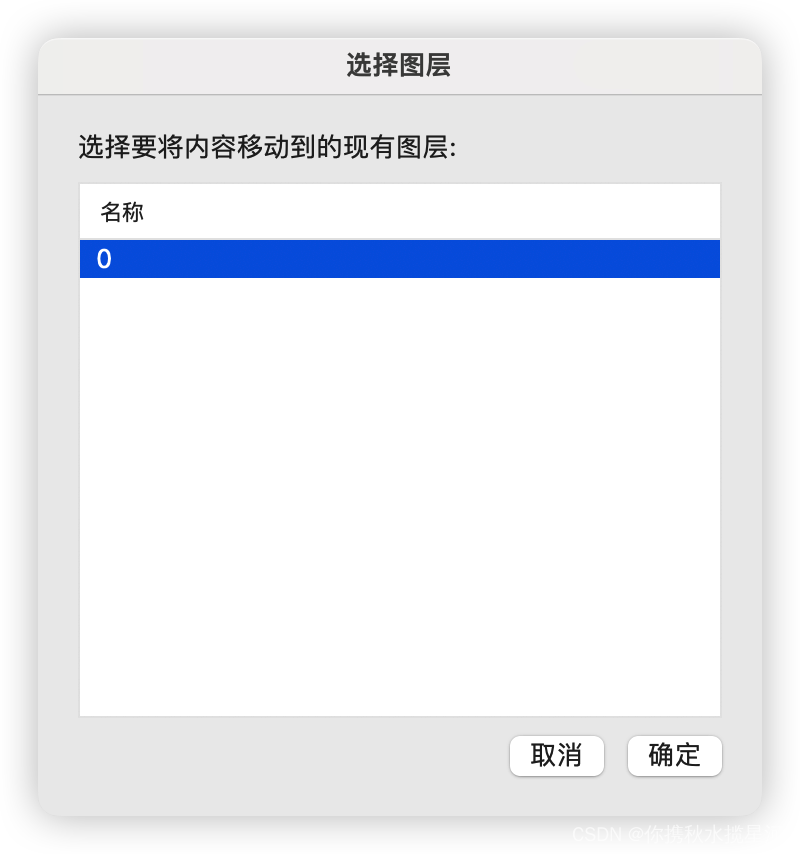

图层合并：防止图层过多，如果图层过多，会造成cad卡顿。就需要合并图层。

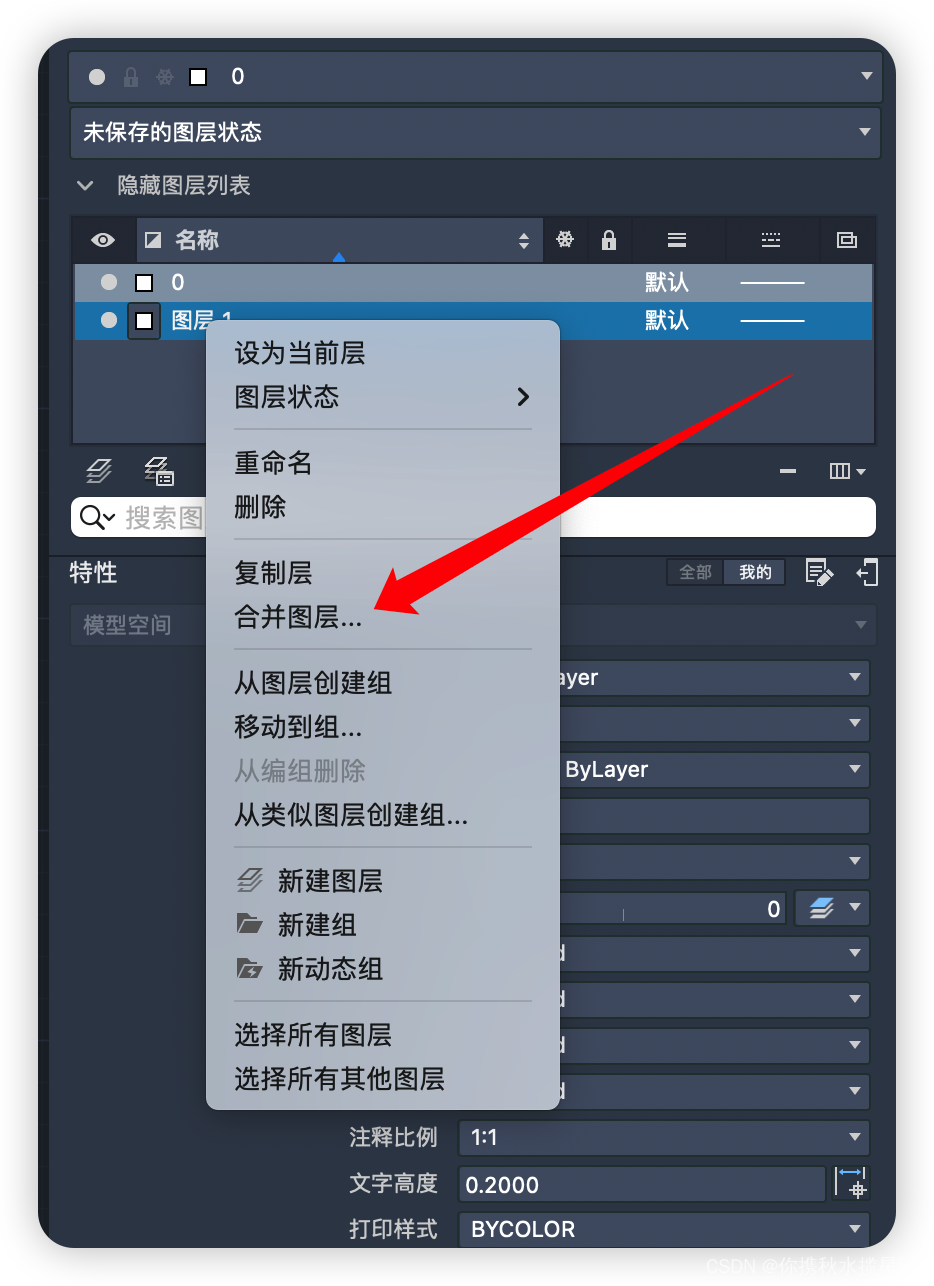

1. 右键选择合并图层

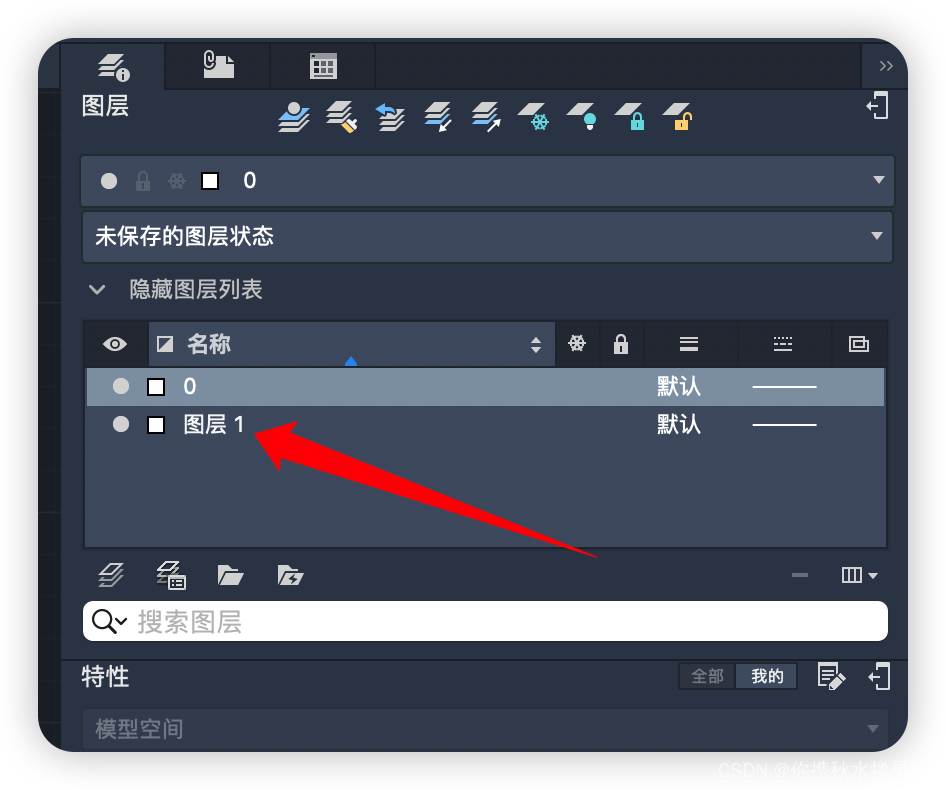

2. 将图层1合并图层2
加载图层，暂时还没有研究透，稍等
做样板：还没研究透
视口
打算用录制视频方式来记录这个视口命令，写文章截图，感觉效率不高。

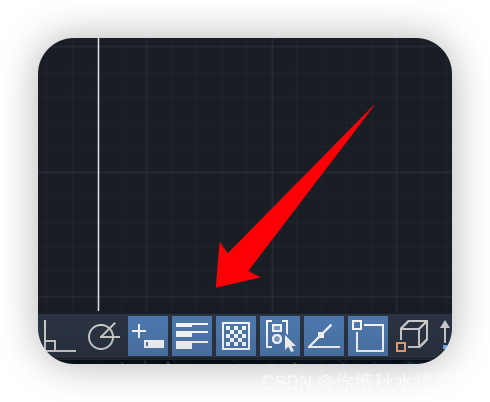

显示线宽，如果直线的宽度显示不明显，打开线宽，就可以看到直线的宽度，比较明显

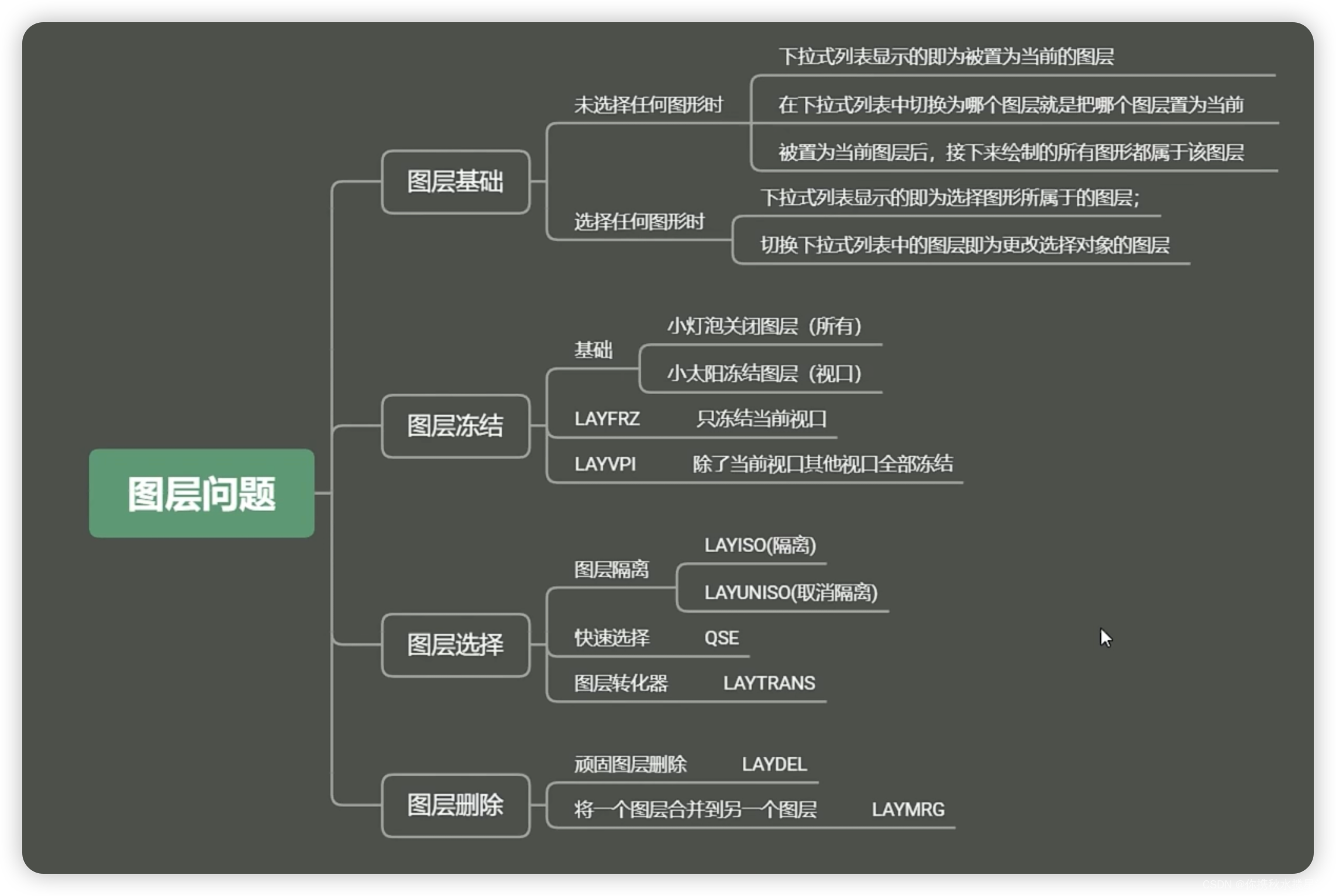

图层基础
操作录制了视频，发布在b站。谢谢up主视频
【CAD超实用！！图层技巧全汇总！-哔哩哔哩】 https://b23.tv/twuvtzk

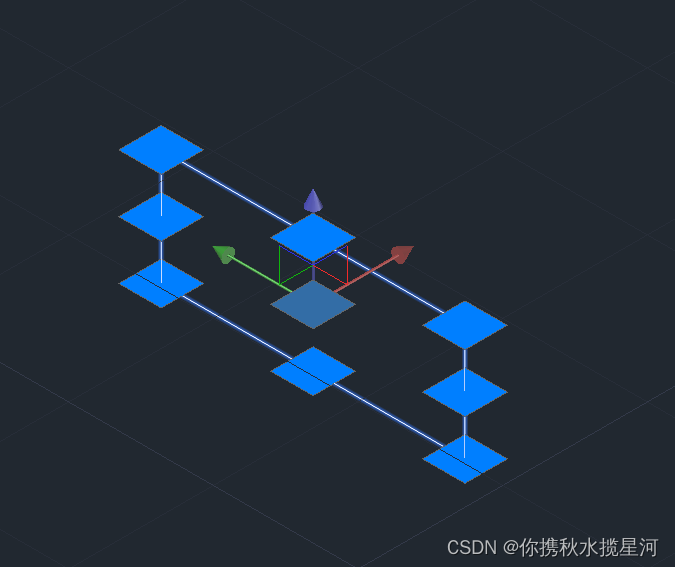

动态块：CAD动态块就是在块的内部
给当前图块赋予一定的参数和动作
最终能够让图块可以根据自己的绘图需要
进行形态、大小、长短或者设置等等的变换
满足多项功能，通过一个夹点可以进行
拉伸、缩放、旋转、镜像，切换规格、切换属性等等功能动作
具有很强的灵活性，能极大提升绘图速度，节省时间
操作视频已经放在b站上的了
up主视频：【学会了CAD动态块，我只能说“哎呀，真香！”-哔哩哔哩】 https://b23.tv/NJg8Gx3

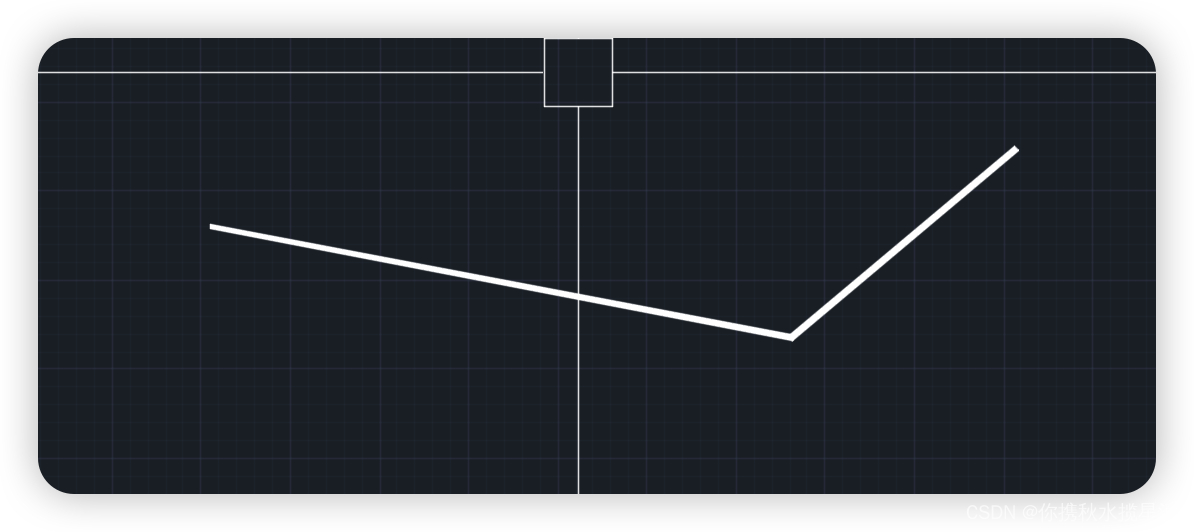

pl线宽：线的宽度。

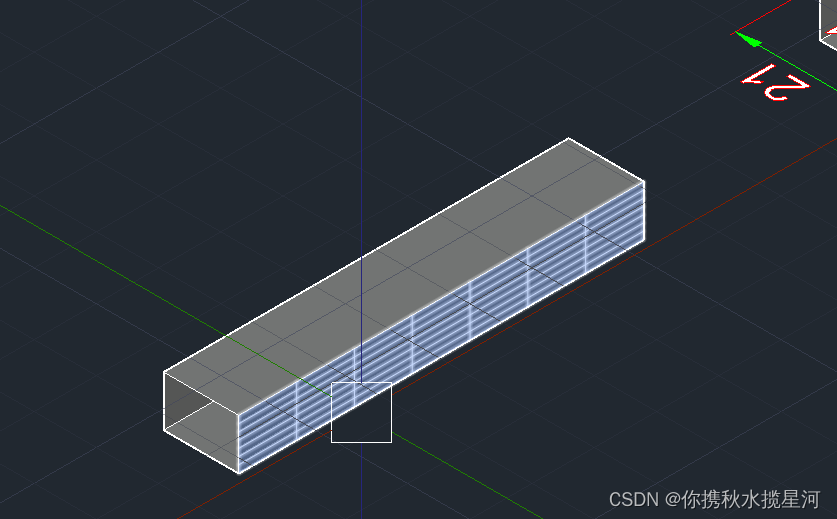

ext：拉伸。 cad里3d模型.
reg：创建一个面域，我的理解是，将选中的图像创建一个面域，如果不创建，不能成为一个实体，就不能su

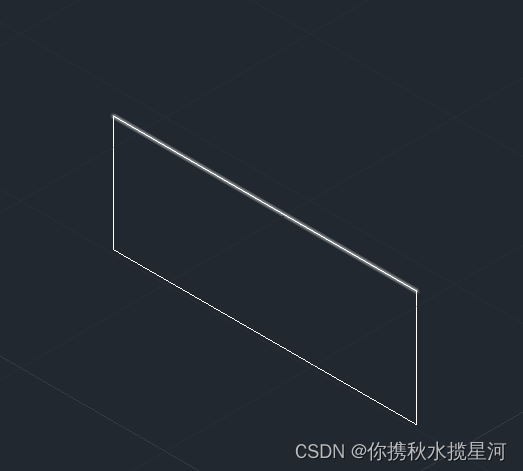

在三维空间里画出一个矩形。此时还不是面域
如图可知，此时图形还不是面域。
将图像变成一个面域。使用reg命令（REGION）

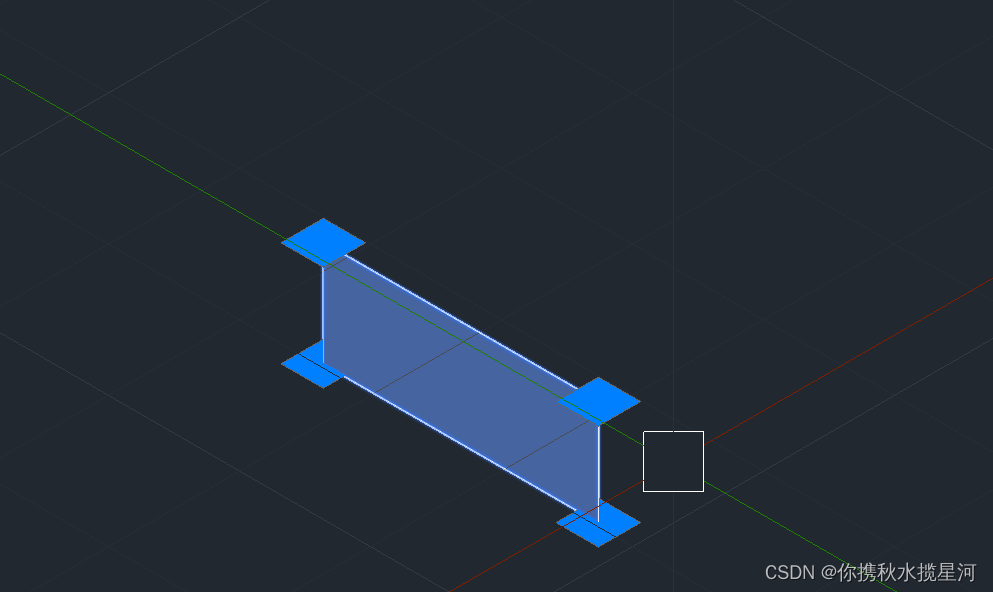

此时，可以将图像进行拉伸。

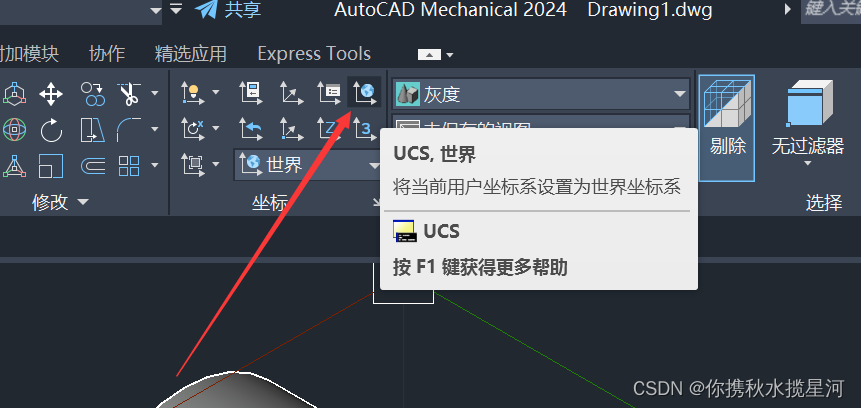

如果在绘图时候，绘制的图形是竖着的，是自定义视图，我们需要把视图切换成世界视图。

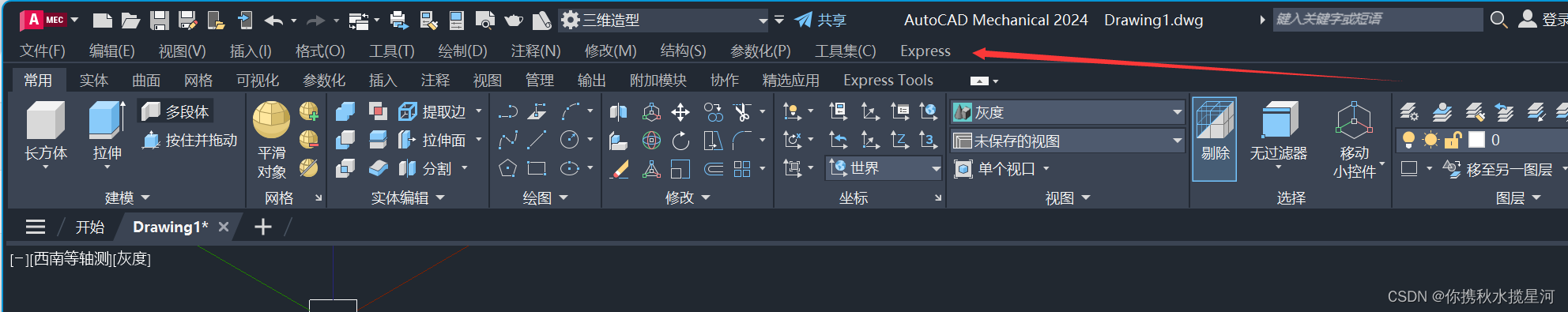

显示菜单栏。
在命令行里输入：menubar。输入数字1

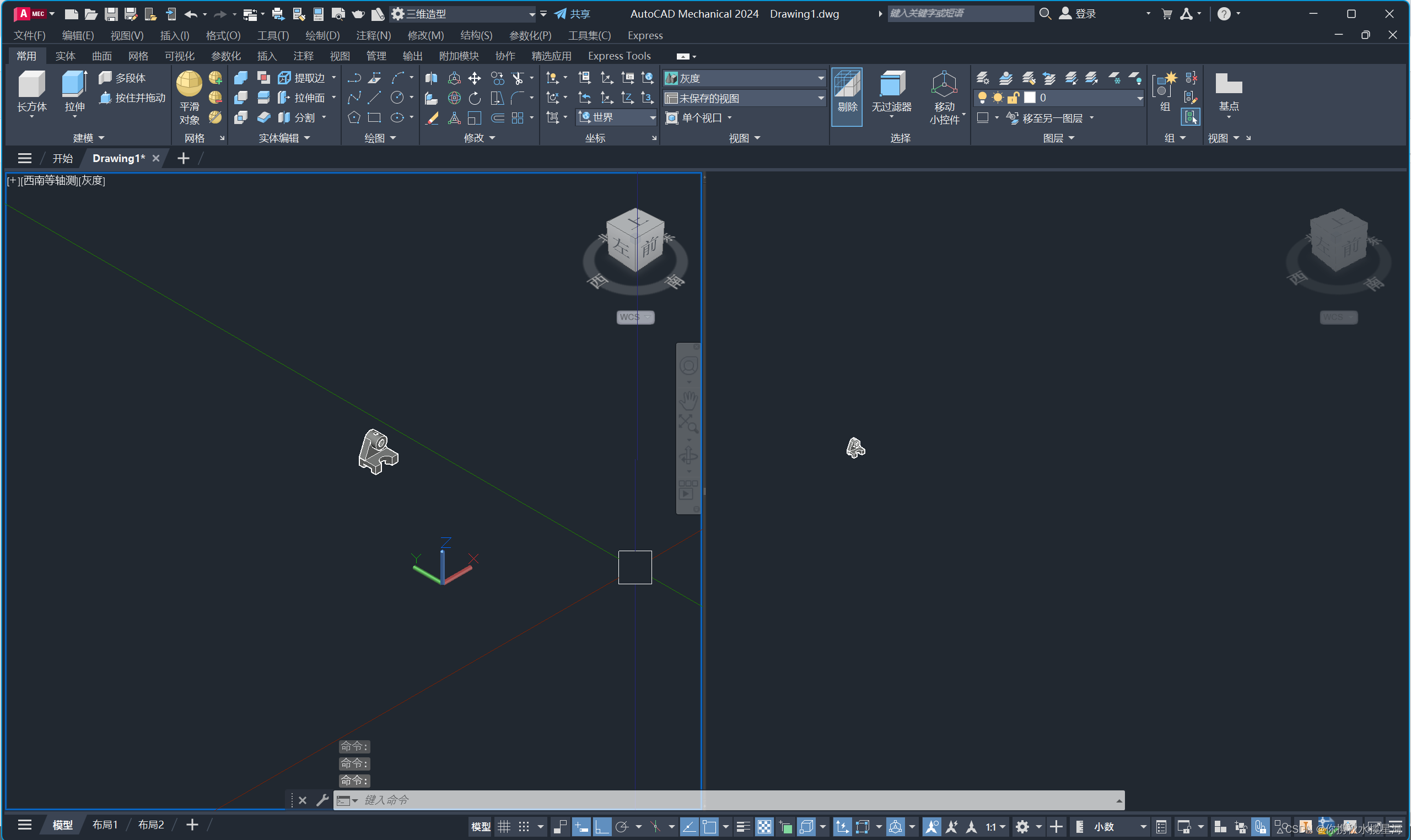

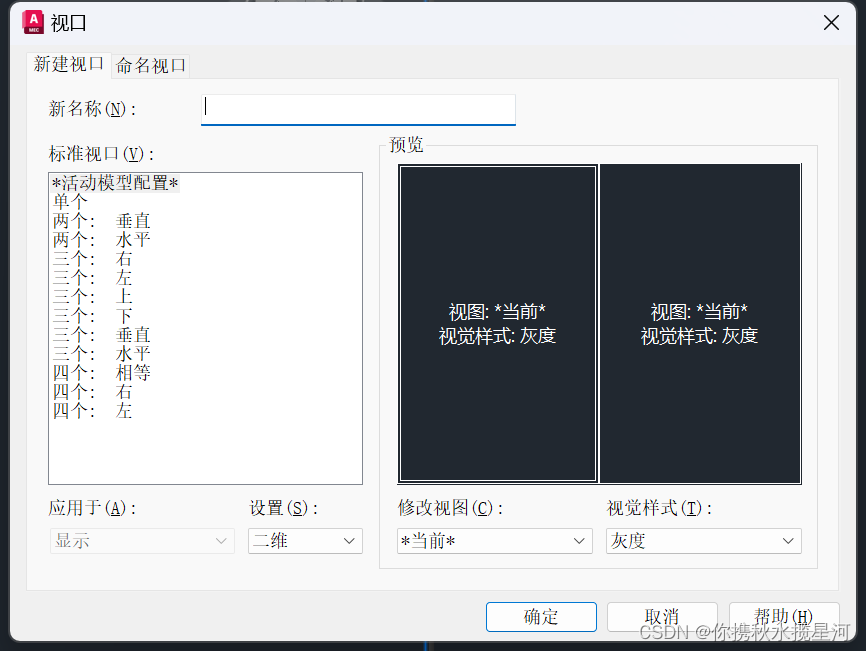

假设要创建两个视口。如何创建。
命令: VPORTS

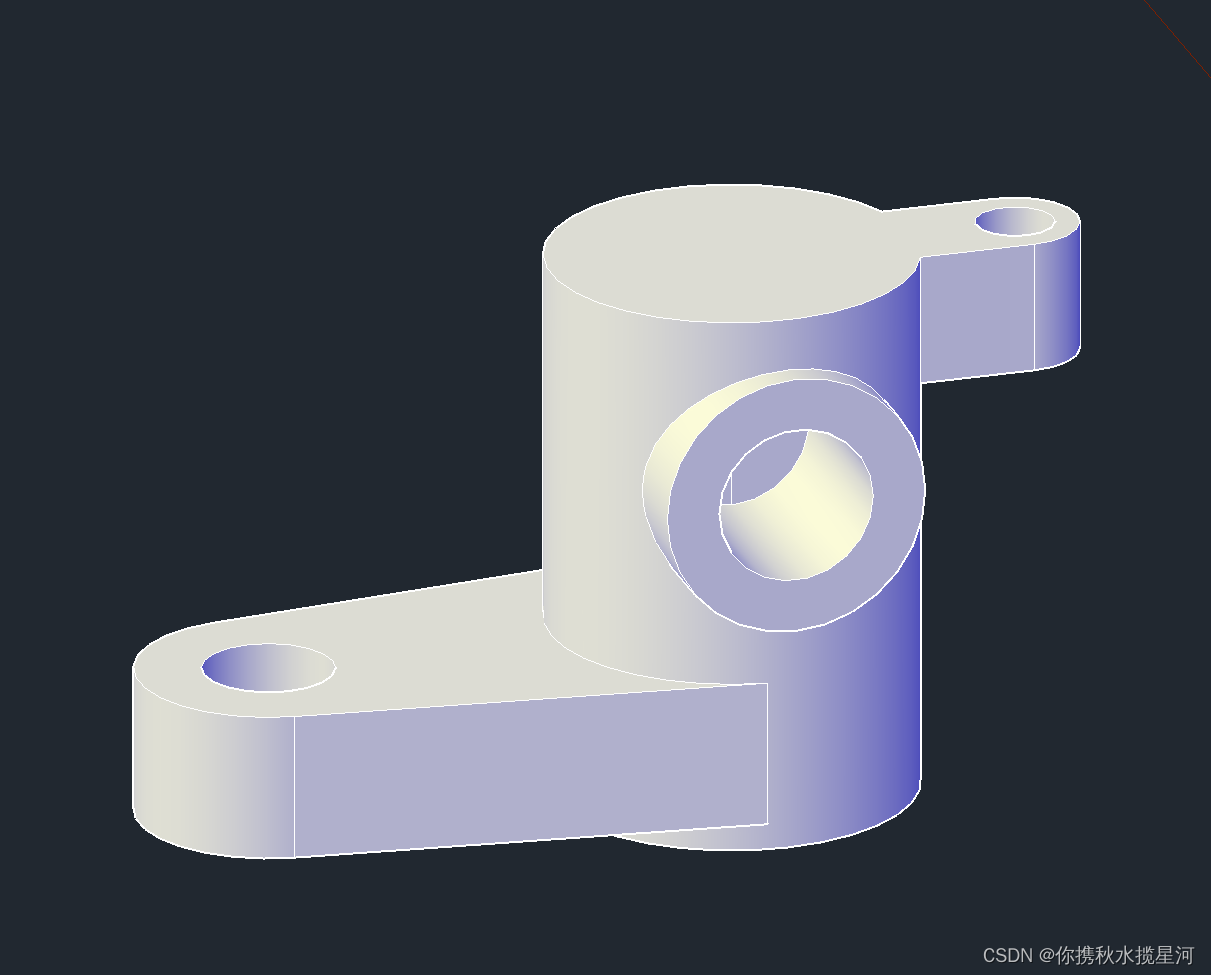

union：将多个3d物体合并

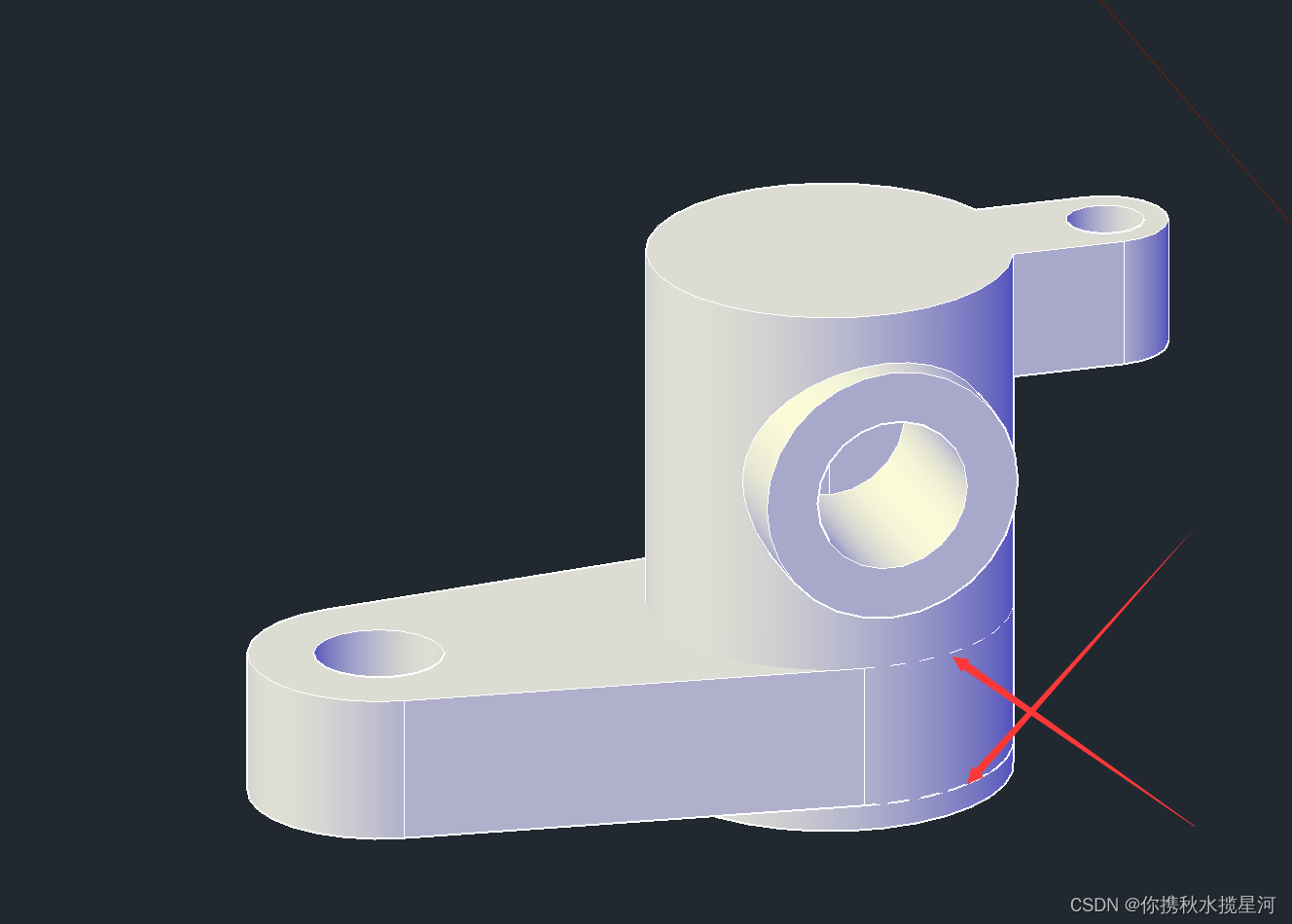

列如：图形里有多个线条，如何把线条去掉，跟物体融合。需要用union命令
使用union后
tt
tk

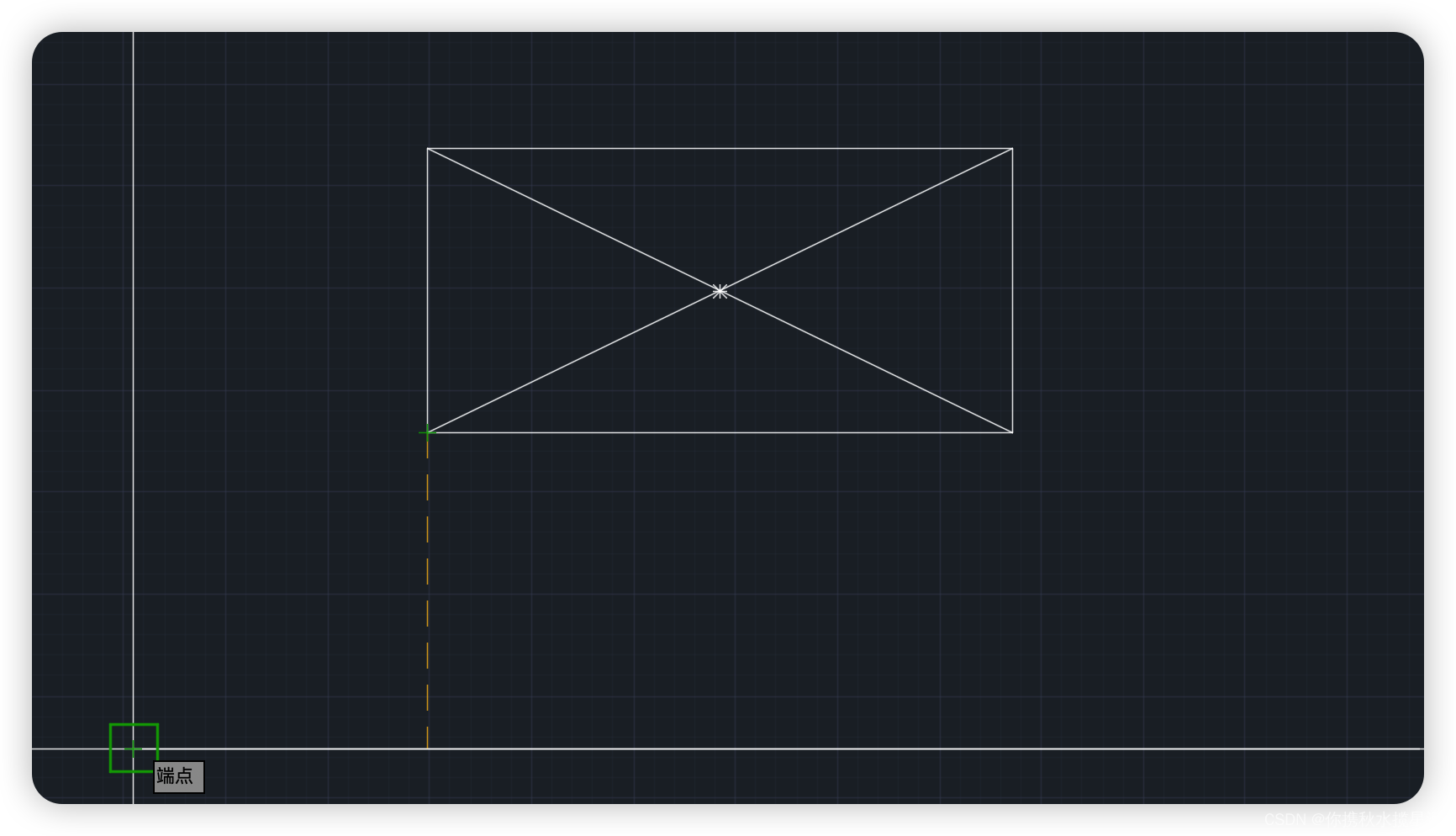

from
捕捉中点
点过滤器
FILLET：倒圆角。

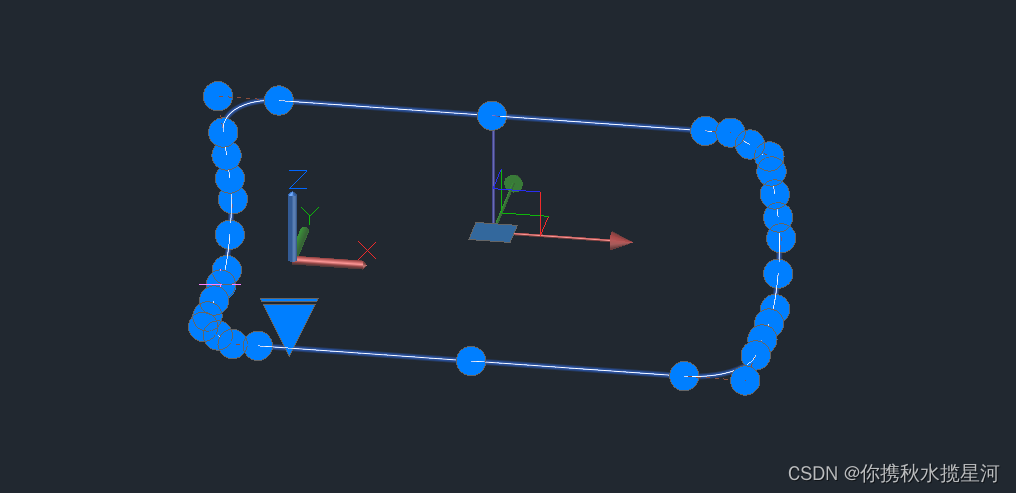

join：将多个线条合成一个整体。

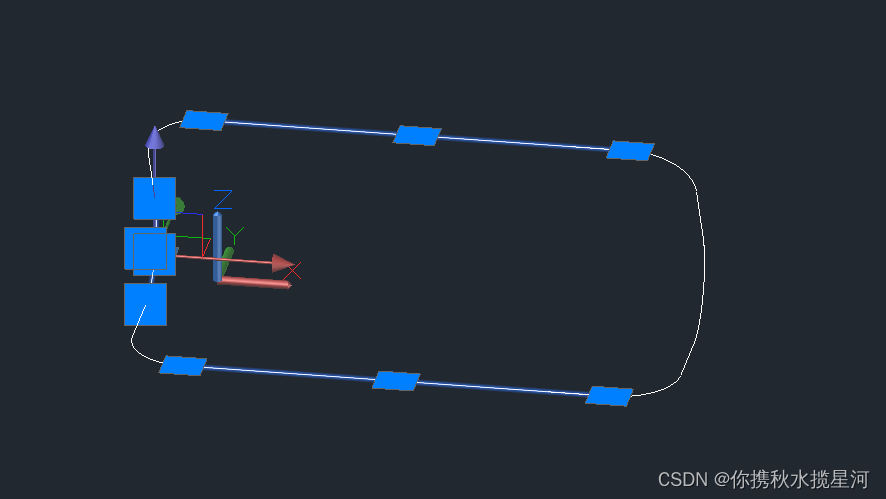

合成一个整体。

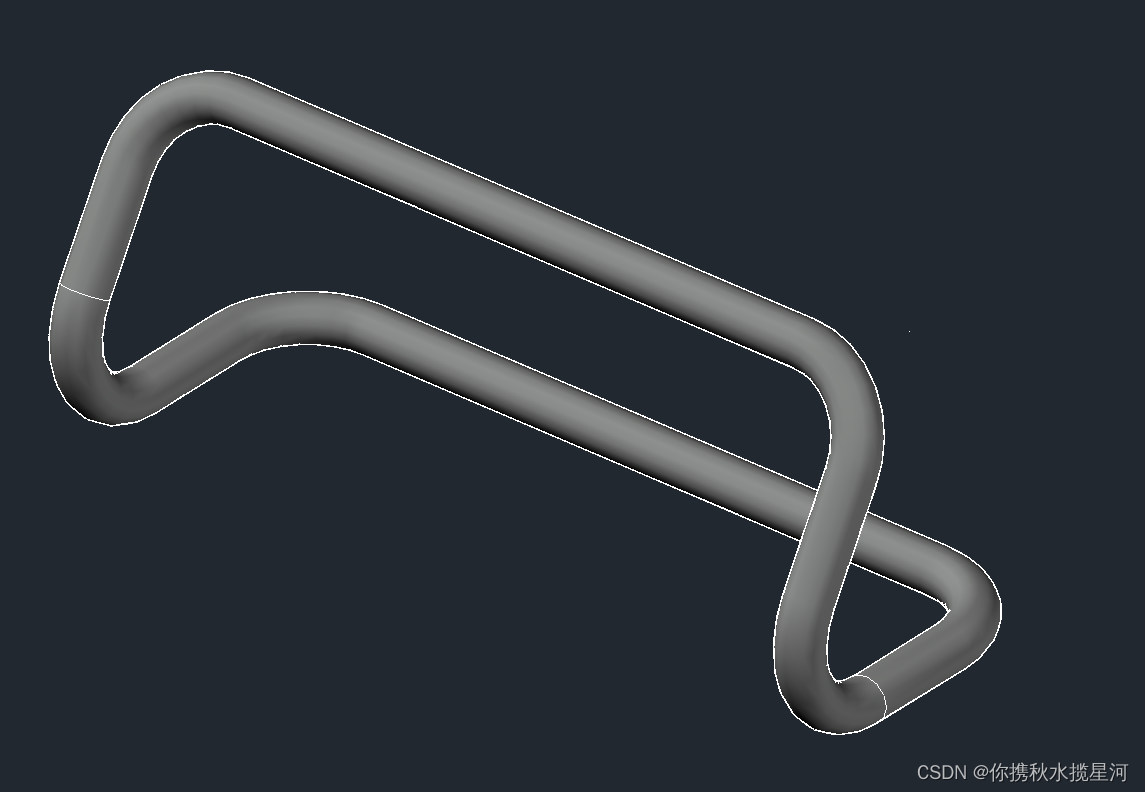

sw：扫掠。
通俗一点就是打个比喻;你手上有一条线，想把它变成六边形的线条，你就画一个六边形，拿这个六边形扫掠一下手中的线就变成了六边形的线条。
扫掠后：
