74LS164驱动一位共阴数码管（stm32f1）

最新推荐文章于 2021-05-24 07:35:50 发布

qq_44168575

最新推荐文章于 2021-05-24 07:35:50 发布

阅读量2.5k

点赞数

分类专栏：常用芯片驱动文章标签： stm32

本文链接：https://blog.csdn.net/qq_44168575/article/details/104280872

版权

常用芯片驱动专栏收录该内容

4 篇文章

订阅专栏

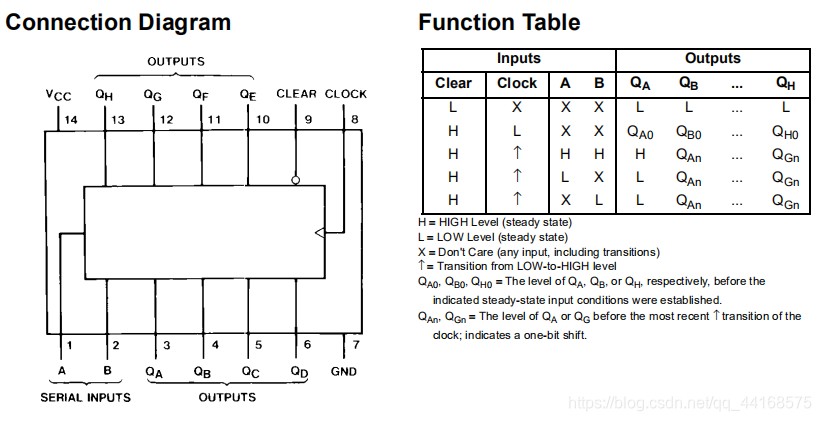

74LS164功能：串行输入并行输出，说人话就是：假设你有8个苹果（分别代表数码管的a,b,c,d,e,f,g,dp）,你把他们一个一个的包装好放进纸箱里（数据一个一个写入，串行），然后把纸箱打包发给别人（一次性输出，并行）。 74LS164的管脚图和真值表

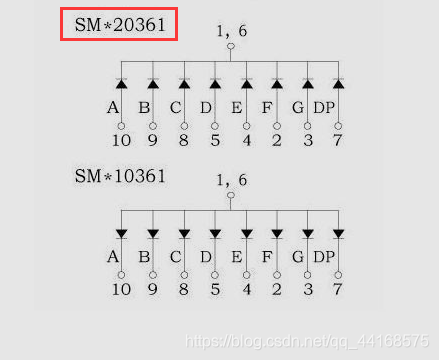

一位共阴/共阳数码管
下边是主程序代码和几个宏定义

#define Data    PAout(0)//74Ls164——（1）
#define Click   PAout(1)//74Ls164——（8）
#define Clear   PAout(2)//74Ls164——（9）

//                                                             dp                      g                        f                        e                        d                        c                        b                        a
#define show_0       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_1       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;delay_ms(1000);}
#define show_2       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_3       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_4       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;delay_ms(1000);}
#define show_5       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_6       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_7       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_8       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_9       {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;Click=0;  Data=1;Click=1;delay_ms(1000);}
#define show_dp      {Clear=0;Click=0;delay_ms(20);Clear=1;  Data=1;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;Click=0;  Data=0;Click=1;delay_ms(1000);}

#define show_loop  {show_0;show_1;show_2;show_3;show_4;show_5;show_6;show_7;show_8;show_9;show_dp;}

int main(void)
{
	delay_init();	    	     //延时函数初始化
    LED_Init_1();               //数码管引脚初始化
  while(1)
  {
    show_loop;
    //运行结果：依次显示0，1，2，3，4，5，6，7，8，9，“ . ” 间隔 1 秒
  }
}
