Qt自定义QLabel做一个倒计时控件(带有圆环形进度条)

---

简述

记录和分享自己写的一个倒计时小控件。通过自定义QLabel控件，重写painter事件来绘制一个倒计时控件。

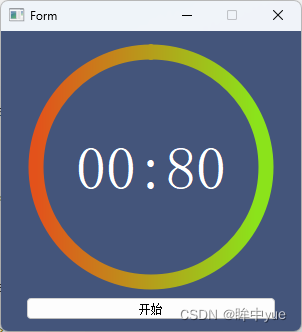

一、运行效果

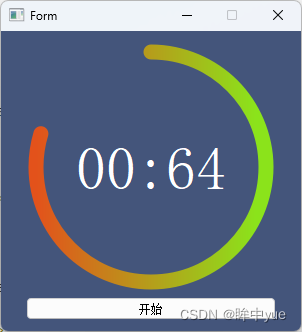

运行程序，初始化一个时间。点击开始后，开始倒计时，外层圆形进度条慢慢缩减。

二、上代码

mylabel.h

代码如下（示例）：

#ifndef MYLABEL_H
#define MYLABEL_H

#include <QObject>
#include <QLabel>
#include <QPainter>
class MyLabel : public QLabel
{
    Q_OBJECT

public:
    MyLabel(QWidget *parent = Q_NULLPTR);
    ~MyLabel();
public:
    //计时器更新 倒计时
    void setTime(double second);
signals:

public slots:

protected:
    void paintEvent(QPaintEvent *);
    virtual bool event(QEvent *e);

private:
    void drawTimer(QPainter *);//画计时器
private:
    double m_time;//倒计时时间
};
#endif // MYLABEL_H

mylabel.cpp

代码如下（示例）：

#include "mylabel.h"
#include<QDebug>

#pragma execution_character_set("utf-8")

MyLabel::MyLabel(QWidget *parent)
    :QLabel (parent)
{

}

MyLabel::~MyLabel()
{

}

void MyLabel::setTime(double second)
{
    m_time = second;
    update();
}

//重写paint事件
void MyLabel::paintEvent(QPaintEvent *e)
{
    Q_UNUSED(e);

    QPainter painter(this);
    //设置抗锯齿
    painter.setRenderHints(QPainter::Antialiasing | QPainter::SmoothPixmapTransform);

    drawTimer(&painter);
}

bool MyLabel::event(QEvent *e)
{
    return QLabel::event(e);
}

void MyLabel::drawTimer(QPainter *p)
{
    //先设置外矩形的大小用于绘制圆形进度条
    QRect rcOut = this->rect();
    //adjust四个参数：dx1,dy1相对于左上角的点,dx2,dy2相对于右下角的点
    rcOut.adjust(10,10,-10,-10);
    QSize outSize = rcOut.size();
    //获取这个矩形的左上角坐标
    int out_X = rcOut.x();
    int out_Y = rcOut.y();

    //设置内矩形的大小用于绘制时间
    QRect rcInt = this->rect();
    rcInt.adjust(20,90,-20,-90);
    QSize inSize = rcInt.size();
    int in_X = rcInt.x();
    int in_Y = rcInt.y();

    //画内矩形
    //画矩形边框色，同主界面的背景色，不同的话会有出现一个长方形矩形
    p->setPen(QPen(QColor(68,85,123), 1, Qt::SolidLine));
    //绘制矩形
    p->drawRect(rcInt);

    //绘制时间
    //设置画笔样式
    QFont font;
    //大小根据主界面label的大小调整
    font.setPointSize(45);
    p->setFont(font);
    QPen pen;
    pen.setColor(QColor("#ffffff"));
    pen.setWidth(1);
    pen.setStyle(Qt::SolidLine);
    p->setPen(pen);

    QString timer;
    if(m_time == 0)
    {
        timer = "00:00";
        //绘制文字，用内矩形的size，文字居中
        p->drawText(in_X,in_Y,inSize.width(),inSize.height(),Qt::AlignVCenter |Qt::AlignHCenter,timer);
    }
    else {
        int time = m_time/100+1; //加1是因为小于100时就是0了，但是绘制还未结束
        timer = "00:" + QString::number(time);
        if(time < 10)
        {
            timer = "00:0" + QString::number(time);
        }
        p->drawText(in_X,in_Y,inSize.width(),inSize.height(),Qt::AlignVCenter |Qt::AlignHCenter,timer);
    }

    //绘制圆形进度条
    //QLinearGradient  参数：渐变的开始坐标，渐变的结束坐标
    QLinearGradient gradient(out_X, out_Y, outSize.height(), out_Y);//左右渐变
    //QLinearGradient gradient(out_X, out_Y, out_X, outSize.height()+out_Y);//上下渐变
    gradient.setColorAt(0, QColor("#E3521B"));
    gradient.setColorAt(1.0, QColor("#8BE31B"));

    int startAngle = 90*16;                 //开始的角度，0度在图形的最左侧
    int spanAngle = m_time/8000*(-360*16);  //覆盖的角度

    QPen penForeground;
    penForeground.setBrush(gradient);
    penForeground.setWidth(15);
    penForeground.setJoinStyle(Qt::RoundJoin);
    penForeground.setCapStyle(Qt::RoundCap);
    p->setPen(penForeground);
    //绘制圆环，用到外圈的size
    p->drawArc(rcOut, startAngle, spanAngle);
}

TimerWidget.h

#ifndef TIMERWIDGET_H
#define TIMERWIDGET_H

#include <QWidget>

class QTimer;

namespace Ui {
class TimerWidget;
}

class TimerWidget : public QWidget
{
    Q_OBJECT

public:
    explicit TimerWidget(QWidget *parent = nullptr);
    ~TimerWidget();
    //初始化
    void initForm();
private slots:
    void on_m_startBtn_clicked();
    void timeEnd();
private:
    Ui::TimerWidget *ui;
    double m_time;//时间
    QTimer *m_timer;//定时器，用于给计时器发送时间
};

#endif // TIMERWIDGET_H

TimerWidget.cpp

#include "TimerWidget.h"
#include "ui_TimerWidget.h"
#include <QTimer>

TimerWidget::TimerWidget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::TimerWidget)
{
    ui->setupUi(this);
    initForm();
    connect(m_timer,&QTimer::timeout,this,&TimerWidget::timeEnd);
}

TimerWidget::~TimerWidget()
{
    delete ui;
}

//初始化
void TimerWidget::initForm()
{
    //设置背景色，qss
    QString strStyle = "QWidget#TimerWidget{background-color:rgb(68,85,123);}";
    setStyleSheet(strStyle);

    setFixedSize(300,300);
    ui->m_timer->setFixedSize(250,250);
    ui->m_startBtn->setText("开始");
    m_timer = new QTimer(this);
    m_time = 7999;
    ui->m_timer->setTime(m_time);
}

//开始
void TimerWidget::on_m_startBtn_clicked()
{
    //每10毫秒执行一次
    //每10毫秒刷新一次为了让进度条更流畅
    m_timer->start(10);
}

void TimerWidget::timeEnd()
{
    //如果小于0停止计时
    if(m_time < 0)
    {
        m_timer->stop();
        return;
    }
    ui->m_timer->setTime(m_time);
    m_time --;
}

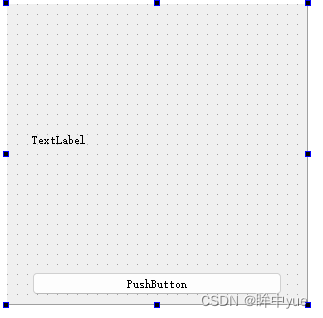

TimerWidget ui设计

添加一个开始按钮和一个QLabel，QLabel需要提升为mylabel，控件的提升不会的站里很多例子。

main.cpp

#include "TimerWidget.h"
#include <QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    TimerWidget w;
    w.show();
    return a.exec();
}

---

总结

第一次写，有很多不足之处，分享一下互相学习。
程序目的主要是实现一个圆形的进度条，带有渐变色和时间。
