如何直接给AI程序代码？拯救毕设流程图绘制

📝 前言

作为一名程序员、博客文章书写者、学术垃圾制造者，总是要根据代码绘制程序流程图，然后转化为文字叙述，这着实让我苦恼。流程图不就是复制代码注释，然后根据程序进行流程图绘制就可以了嘛。为了不想再次文字叙述流程图，还是借助AI工具。特此将笔记分享给大家！

---

一、示例方法步骤

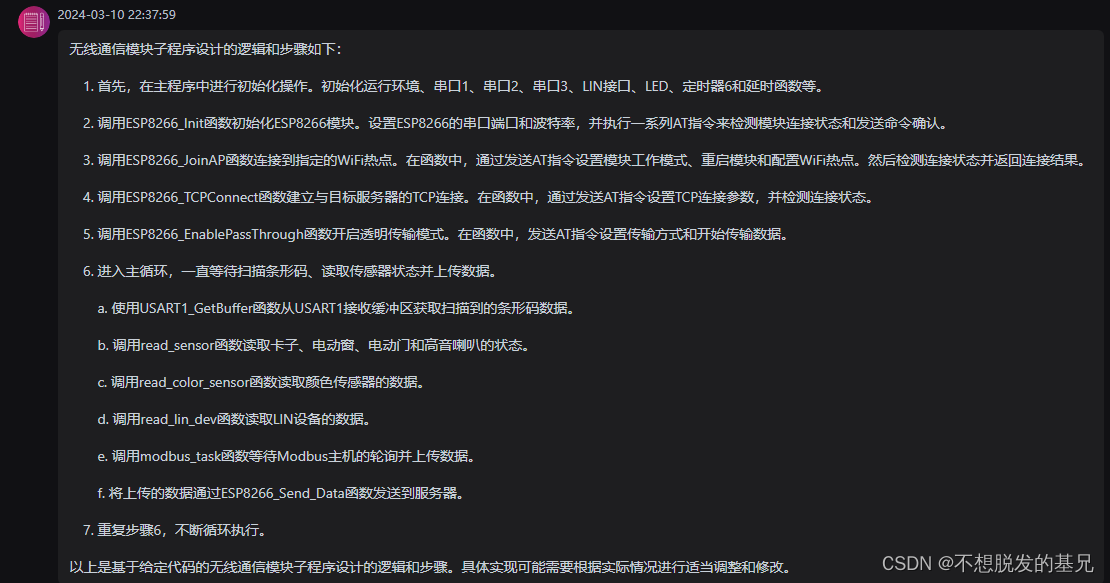

1、给AI源代码，并根据指令生成Flowchart流程图代码

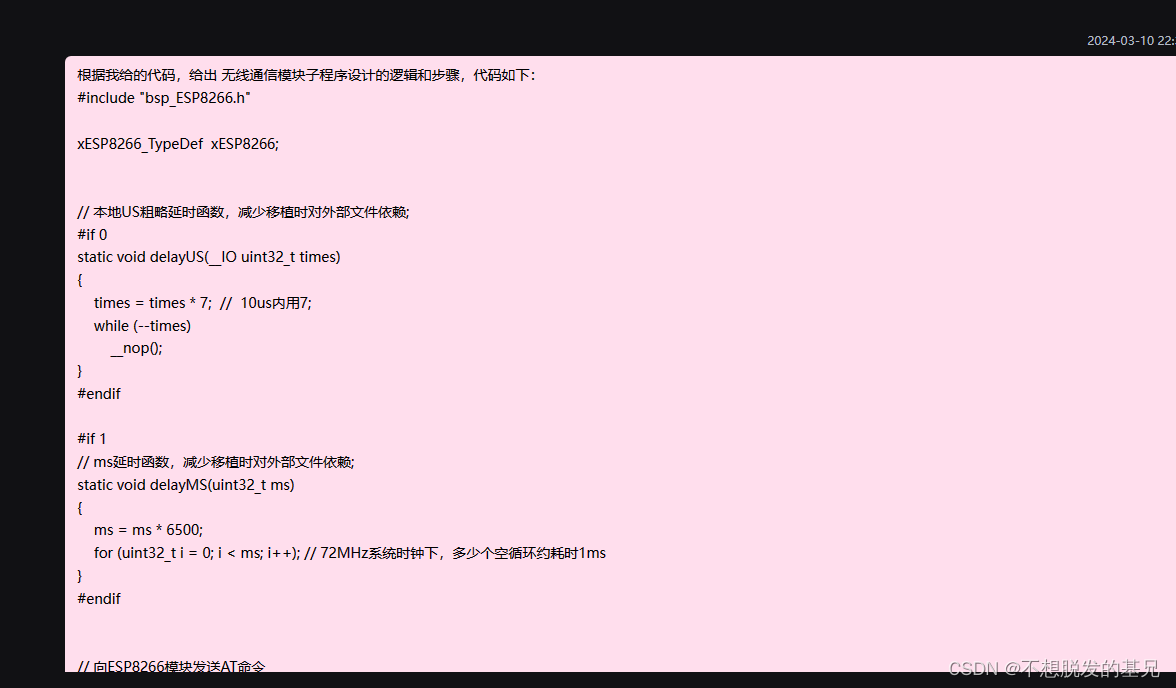

命令：根据我给的代码，给出 【XXXXXXXX】无线通信模块子程序设计的逻辑和步骤，代码如下：

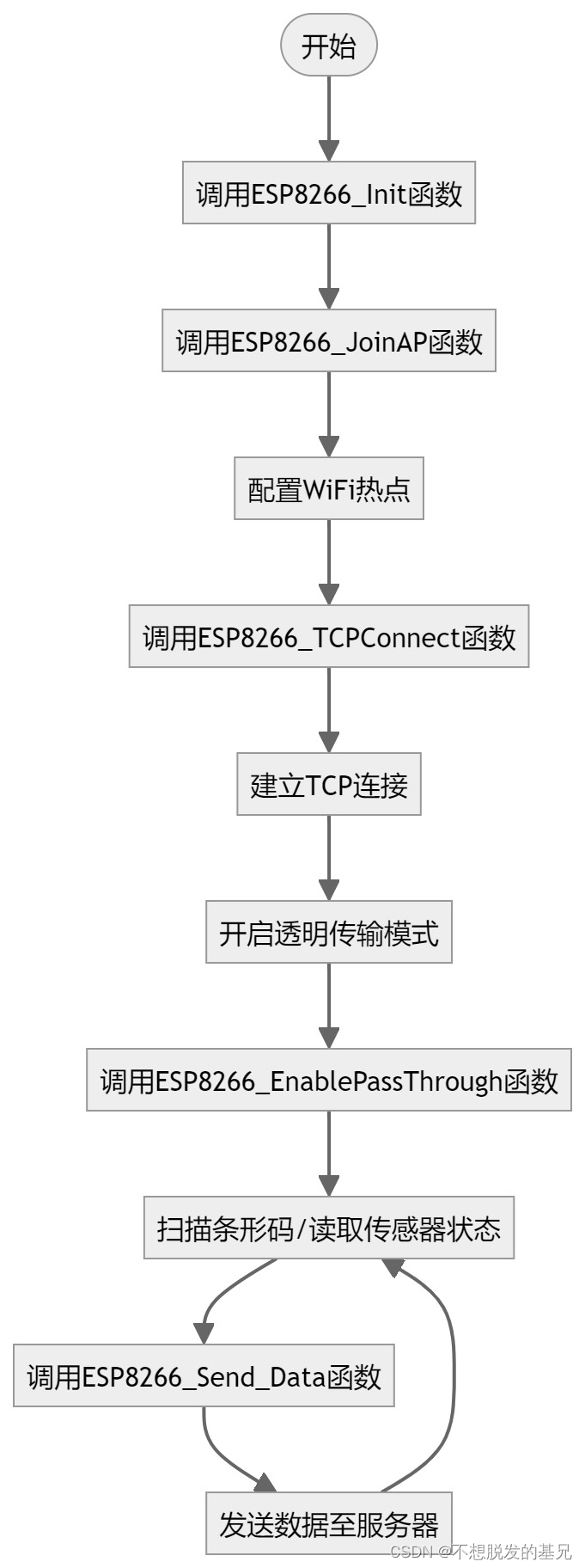

2、根据Ai给出的程序设计逻辑和步骤，生成Flowchart流程图代码

在能识别MarkDowm语法的软件中，填入代码生成Flowchart流程图

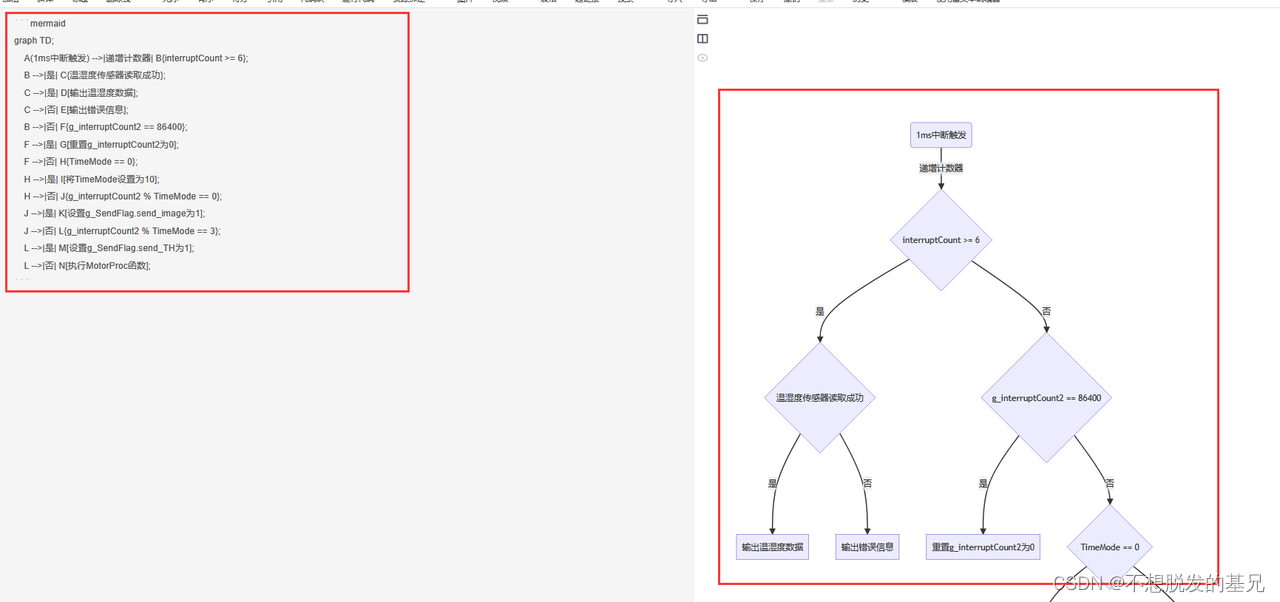

3、代码生成Flowchart流程图

3.1 代码转化为文字叙述

命令：根据我给的程序设计逻辑，给出 【XXXXXXXX】模块子程序设计的MarkDown语法的Flowchart流程图代码程序设计逻辑如下：

AI生成内容

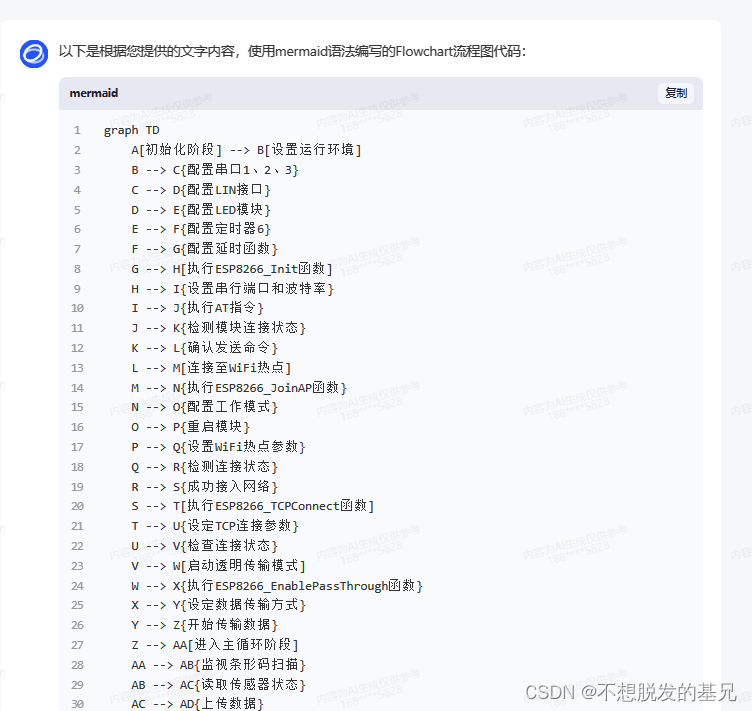

3.2 文字转化的marmaid流程图代码

命令：这是一段【XXXX】源代码，你需要根据源代码生成专业的Mermaid流程图代码：

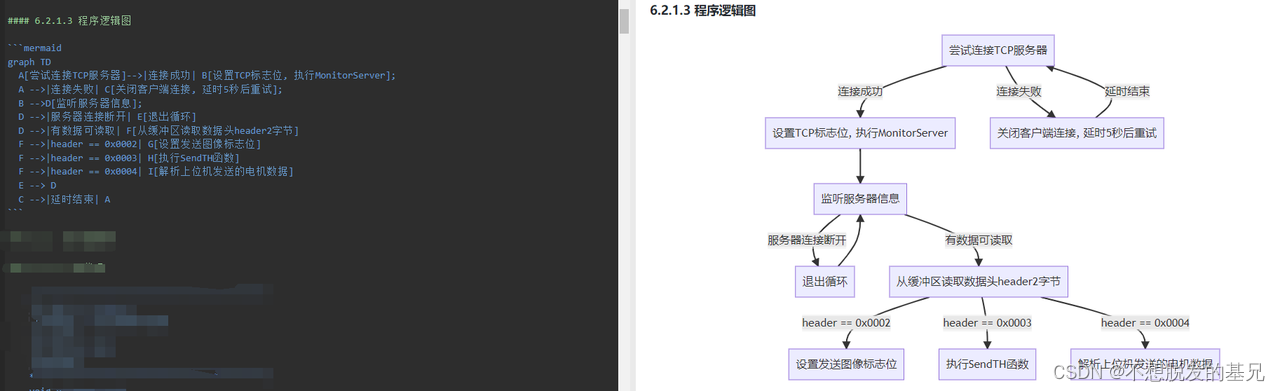

3.3 使用MarkDown绘图软件，插入代码绘图

最终代码结果

4、 语法备注

（1）内容中的、语法不能正确识别，用‘，’分隔。

（2）基础语法识别，符号，边框，内容，条件语句 。

二、流程图代码示例

1、流程图代码示例

1.1 Flowchart语法代码

flowchart TB
    A([颜色传感器初始化])
    B[调用Color_Sensor_Init函数]
    C[配置I2C总线GPIO引脚]
    D[设置传感器的工作模式、采样率、增益等参数]
    E[自定义配置传感器的阈值、滤波器、校准参数]
    F[检查传感器是否正常响应、配置是否成功]
    G([返回配置结果])

    A --> B
    B --> C
    C --> D
    D --> E
    E --> F
    F --> G

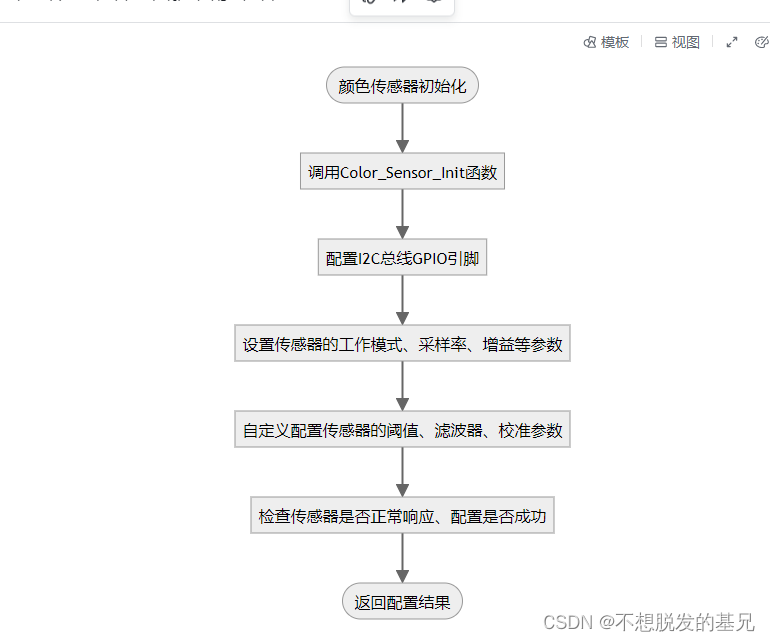

1.2 代码生成流程图

三、工具介绍

1、 Ai工具

• 文心一言（百度）

• 阿水AI（聚合性付费AI）

• 通义千问（阿里产品）

• OpenAi-charGPT（需要科学）

• 智谱（强烈推荐）

• 秘塔AI（信息网络检索归纳，写文章，论文推荐使用）

2、支持MarkDowm语法的工具或者网站

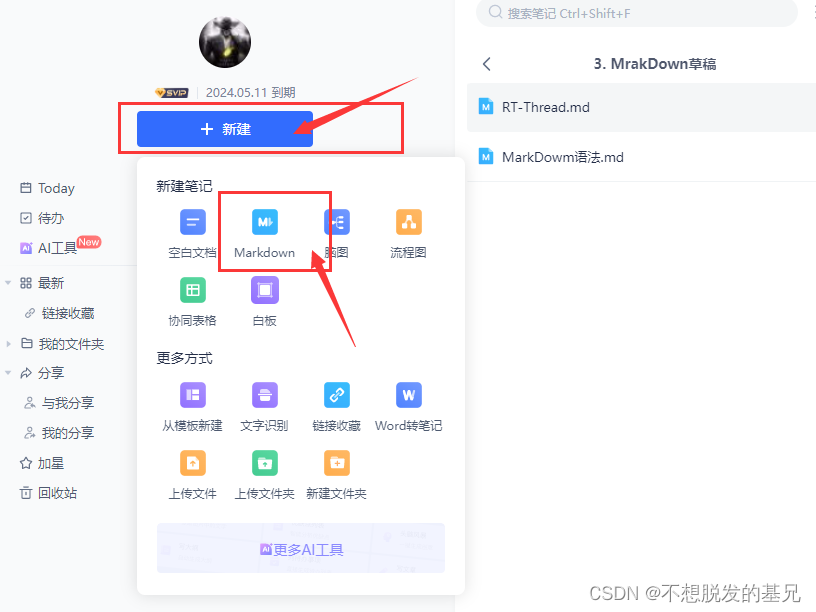

（1）“有道云笔记”的MarkDowm文件

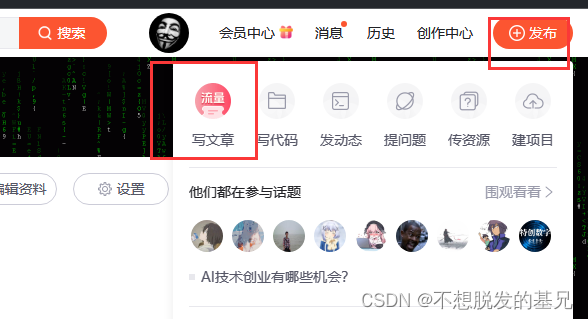

（2）CSDN的博客网页，发布文章，选择MarkDown笔记编辑

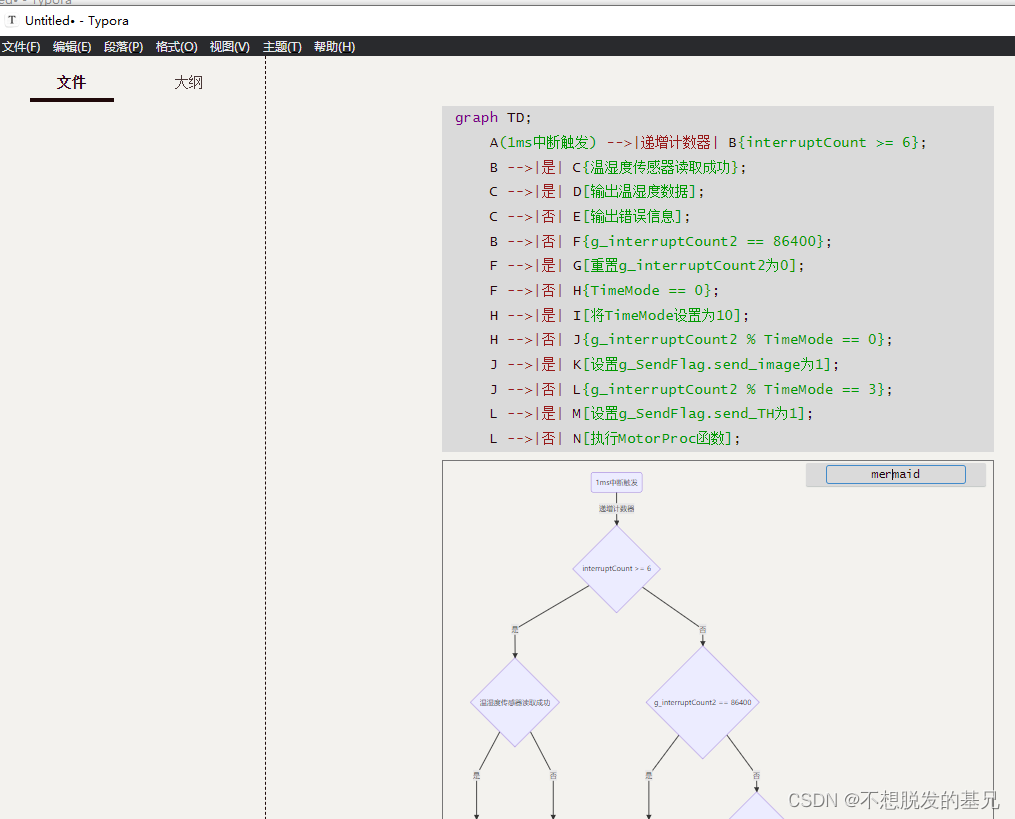

(3)使用PC段的Typora软件

软件下载网址：链接：https://pan.baidu.com/s/1s4-EfuBFGUPpExJ_FWH3ng?pwd=jpjp

四、mermaid语法学习网址推荐

（1）国内CSDN语法：https://blog.csdn.net/qq_63585949/article/details/131544942

（2）官网Flowchart：Flowcharts Syntax | Mermaid

五、汇总Ai复杂命令示例

（1）根据我给的代码，给出 【XXXXXXXX】模块子程序设计的逻辑和步骤，代码如下：

（2）文心一言使用：这是一段【XXXXXXXXXX】的源代码，你需要根据源代码生成专业的Mermaid流程图代码。源代码如下：......

（3）文字转换流程图示例

将我之后要求的文字转换为Flowchart流程图代码。

文字转换内容如下：

【XXXXXXXXXXXXXXXX】

代码要求：

1. 用字母来标记每个步骤；

2. A第一个和最后一个节点呈现为圆行，其他节点呈现为长方形；

3. 输出为使用mermaid语法编写的Flowchart流程图代码。

示例参考：

用户输入：单次读取I2C数据：Single_ReadI2C 函数通过调用I2C总线相关函数，如发送起始信号、写入读取命令、等待应答、读取数据、发送停止信号，实现一次从传感器读取数据的操作。读取到的数据存储在 data 变量中，通过函数返回值指示读取操作是否成功。单次读取I2C数据流程:

• 调用Single_ReadI2C函数

• 定义变量data，用于存储读取数据

• 发送起始信号，开始一次读取操作

• 发送读取命令，等待传感器应答

• 读取传感器发送的数据，存储到data变量中

• 发送停止信号，结束读取操作

• 返回读取到的数据或错误代码

（4）文字转换流程图示例2

现在根据以下文字转化为流程图。XXXX子程序设计：具体程序设计流程如下：

/******************************** 修改成自己需要的代码解释 *********************

1. 在函数read_lin_dev()中，首先定义了一个指向modbus_reg_t结构体的指针reg，该结构体用于保存LIN设备的版本号信息。

2. 随后，通过一个循环遍历LIN设备列表LIN_DEV_LIST，对每个设备进行操作。在循环中，首先调用sendtest()函数，以LIN设备的硬件版本号作为参数，并指定hard_flag为true。sendtest()函数会发送一系列数据帧给LIN设备，其中包括命令和数据，并等待接收设备的响应。如果成功接收到响应，则将LIN设备的硬件版本号存储到reg->lin_dev[i].hard_version中；如果未成功接收到响应，则将LIN设备的硬件版本号同样存储到reg->lin_dev[i].hard_version中。

3. 接着，通过一个延时函数delay_Xms()延时一段时间，以确保与LIN设备的通信稳定。

4. 随后，再次调用sendtest()函数，以LIN设备的软件版本号作为参数，并指定hard_flag为false。同样，如果成功接收到响应，则将LIN设备的软件版本号存储到reg->lin_dev[i].soft_version中；如果未成功接收到响应，则将LIN设备的软件版本号同样存储到reg->lin_dev[i].soft_version中。最后，函数返回true表示读取LIN设备的版本号成功。

通过以上的逻辑，可以实现对LIN设备的版本号读取，并保存到相应的数据结构中，以供数据传输到上位机，进行数据的使用和显示。

******************************** 修改成自己需要的代码解释 *********************/

📝 归纳总结

以上就是我利用AI工具将程序逻辑图转化为专业的文字叙述的方法。通过这种方式，我们在编写文章时可以减少文字叙述的时间，将更多的时间投入到思考和创作中。除了上述提到的操作步骤和AI命令脚本，我们还可以尝试其他的OCR文字识别工具和AI工具，去发掘更多的高效率的方法。希望本篇笔记能够对大家有所启发和帮助！
