    写了一个STM32串口的程序，想要用LED灯的亮灭来检测单片机是否将数据发送出去，以此来排查程序的错误，但在电脑收不到数据的情况下，灯却是亮着的。这是不符合逻辑的。




    然后我一条一条语句的排查，看是哪一条语句使得LED灯亮。没想到是灯的初始化函数的问题，我就拿着点亮LED灯的标准例程对照，发现它的初始化函数里面有一条赋给小灯的GPIO高电平的语句。这我才意识到LED的默认电平是低电平，也就是它的默认状态是亮的。

void LED_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	RCC_APB2PeriphClockCmd(DEBUG_RCC_APBXPeriph_LED_GPIOX, ENABLE);
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStruct.GPIO_Speed =GPIO_Speed_10MHz;
	GPIO_Init(DEBUG_LED, &GPIO_InitStruct);
	GPIO_SetBits(DEBUG_LED,  GPIO_Pin_5);
}

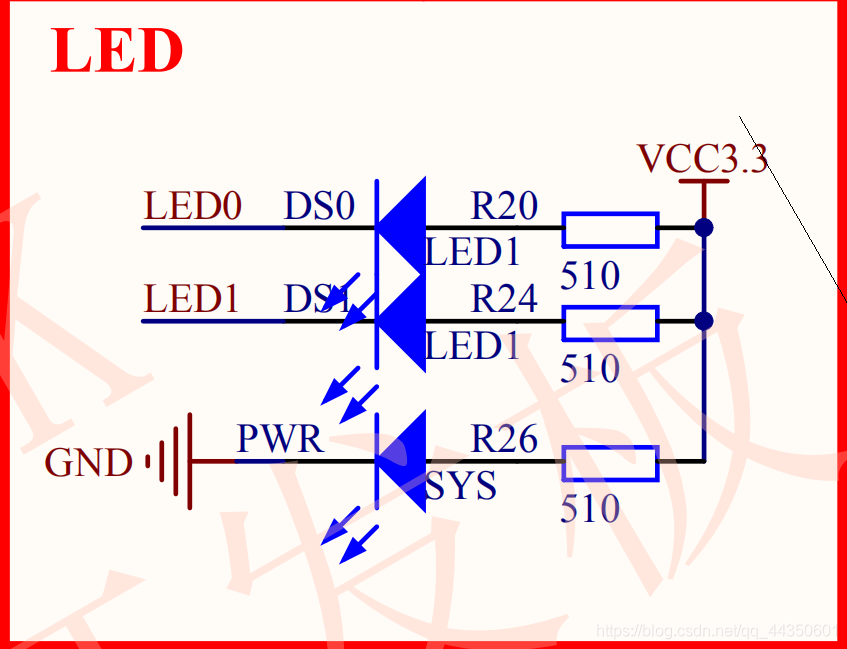

这是正点原子战舰板LED的电路图，可见在默认情况下LED0和LED1都是GPIO输出的低电平，发光二级管在正向电压的作用下被点亮。
