LabVIEW串口仪器控制

        最近在学习使用LabVIEW与传感器通讯，但是传感器还没到，为了熟悉串口通讯过程，想到了使用虚拟串口和串口调试助手先练练。

本文学习参考了

串口仪器控制（下篇）——利用虚拟串口模拟仪器_霍小七的博客-CSDN博客

LabVIEW学习笔记（十一）——利用VISA进行串口通信_行歌er的博客-CSDN博客_labview的visa

本文中涉及到的串口调试软件

链接：https://pan.baidu.com/s/12eLHESshHWMBXHVzhk-Mgg
提取码：1234

---

        需要利用虚拟串口软件创建虚拟串口，然后利用串口调试助手查看控制效果

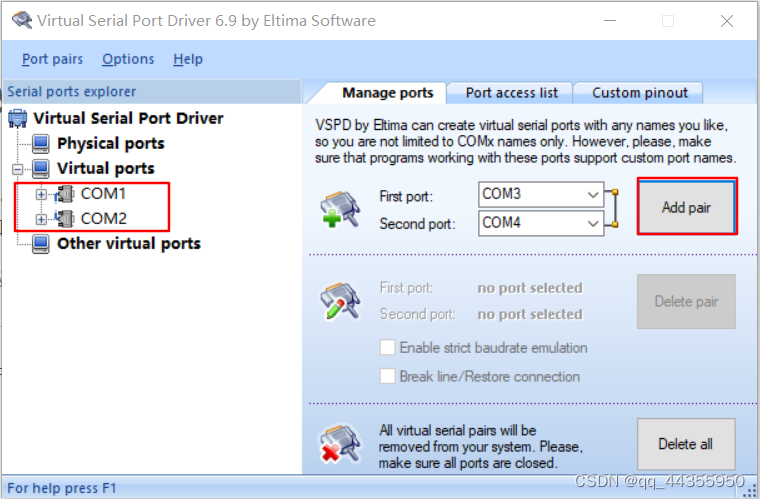

1.安装虚拟串口软件。直接按照步骤点下一步装好就行，打开界面如图所示。点击右边Add pair添加一对虚拟串口，左边的COM1和COM2，分别代表一根网线的两个端口。

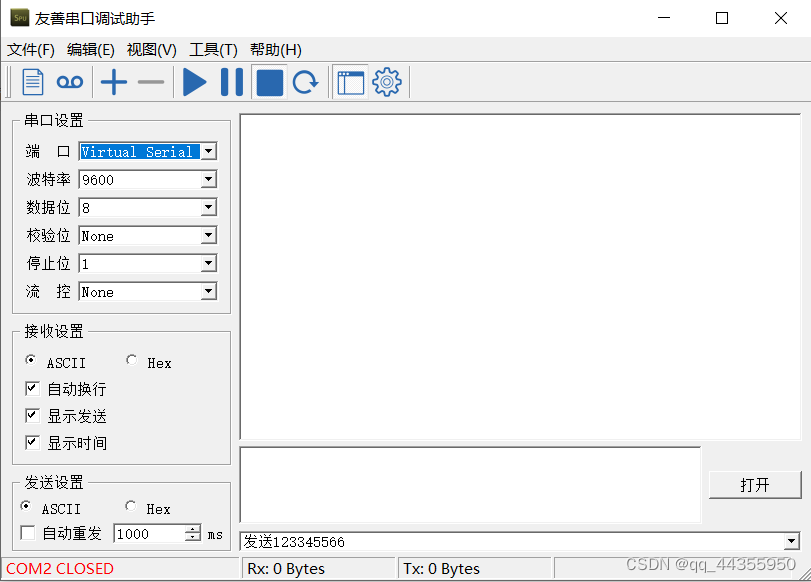

 2.安装串口调试助手。也是一样按步骤点下一步。如图为串口调试助手界面。

 3.准备完毕，开始LabVIEW代码编写

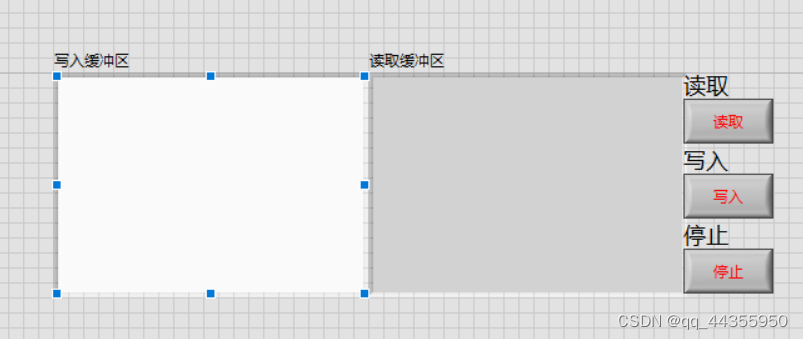

        如图LabVIEW前面板。 一个输入控件，一个输出控件，三个按钮分别控制读取、写入和停止程序的功能。

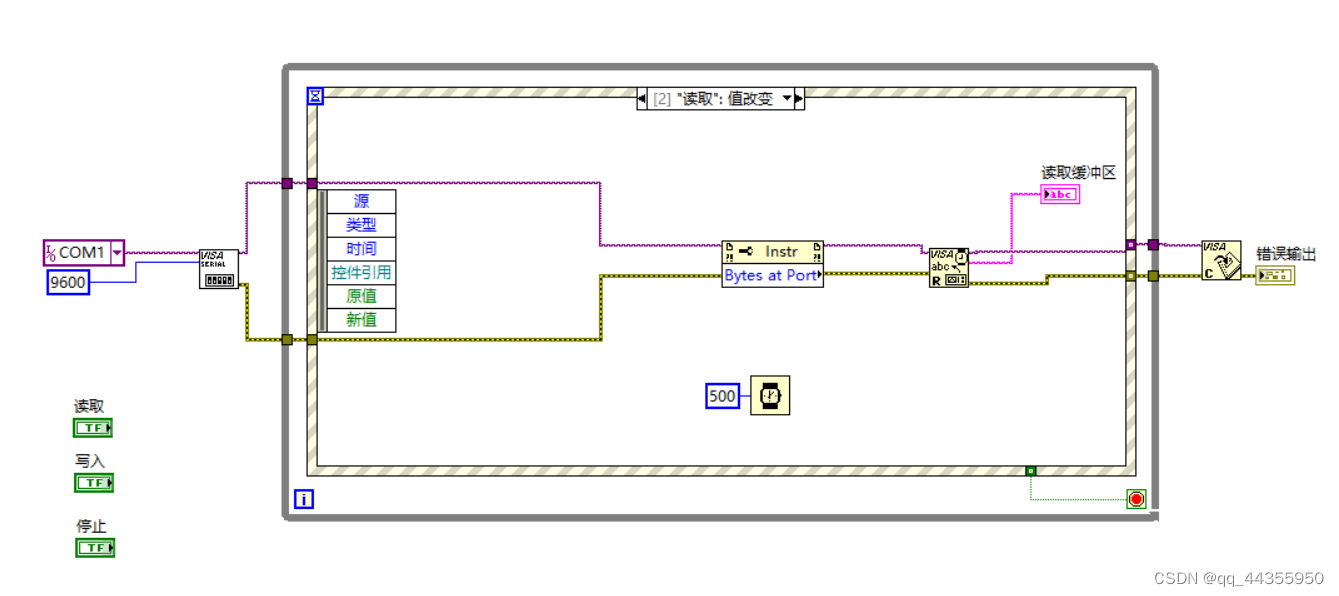

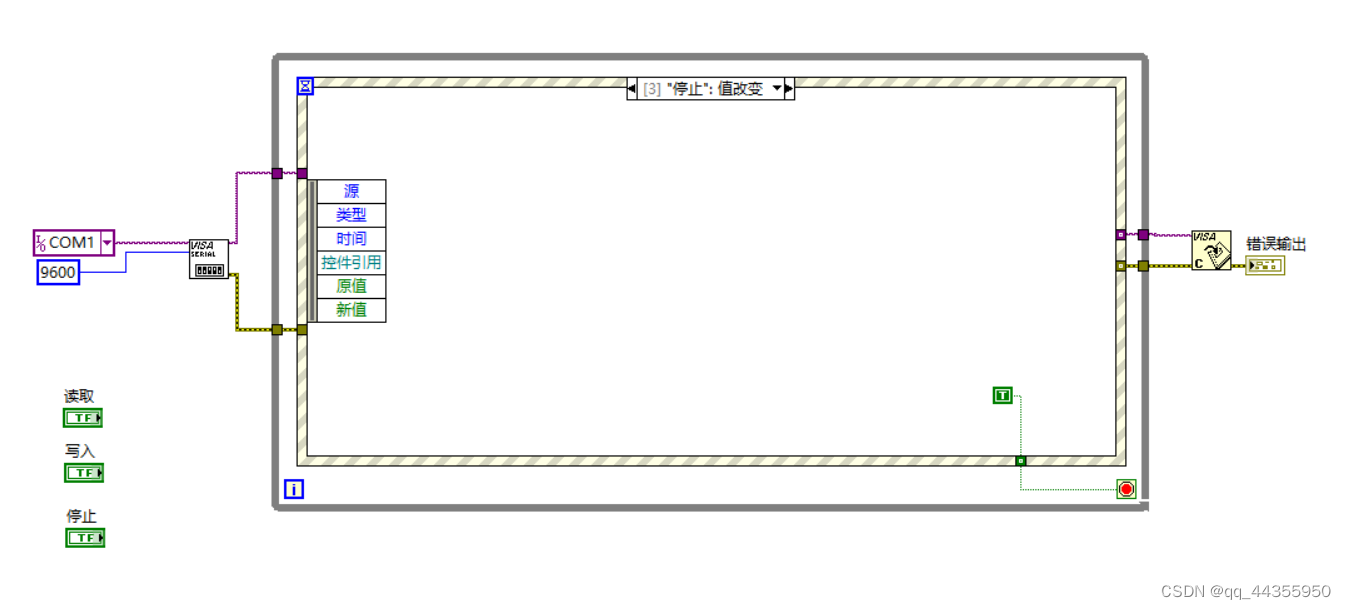

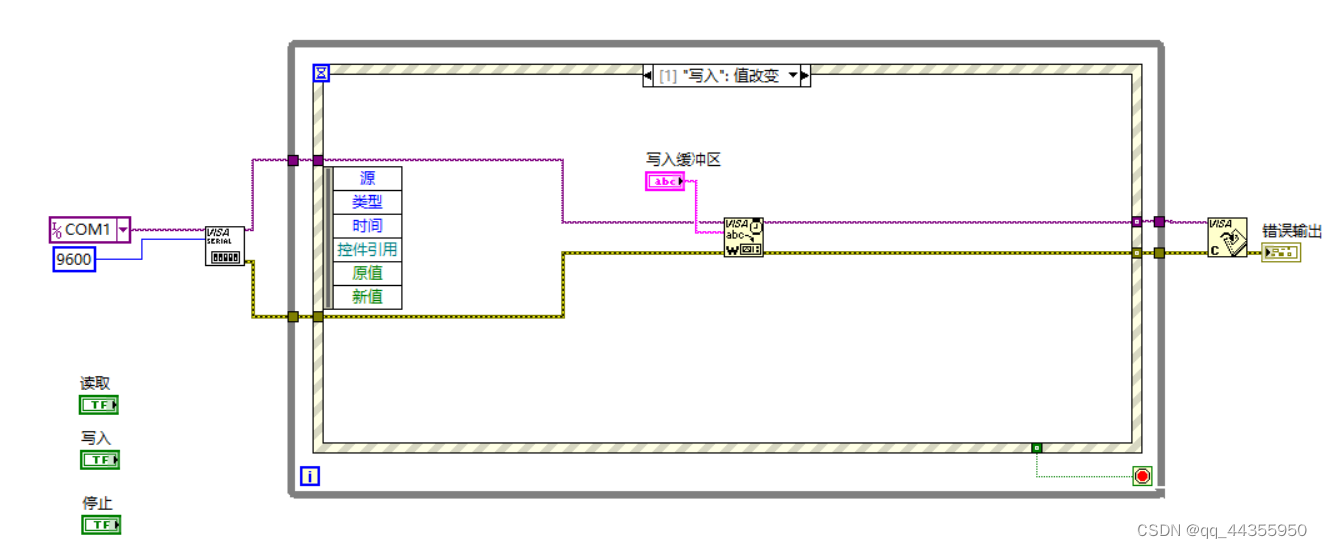

4.接下来是程序框图。





         三个按钮触发事件结构，设置好VISA后就可以查看运行情况了。VISA的学习参考了上面的大佬
的笔记。

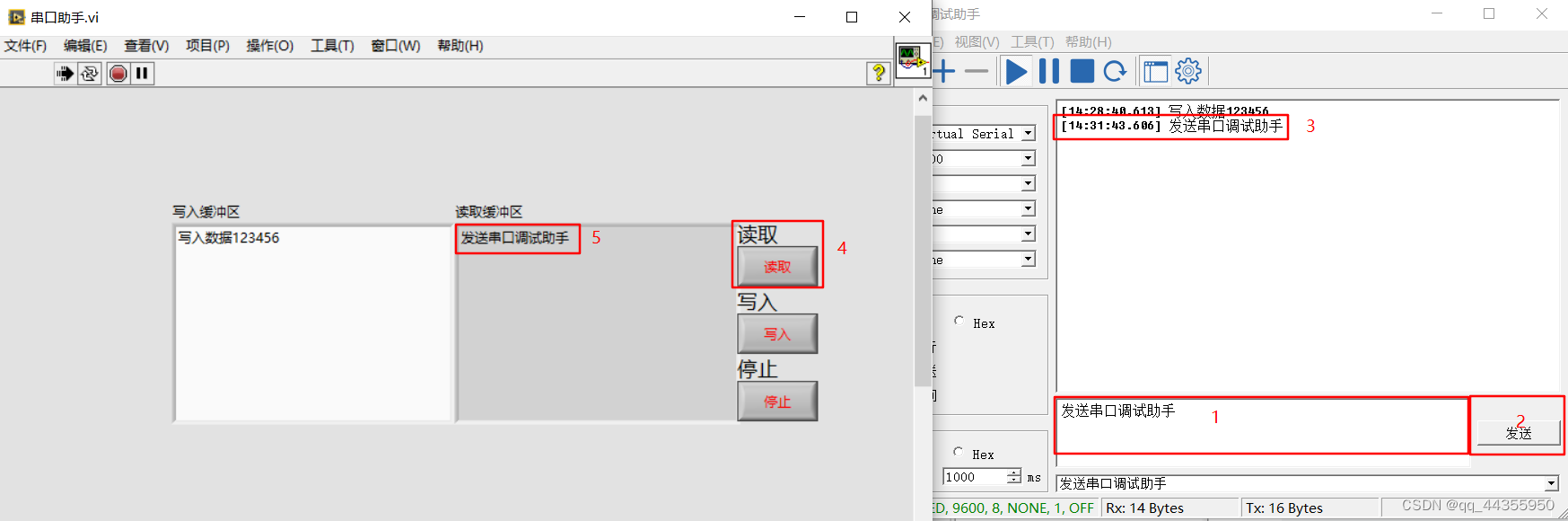

5.运行情况

        写入数据，在写入缓冲区中写入数据，然后点击写入，将在串口调试助手中收到写入的数据。

         读取情况，在串口调试助手中写入发送的内容，点击发送，在前面板中点击读取，前面板中的读取缓冲区得到串口调试助手中的数据。
