AD16导出丝印

这篇博客介绍了如何在AD16软件中操作,通过Smartpdf功能设置打印层,包括TOP和BOTTOM层,特别提到了keepoutlayer的处理方式,以确保打印出的丝印包含板子边框。步骤详细,适合需要导出电路板PDF的读者。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

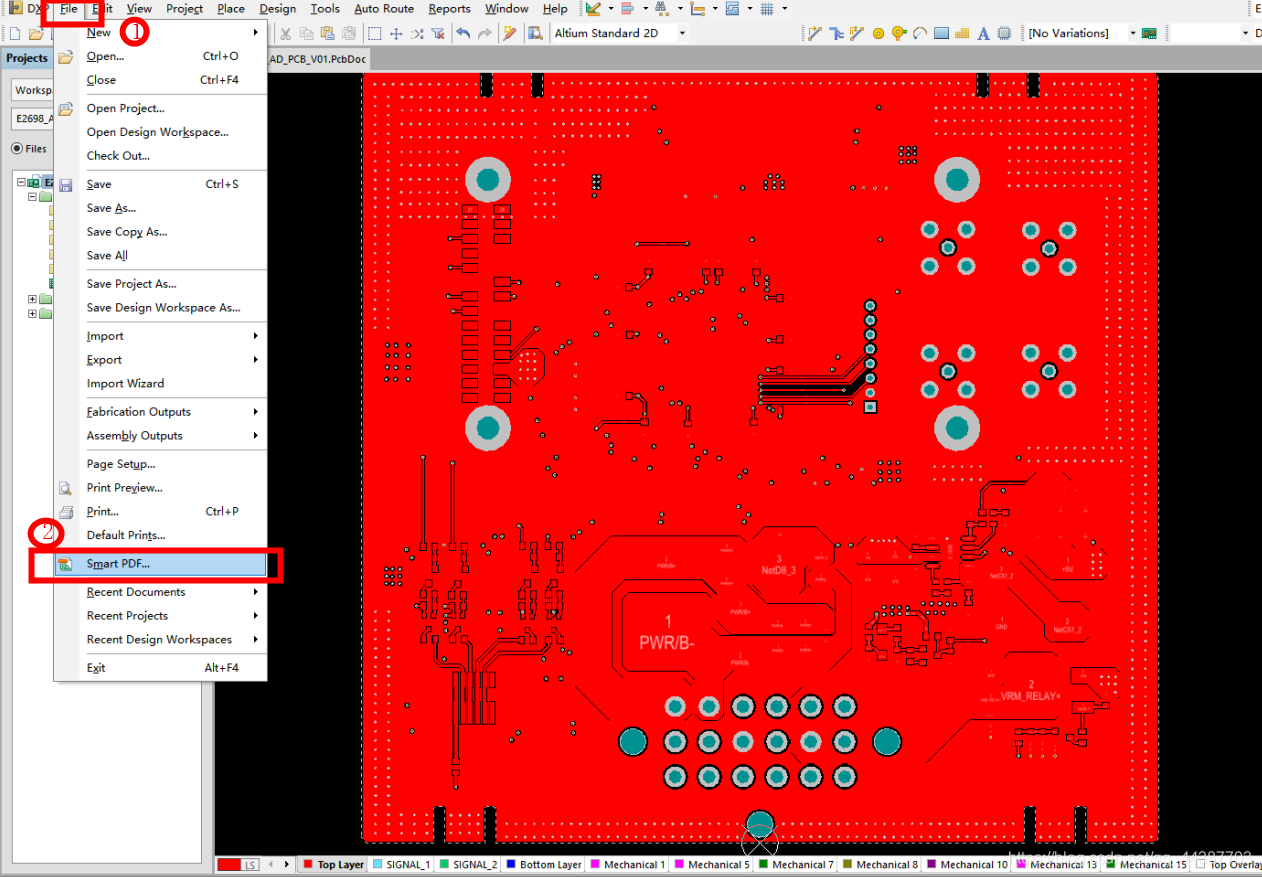

1,首先,我们打开AD16软件,找到File,打开点击Smart pdf.如下图,图1
在这里插入图片描述

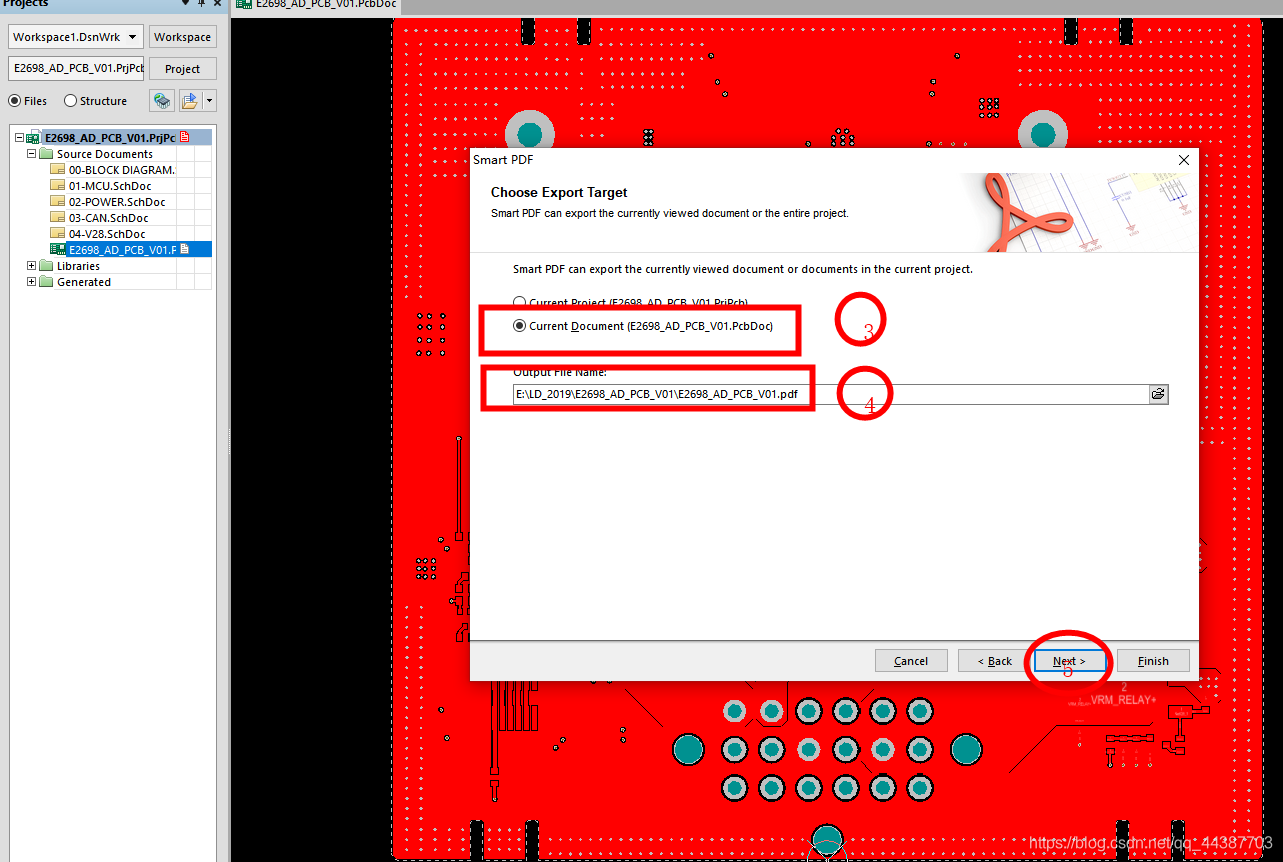

2 点击NEXT,在这里插入图片描述

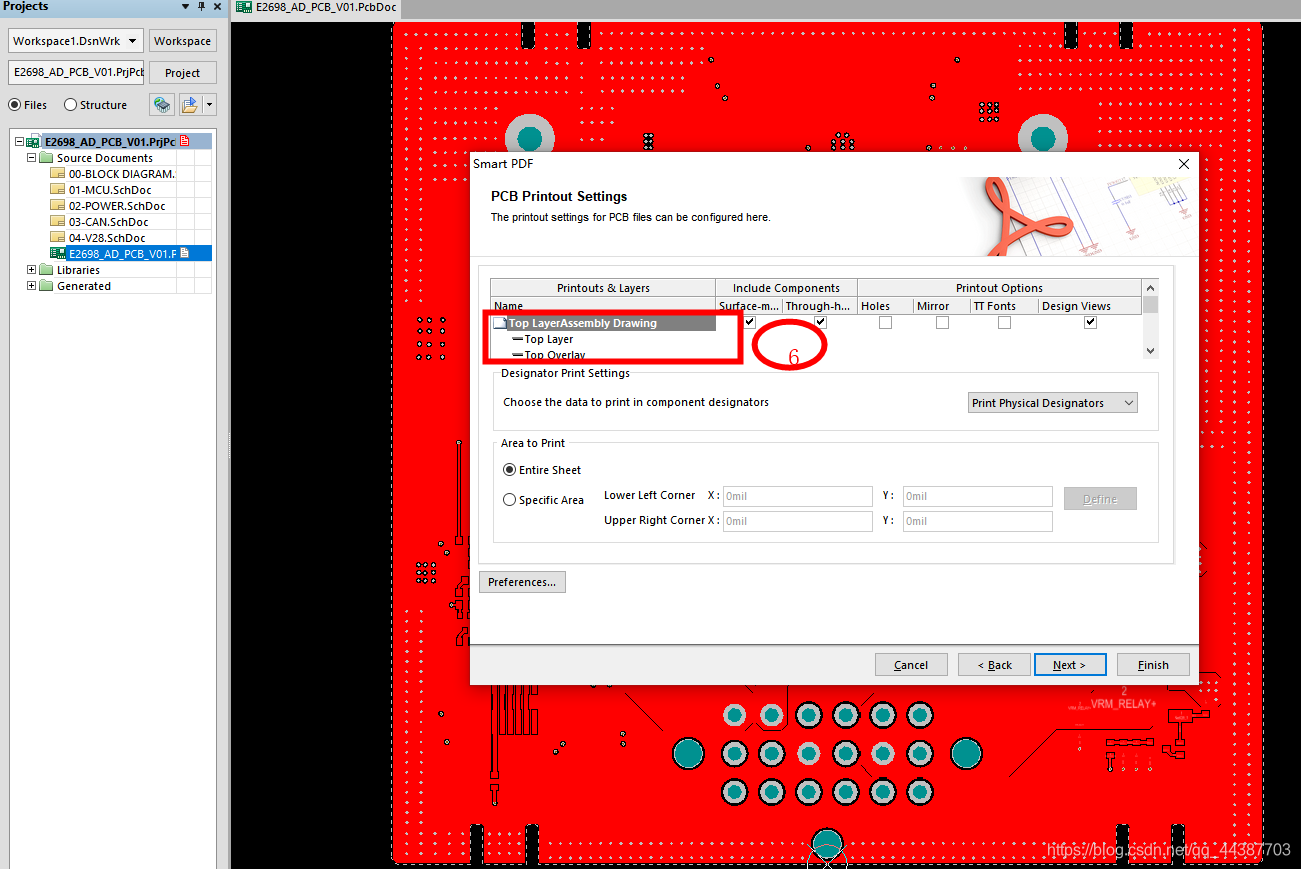

3 点击next,出现如图3
在这里插入图片描述

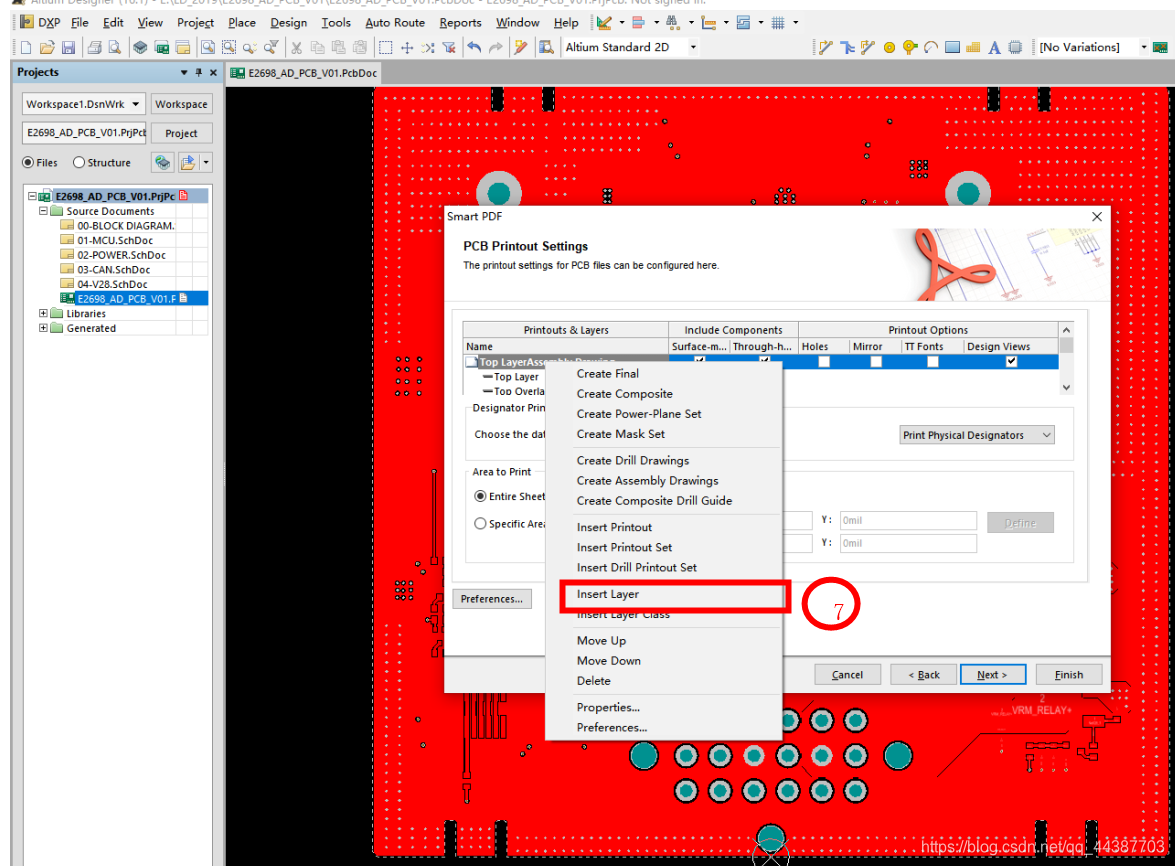

4 右键,如图4,添加自己想要打印的层。
TOP层(top paste ,top solder ,top overlay,keep out layer)
bottom层(bottom paste bottom solder ,bottom overlay,keep out layer)
!!!
注意:把keep out layer貌似不显示(双击去掉Keepout后面的勾勾),添加到TOP 和BOT进去!打印出来的丝印就有板子的边框!!!1

在这里插入图片描述
5,点击右下角NEXT,直到最后完成,找到你命名文件的PDF!!!!!!!!!!!!!!

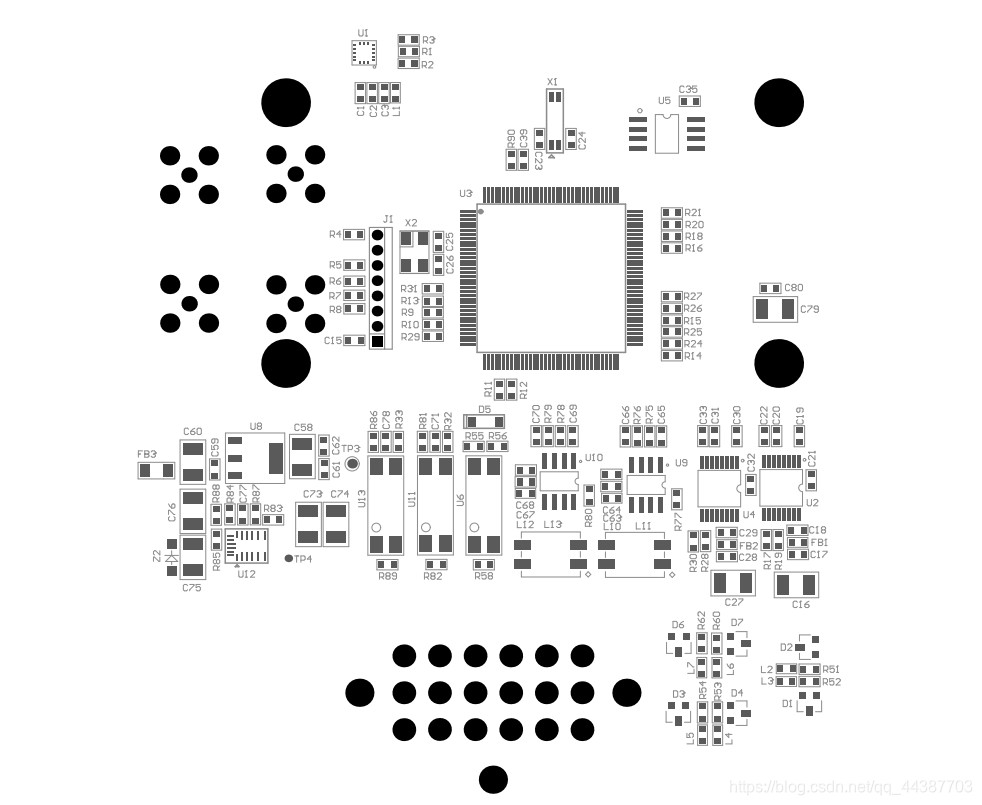

欣赏下!!
在这里插入图片描述

### Altium Designer 中导出丝印的方法 在 Altium Designer (AD) 中,可以通过特定的设置和操作来导出丝印。以下是详细的说明: #### 设置顶层或底层丝印层可见 为了确保能够正确导出丝印,首先需要确认丝印层(Top Overlay 或 Bottom Overlay)是否已启用并显示于视中。 进入 **View Configuration** 对话框,勾选对应的 Top Overlay 和 Bottom Overlay 层次[^1]。 #### 使用 Print 功能导出丝印 Altium Designer 提供了强大的打印功能,允许用户自定义输出的内容以及格式。具体步骤如下: - 打开 PCB 文件。 - 转到菜单栏中的 `File` -> `Print...`。 - 在弹出的对话框中,选择要打印的层次(Layer),这里应选择 `Top Overlay` 或 `Bottom Overlay`。 - 配置其他选项,例如比例尺、颜色模式等。 - 单击 `Export` 按钮保存为 PDF 或像文件格式[^3]。 #### 利用 Plot 功能生成 Gerber 文件 如果目标是将丝印作为生产数据的一部分,则推荐通过 Gerber 文件形式导出。Gerber 是行业标准格式,广泛应用于制造流程中。 - 进入 `File` -> `Fabrication Outputs` -> `Gerber Files...`。 - 在 Output Job File 的界面里指定哪些层会被包含进来;务必记得加入 Top Overlay 及 Bottom Overlay。 - 定义好路径之后执行生成命令即可获得所需的 gerber 数据集。 以上两种方式都可以满足不同场景下对于提取 altium designer 中丝印案的需求。 ```python # 示例 Python 脚本用于自动化部分过程(仅作演示用途) import os def export_silkscreen(output_folder, layers=['Top Overlay', 'Bottom Overlay']): """模拟 AD 导出丝印""" for layer in layers: file_path = os.path.join(output_folder, f"{layer}.pdf") print(f"正在导出 {layer} 至 {file_path}") export_silkscreen(r"C:\path\to\output", ['Top Overlay']) ```
