打开AD17，打开需要打印的文件，狗都会，我就不说了

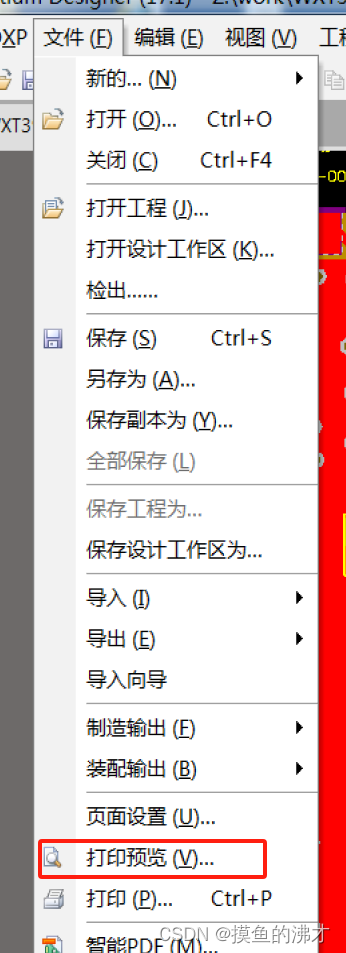

1.文件-->打印预览

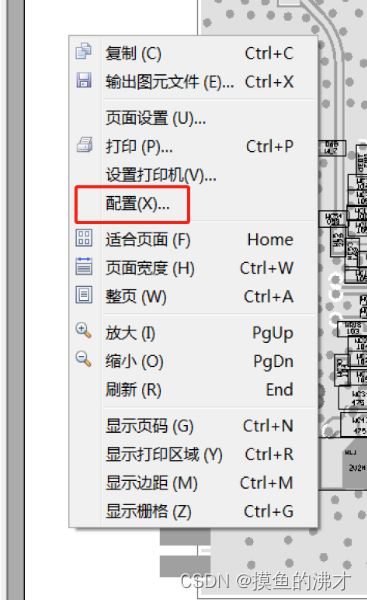

2.然后鼠标右键-->配置，对打印的颜色和层等进行设置

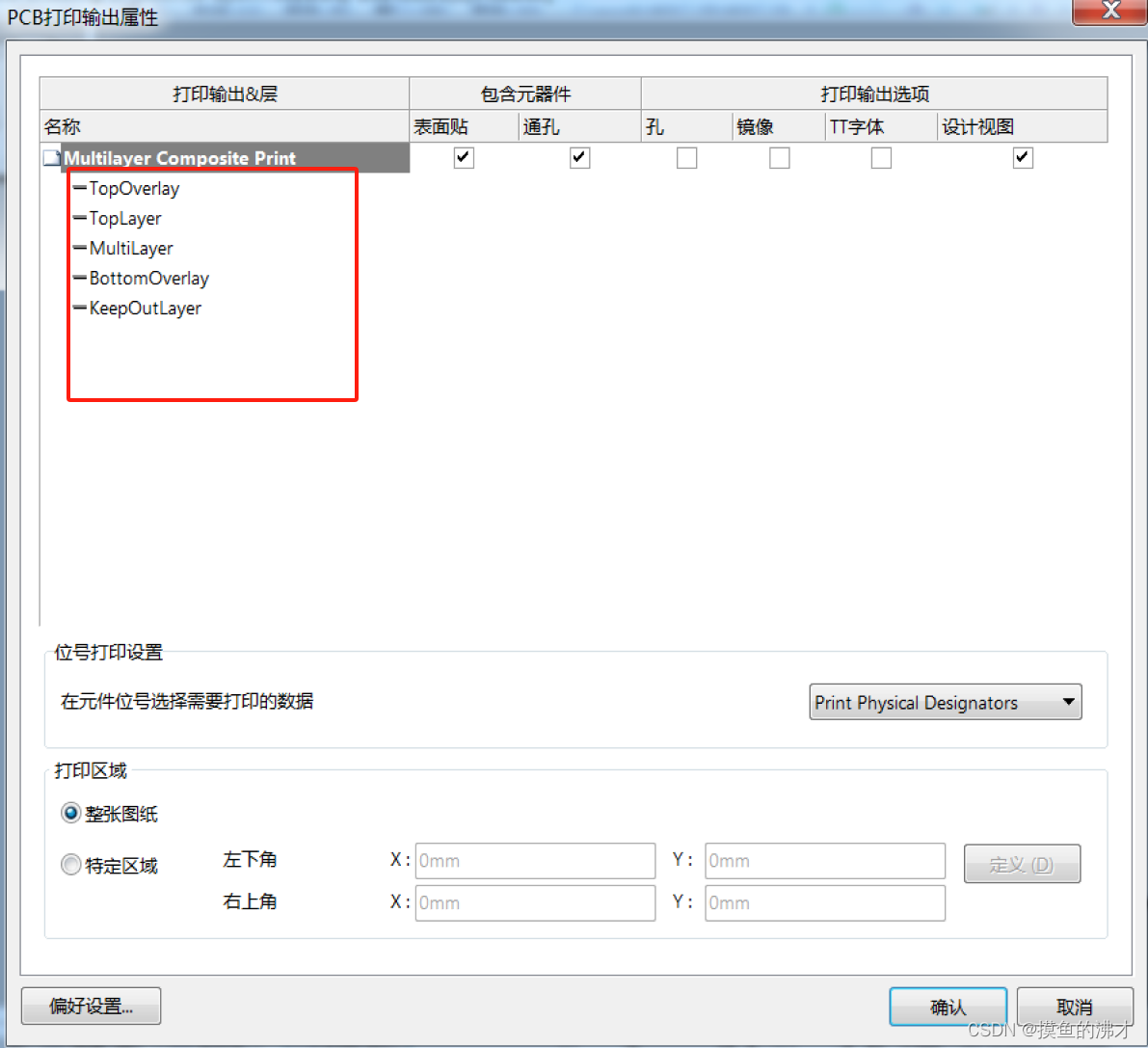

3.自己一般会把中间层删掉，把顶层丝印层放在最上面这样能够清晰看到元器件的丝印

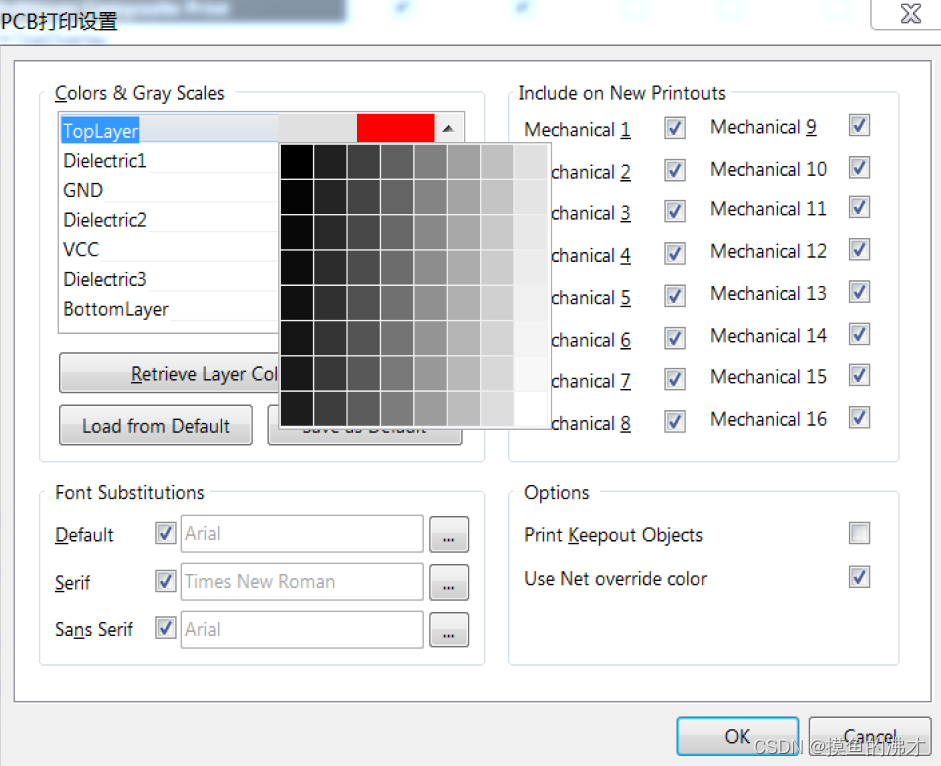

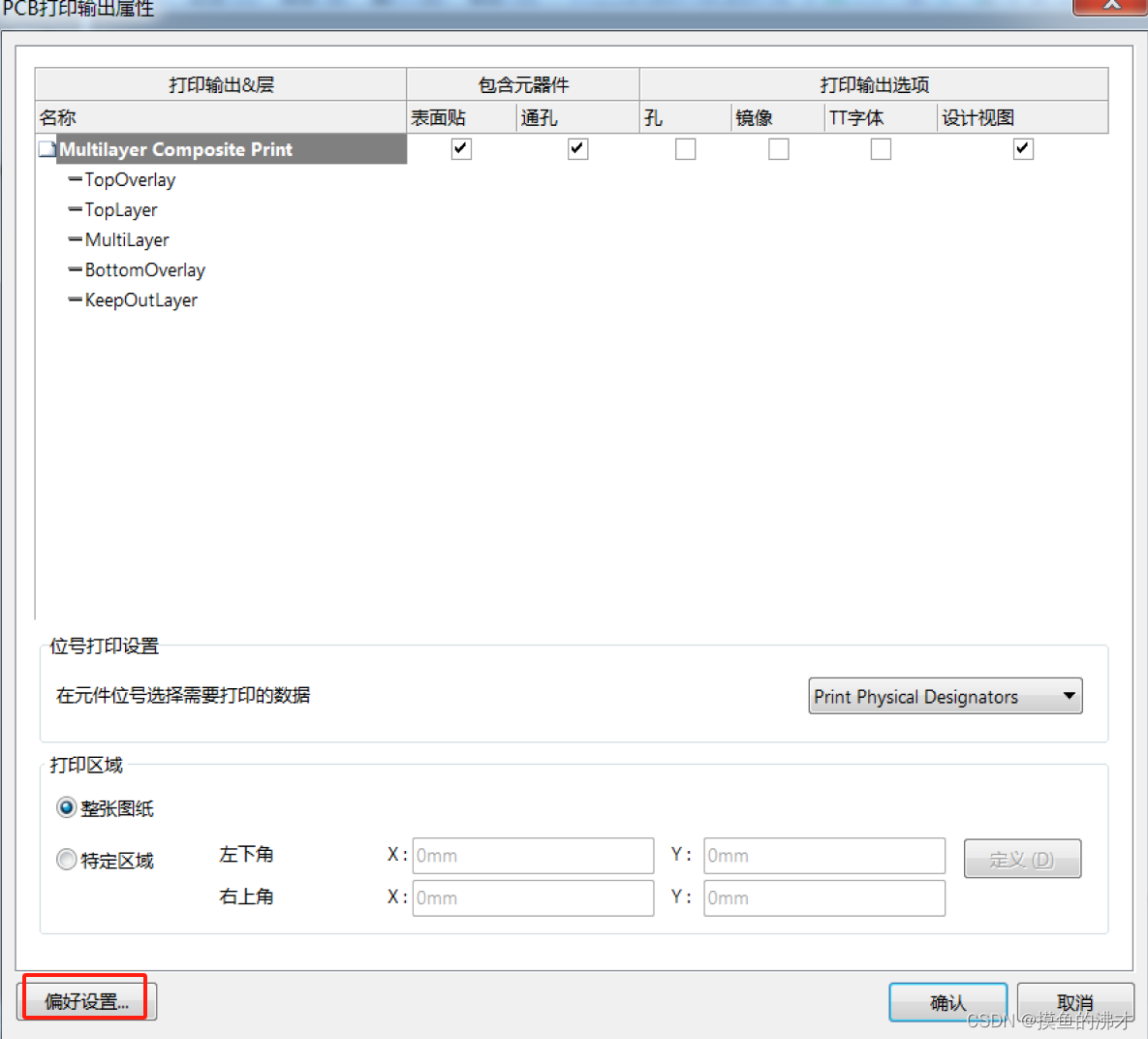

4.点击偏好设置，设置打印层的颜色；因为如果不设置颜色会很难看清元器件的丝印；

TopLayer可以偏白一点

Topoverlay、BottomOverlay要比较深一点的黑色
