5G 中Service Request流程

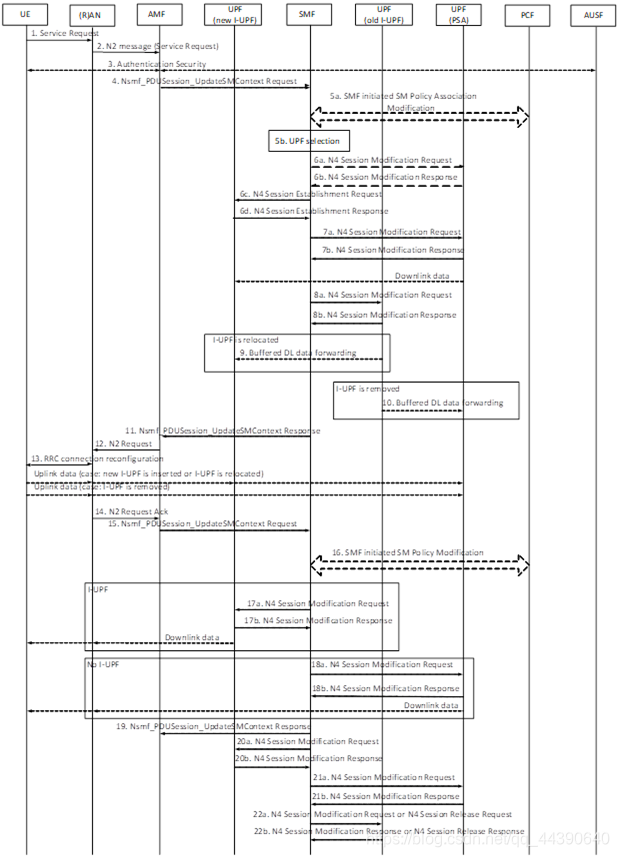

1、 Service Request procedures(5G 中Service Request流程)
Service Request是UE处于空闲状态或需要要建立AMF连接。当UE处于CM-IDLE和CM-CONNECTED时，通过Service Request来激活用户平面连接来建立的PDU会话。

1.UE -->®AN: AN消息 (AN parameters, Service Request (包括激活的PDU Sessions , 分配的PDU Sessions, 加密参数, PDU Session 状态, 5G-S-TMSI,NAS消息 , Exempt Indication)).

2.®AN–>AMF: N2 Message (N2 参数, Service Request).

详细描述参考 TS 38.413 [10]. 如果AMF 无法处理Service Request，将会拒绝。

使用NG-RAN , N2 参数包括5G-S-TMSI, 选择PLMN ID (or PLMN ID and NID, see TS 23.501 [2], clause 5.30), 位置消息 and Establishment cause, UE Context Request…

当前处理空闲态, NG-RAN通过RRC流程获得 5G-S-TMSI，NG-RAN 通过5G-S-TMSI选择AMF ，位置信息与UE所在小区相关联。

3a.AMF–>®AN: N2 请求 (security context, Mobility Restriction List, list of recommended cells / TAs / NG-RAN node identifiers).

3. 如果服务请求未发送完整性保护或完整性保护验证失败，AMF将拒绝服务请求(TS 24.501[25]中声明)

4.[条件]AMF–>SMF: Nsmf_PDUSession_UpdateSMContext Request (PDU Session ID(s), Operation Type, UE location information, Access Type, RAT Type, UE presence in LADN service area, Indication of Access Type can be changed, [MO Exception Data Counter])

5a. [条件] SMF–>PCF: 如果AMF通知SMF可以在步骤4中更改PDU会话的访问类型，并且如果部署了PCC，则如果满足策略控制请求触发条件（即访问类型的更改），SMF将执行第4.16.5.1条中定义的SMF启动的SM策略关联修改程序。PCF可提供更新的PCC规则。

5b. 如果PDU会话ID对应于LADN，并且SMF基于来自AMF的“UE在LADN服务区域中的存在”确定UE在LADN的可用性区域之外，则SMF决定（基于本地策略）：

6a. [条件] SMF–>UPF (PSA): N4 Session Modification Request.

根据网络部署，在服务请求过程中，可能会更改为N3或N9接口分配的UPF（PSA）的CN隧道信息，例如连接到不同IP域的UPF。如果需要使用不同的CN隧道信息，SMF向UPF（PSA）发送N4会话修改请求消息，并请求提供目标网络实例的CN隧道信息

6b. [条件] UPF (PSA) -->SMF: N4 Session Modification Response.

UPF（PSA）向SMF发送N4会话建立响应消息。UPF向SMF提供CN隧道信息。UPF（PSA）将CN隧道信息与SMF提供的UL分组检测规则相关联。

6c. [条件] SMF -->new UPF (intermediate): N4 Session Establishment Request.

6d. New UPF (intermediate) SMF: N4 Session Establishment Response.

新的UPF向SMF发送N4会话建立响应消息。UPF按照SMF在步骤6a中的请求提供DL CN隧道信息。SMF启动定时器，在步骤22a中使用定时器释放旧的中间UPF中的资源（如果有）。

7a. [条件] SMF–>UPF (PSA): N4 Session Modification Request.

7b. The UPF (PSA) 向SMF 发送N4 Session Modification Response message .

8a. [条件] SMF -->old UPF (intermediate): N4 Session Modification Request (New UPF address, New UPF DL Tunnel ID)

8b. old UPF (intermediate) SMF: N4 Session Modification Response

旧的UPF 向SMF 发送N4 Session Modification Response message.

9. [条件] old UPF (intermediate) -->new UPF (intermediate): buffered downlink data forwarding

如果I-UPF被更改并且建立了到新I-UPF的转发隧道，则旧（中间）UPF将其缓冲数据转发到充当N3终止点的新（中间）UPF。新的UPF不应发送从UPF（PSA）接收到的缓冲下行链路分组，直到从旧的I-UPF接收到结束标记分组或者在步骤6c开始的计时器超时。

10. [条件] old UPF (intermediate) -->UPF (PSA): buffered downlink data forwarding

如果删除了旧的I-UPF，并且没有为PDU会话分配新的I-UPF，为UPF（PSA）建立了转发隧道，则旧的（中间）UPF将其缓冲数据转发给充当N3终止点的UPF（PSA）。UPF（PSA）不应发送从N6接口接收到的缓冲DL数据，直到它从旧I-UPF接收到结束标记分组或者在步骤7a开始的计时器超时。

11. [条件] SMF -->AMF: Nsmf_PDUSession_UpdateSMContext Response (向AMF发送N2 SM信息（PDU会话ID、QFI、QoS配置文件、CN N3隧道信息、s-NSSAI、用户平面安全实施、UE完整性保护最大数据速率、RSN）、N1 SM容器、原因）。如果连接到RAN的UPF是UPF（PSA），则N3 CN隧道信息是UPF（PSA）的UL CN隧道信息。如果连接到RAN的UPF是新的中间UPF，则CN N3隧道信息是中间UPF的UL隧道信息.

12. AMF -->®AN: N2 Request (N2 SM information received from SMF, security context, Mobility Restriction List, UE-AMBR, MM NAS Service Accept, list of recommended cells / TAs / NG-RAN node identifiers, UE Radio Capability, Core Network Assistance Information, Tracing Requirements, UE Radio Capability ID). 在N2消息中包括UE的接入类型允许的NSSAI。如果订阅信息包括跟踪要求，AMF将在N2请求中包括跟踪要求。

13. ®AN --> UE: NG-RAN根据其UP连接被激活的PDU会话和数据无线电承载的所有QoS流的QoS信息，与UE执行RRC连接重新配置。对于处于CM-IDLE状态的UE，如果该服务请求不是由仅用于信令连接的UE触发的，则在该步骤建立用户面安全性，其在TS 38.331[12]和TS 36.331[16]中详细描述。对于处于CM-IDLE状态的UE，如果服务请求仅由UE为信令连接触发，则在该步骤中可以建立安全上下文，这在TS 38.331[12]和TS 36.331[16]中有详细描述。

14. [条件] ®AN -->AMF: N2 Request Ack (使用N2 SM信息建立的PDU会话列表（隧道信息、激活上行连接的PDU会话的可接受QoS流列表、激活上行连接的PDU会话的拒绝QoS流列表），未能建立的PDU会话列表，故障原因在N2 SM信息元素中给出).

15. [条件] AMF to SMF: Nsmf_PDUSession_UpdateSMContext Request (N2 SM information, RAT Type, Access Type) 每个PDU会话到SMF。AMF确定访问类型和RAT类型，见第4.2.2.2.1条。

16. [条件] SMF -->PCF: 如果部署了动态PCC，SMF可通过执行第4.16.5.1条中定义的SMF发起的SM策略修改程序，向PCF（如果已订阅）发出关于新位置信息的通知。PCF可提供更新的政策。

17a. [条件] SMF–>new intermediate UPF: N4 Session Modification Request (AN Tunnel Info and List of accepted QFI(s)).

如果SMF在步骤5b中选择了一个新的UPF作为PDU会话的中间UPF，则SMF向新的I-UPF发起N4会话修改过程并提供隧道信息。来自新I-UPF的下行链路数据现在可以转发到NG-RAN和UE。

17b. [条件] UPF–>SMF: N4 Session Modification Response.

18a. [条件] SMF–>UPF (PSA): N4 Session Modification Request (AN Tunnel Info, List of rejected QoS Flows).

18b. [条件] UPF–>SMF: N4 Session Modification Response.

19. [条件] SMF–>AMF: Nsmf_PDUSession_UpdateSMContext Response.

20a. [条件] SMF–>new UPF (intermediate): N4 Session Modification Request.

如果已建立到新I-UPF的转发隧道，并且如果在步骤8a为转发隧道设置的计时器SMF已超时，则SMF向充当N3终止点的新（中间）UPF发送N4会话修改请求以释放转发隧道。

20b. [条件] new UPF (intermediate) --> SMF: N4 Session modification response.

充当N3终止点的新UPF向SMF发送N4会话修改响应。

21a. [条件] SMF–>UPF (PSA): N4 Session Modification Request.

如果已建立到UPF（PSA）的转发隧道，并且如果在步骤7b为转发隧道设置的计时器SMF已超时，则SMF向充当N3终止点的UPF（PSA）发送N4会话修改请求以释放转发隧道。

21b. [条件] UPF (PSA) -->SMF: N4 Session Modification Response.

UPF（PSA）作为N3终止点向SMF发送N4会话修改响应。 .

22a. [条件] SMF -->old UPF: N4 Session Modification Request or N4 Session Release Request.

如果SMF在步骤5b中决定继续使用旧的UPF，则SMF发送N4会话修改请求，提供隧道信息

22b. Old intermediate UPF -->SMF: N4 Session Modification Response or N4 Session Release Response.旧的UPF使用N4会话修改响应或N4会话释放响应消息进行确认，以确认资源的修改或释放。
