基于Matlab/Simulink双馈风力发电（DFIG）并网系统仿真模型

前面博客关于风电类的课题主要是直驱式方向，根据有些同学的建议，我后来抽时间又系统的对双馈风力发电模型进行的各详细的建模，现在把思路分享给大家。
双馈风力发电机（Doubly Fed Induction Generator，简称DFIG）作为风力发电系统中的一种重要设备，凭借其高效、可靠的特点，在多个领域得到了广泛应用。

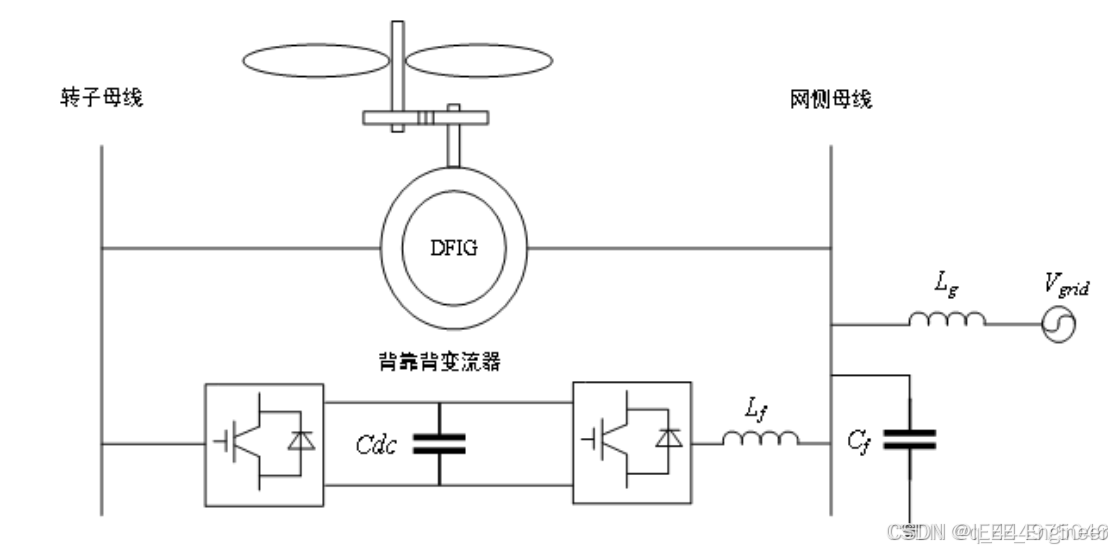

双馈风力发电系统由扇叶、双馈电机、齿轮箱、背靠背变流器 和直流侧电容器等元件组成， 其本质是一种绕线式异步发电机，运行时定子侧直接接入三相工频电，转子侧通过背靠背式双PWM换流器与电网相连，接入所需低频电流。发电机向电网输出的总功率由定子侧输出功率和转子侧通过换流器输出的滑差功率组成，故称双馈电机。

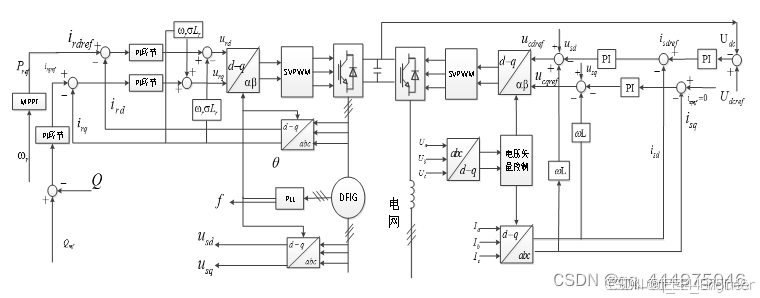

具体控制系统和思路为：根据风力机的转矩特性，搭建风力机模型，分析双馈风力发电机最大风能捕获机理，得出其具有最大风能跟踪性能。其次，根据双馈风力发电机的数学模型，研究采用矢量控制实现有功和无功解耦，分析了双PWM功率变换器数学模型，采用定子侧电压定向矢量控制和转子侧定子磁链定向矢量控制。

双馈系统的建模在前几年一直是本科课题的常客，如果有选到这个课题方向的，不妨按照我下面写的论文主要研究内容来展开。

1、广泛阅读国内外相关文献资料，了解风力发电的最新发展状况和最新成果。深入学习，掌握电机学中有关双馈电机、风力发电、Matlab软件等相关知识；

2、详细分析风力机的基本理论和数学模型，以实现风力机的最大风能追踪；

3、利用数学坐标变换，详细推导双馈感应发电机在三相静止坐标系统下的数学模型和两相同步坐标系下的数学模型；

4、详细分析定子侧PMW变换器的基本结构及运行原理，建立了其数学模型，探讨了控制策略。为了实现定子侧变换器的控制目标，分析了其基本结构，建立了其在两相同步旋转坐标系下的数学模型，得出定子电压定向控制策略，构建了双闭环PI控制方案；

5、详细介绍了SVPWM调制方式；

6、详细分析转子侧PWM变换器的控制原理，研究定子磁链定向控制策略，构建了有功和无功功率解耦控制的双闭环PI控制方案，实现定子有功和无功功率的独立控制；

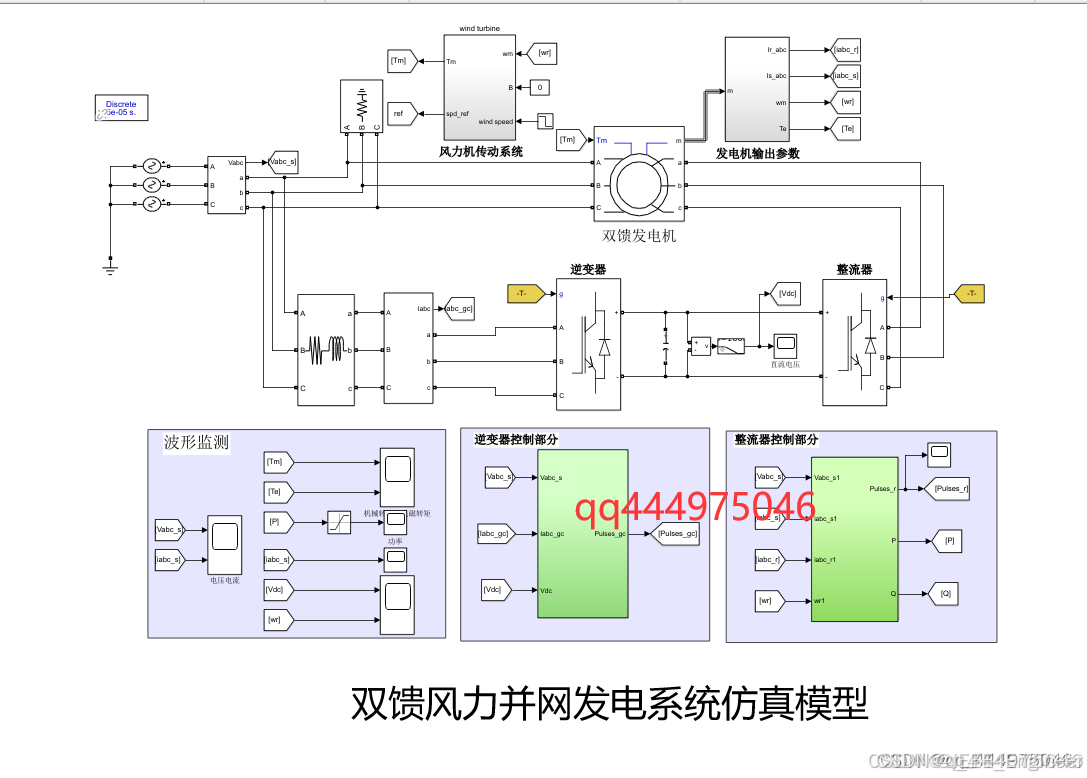

7、在Matlab中，建立风力机、双PWM变换器等各部分的仿真模型，并对整体模型进行仿真研究。对仿真结果进行分析和验证。

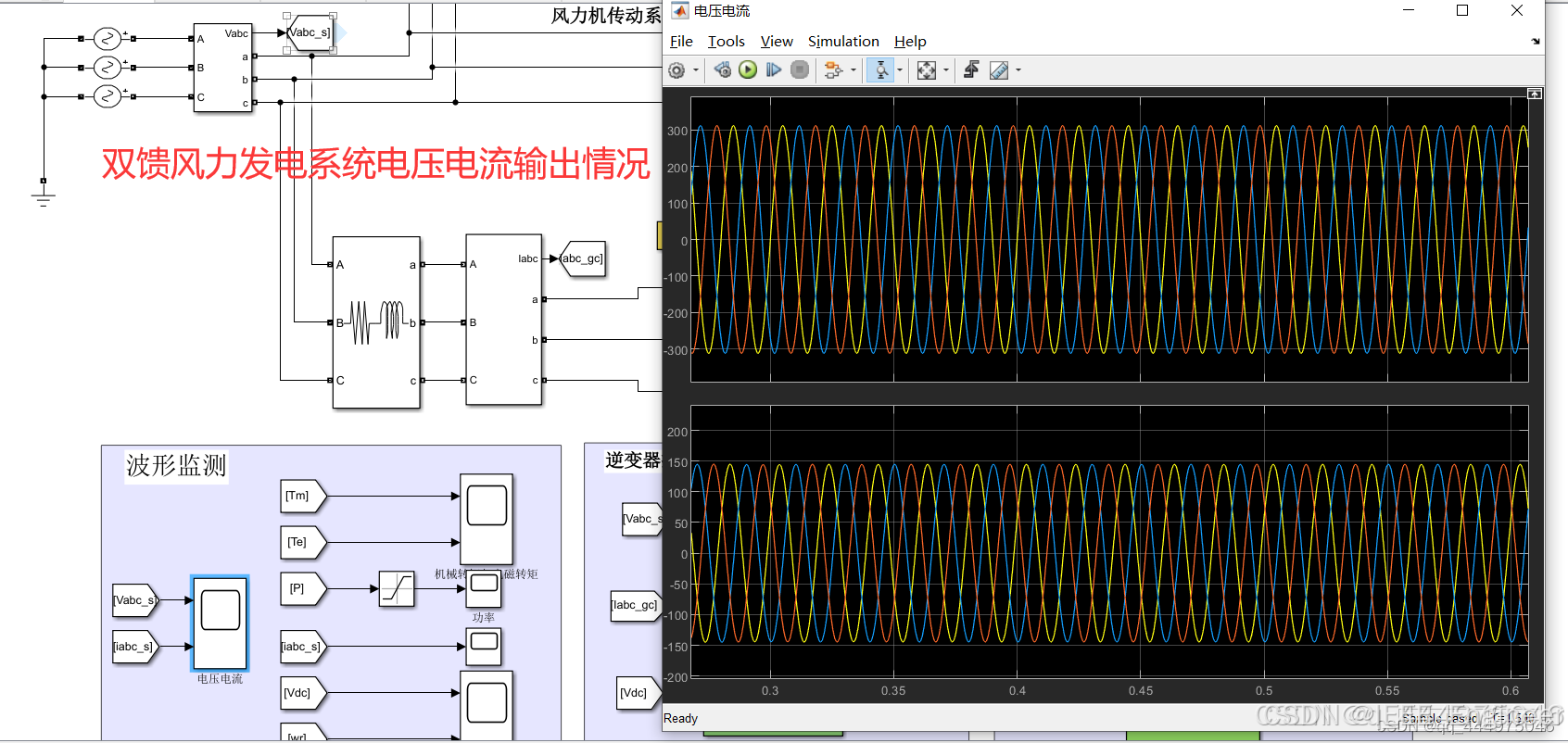

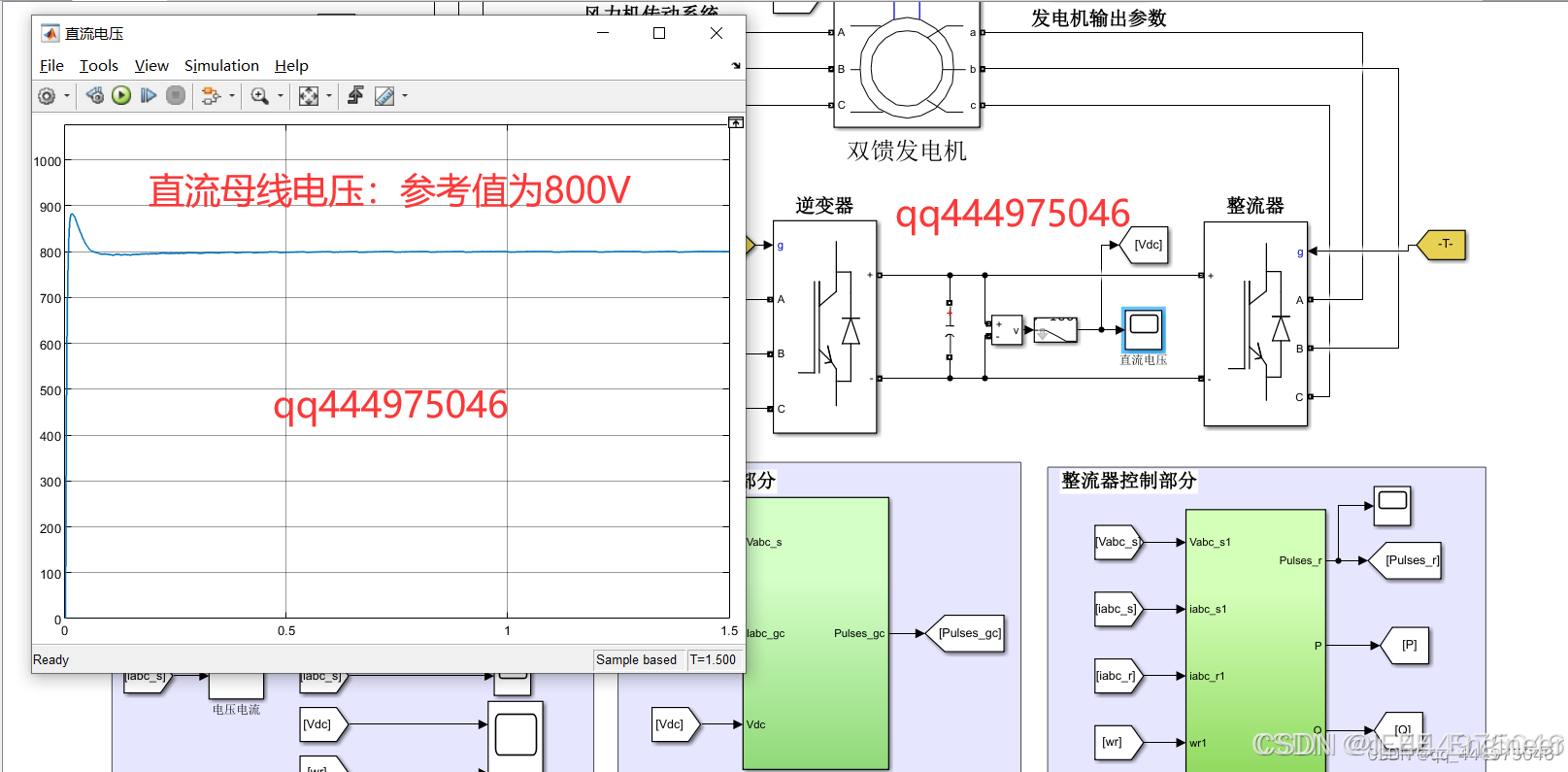

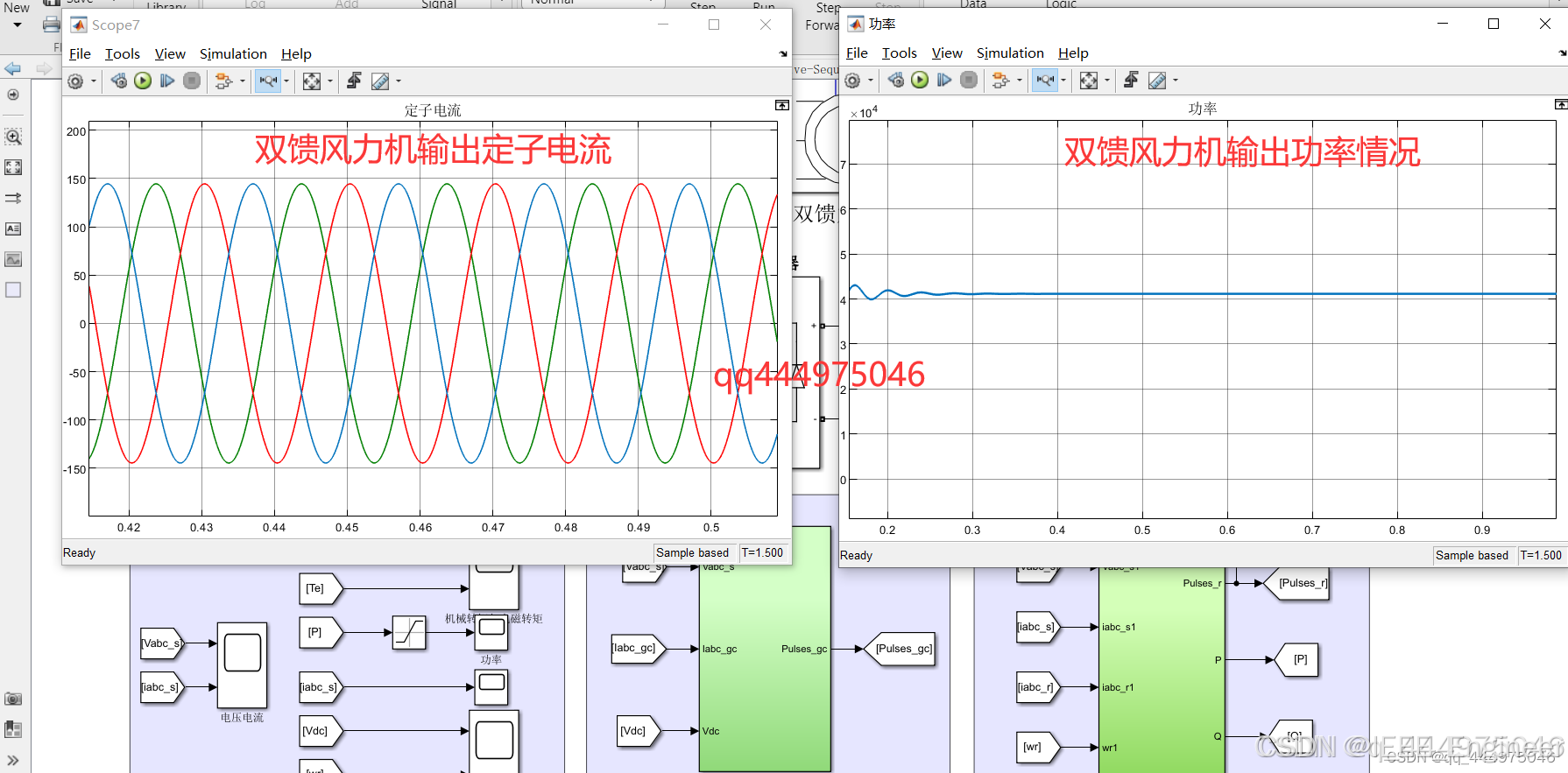

上述为双馈风力并网发电系统的仿真以及相应的输出的电压电流情况，其中功率稳定，并网电压电流均为无畸变的三相正弦波。
需要双馈风电系统模型的同学，欢迎前来联系交流，本人博士已毕业，有多年本硕课题指导经验，主页内还有相关风光储联合微电网系统、微电网变换器控制、电能质量治理、风电、光伏、储能并网相关博客，谢谢点赞与关注。
