Ceph Stable_mod 与 CRUSH算法心得
最近在研究Ceph 关于 pg 和 osd 的一些算法。在参考了徐小胖大神的文章后 link. 以及《Ceph之RADOS设计原理与实现》后得到一些总结，本文部分采用了《大话Ceph–CRUSH那点事儿》的文章架构及内容，再此基础上进行了一定的补充。
引言
那么问题来了，把一份数据存到集群中分几步？
Ceph的答案是：两步。
- 计算PG
- 计算OSD
首先，要明确Ceph的一个规定：在Ceph中，一切皆对象。
不论是视频，文本，照片等一切格式的数据，Ceph统一将其看作是对象，因为追其根源，所有的数据都是二进制数据保存于磁盘上，所以每一份二进制数据都看成一个对象，不以它们的格式来区分他们。
那么用什么来区分两个对象呢？对象名。也就是说，每个不同的对象都有不一样的对象名。于是，开篇的问题就变成了：
把一个对象存到集群中分几步？
Ceph组织成一个集群，这个集群由若干的磁盘组成，也就是由若干的OSD组成。于是，继续简化问题：
把一个对象存到一堆OSD中分几步?
计算PG
假设一个存储池有100个pg。那么pg在存储池中编号为0、1、2、3…99
首先有Ceph客户端负责生成一个字符串形式的对象名，然后基于对象名（对象名+命名空间）计算得到一个32位的哈希值。
我们很容易想到拿PG数取模的方式 :
Hash（Object）mod pg_num
这样Object必然计算出一个[0,99]之间的PG编号。那么计算PG采用 mod 算法可行吗？
当集群规模增大，pg数量必然增加。也就是pg_num已经发生了变化， Hash（Object）mod pg_num 的值将会完全不同，那么几乎所有的对象都会在pg中进行大量的无规则转移。这将带来长时间的业务停顿已经性能的消耗。显然，为了避免造成长时间的业务停顿，我们应该尽可能的减少对象移动。
解决思路：如果将PG看成一个集合，那么容易理解我们总是期望集合中的元素有尽可能多的共同只处，以便为之指定一些通用的运算规则。
x mod 2^n = x&(2^n-1)
我们对pg数量总是设定为2^n
假定存储池中的某个对象，经过计算后32位哈希值为0x4979FA12,并且该存储池的pg_num为256 ，则由：
0x4979FA12 mod 256 = 18
并且我们很容易验证该存储池内哈希值如下的其他对象，通过模运算同意会被映射至PGID为18的PG之上。
0x4979FB12 mod 256 =18
0x4979FC12 mod 256 =18
0x4979FD12 mod 256 =18
…
可以发现被映射到18的Hash(Object)的后8位是相同的。
可见我们仅仅使用了这个“全精度“32位 哈希值的后8位。因此，如果pg_num可以写成2n的形式（例如这里的256可以写成28，即是2的整数次幂），则每个对象执行PG映射时，其32位哈希值中仅有低8位是有意义的。所以归属于同一个PG的对象，其32位哈希值中低n位都是相同的。基于此，我们将2^n-1 成为pg_num的掩码，其中n位掩码的位数。
但是现实总不会如你愿，假设pg_num不是2的整数次幂，就像上面举例pg=100，即无法写成2^n的形式 。例如，假定pg_num=12,此时n=4,容易验证如下输入经过模运算后结果一致，但是它们只有低2位是相同的。
可能有人会问这个n是怎么来的，其实n就是PG数二进制表示中1最高位的1。ceph中如果设置PG数目为a，那么程序会得到一个最小的n,使 a <= 2^n，例如：(a=12, n=4), (a=16, n=4), (a=17, n=5)，以此类推。
0x00 mod 12 = 0
0x0C mod 12 = 0
0x18 mod 12 = 0
0x24 mod 12 = 0
因此需要针对普通的取模操作加以改进，以保证针对不同输入，当计算结果相等时，维持”输入具有尽可能多的、相同的低位“这个相对有规律的特性。
引入stable_mod算法
一种改进的方案是使用掩码的方式来代替取模操作。例如PG数目对应的最高比特位为n，则其掩码为2^n -1, 将某个对象映射到PG时，直接使用 object & (2^n -1)即可。这种直接与的方式其实就是取object二进制的后 n 位作为pg number，这种方式不仅高效，而且运算速度快。但是 这种方案存在一个潜在的问题，如果运维人员设置的PG数是2的幂次方的话，那么这种方案比较完美。如果PG数目不是2的幂次方的话这种映射会产生空穴，即将某些对象映射到一些实际上不存在的PG上。如下图所示:
上图中如果如果PG数目为12，但是n=4,直接hash的话会产生 0~15 共计16中不同的结果，但是12 ~ 15这4个PG是不存在的，为了解决这个问题ceph做了降级方案。因为 n 为PG数的最高位，因此可以得到如下的方程式。
2^(n-1) < PG数 <= 2^n
由此可得 [0,2^(n-1)]内PG一定是存在的，可以通过 object & 2^(n-1) 来将那些实际上不存在的PG重新映射到这个小的区间内，如下图所示:
如上图所示，ceph会将映射出不存在的PG重新映射到前面存在的区间中。这样，退而求其次，如果pg_num不是2的整数次幂，我们只能保证相对每个PG而言，映射至该PG的所有对象，其哈希值低N-1位都是相同的。
所以如果ceph集群设置的PG数目不是2的幂次方的话，可能会造成中间某一段的PG所承载的数据高于其它PG，例如：PG数为12时会造成4，5，6，7四个PG所承载的对象数是其它PG的两倍，所以集群在稳定时PG数最好的2的幂次方。
改进后的映射方法称为stable_mod，其逻辑代码如下：
/*
x: 对象key值
b: pg 数
bmask: 掩码
*/
static inline int ceph_stable_mod(int x, int b, int bmask)
{
if ((x & bmask) < b)
return x & bmask;
else
return x & (bmask >> 1);
}
任然已pg_num等于12为例，可以验证：如果采用stable_mod方式，在保证结果相等的前提下，如下输入的低n-1=3位都是相同的。
仍然以pg_num=12为例，可以验证：如果采用stable_mod方式，在保证结果相等的前提下，如下输入的低n-1=3位都有相同的。
0x05 stable_mod 12 = 5
0x0D stable_mod 12 =5
0x15 stable_mod 12 =5
0x1D stable_mod 12 =5
综上，无论pg_num是否为2的整数次幂，采用stable_mod都可以产生一个相对有规律的对象到PG的映射结果，这是PG分裂的一个重要理论。
好，当我们采用了stable_mod算法来计算pg，我们再来考虑pg数量增加这个问题。假定某个存储池老的pg_num为24,新的pg_num为26。

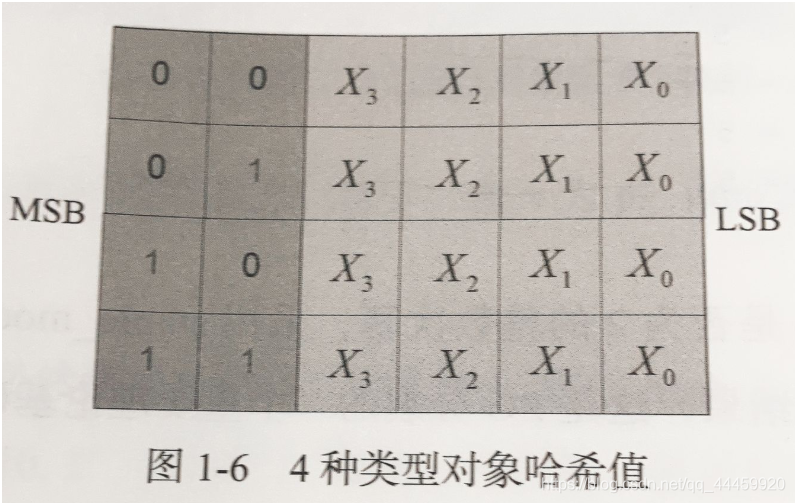

之前我们已经验证了pg内所以对象的哈希值后四位都相同（假定其PGID=Y.X,其中X=0bX3X2X1X0)为例，容易验证其中所有对象的哈希值都可以分布如图1-6所示的4中类型（按前面的分析，分裂前后，对象哈希值中只有低6位有效，图中只展示这6位）

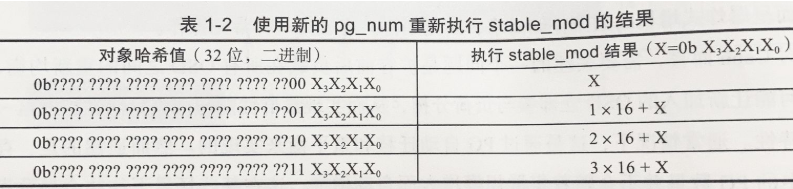

依次针对这4种类型的对象PG（Y.X)使用新的pg_num（2^4 -> 2^6)再次执行stable_mod，结果如表1-2所示
为此，我们需要创建3个新的PG来分别转移部分来自老PG中的对象，参考表1-2，容易验证这3个新的PG在存储池中的编号可以通过（m*16)+X （m=1，2，3）得到，同时由于概率上每种类型的对象数量相等，因此完成对象转移后每个PG承载的数据任然可以保持均衡。
针对所有老的PG重复上诉过程，最终可以将存储池中的PG数量调整为原来的4倍。又因为在调整PG数量的过程中，我们综上基于老PG（称为祖先PG）产生新的孩子PG，并且新的孩子PG中最初的对象全部来源于老PG，所有这个过程形象的称为PG分裂。
计算OSD
在讨论CRUSH算法之前，我们来做一点思考，可以发现，上面两个计算公式有点类似，为何我们不把
CRUSH(PG_ID) ===> OSD
改为HASH(PG_ID) %OSD_num ===> OSD
我可以如下几个由此假设带来的副作用：
- 如果挂掉一个OSD，
OSD_num-1，于是所有的PG % OSD_num的余数都会变化，也就是说这个PG保存的磁盘发生了变化，对这最简单的解释就是，这个PG上的数据要从一个磁盘全部迁移到另一个磁盘上去，一个优秀的存储架构应当在磁盘损坏时使得数据迁移量降到最低，CRUSH可以做到。 - 如果保存多个副本，我们希望得到多个OSD结果的输出，HASH只能获得一个，但是CRUSH可以获得任意多个。
- 如果增加OSD的数量，OSD_num增大了，同样会导致PG在OSD之间的胡乱迁移，但是CRUSH可以保证数据向新增机器均匀的扩散。
所以HASH只适用于一对一的映射关系计算，并且两个映射组合(对象名和PG总数)不能变化，因此这里的假设不适用于PG->OSD的映射计算。因此，这里开始引入CRUSH算法。
引入CRUSH算法
千呼万唤始出来，终于开始讲CRUSH算法了，如果直接讲Sage的博士论文或者crush.c的代码的话，可能会十分苦涩难懂，所以我决定尝试大话一把CRUSH，希望能让没有接触过CRUSH的同学也能对其有所理解。
首先来看我们要做什么：
- 把已有的PG_ID映射到OSD上，有了映射关系就可以把一个PG保存到一个磁盘上。
- 如果我们想保存三个副本，可以把一个PG映射到三个不同的OSD上，这三个OSD上保存着一模一样的PG内容。
再来看我们有了什么：
- 互不相同的PG_ID。
- 如果给OSD也编个号，那么就有了互不相同的OSD_ID。
- 每个OSD最大的不同的就是它们的容量，即4T还是800G的容量，我们将每个OSD的容量又称为OSD的权重(weight)，规定4T权重为4，800G为0.8，也就是以T为单位的值。
现在问题转化为：如何将PG_ID映射到有各自权重的OSD上。这里我直接使用CRUSH里面采取的Straw算法，翻译过来就是抽签，说白了就是挑个最长的签，这里的签指的是OSD的权重。
那么问题就来了，总不至于每次都挑容量最大的OSD吧，这不分分钟都把数据存满那个最大的 OSD了吗？是的，所以在挑之前先把这些OSD搓一搓，这里直接介绍CRUSH的方法，如下图(可忽视代码直接看文字)：
- CRUSH_HASH( PG_ID, OSD_ID, r ) ===> draw
- ( draw &0xffff ) * osd_weight ===> osd_straw
- pick up high_osd_straw
第一行，我们姑且把r当做一个常数，第一行实际上就做了搓一搓的事情:将PG_ID, OSD_ID和r一起当做CRUSH_HASH的输入，求出一个十六进制输出，这和HASH(对象名)完全类似，只是多了两个输入。所以需要强调的是，对于相同的三个输入，计算得出的draw的值是一定相同的。
这个draw到底有啥用？其实，CRUSH希望得到一个随机数，也就是这里的draw，然后拿这个随机数去乘以OSD的权重，这样把随机数和OSD的权重搓在一起，就得到了每个OSD的实际签长，而且每个签都不一样长(极大概率)，就很容易从中挑一个最长的。
说白了，CRUSH希望随机挑一个OSD出来，但是还要满足权重越大的OSD被挑中的概率越大，为了达到随机的目的，它在挑之前让每个OSD都拿着自己的权重乘以一个随机数，再取乘积最大的那个。那么这里我们再定个小目标：挑个一亿次！从宏观来看，同样是乘以一个随机数，在样本容量足够大之后，这个随机数对挑中的结果不再有影响，起决定性影响的是OSD的权重，也就是说，OSD的权重越大，宏观来看被挑中的概率越大。

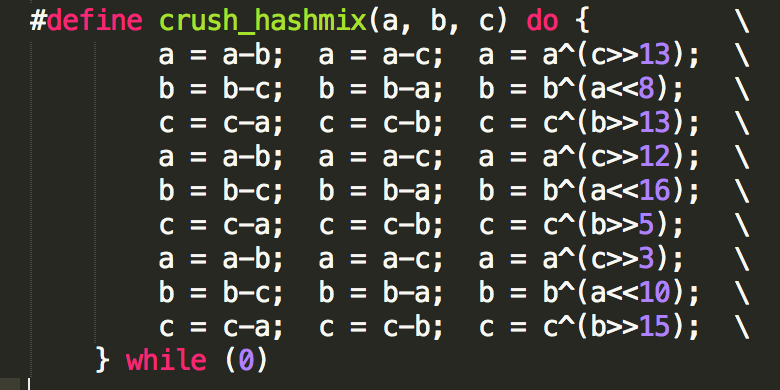

这里再说明下CRUSH造出来的随机数draw，前文可知，对于常量输入，一定会得到一样的输出，所以这并不是真正的随机，所以说，CRUSH是一个伪随机算法。下图是CRUSH_HASH的代码段，我喜欢叫它搅拌搅拌再搅拌得出一个随机数:
如果看到这里你已经被搅晕了，那让我再简单梳理下PG选择一个OSD时做的事情：
- 给出一个PG_ID，作为CRUSH_HASH的输入。
- CRUSH_HASH(PG_ID, OSD_ID, r) 得出一个随机数(重点是随机数，不是HASH)。
- 对于所有的OSD用他们的权重乘以每个OSD_ID对应的随机数，得到乘积。
- 选出乘积最大的OSD。
- 这个PG就会保存到这个OSD上。
现在趁热打铁，解决一个PG映射到多个OSD的问题，还记得那个常量r吗？我们把r+1，再求一遍随机数，再去乘以每个OSD的权重，再去选出乘积最大的OSD，如果和之前的OSD编号不一样，那么就选中它，如果和之前的OSD编号一样的话，那么再把r+2，再次选一次，直到选出我们需要的三个不一样编号的OSD为止！
当然实际选择过程还要稍微复杂一点，我这里只是用最简单的方法来解释CRUSH在选择OSD的时候所做的事情。
下面我们来举个例子，假定我们有6个OSD，需要从中选出三个副本：
| osd_id | weight | CRUSH_HASH | (CRUSH_HASH & 0xffff)* weight |
|---|---|---|---|
| osd.0 | 4 | 0xC35E90CB | 0x2432C |
| osd.1 | 4 | 0xA67DE680 | 0x39A00 |
| osd.2 | 4 | 0xF9B1B224 | 0x2C890 |
| osd.3 | 4 | 0x42454470 | 0x111C0 |
| osd.4 | 4 | 0xE950E2F9 | 0x38BE4 |
| osd.5 | 4 | 0x8A844538 | 0x114E0 |
这是r = 0的情况，这时候，我们选出(CRUSH_HASH & 0xFFFF) * weight的值最大的一个，也就是osd.1的0x39A00,这就是我们选出的第一个OSD。
然后，我们再让r = 1，再生成一组CRUSH_HASH的随机值，乘以OSD的weight，再取一个最大的得到第二个OSD，依此得到第三个OSD，如果在此过程中，选中了相同的OSD，那么将r再加一，生成一组随机值，再选一次，直到选中三个OSD为止。
看似完美，但引入PG分裂及之后，如果仍然直接使用PGID作为CRUSH输入，据此计算新增的孩子PG在OSD之间的映射结果，由于此时每个PG的PGID都不相同，必然触发大量新增孩子PG在OSD之间的迁移。考虑到分裂之前PG与其保持相同的副本分布，这样当分裂完成之后，整个集群的PG分布任然是均衡的。为此，每个存储池除了记录当前的PG数量之外看，为了应对PG分裂，还需要额外记录分裂之前祖先PG的数量，后者称为PGP 。
最终，利用CRUSH执行PG映射时，我们不是直接使用PGID，而是转而使用其在存储池内的唯一编号先针对pgp_num执行stable_mod，再与存储池标识一起哈希之后作为CRUSH的特征输入，即可保证每个孩子PG与其祖先产生相同的CRUSH计算结果。（因为此时祖先和孩子PG产生的CRUSH特征输入都相同）,进而保证两者产生相同的副本分布。
- CRUSH_HASH( PG_ID stable_mod pgp_num, OSD_ID, r ) ===> draw
- ( draw &0xffff ) * osd_weight ===> osd_straw
- pick up high_osd_straw
