STM32 max7219驱动8x8led点阵点亮爱心 HAL库

最新推荐文章于 2025-04-16 10:20:40 发布

咸鱼想翻身D

最新推荐文章于 2025-04-16 10:20:40 发布

阅读量4.7k

点赞数 8

文章标签： stm32

本文链接：https://blog.csdn.net/qq_44484466/article/details/119087663

版权

这篇博客介绍了如何使用STM32F103C8T6通过HAL库驱动MAX7219点阵模块，展示8x8LED点阵上的心形图案。首先，利用CUBEMX配置SPI2串行输出，然后提供点阵驱动程序代码，并在main函数中添加相应代码实现。项目源码可以在提供的百度网盘链接中获取，提取码为28w8。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

材料：MAX7219点阵模块 STM32f103c8t6最小系统板

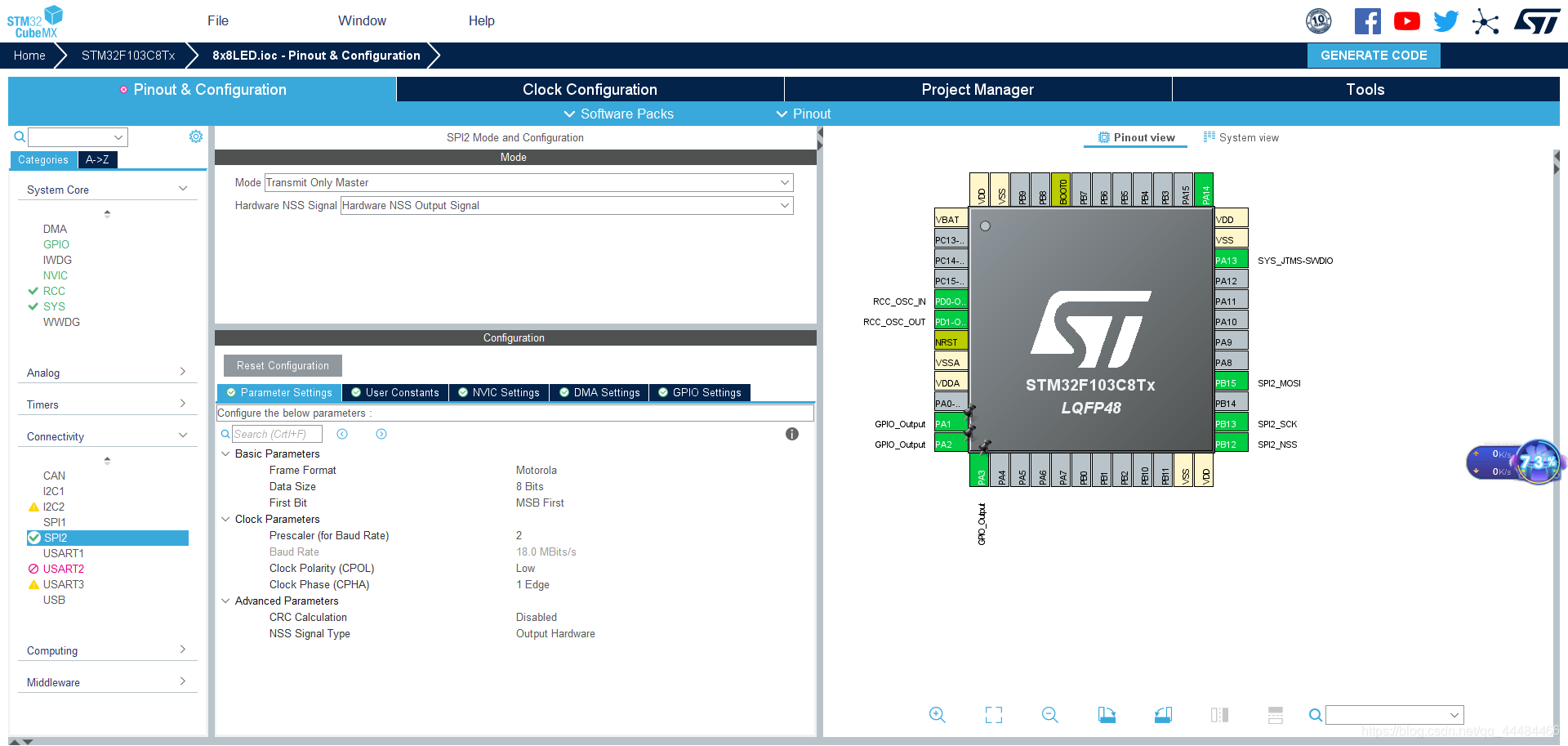

使用CUBEMX配置串行输出（SPI）

PA1和PA3没有使用到忽略！！这里我是用的是SPI2.

点阵驱动程序：

#include "8x8led.h"
#include "spi.h"

uint8_t code_table[]=
{0x00,0x6C,0x92,0x82,0x44,0x28,0x10,0x00};


void Write_Byte(uint8_t DATA)
{
	  HAL_GPIO_WritePin(GPIOA,PIN_CS,GPIO_PIN_RESET);
		HAL_SPI_Transmit(&hspi2,&DATA,1,0xfff);
}

void Write_Max7219(uint8_t addr,uint8_t dat)
{
	Write_Byte(addr);
	Write_Byte(dat);
	HAL_GPIO_WritePin(GPIOA,PIN_CS,GPIO_PIN_SET);
}

void Init_Max7219(void)
{
	Write_Max7219(0x09, 0x00);
	Write_Max7219(0x0a, 0x03);
	Write_Max7219(0x0b, 0x07);
	Write_Max7219(0x0c, 0x01);
	Write_Max7219(0x0f, 0x00);
}

main函数里在while(1)前添加下面这段代码即可

 /* USER CODE BEGIN 2 */
HAL_Delay(50);
Init_Max7219();
for(i=1;i<9;i++)
{
	Write_Max7219(i,code_table[i-1]);
}
  /* USER CODE END 2 */

程序压缩包链接：https://pan.baidu.com/s/1gpcoirRwXM3Nl8vShIICzg

提取码：28w8
