MultiSim探针的放置与直流仿真

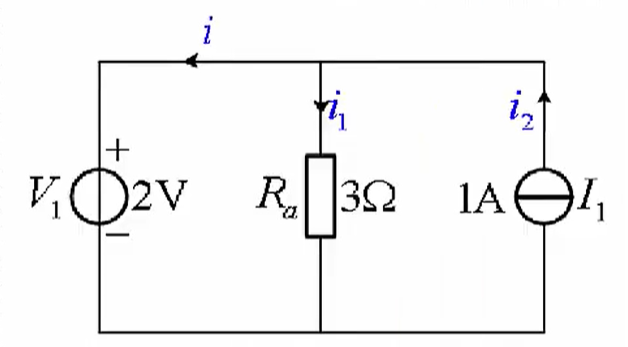

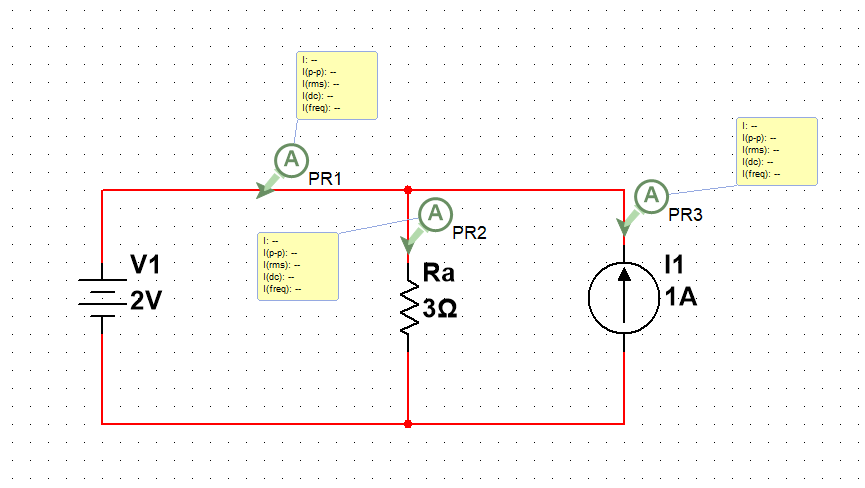

电路图

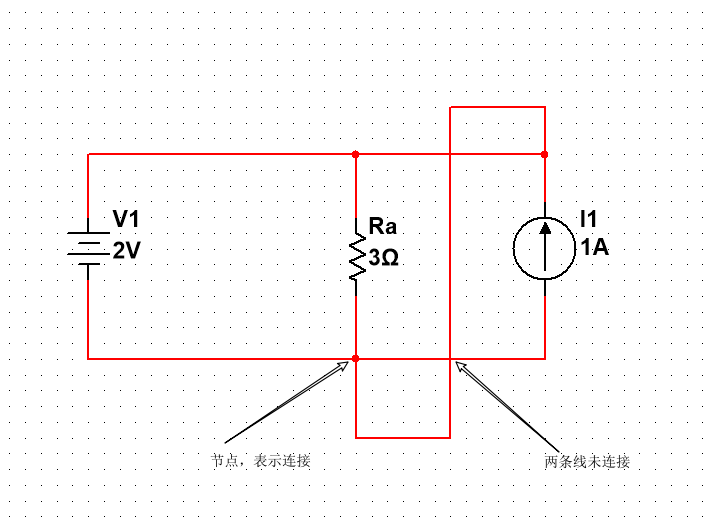

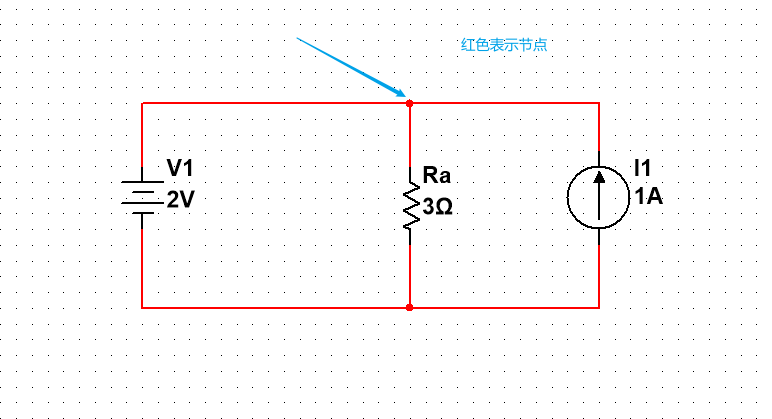

易混淆的节点

红色圆点的表示节点，表示两条线路连结

两条电线即使交叉而没有节点，则表示互不影响。

Value修改初始值

假如我们要修改电压，则选中双击。

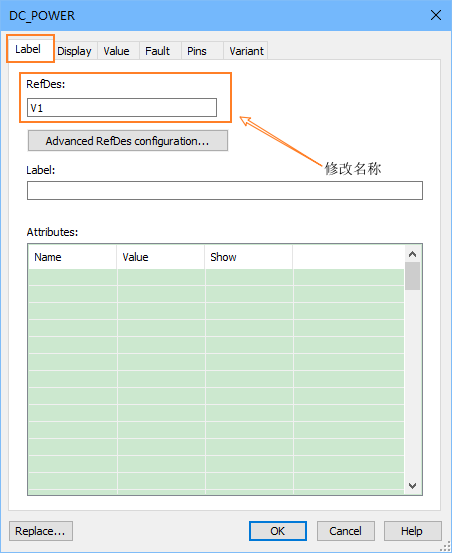

Lable修改初始名称

改变电路中符号的显示方式

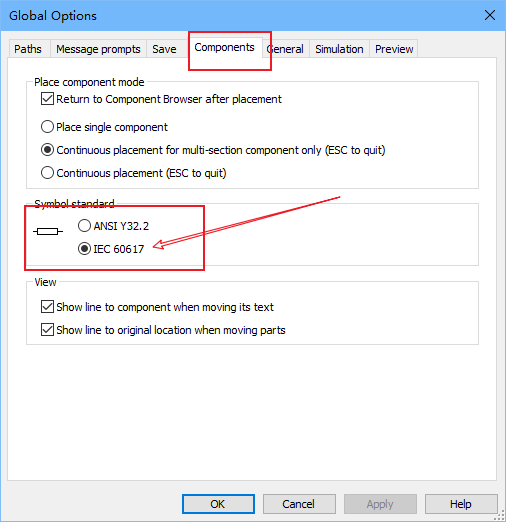

MultiSim里的电阻可能与课本里面的不一样，这是因为采用的标准不同，我们可以通过以下方式修改：

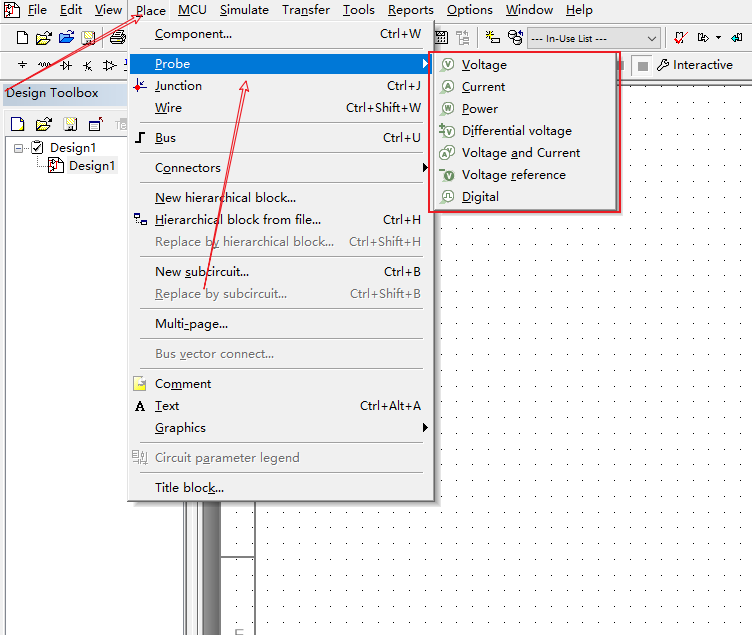

Place命令放置探针(Probe)

探针可以理解为电路中的未知变量，比如某条支路上的电流，两个节点之间的电压，都可以通过放置探针来求解。

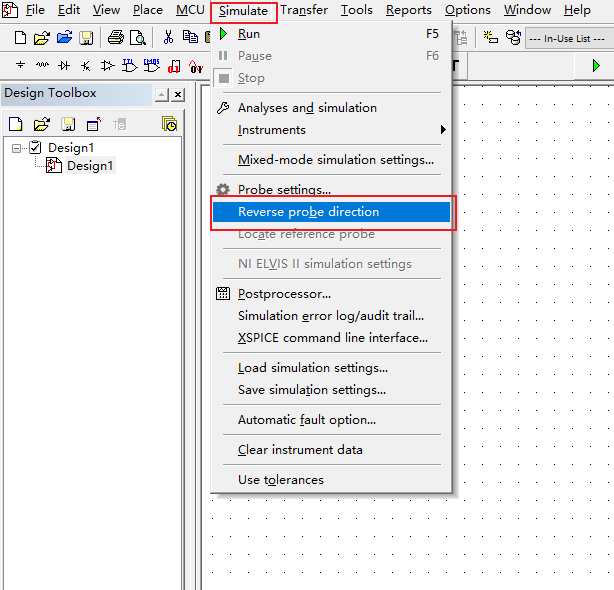

	电流探针分方向，可以通过Reverse命令改变方向

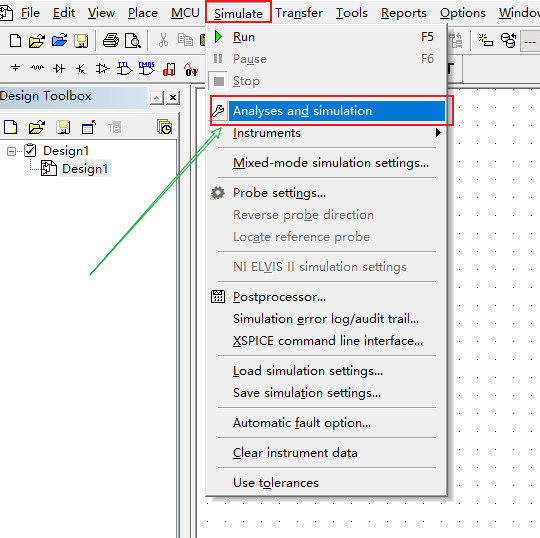

Simulate命令进行仿真

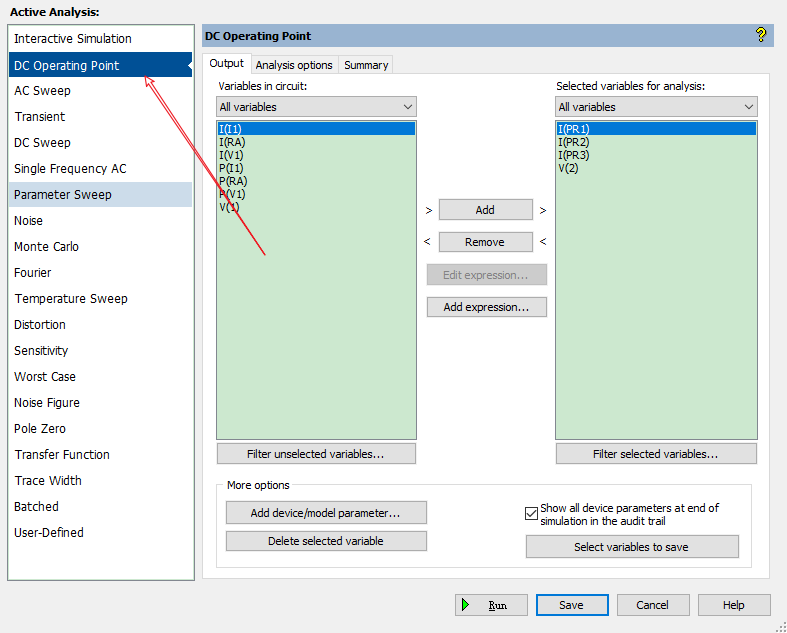

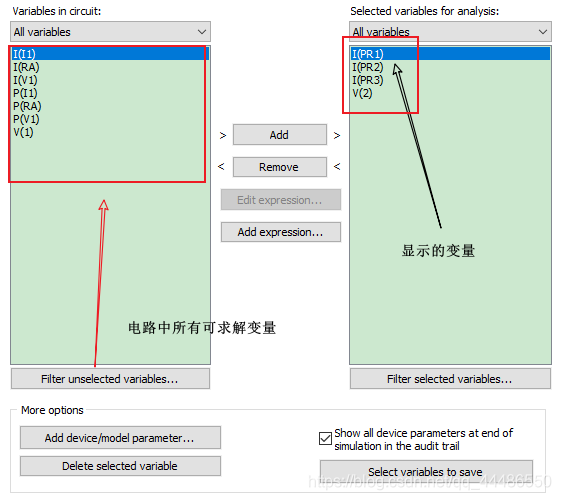

左边的变量表示电路中全部可求解的变量，右边的变量表示你将要显示的结果变量。

双击其中任意一方的变量可以移动到另一方。

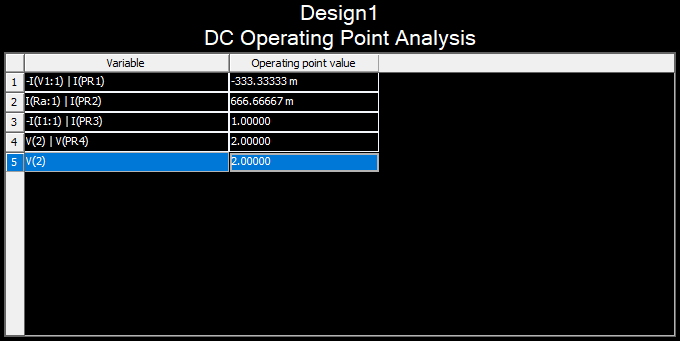

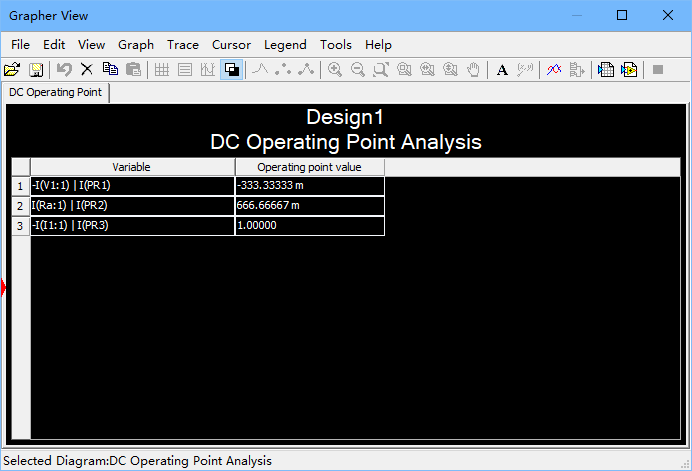

显示结果：

仿真可能遇到的问题

电路必须接地，否则仿真会报错。

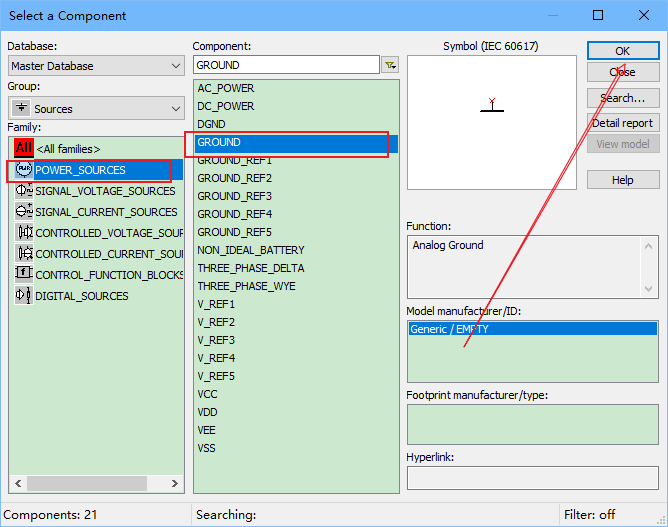

接地：

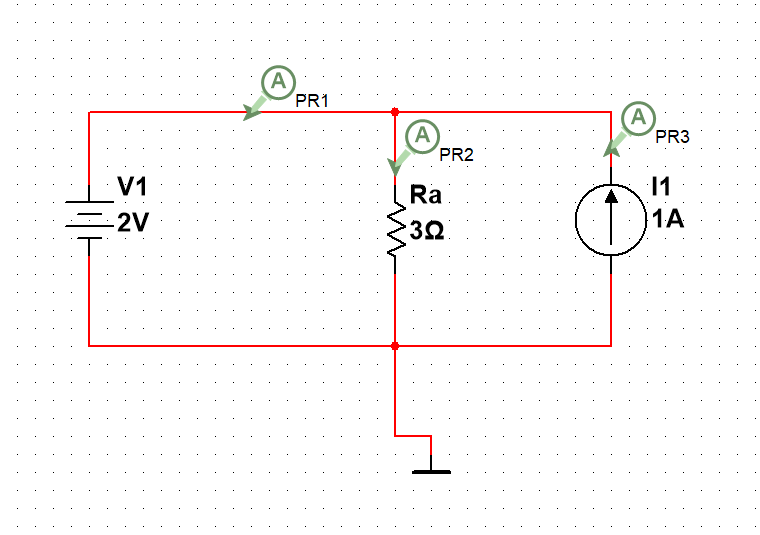

接地电路图：

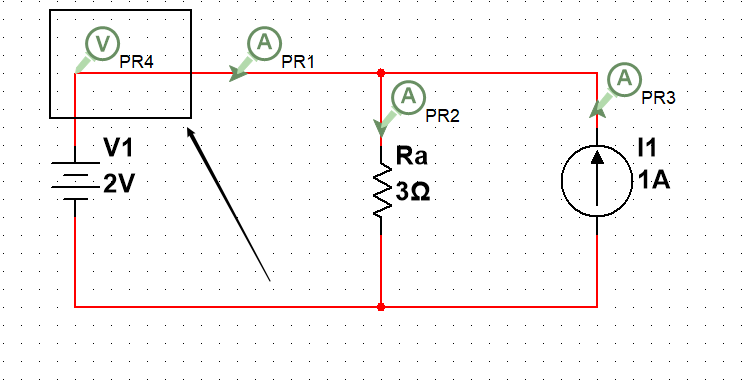

不接地电压探针的值就会不准确，随机显示。

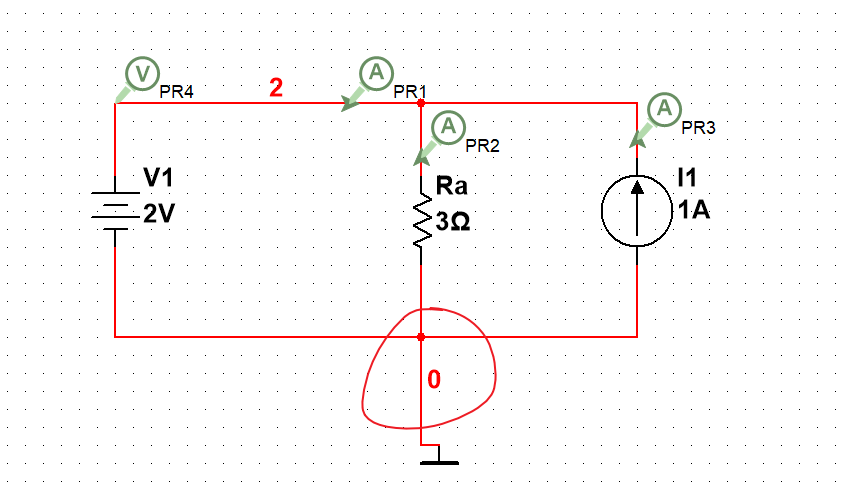

接地后电压探针正确结果：

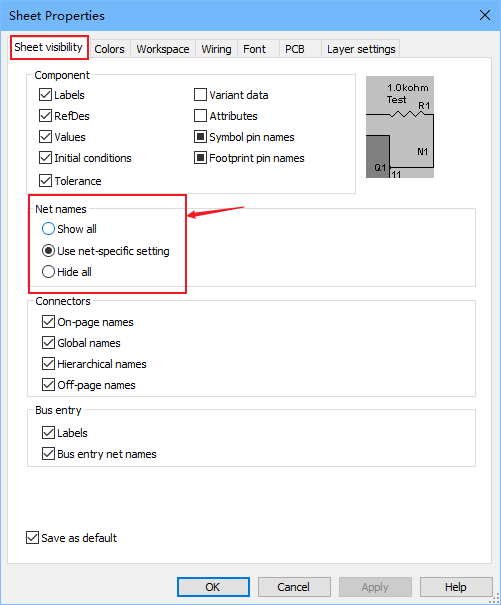

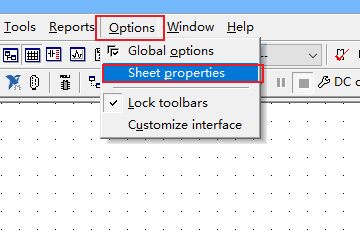

显示节点

默认与地连接的节点编号为0：

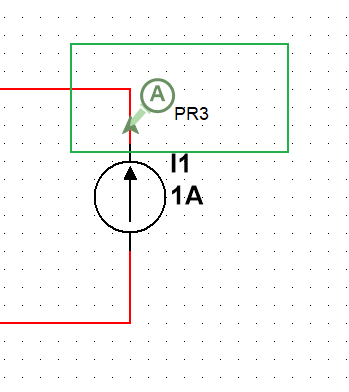

电流探针方向问题

电流探针的方向仅表示参考方向，与实际方向无关。所以但我们改变探针的方向时，虽然电路中是恒流电流源，但是探针的值却为负，就是因为参考方向与实际方向相反。
