受控源的分类

在电路中常用的受控源分为四类：

  • 电流控制的电压源
  • 电压控制的电压源
  • 电流控制的电流源
  • 电压控制的电流源

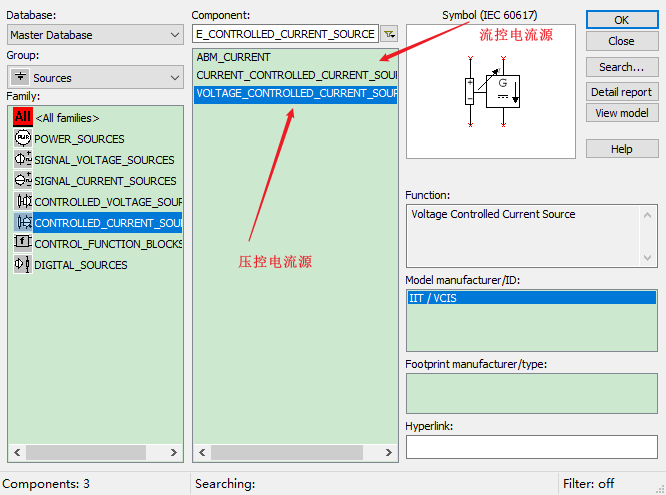

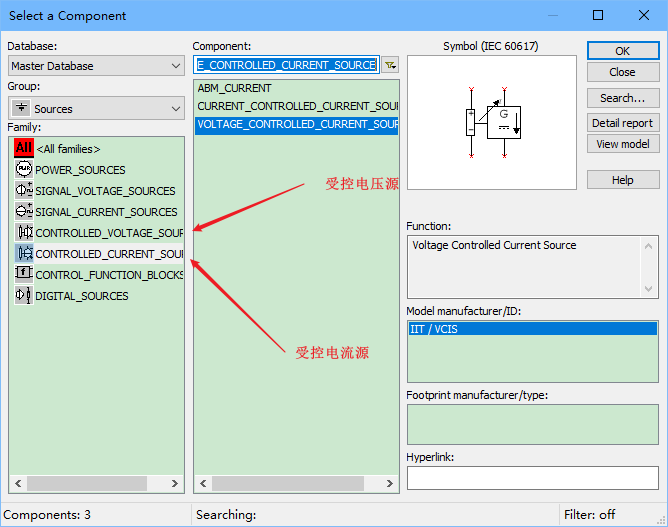

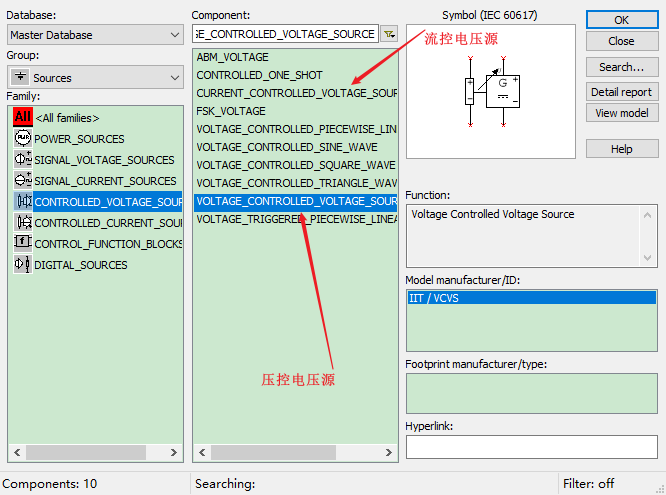

在MultiSim中的位置

2
3
1

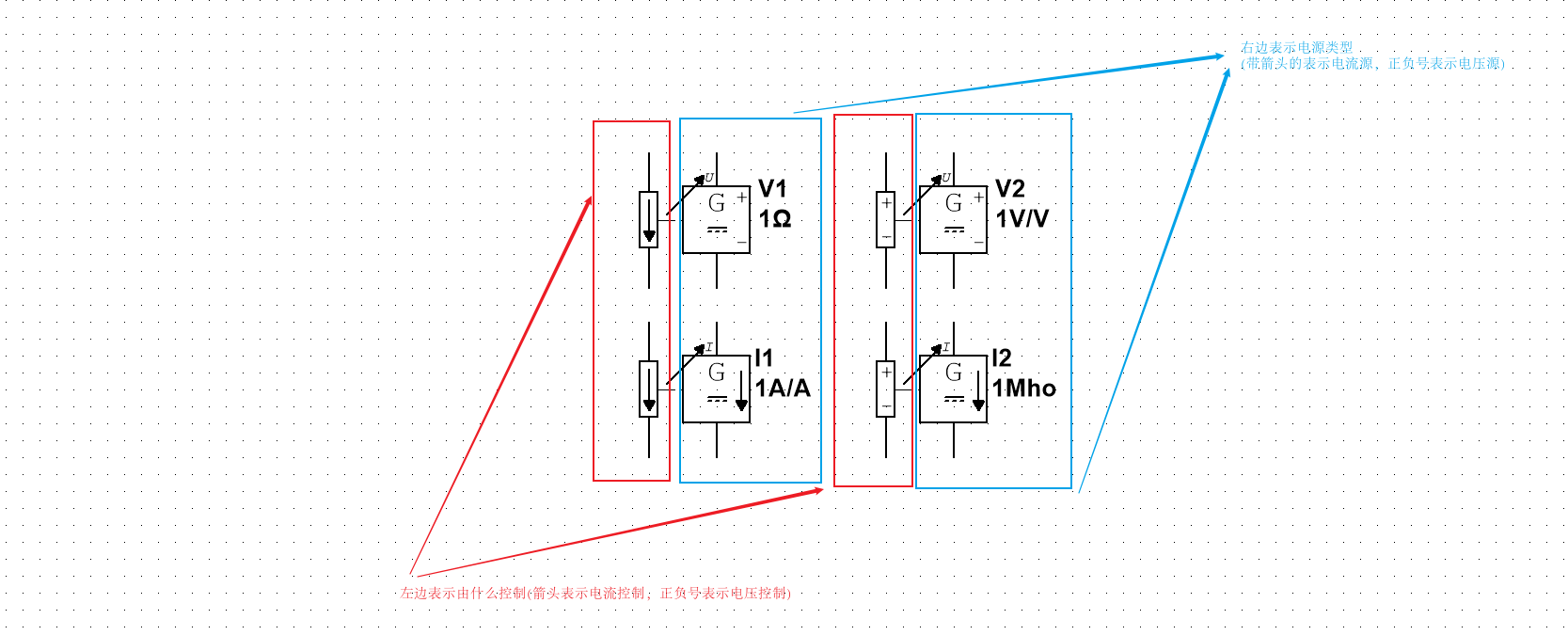

元件符号含义

左边表示受控类型

  • 箭头表示电流控制
  • 正负号表示电压控制

右边表示电源类型

  • 箭头表示电流源
  • 正负号表示电压源
    4

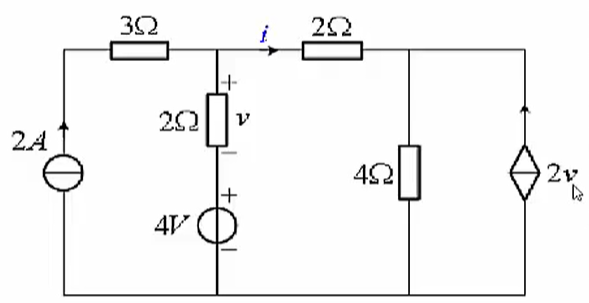

一个简单电路的仿真

5

对准元件按住Ctrl + R键可以旋转元件
