Profibus通讯接口连接不上怎么办

问题引入
现在有一台全新的CPU 313C-2DP，通过适配器（型号：PC Adapter A2，订货号：6GK1571-0BA00-0AA0）连接，使用博途V16下载程序。如果使用MPI口，可以马上扫描到接口进行下载和监视操作；如果使用DP口，则提示“无法找到在线激活的伙伴”。

问题分析
1.可能是软件缺少相应驱动导致；
2.可能是适配器出现异常所致；
3.可能是模块接口问题所致；

解决途径

1. 本地有同型号的CPU共2台，经过测试，另外一台CPU使用MPI和DP连接，均可以在博图在线访问选项卡下面扫描到相应的驱动及接口，可以正常下载和监视设备，排除适配器和软件问题；
2. 回到DP 接口有异常的CPU，咨询西门子技术支持，发现有个小选项可以设置，如果设置后仍旧不能正常使用，则需要返厂维修。点击设备视图下的CPU,再点击下载按钮，弹出下载画面；

在下载页面里，“PG/PC接口的类型”中选择“PROFIBUS",“PG/PC接口”中选择"PC Adapter USB A2”,

相关问题扩展
编程连接故障诊断

PC Adapter A2无法连接

以下内容节选自西门子官方网站

确认型号：
确认PC Adapter A2型号(6GK1571-0BA00-0AA0)。
第三方连接电缆无法保证连接可靠性 ，须咨询设备厂家。

线缆连接确认：
检查电缆连接的是否牢靠。将PC Adapter A2的485口连接到CPU的MPI或DP接口；
电缆的USB口连接到计算机的USB口。

指示灯：
检查指示灯是否正常。 PC Adapter A2由计算机的USB口供电。 因此只要插入计算机的USB口，A2的USB
5V灯就会点亮。详细指示灯如下图所示

PG/PC接口设置：
PG/PC接口所选接口与实际所接接口是否一致，可尝试选择Auto连接。 具体接口设置请参看PC Adapter A2。

系统识别：
查看系统的设备管理器中能否识别到PC Adapter A2,如无法识别到设备 更换电脑的另一个 USB接口连接(USB2.0)，如为台式机建议使用机箱后侧的USB接口，前面板接口有时会供电不足。 更换接口仍无法识别，即为驱动问题导致：

• 对于软件非V5.5 SP2以上或TIA Portal V1x的，尝试重新下载安装驱动。驱动下载：Download of the PC Adapter USB A2 Driverdisk
  V1.0
• 对于软件为V5.5 SP2或TIA Portal V1x的，参看下一步。

兼容性：
以上都确认ok仍无法连接时，则通常为软件安装或杀毒软件等导致。请确认如下信息：
国产杀毒软件均不兼容Step7，TIA Portal软件；包括xxx毒霸 ，x管家，360等优化软件。
系统要确保使用纯净版未修改过的系统。GHOST系统无法确保软件及编程电缆的正常使用。
解决方案（仅针对win7 64位系统）：
附件为pc adapter USB和pc adapter A2 驱动，将其解压后拷贝至电脑路径如下：（ programData为隐藏文件夹，设置为可见。） c：\programData\siemens\automation\simatic OAM\data\LogDevices
PC Adapter USB A2.MPI
通过组合键 “+” 或是开始按钮打开 Windows 7 操作系统的"运行"窗口。
在命令窗口中输入下面的命令： C:\Program Files\Common
Files\Siemens\Automation\Simatic OAM\bin\s7epaimp64x.exe –i win7 64位
检查服务是否启动 运行services，启动SIMATIC PnDiscovery Service服务。

非win7 64位系统或仍无法解决的 ：
建议重新安装纯净版系统，重新安装软件。或采用虚拟机方式。

判断DP总线是否正常的方法分享

DP线的通断，会影响到现场站之间和现场站与中控的连接，是系统能正常工作的基础。判断DP线是否正常的方法，我自己的一般会用下面的方法：
　　1.把DP线两端的DP头的终端电阻都打到ON上，在其中一段用万用表量DP头3号引脚和8号引脚之间的电阻，正常测量值是110欧姆左右；
　　2.把测量端的终端电阻打到OFF上，远端的不动，这时的正常测量值是220欧姆左右；
　　3.把远端的终端电阻打到OFF上，测量端的终端电阻打到ON上，这时正常的测量值也应该是220欧姆左右；
　　4.把两端的终端电阻都打到OFF上，这时应该是开路，量不出电阻。

假如总线上有不止一个DP头，可以只测量两端，中间的DP头的终端电阻，始终处在OFF上就可以了。不通的话，可以分段测量。但是最好把DP头的出线拆掉来测量，排除干扰因素。
　　个人遇到的DP故障，原因目前发现两个：1、通讯电缆质量差，抗干扰能力差（前提接地，布线很合理的情况），也有遇到过第一次买的通讯电缆不够，又使用其他种类的电缆情况，混用；2、DP接头没有做好接地，就是电缆接头处的屏蔽线和DP头内的金属片接触不好，再者就是DP头损坏。
　　找DP通信故障时，我们还应该注意线路上的电压，有必须时，需要通过示波器来进行测量。
　　当DP接头已经插到设备上面后，在任意一个DP接头的3-8脚测量电阻并不是110欧姆和220欧姆了。
　　因为设备上面还有个上拉（3-6）和下拉（5-8）的390欧姆的电阻。所以当接头插入设备后，终端电阻并不是只有个220欧姆，应该是220780/220+780=171.6欧姆。
　　当设备带电后，我们除了检查线路的电阻是否正常还应该检查3-8间的电压。正常时3-8之间的电压应该是1.1V（5220/390+220+390）
　　网络中发生故障，比如终端设备掉电一段终端电阻丢失，3-8之间的电压就会变为0.62V（5*110/390+110+390）

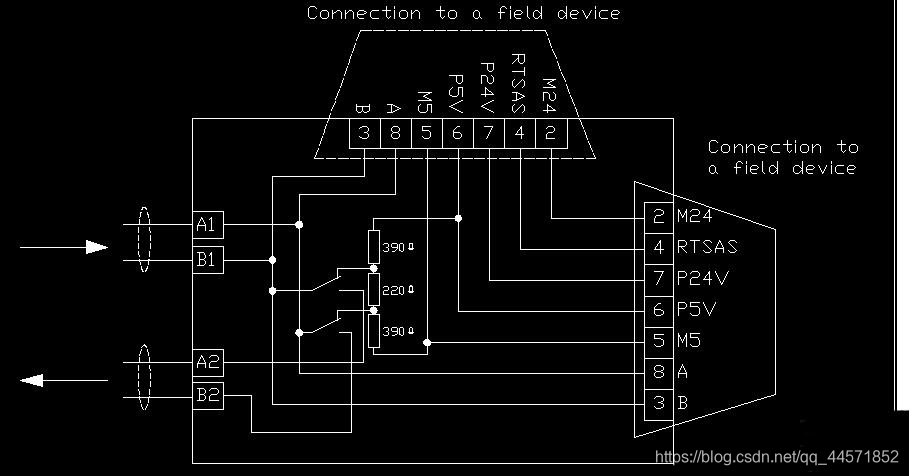

分享一个DP头的内部结构：6ES7972-****2-****有2个DP口，6ES7972-****1-****只有1个DP口。
