我定框架，你填内容 - HMI设计模板

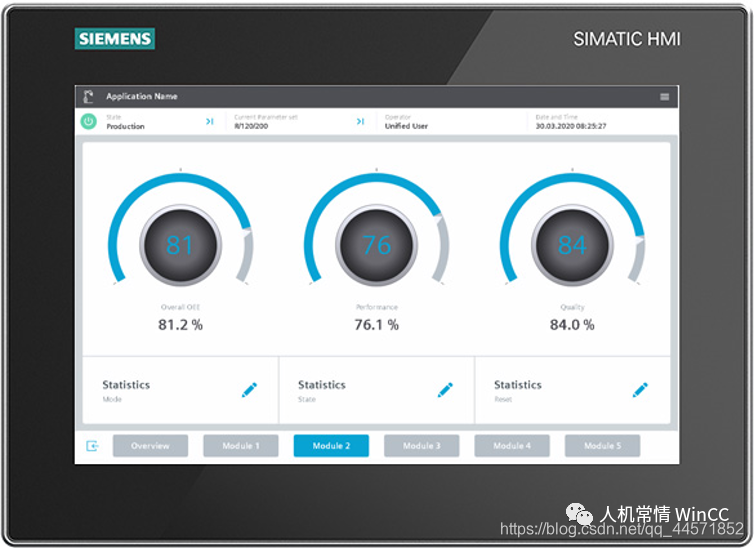

HMI设计模板（HMI Template Suite）就是一套免费的、向导式、可组态的、风格统一，富有现代感、包含诸如导航和操作功能的布局和设计。

HMI工程师用这套模板，就如孩子的胶画，即便不是专业美工，也可以非常快捷地利用一个优美的HMI框架，设计出不错的作品。

这个HMI设计模板可用于：

标准Comfort精智屏

WinCCAdvanced V16

Unified Comfort精智屏

WinCC UnifiedPC系统

HMI 设计模板套件软件包下载链接：

https://support.industry.siemens.com/cs/en/zh/view/91174767

《模板使用入门指南》

• 分配用户组

这个设计模板套件利用了TIA Portal Openness接口将模板内容集成到项目中。

因此，登录用户必须是Windows用户组“Siemens TIA Openness”的成员。

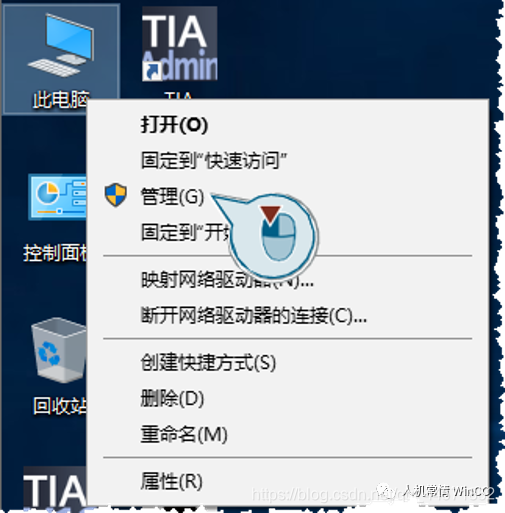

右键打开电脑的管理界面。

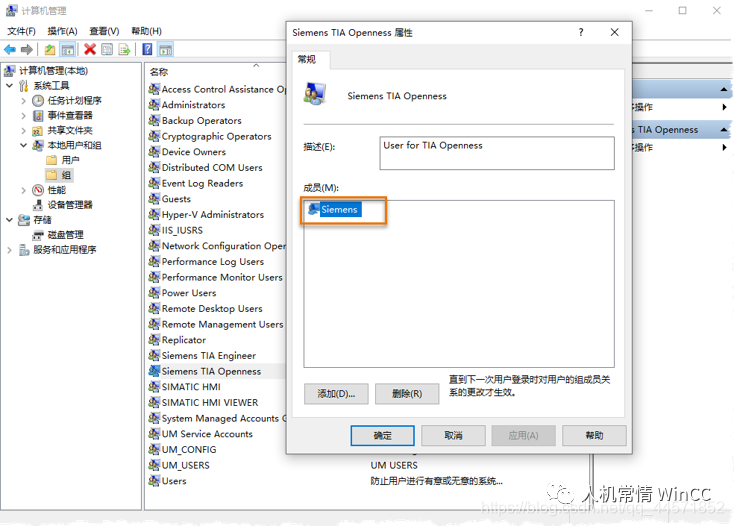

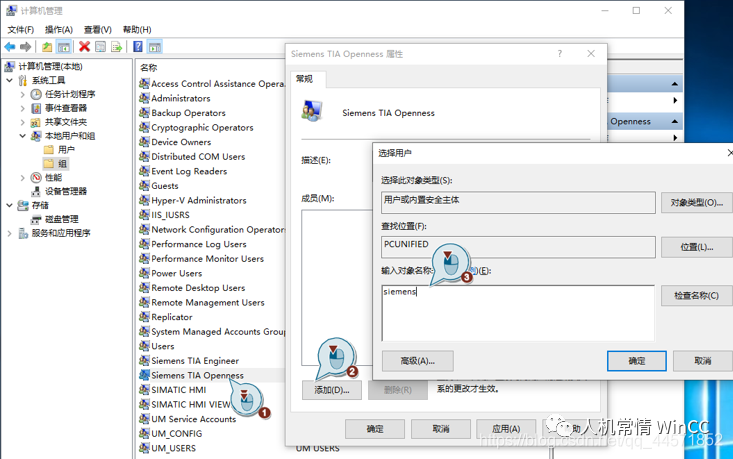

在管理界面，将登陆的用户添加到Windows用户组“Siemens TIA Openness”的成员中。

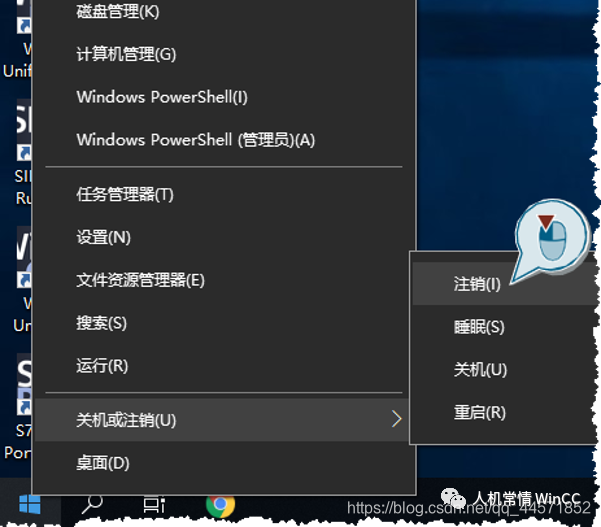

用户添加完成之后，注销用户并重新登陆。

• HMI设计模板向导

在Windows开始菜单中，启动“Siemens Automation”文件夹中的“SIMATIC HMI Template Suite Wizard”程序。

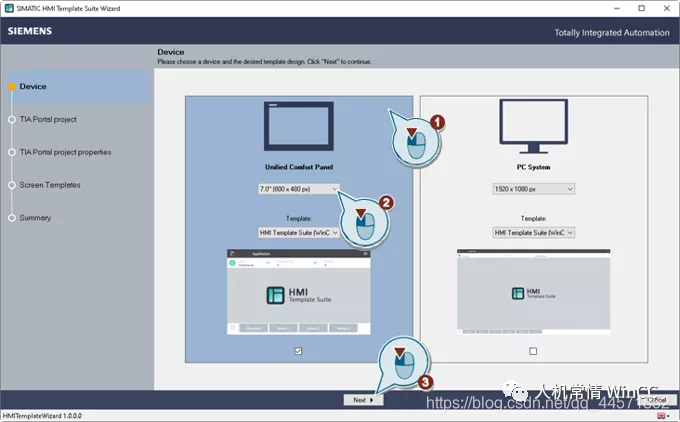

选择您想要创建的设备(如：Unified精致面板或WinCC Unified PC站)及其分辨率。

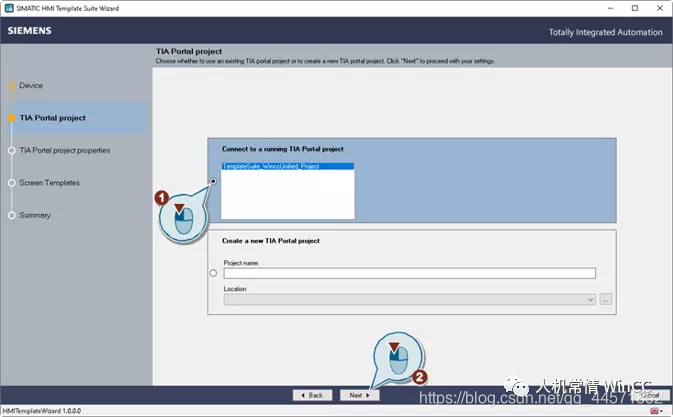

选择是修改现有的TIA项目（1）还是创建新项目。

如果创建新项目，需指定”Project name”和“Location”。

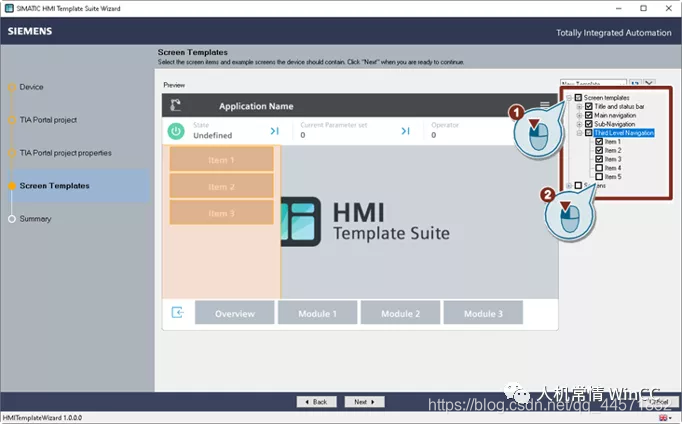

调整画面布局，打开 “Screentemplates” 组，选择画面

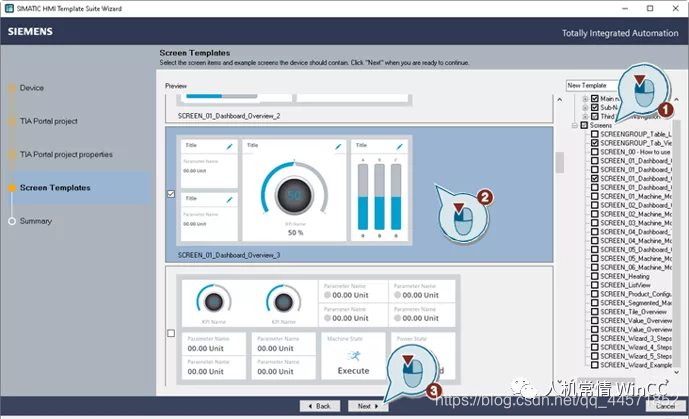

添加示例画面，打开“Screen”组，使用向导中间区域的预览，您可以滚动并选择想要用在项目中的画面

所有已选择的设置会显示在摘要中。单击“Finish”按钮以完成向导并将更改应用到项目中。

• 配置说明

A. 通过面板创建模板

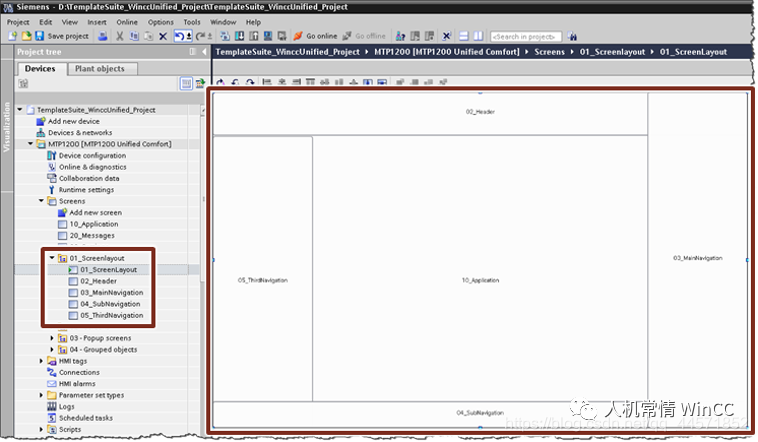

通过向导创建了带有多个画面窗口的“01_ScreenLayout”界面。您也可以使用自己的画面来定义模板。通过画面窗口的“可见性”属性来定义对应的画面窗口是否可见。

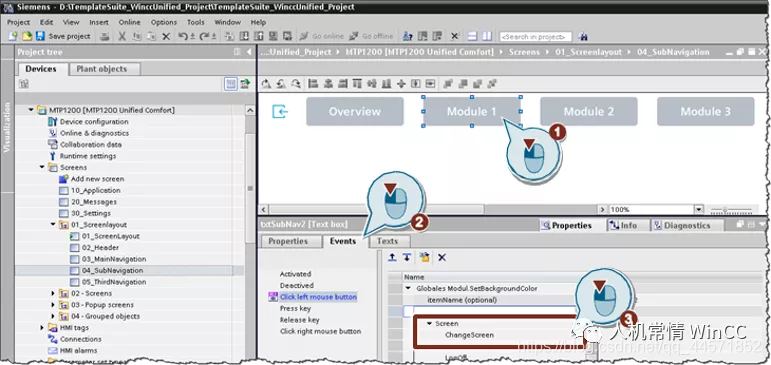

通过导航访问画面

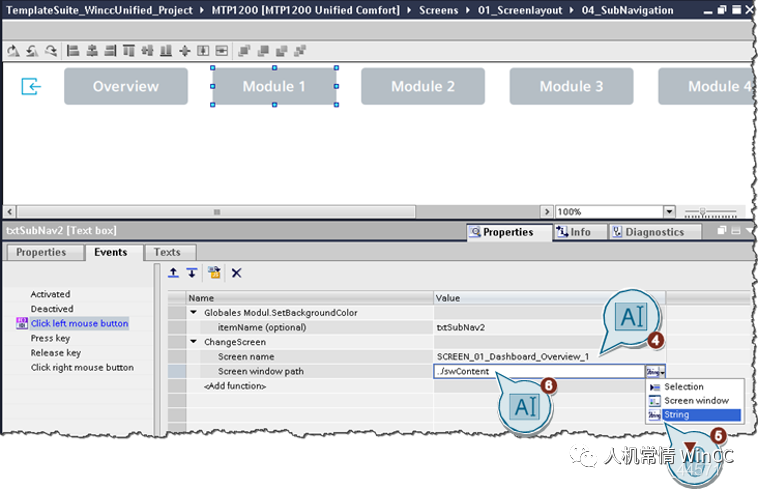

可以使用导航来访问画面，步骤如下:

1. 选择要用于切换画面的对象。

2. 打开画面对象的“事件”。

3. 增加“更改画面”系统功能。

4.输入要在画面窗口中显示的画面的名称。

5.将画面窗口路径的输入模式改为“String”。

6.在画面路径中输入“…/swContent”作为路径。

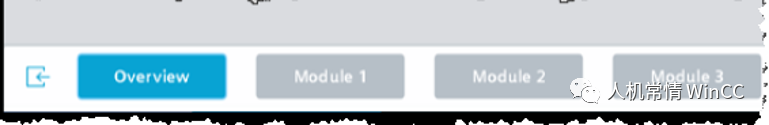

运行系统界面中，访问当前活动画面的按钮会高亮显示。

高亮显示活动画面使用的是全局脚本，该脚本在全局模块“Navigation”中的“HighlightButton”全局脚本中。

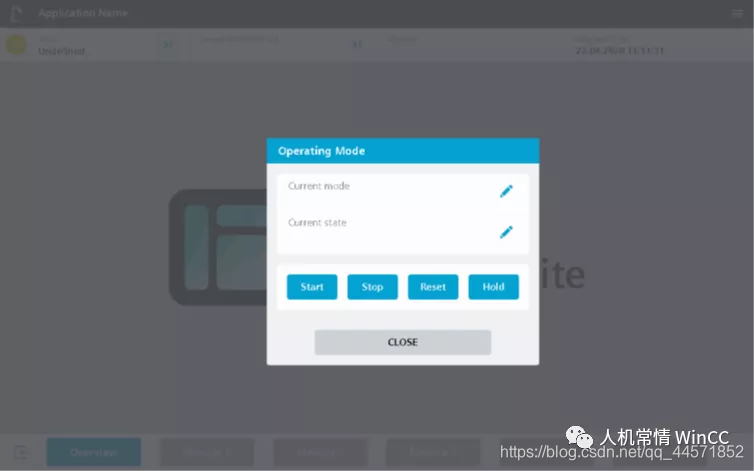

B. 以弹窗形式显示画面

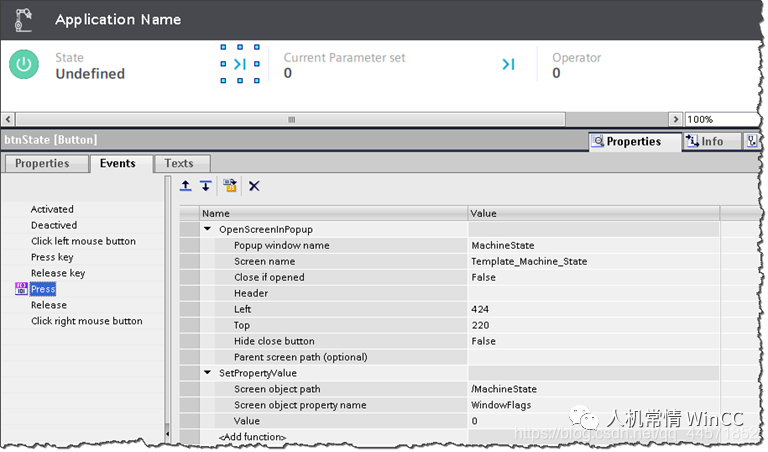

在WinCC Unified中，可使用系统功能“OpenScreenInPopup”来实现弹出窗口。

说明:将“Windowflags”属性设置为零，隐藏所有面板属性(框架, 可移动的等等)。

块的背景-为了聚焦弹出窗口画面的内容，背景显示为锁定状态。为此，在“01_Screenlayout”画面的第6层中配置了一个半透明的矩形，在显示弹窗时切换为可见。

C. 画面操作示例

• 第一菜单级别

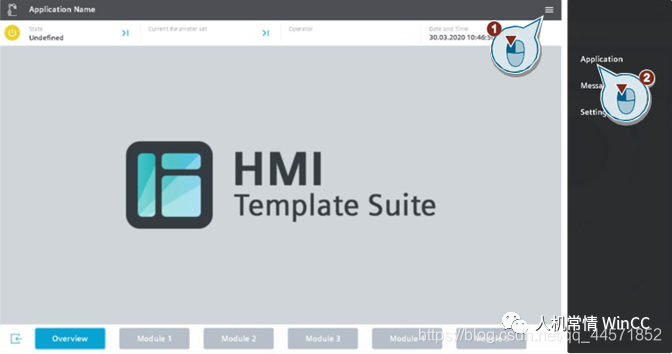

点击右上角的菜单图例。在第一个菜单级别中，您可以访问主页面、消息和诊断窗口以及设置页面。

单击 “Application”，打开Application的可视化界面

• 使用指示版概述

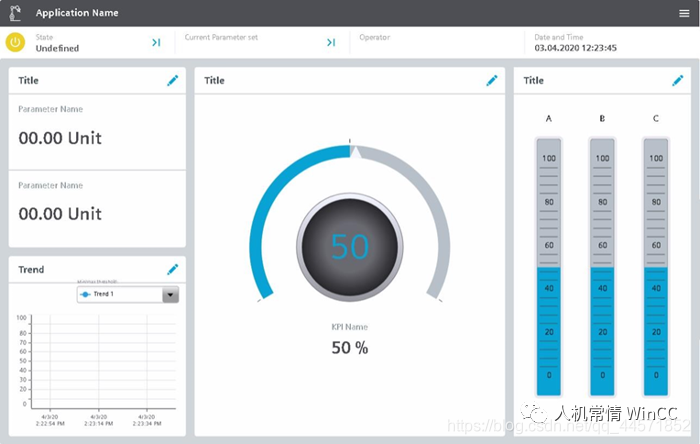

将仪表盘放在起始画面中，显示当前的效率和最近3天的效率

画面：SCREEN_01_Dashboard_Overview_3

左边有两个模块。点击
按钮可从仪表板跳转到此模块概览。

（完）
