简介

通过地址多路复用，可以使用单个变量来访问 PLC 地址范围内的多个存储位置。无需为每个单独的地址定义变量，即可读写这些地址。

多路复用的组态根据变量的访问模式的不同分为以下两种：

• 绝对寻址的多路复用

• 符号寻址的多路复用

绝对地址的多路复用

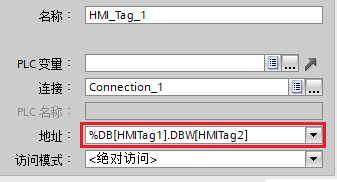

如果要访问格式为“%DBx.DBWy”的地址，多路复用的表达式如下所示：“%DB[HMITag1].DBW[HMITag2]”。即当HMITag1的值为1，HMITag2的值为2时，访问的变量为“DB1.DBW2”。具体组态步骤如下：

在变量属性窗口中点击地址框中的按钮，弹出“地址组态窗口”。

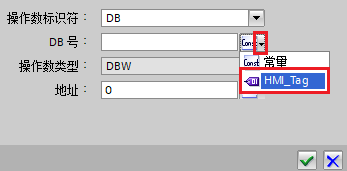

在“地址组态窗口”中点击小三角形，选择“HMI_Tag”，并选择相应变量。
在这里插入图片描述
对“DB号”以及“地址”组态对应变量之后，点击对号按钮即完成组态。

点击对号按钮即完成了绝对寻址的多路复用组态。

符号寻址的多路复用

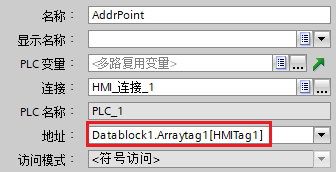

如果要访问数据块“Datablock1”中的数组变量“Arraytag1”的不同元素，符号寻址的表达如下所示：“Datablock_1.Arraytag1[“HMITag1”]”。

即当HMITag1的值为1时，访问的变量为“Arraytag[1]”。具体组态步骤如下：
在变量属性窗口中点击地址框中的按钮，弹出“地址组态窗口”。
在这里插入图片描述
在“地址组态窗口”中点击小三角形，选择“HMI_Tag”，并选择相应变量。

为索引变量组态对应变量之后，点击对号按钮即完成组态。

为索引变量组态对应变量之后，点击对号按钮即完成组态。
