Linux TC 流量控制与排队规则 qdisc 树型结构详解（以HTB和RED为例）

1. 背景

Linux 操作系统中的流量控制器 TC (Traffic Control) 用于Linux内核的流量控制，它规定建立处理数据包的队列，并定义队列中的数据包被发送的方式，从而实现对流量的控制。

每个网络接口会有一个入队列（ingress）和一个出队列（egress），入队列功能较少。Linux流量控制主要是在输出接口进行处理和实现的。本文也都是基于出队列。

TC 模块实现流量控制功能使用的排队规则分为两类：无分类排队规则、分类排队规则。无分类排队规则相对简单，而分类排队规则则引出了分类和过滤器等概念，使其流量控制功能增强。

2. 流量控制组件

2.1 qdisc 排队规则

qdisc（队列规则，queueing discipline）是 Linux 流量控制系统的核心。实际就是一个队列上面附加的排队规则，下文有时也直接称为队列。

qdisc其实就是一个调度器，每个网络接口都会有一个调度器，qdisc会根据调度器的规则重新排列数据包进入队列的顺序。

• 无类排队规则

  对进入网络设备（网卡）的数据流不加区分统一对待，能够接收数据包以及重新编排、延迟或丢弃数据包。可以对整个网络设备（网卡）的流量进行整形，但不能细分各种情况。

  • [p|b]fifo：简单先进先出
  • pfifo_fast：根据数据包的tos将队列划分到3个band，每个band内部先进先出
  • red：Random Early Detection，随机早期探测，带宽接近限制时随机丢包，适合高带宽应用
  • sfq：Stochastic Fairness Queueing，随机公平队列，按照会话对流量排序并循环发送每个会话的数据包
  • tbf：Token Bucket Filter，令牌桶过滤器，只允许以不超过事先设定的速率到来的数据包通过 , 但可能允许短暂突发流量朝过设定值

• 有类排队规则

  对进入网络设备的数据包根据不同的需求以分类的方式区分对待。对数据包进行分类的工具是过滤器，队列规定就根据过滤器的决定把数据包送入相应的类进行排队。每个子类都可以再次使用它们的过滤器进行进一步的分类。绝大多数分类的队列规定还能够对流量进行整形。这对于需要同时进行调度和流量控制的场合非常有用。

  • cbq：Class Based Queueing，基于类别排队，借助EWMA(exponential weighted moving average, 指数加权移动均值 ) 算法确认链路的闲置时间足够长 , 以达到降低链路实际带宽的目的。如果发生越限 ,CBQ 就会禁止发包一段时间。
  • htb：Hierarchy Token Bucket，分层令牌桶，在tbf的基础上增加了分层
  • prio：分类优先算法并不进行整形 , 它仅仅根据你配置的过滤器把流量进一步细分。缺省会自动创建三个FIFO类。

Linux默认的排队规则是pfifo_fast，这是一种比FIFO稍微复杂一点的排队规则。一个网络接口上如果没有设置qdisc，pfifo_fast就作为缺省的qdisc。

由于项目需要这里主要讨论在输出口使用 RED 和 HTB。

2.2 class 分类

类（class）仅存在于可分类的 qdisc 之下，过滤器（filter）也只能附加在有分类排队规则上。

类组成一个树，理论上能无限扩展。一个类可以仅包含一个叶子qdisc（默认为pfifo_fast），也可以包含多个子类，子类又可以包含一个叶子qdisc或者多个子类。 这就给 Linux 流量控制系统予以了极大的可扩展性和灵活性。

每个 class 和有类 qdisc 都需要一个唯一的标识符，称为句柄（handle）。标识符由一个主编号和一个子编号组成，编号必须是数字。句柄仅供用户使用，内核会使用自己的一套编号来管理流量控制组件对象。习惯上，需要为有子类的qdisc显式的分配一个句柄。

qdisc 的子编号必须为0，而分类的子编号必须是非0值。同一个qdisc对象下所有子类对象的主编号必须相同。

例如 root qdisc句柄为 1:0（或者1:），它的子类句柄可以为 1:1、1:2、1:3等等。

特别地，ingress qdisc （入队列）的编号总是 ffff:0。

这个结构会在后面详细说明。

2.3 filter 过滤器

**过滤器（filter）**即根据数据包的某属性进行匹配，进行分类后送到不同的队列上。过滤器能与 有分类qdisc 相关联，也可以和 class 相关联。

树的每个节点都可以有自己的过滤器，但是高层的过滤器也可以直接用于其子孙类。所有的出站数据包首先会通过 root qdisc，接着被与 root qdisc 关联的过滤器进行分类，进入子分类，并被子分类下的过滤器继续进行分类。如果数据包没有被成功归类，就会被排到这个类的叶子qdisc的队中。或者也可以只对根分类提供一个过滤器，然后为每个子分类提供路由映射。

过滤器使用**分类器（classifier）**进行数据包匹配，最常用的分类器是 u32 分类器，它可以根据数据包中的各个字段对数据包进行分类，例如源IP等。

**决策器（policer）**只能配合 filter 使用。当流量高于用户指定值时执行一种操作，反之执行另一种操作。在 Linux 流量控制系统中，想要丢弃数据包只能依靠决策器。决策器可以把进入队列的数据包流速限定在一个指定值之下。另外，它也可以配合分类器，丢弃特定类型的数据包。

3. 树型结构详解

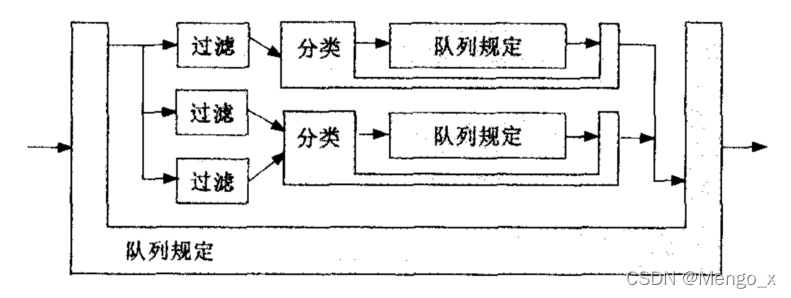

流量控制（Traffic Control， TC）以qdisc - class - filter的树形结构来实现对流量的分层控制。

当Linux内核接收数据包时，先根据过滤器进行分类，符合条件的数据包就被归为相应的类，而每一个类都对应一个相应的排队规则。如果一个数据包对于所有的过滤条件都不满足，则该数据包会被归为缺省类，将会使用缺省的队列规定对其进行处理(默认pfifo_fast)。

Linux在实现TC的时候，对“队列”进行了抽象，基本上它维护了两个回调函数指针，一个是enqueue入队操作，一个是dequeue出队操作。不管是enqueue还是dequeue，都并不一定真正将数据包排入队列，而仅仅是“执行一系列的操作”：

1. 对于叶子节点，排入一个真实的队列或者从真正的队列拉出一个数据包；
2. 递归调用其它抽象队列的enqueue/dequeue。

所以对于非叶子节点的qdisc，实际上是一个“不存在的队列”，数据包没有实际在此排队，只是递归调用子类的队列。只有在叶子节点上的队列才是真正能存放发出数据包的队列。

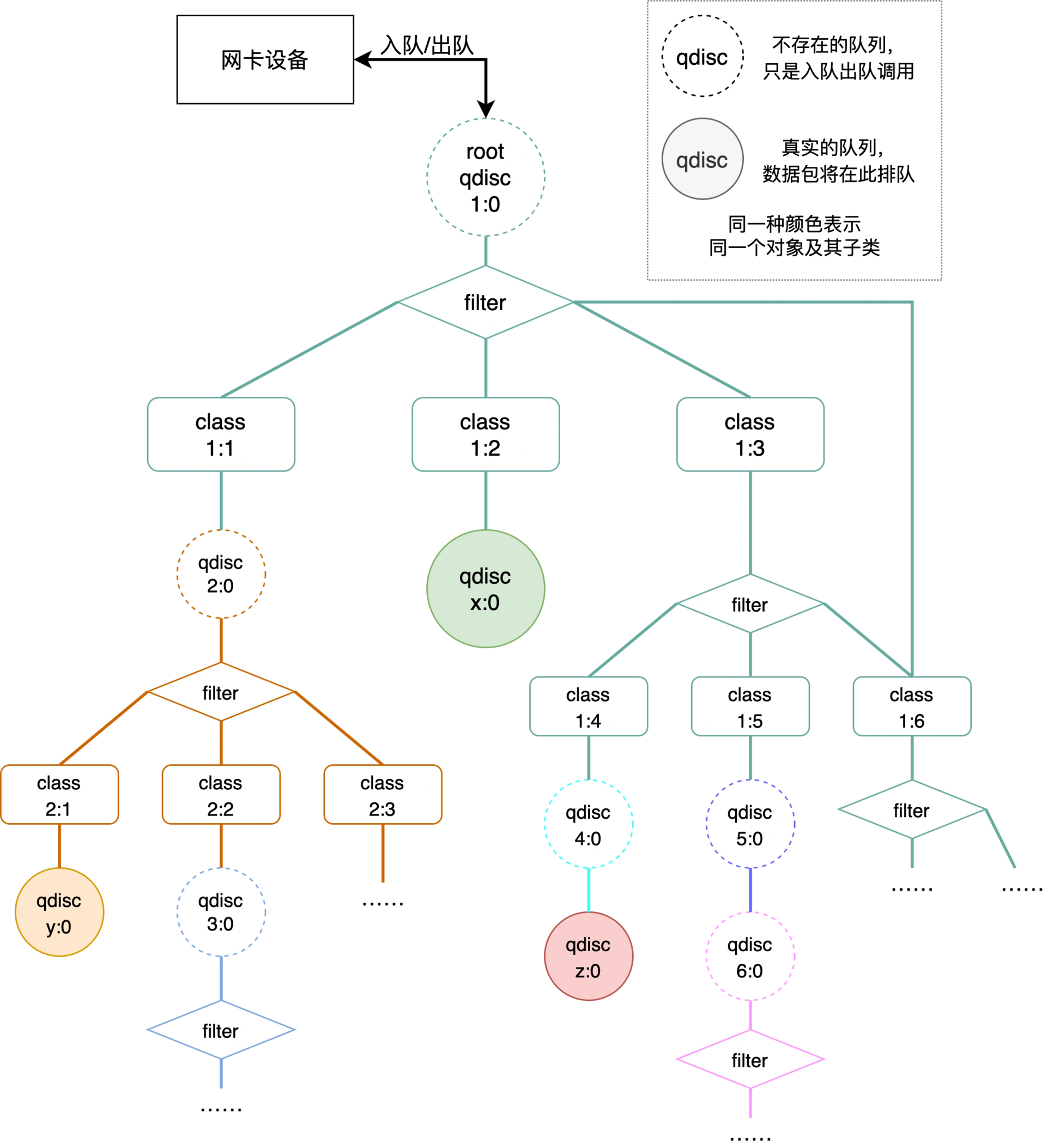

所以实际的树状结构如下：

一般为有子类的qdisc显式的分配一个句柄，方便添加过滤器和子类。

root qdisc 只是一个抽象队列，句柄为1:0。一个类有且仅有一个叶子 qdisc（可不显示分配句柄），默认为pfifo_fast。这个qdisc也可自行设置，此时就与父节点不再是同一个 qdisc 对象，随后将进行递归调用。若这个类有其他子类，那数据包就会通过类的过滤器进行分类进入子类，如果没有被成功归类，就会被排到这个类的叶子 qdisc 中。

同一个 qdisc 对象中，父节点的 filter 可以直接作用于子孙类，例如图中 root qdisc 的过滤器直接调用句柄为 1:6 的类。

数据包流入过程如下：

1. 如上图所示，数据包从网卡进入后，首先经过 root qdisc 1:0，此处根上的是可分类队列，则会经过filter分到对应子类中。
2. 若进入 class 1:2，则此类的规则生效后，直接进入这个类的叶子 qdisc 排队（默认pfifo_fast）。
3. 若进入 class 1:1，则此类的规则生效后，进入一个新的 qdisc 2:0，这个qdisc 也是可分类队列，所以数据包会经过filter进入子类，后续过程即递归调用。
4. 若进入class 1:3，则规则生效后会经过filter进入此类的子类，注意这里和root qdisc属于同一个对象。如果没有满足的分类规则，数据包会进入此类的默认叶子qdisc排队。
5. 数据包进入 class 1:4，这里就会进入新的 qdisc 4:0，此qdisc 是无分类队列，所以没有过滤器和子类。这个队列下也可直接接新的无分类队列 qdisc z:0（此处是叶子队列，没有显式分配具柄），或者像 class 1:5 一样，qdisc 5:0 后接新的可分类队列 qdisc 6:0。

3. qdisc算法及使用

3.1 RED

随机早期探测（Random Early Detection，RED）是一种无分类qdisc。

当队列达到特定的平均长度，入队列的报文会有一定的(可配置)概率会被丢弃，这个概率会线性地增加到某一点，称为最大平均队列长度。

这种方式在队列增长时就开始随机丢包，使队列不至于太长，可以避免在流量突增之后导致的丢包重传（而这些重传会导致更多的重传）。

如果使用 ecn 参数，则以某概率丢包改为以某概率做 ECN 标记，即把IP数据包的ECT CE位置为 11。

用法

tc  qdisc ... red  limit BYTES [min BYTES] [max BYTES] avpkt BYTES [burst PACKETS] [probability PROBABILITY] [bandwidth KBPS] [ecn] [adaptive] [harddrop]

参数：

• limit：真实队列的硬性限制，单位为字节，与 RED 算法无关。应当设置为大于最大队列长度与突发报文之和max + burst，超过此值后，接收到的报文都将被丢弃。RED正常工作的情况下，队列长度不会达到此值。
• min：单位为字节。开始进行标记的平均队列大小，默认为 max/3。
• max：单位为字节。平均队列大小达到该值后，标记的概率达到最大（probability）。为了避免同步重传，应该至少是min的两倍，且大于最小的min值，默认为limit/4。
• Avpkt：单位是字节，与burst一起确定平均队列长度avg的时间常数。建议值1000（MTU为1500时）。
• burst：桶大小，决定了计算平均队列长度avg在多大程度上受到实际队列长度的影响。较大的值会减慢avg更新的速度，从而允许在标记开始之前出现更多的突发流量。实际经验遵循(min+min+max)/(3*avpkt)。
• probability：标记的概率的最大值（队列长达到max时），为0.0到1.0之间的浮点数，默认为0.02。
• bandwidth：该速率用于在一段空闲时间之后计算平均队列的大小，设置为接口的带宽，但不会进行整流。默认值为10Mbit。
• ecn：允许RED对支持ECN的主机以报文标记的形式通知拥塞（除非队列达到limit的字节数），推荐使用。
• harddrop**: 如果平均队列长度大于max字节数，则强制丢弃报文，而不是进行ECN标记。
• adaptive：Adaptive-RED算法，旨在通过动态调整probability的值（范围：[0.01,0.50]），将队列长度维持在 (max-min)/2。

通过计算最高可接受的基本排队延迟来设置min，并将其乘以带宽。例如，在 64kbit/s ISDN 链路上，想要 200 毫秒的基本排队延迟，因此我将min设置为 1600 字节

（$64\times 200/8=1600$）。

设置 min 太小会降低吞吐量，太大会降低延迟。设置较小的最小值并不能替代降低慢速链路上的 MTU 以改善交互响应。

3.2 HTB

HTB（Hierarchy Token Bucket，分层令牌桶）是一种有分类排队规则，允许把一条物理链路模拟成几条更慢的链路，或者是把发出的不同类型的流量模拟成不同的连接。

它使用了令牌和桶的概念，并使用了基于类的系统和过滤器对流量进行复杂和细粒度的控制。通过一个复杂的借用模型，HTB可以实现各种复杂的流量控制技术。另一种最简单的方式是在整流时使用HTB。

用法

添加 htb qdisc：

... qdisc add ... htb [default N] [r2q N] [direct_qlen P]

• default 未分类的流量出口，默认为0，这样未分类的流量会使用硬件速度出队列，不会经过附加到 root qdisc 的所有类。

• r2q DRR quantums are computed as rate in Bps/r2q {10}

• debug string of 16 numbers each 0-3 {0}

• direct_qlen Limit of the direct queue {in packets}

添加类：

... class add ... htb rate R1 [burst B1] [mpu B] [overhead O]
                      [prio P] [slot S] [pslot PS]
                      [ceil R2] [cburst B2] [mtu MTU] [quantum Q]

• rate 最低期望速度，叶类的保证带宽（此叶类还能借）。
• ceil 流量的最大速度，可以认为其等同于"突发的带宽"，借用模型会详细说明。默认等于rate。
• burst rate的桶大小，HTB在等待更多令牌前可以加入队列burst字节的数据，即最大突发流量。
• cburst ceil 的桶大小。HTB在等待更多ctokens前可以加入队列cburst字节的数据。
• quantum 用于控制借用的关键参数。通常HTB会用r2q计算一个 ，用户无需指定。修改该值会对竞争下的借用和整流造成巨大的影响（因为它会在流量超过rate(且低于ceil)的子类间对流量进行分割，并传输这些子类的报文）。
• prio 叶子的优先级，越小优先级越高。默认为0。
• mpu minimum packet size used in rate computations
• overhead per-packet size overhead used in rate computations
• linklay adapting to a linklayer e.g. atm
• mtu max packet size we create rate map for {1600}

举例

HTB是典型的qdisc - class - filter树形结构来实现对流量的分层控制。以 eth0 网口为例，首先在根队列要建一个htb qdisc：

tc qdisc add dev eth0 root handle 1: htb

然后才能在之下建立子分类，这里为方便后续讲解手动设置quantum：

tc class add dev eth0 parent 1:  classid 1:1  htb rate 100mibps
tc class add dev eth0 parent 1:1 classid 1:10 htb rate 30mibps ceil 80mibps prio 0 burst 10kbit cburst 20kbit quantum 30000
tc class add dev eth0 parent 1:1 classid 1:20 htb rate 20mibps ceil 50mibps prio 1 burst 10kbit cburst 20kbit quantum 20000
tc class add dev eth0 parent 1:10 classid 1:101 htb rate 10mibps ceil 80mibps prio 1 burst 10kbit cburst 20kbit quantum 10000
tc class add dev eth0 parent 1:10 classid 1:102 htb rate 5mibps ceil 40mibps prio 0 burst 10kbit cburst 20kbit quantum 5000

这些类的关系如下。随后可以使用filter和 u32 分类器把来自不同源 IP 的数据包送到不同的类。

所有数据包最后只能从叶子类（leaf class）排队，其他内部类（inner class）起到和子类共享带宽的作用。

当网卡比较空闲时，leaf class可以以高于rate的速率出包，但不能高于ceil。带宽闲时共享，忙时按照比例分配（这个比例由rate、quantum共同决定）。prio优先级越高的类可以优先出流量。

原理

某个时刻每个类可以处于三种状态中的一种:

• CAN_SEND（令牌充足，发送的网络包小于rate，例图中用绿色表示)）
• MAY_BORROW（没有令牌，但可向父类借用。发送速率大于rate小于ceil，例图中用黄色表示)
• CANT_SEND（没有令牌且不可借用，发送速率大于ceil，例图中用红色表示）

htb是如何决策哪个类出包的？

1. htb算法从类树的底部开始往上找CAN_SEND状态的class。如果找到某一层有CAN_SEND状态的类则停止.
2. 如果该层中有多个class处于CAN_SEND状态则选取优先级最高（prio最小）的class。如果最高优先级还是有多个class，那就在这些类中轮询处理。每个类每发送自己的quantum个字节后，轮到下一个类发送. 。
3. 只有leaf class才可以发包，上述步骤若最终选到了inner class，就顺着树往下找处于MAY_BORROW状态的leaf class。将自己富余的令牌借给该leaf class让其出包。同样，多个子孙leaf class处于MAY_BORROW状态时和步骤2一样。

多个子类共享父类带宽也就体现在这里了。假设父类富余了10MB，子类1的quantum为30000，子类2的quantum为20000。那么父类帮子类1发送30000byte，再帮子类2发送20000byte。依次循环，最终效果就是子类1借到了6MB，子类2借到了4MB。因此上文说，当子类之间共享带宽时，rate/quantum共同决定它们分得的带宽。rate决定处于CAN_SEND状态时能发送多少字节，quantum决定处于MAY_BORROW状态时可借用令牌发送多少字节。

实例

这里直接看这篇文章吧
