随手记:同一图层内去除两个多边形间的狭长缝隙。
方法:编辑图层,打开高级编辑工具,使用高级编辑内的对齐工具。
对齐工具用法:
1、点击右上角按钮,选择想要对齐的边,双击确定。2、选择需要对齐的多边形。
3、勾选对齐选择要素。
4、设置缓冲区半径,自己调节直到合适。
5、确定。
下面举个栗子:

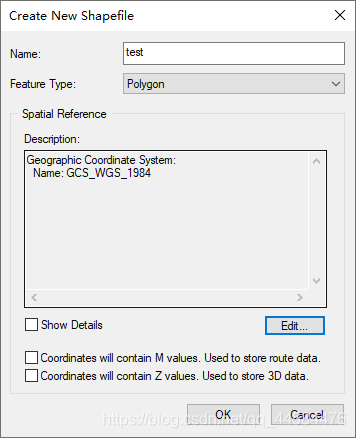

1、先创建一个test.shp多边形图层。

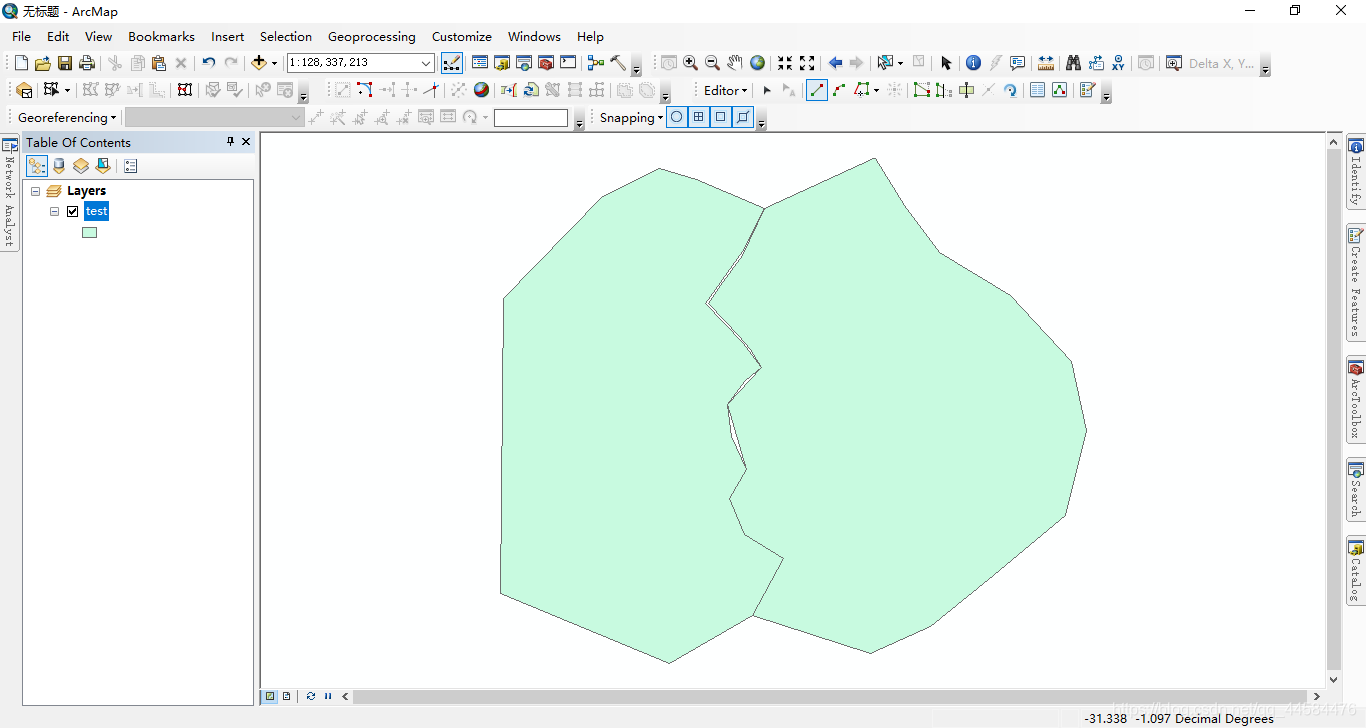

2、编辑该图层。添加相邻,但是中间存在狭长缝隙的两个多边形。

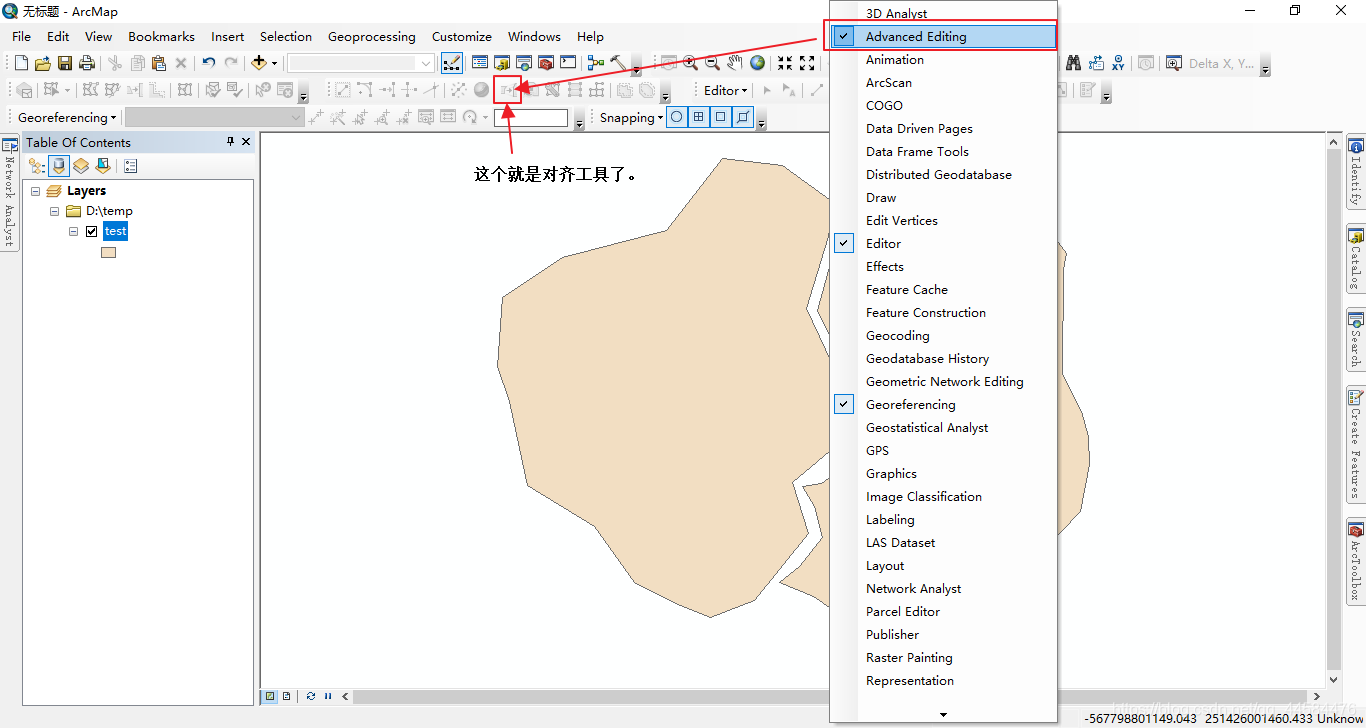

3、添加高级编辑工具条。
4、编辑test图层。

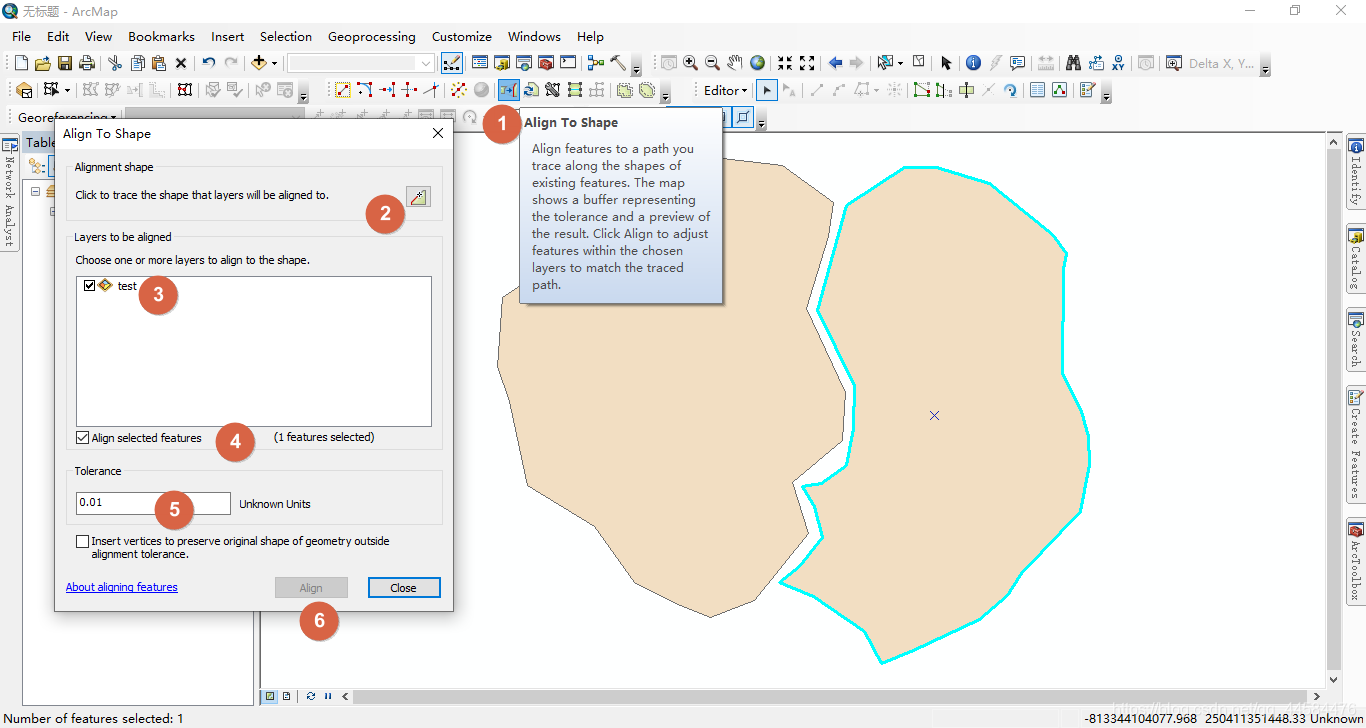

步骤如下:
(1)单击①对齐工具。
(2)单击④按钮,勾选“√”,鼠标单击右边的多边形,即选择需要对齐到的要素(右边的多边形)。
(3)单击②出的按钮,绘制轨迹。(这里需要打开鼠标跟踪)。

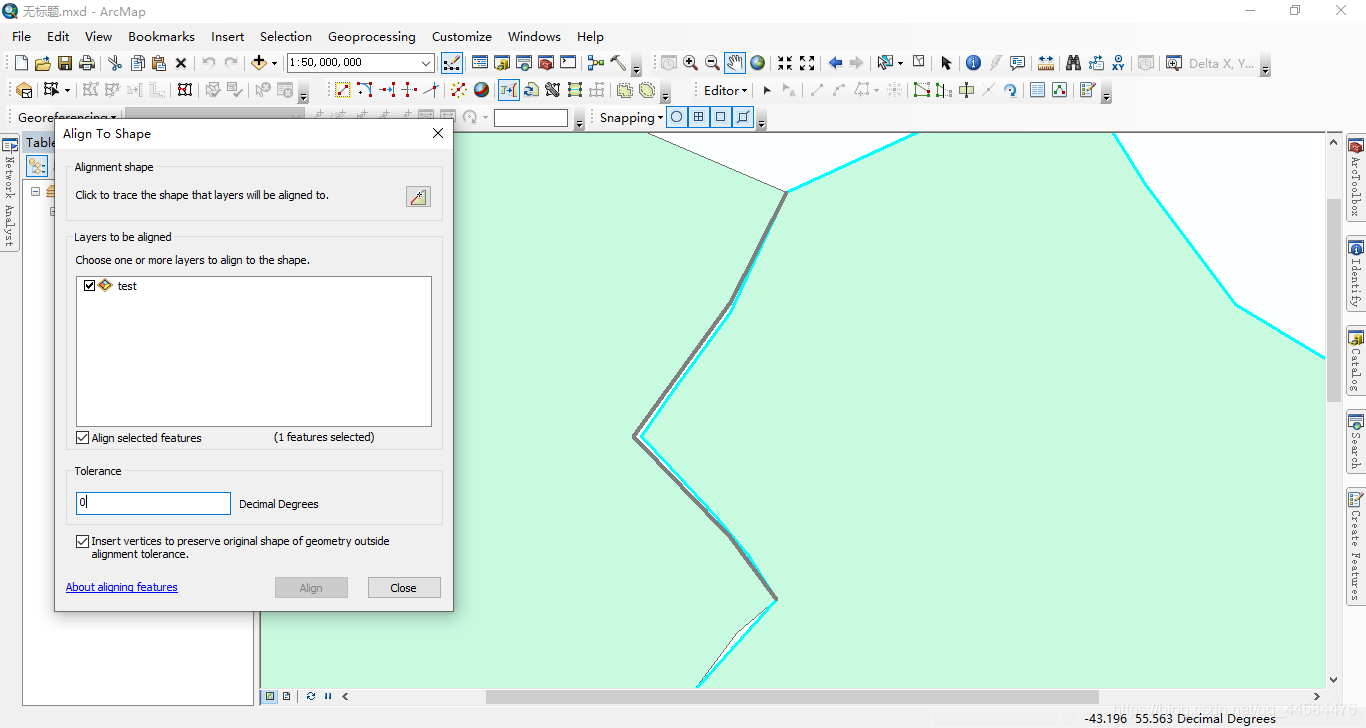

绘制结果如下(开始时单击,结束时再次单击,绘制的边属于左侧多边形,不要绘制成右侧多边形了):

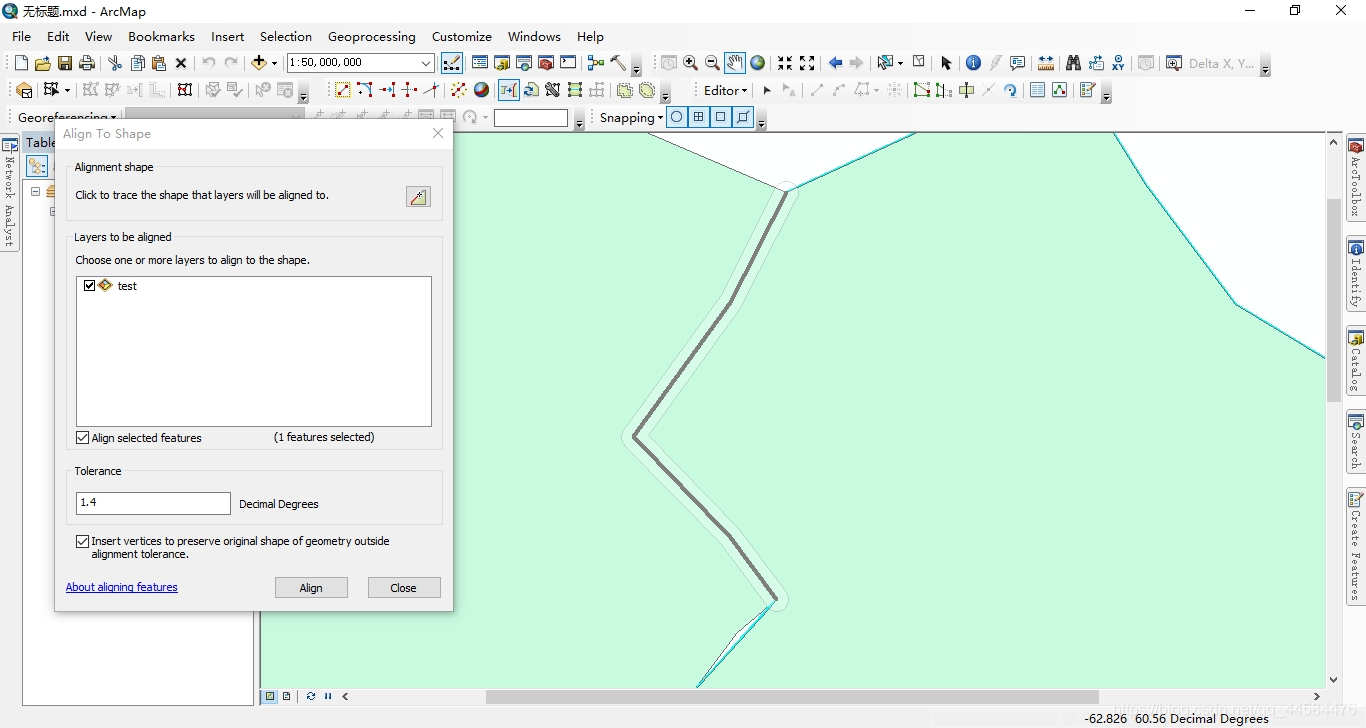

(4)在⑤内输入并调节缓冲区半径。(直到达到符合预期的效果,大小和自己的图层坐标有关)。效果如下。
(5)单击“Align",保存编辑,结束编辑。完成。

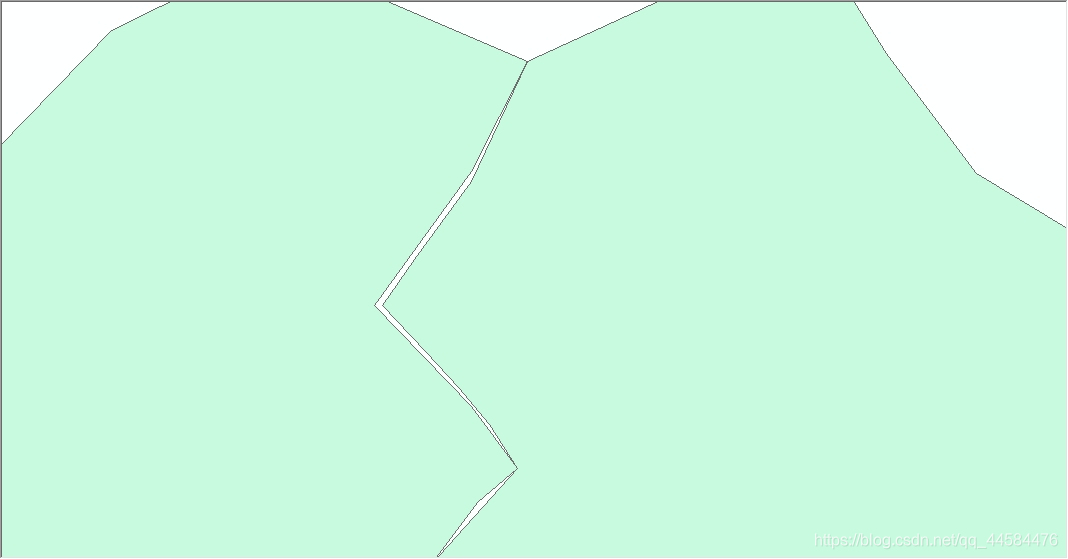

对齐前的图

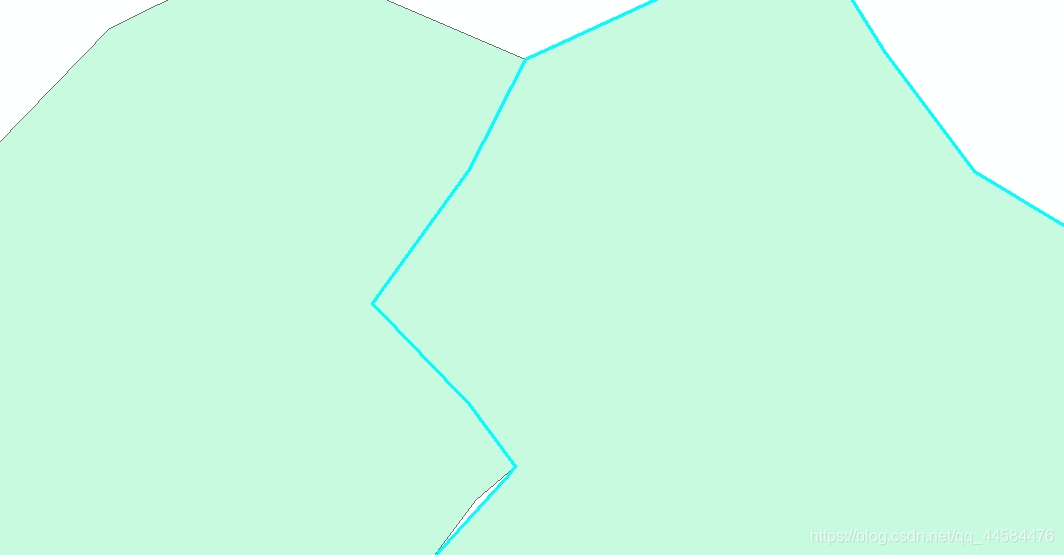

对齐后的图
