工业级高精度电磁流量计解决方案

目录

1、测量和控制液体流速的基本系统

2、电磁流量计原理

3、选择激励电流

4、传感器材料和电位选型

5、选择运算放大器

6、选择ADC

7、电磁流量计设计方案

---

从炼油厂到自动售货机等工业应用要求具有精确的温度、压力和流量测量，以控制复杂以及简单过程。例如，在食品行业，产品装瓶和装罐的流量精确控制会直接影响利润，因此必须较大程度降低流量测量误差；封闭运输中，石油工业中油罐和油罐车之间的原油和成品油交换需要高精度测量等。

本文提供流量计技术概述，重点讨论液体流量测量中精度最高之一的电磁流量计。

1、测量和控制液体流速的基本系统

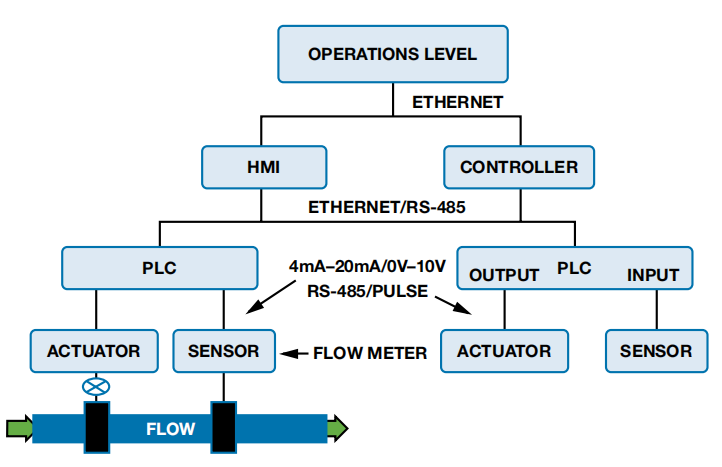

下图显示采用流量计和执行器控制液体流速的基本过程控制系统。在最低的水平处，诸如温度、流速和气体浓度等过程变量通过输入模块监控，该模块通常是可编程逻辑控制器(PLC)的一部分。这些信息由比例-积分-微分(PID)环路在内部处理。PLC利用这些信息来设置输出，控制稳态过程。过程数据、诊断和其他信息可向上传递至操作层，而命令、参数和校准数据可向下传递至传感器和执行器。

目前市面上可以支持多种不同技术测量流速，包括差压、科氏力、超声和电磁等。最常用的是差压流量计，但它们对系统中的压力变化较为敏感。科氏流量计具有最高的精度(高达 0.1%)，但它们体积较大且成本高昂。超声流量计通常体积较小、成本较低，但精度有限(典型值为 0.5%)。超声流量计采用无创测量技术， 提升可靠性的同时较大程度减少了随时间变化的检测要素的影响，但无法用于脏水或遭到污染的液体。

电磁流量计也能提供无创检测。这些设备可用于酸性、碱性和离子液体——这些液体的电导率范围为 10 S/m至 10–6 S/m，并且可以是干净、肮脏、腐蚀性、侵蚀性或粘性的液体或浆体，但不适用于碳氢化合物或气体流量测量。它们能够针对直径小至大约 0.125 英寸、最大容量为 10 立方英尺的低流速和高流速提供相对较高的系统精度(0.2%)，并且哪怕在更低的流速下也能保持读数的可重复性。它们可以测量双向流量，即上游或下游。下表比较了几种常见的流量计技术：

2、电磁流量计原理

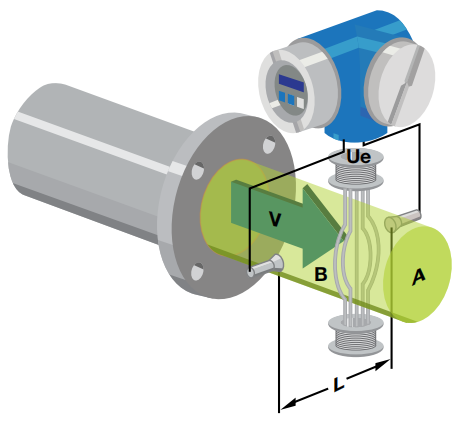

电磁流量计采用法拉第电磁感应定律，该定律指出，在磁场中移动的导体将会产生感应电压。液体可看作导体，磁场由流管外的通电线圈产生。感应电压幅度直接与导体的运动速度和导体类型、流管直径以及磁场强度成正比，如下图所示：

。。。。。。。。。。。。。。。。。

版权原因，完整文章，请参考如下：工业级高精度电磁流量计解决方案 工业级高精度传感器 电磁流量传感器 物联网解决方案 ADI 开源论文期刊
