基于单片机电磁流量计模拟仿真设计

**单片机设计介绍，基于单片机电磁流量计模拟仿真设计

一 概要

  基于单片机电磁流量计模拟仿真设计概要如下：

一、引言

电磁流量计是一种基于法拉第电磁感应定律的流量测量仪表，广泛应用于测量具有一定电导率的流体体积流量。基于单片机的电磁流量计模拟仿真设计旨在通过计算机仿真软件，模拟电磁流量计的工作过程，从而验证其工作原理和性能，并为实际设计提供理论依据。

二、系统组成

电磁流量计模型：模拟实际电磁流量计的结构和工作原理，包括磁场产生装置、流量管道、电极等关键部件。
单片机控制器：作为系统的核心控制器，负责接收电磁流量计模型产生的感应电压信号，并进行数据处理和流量计算。
仿真软件：提供仿真环境，支持单片机编程和仿真运行，能够模拟单片机的运行过程并显示相关结果。
数据可视化输出：将仿真结果以波形显示、数据表格等形式展示，方便用户观察和分析。
三、设计过程

确定电磁流量计工作原理和数学模型：基于法拉第电磁感应定律，分析电磁流量计的工作原理，并建立相应的数学模型，为仿真设计提供理论依据。
选择合适的单片机型号和仿真软件：根据设计需求，选择适合的单片机型号和仿真软件，搭建仿真环境。
编写单片机控制程序：在仿真软件中编写单片机的控制程序，实现数据采集、处理和输出功能。程序应能够接收电磁流量计模型产生的感应电压信号，并进行滤波、放大等预处理，然后根据电磁流量计的工作原理计算出流体的流量值。
配置仿真软件参数和模型：在仿真软件中配置参数和模型，模拟电磁流量计的输入信号和工作环境。确保仿真过程能够真实反映电磁流量计的实际工作情况。
运行仿真程序并分析结果：运行仿真程序，观察和分析仿真结果。通过对比仿真结果和理论值，验证设计的正确性和可行性。根据仿真结果，可以对设计进行优化和改进。
四、功能特点

高精度模拟：通过高精度的仿真软件和参数配置，能够模拟电磁流量计在复杂工况下的性能表现，为实际设计提供可靠依据。
灵活性高：仿真设计可以根据实际需求进行灵活调整和优化，如改变磁场强度、管道内径等参数，以模拟不同工况下的流量测量情况。
易于分析和优化：通过仿真结果的可视化输出，可以方便地观察和分析电磁流量计的性能特点，从而进行针对性的优化和改进。
五、结论

基于单片机电磁流量计模拟仿真设计是一个综合性的项目，需要综合考虑电磁流量计的工作原理、单片机控制逻辑以及仿真软件的使用等多个方面。通过合理的设计和实现，可以为用户提供一个高效、准确的电磁流量计模拟仿真系统，为实际设计提供有力支持。

二、功能设计

功能：实现了流量采集，通过数码管显示数值，同时当数值超过报警值就会报警

电路：显示电路，按键电路，单片机电路，流量计传感器，报警电路

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

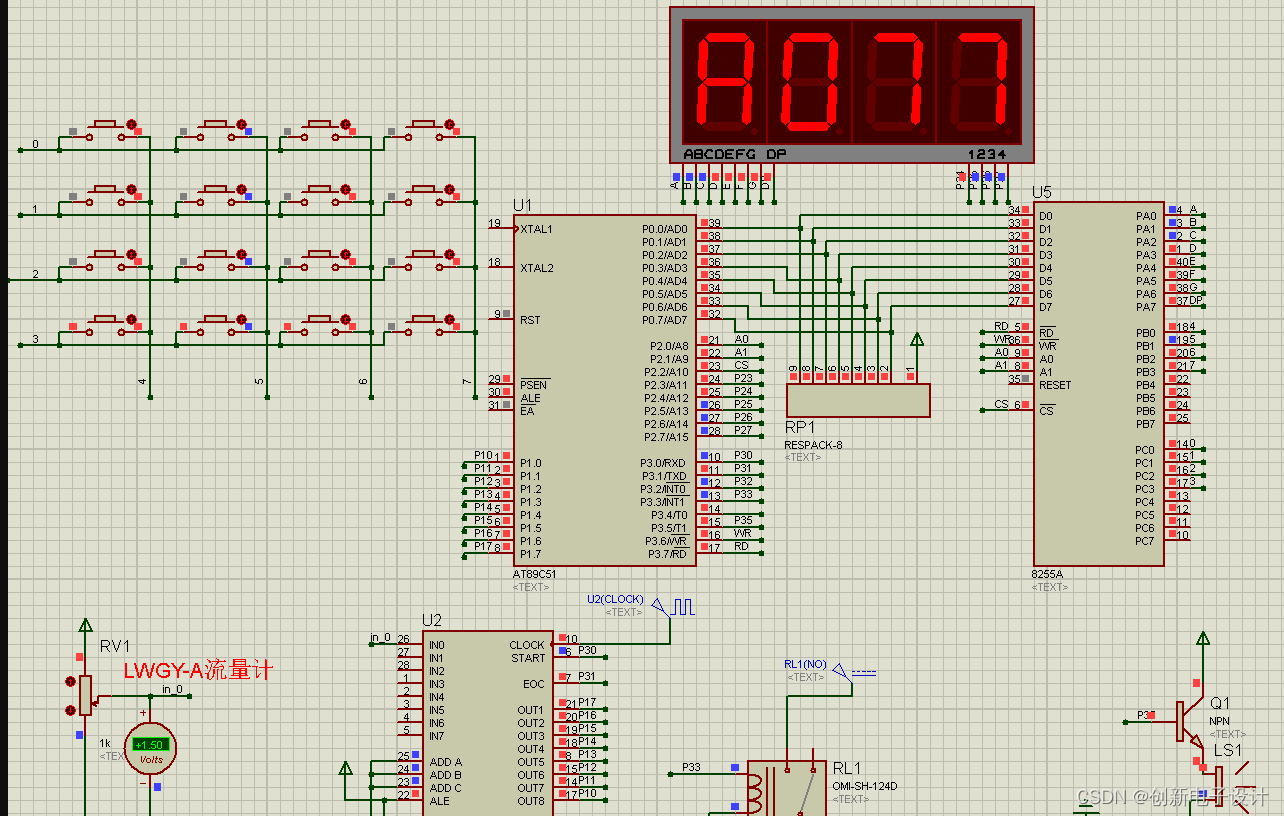

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
