GDSTK引用功能

gdstk.Reference

gdstk.Reference(cell, origin= (0, 0), rotation=0, magnification=1, x_reflection=False, columns=1, rows=1, spacing=None)

当一个版图有大量相同结构时，使用“引用”功能可以大幅减少绘制时间，并且.gds文件体积更小。
cell： 被引用Cell，存放有一个周期结构；
origin： Cell放置位置；
rotation： 旋转角度（rad.）
magnification： 放大倍数
后面几个参数是矩阵排列时，控制行列各排布几个结构及间距用的，用处较少暂不用管；

使用引用功能绘制版图

我们在此前绘制矩形结构的代码上就行修改，添加引用功能，来排布多个相同结构。

import gdstk
import numpy
import math

# 创建一个Library
MetaLens = gdstk.Library()

# 创建一个Cell
Meta = gdstk.Cell("Meta")

# 创建一个超原子矩形结构
rectangle = gdstk.rectangle((-80, -30), (80, 30))

# 将矩形结构放入Cell
Meta.add(rectangle)

# 将Cell放入Library
# 此处命名为 Meta 的 Cell ,为被引用 Cell
MetaLens.add(Meta)

# 创建一个新的Cell,用于存放引用后重新旋转排布的结构
Meta_Ref_1 = gdstk.Cell('Meta_Ref_1')
# 创建3个引用结构，中心分布位于（0,0）、（100,0）、（200,0）
for N_i in range(0, 3, 1):
    Meta_Ref1 = gdstk.Reference(Meta, (100*N_i, 0), numpy.pi/4)
    Meta_Ref_1.add(Meta_Ref1)
MetaLens.add(Meta_Ref_1)

# 保存.GDS文件
MetaLens.write_gds("MetaLens.gds")

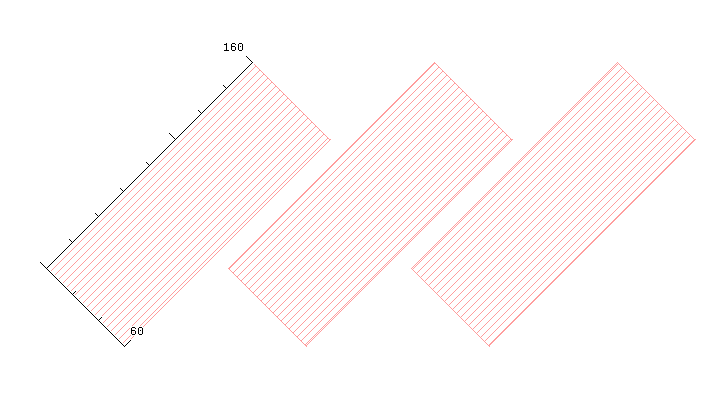

如下图所示，可以得到 3 个旋转 45° 后重新排布的结构，单个结构尺寸与被引用结构相同：
