USRP B210 实现通信信号采集（GSM，LTE，WIFI）

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

USRP具有宽带信号接收的能力。USRP-B210的可接收频段为70MHz-6GHz，涵盖了绝大部分民用通信信号的频段，本文展示了使用USRP-B210对GSM，LTE，WIFI信号的宽带采集与存储，并使用Python 进行了信号展示。
系统环境为Ubantu 20.04 + GNU Radio 3.8

一、信号采集原理

信号采集的原理为在指定频段接收一段时间的信号，随后对信号进行FFT变换，转换为多个频点的幅频特性。随后对FFT结果取模值，作为信号强度写入文件中进行存储。

二、GNU Radio 实现

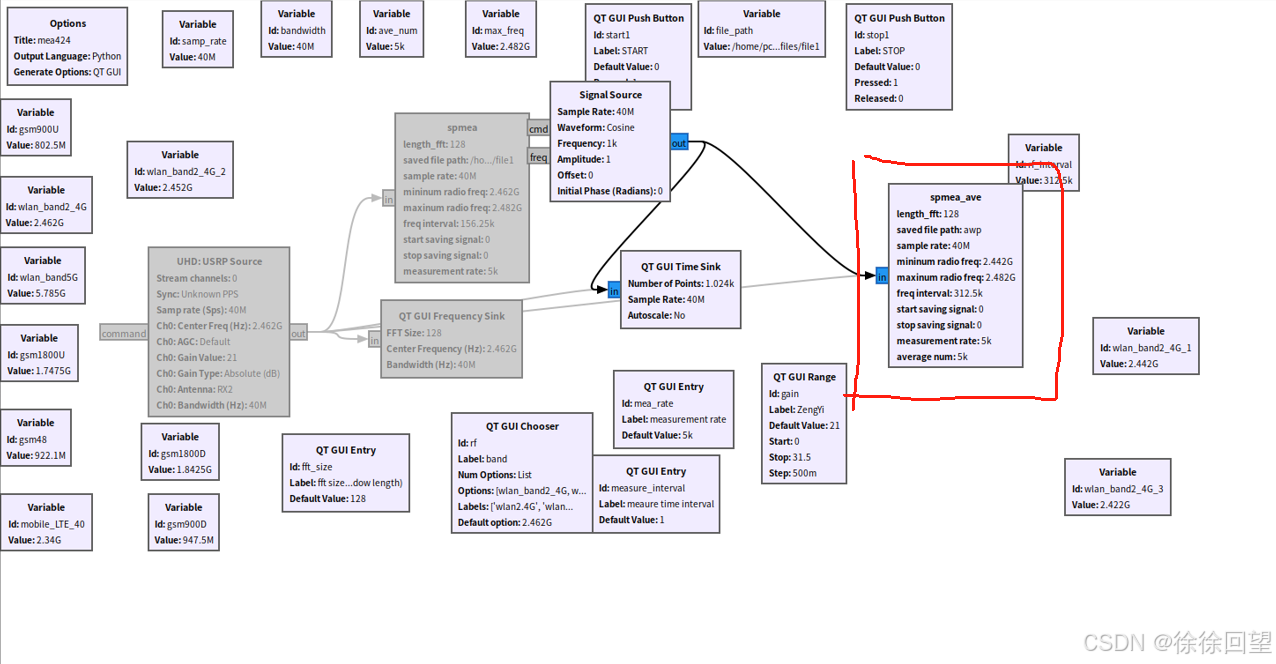

采集的实现方法为使用gr_modtool 自建模块实现，模块名称为spmea_ave。该模块的操作为，每隔一段时间进行一小段时间的采样，进行fft运算。根据设置的采样间隔，将若干次的测量结果进行平均后作为每一次采样的结果。信号的流图如图所示。

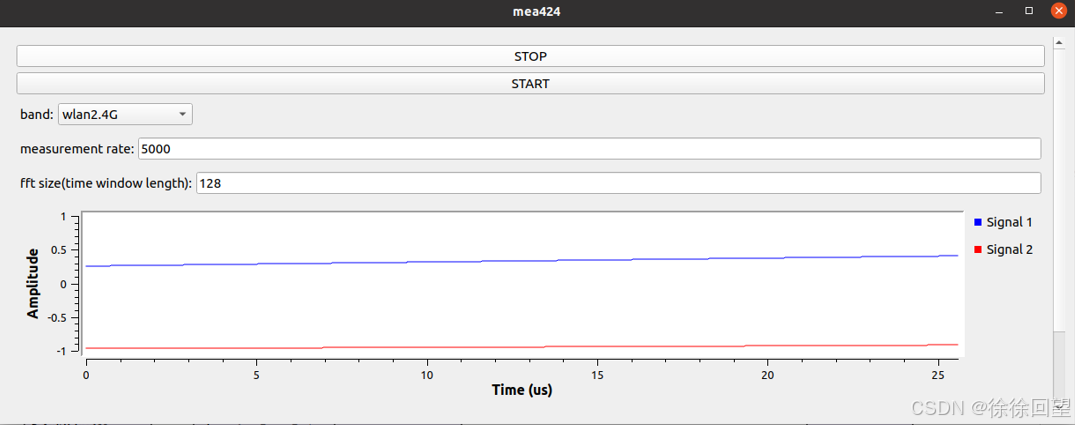

图中spmea_ave为信号采集模块，可设置的参数有：fft长度，存储文件路径，采样率，载频，开始测量信号，采样率。信号采集系统界面如下图

点击开始即可开始测试，界面中可以设置采样的频带，采样率，fft点数。

三、测量结果

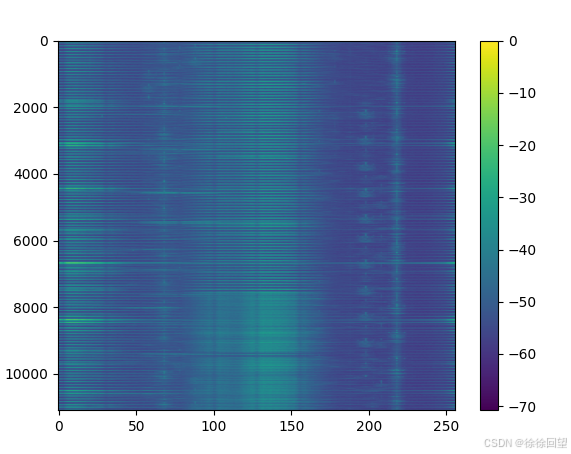

1 GSM900 UPLINK

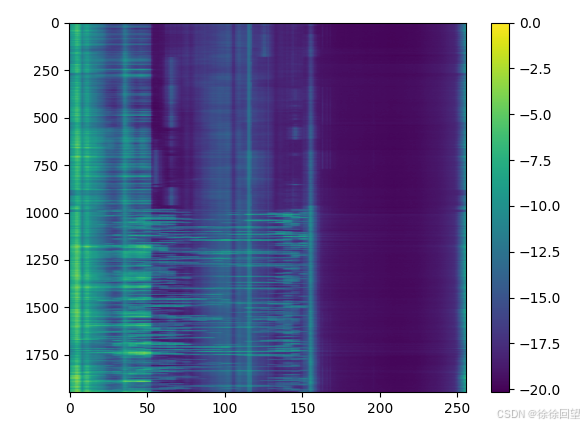

2 GSM1800 UPLINK

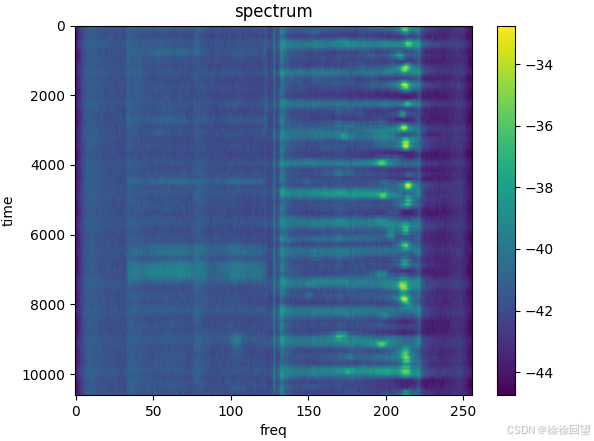

3 LTE

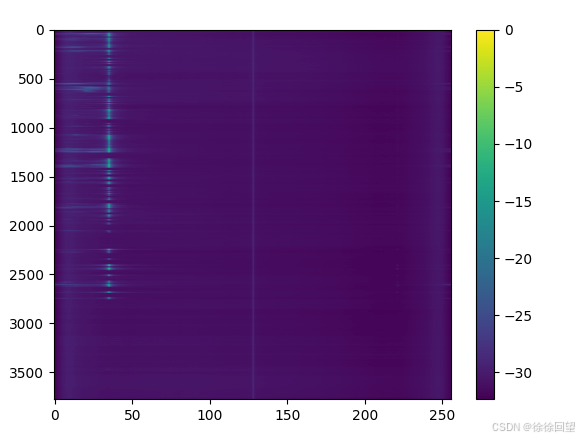

4 WIFI 2.4G

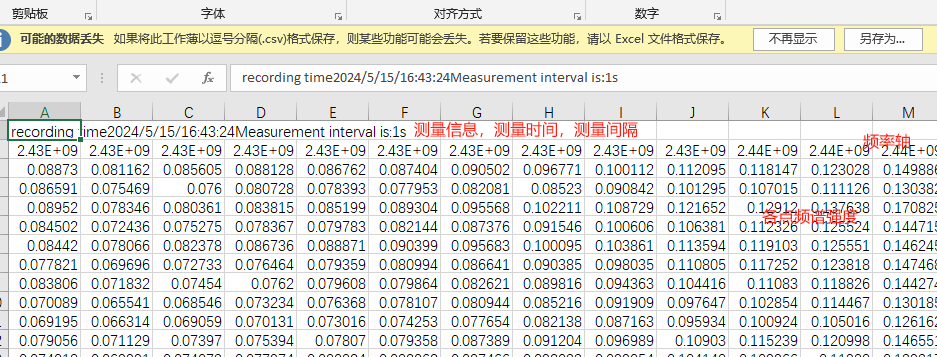

5 测量数据（rawdata）

四、部分测量代码

spmea_ave_impl.cc 中的接收信号处理

#ifdef HAVE_CONFIG_H
#include "config.h"
#endif

#include <gnuradio/io_signature.h>
#include "spmea_ave_impl.h"


    int
    spmea_ave_impl::work(int noutput_items,
        gr_vector_const_void_star &input_items,
        gr_vector_void_star &output_items)
    {
 const gr_complex *in = (const gr_complex *) input_items[0];

      // Do <+signal processing+>
          for(int i = 0; i < noutput_items; i++){

            if(running){
                //when the system is running
                if(~d_stop&&d_stop_old){   // stop pushbutton signal

                else{
                    if(waiting == 0){
                        if(sig_idx>=d_frouier_len){
                        //fft operation and store
                       // doing FFT

                        if(ave_idx>=d_ave_num){
                          for (int jj=0; jj<freq_num;jj++){
                        // average the fft result

                          }
                          ave_idx = 0;
                          for (int ii=0;ii<freq_num;ii++){

                     // write to file
                          }
                          outFile<<std::endl;
                           // if(!(measure_times%(d_mea_rate)||(measure_times%(d_ave_num)))){
                          std::cout<<"The"<<int(measure_times/d_ave_num)<<" time measurement writen"<<std::endl;//}
                          memset(tmp_fftamp, 0, sizeof(float)*freq_num);
                        }
                        else{
                          for (int jj=0; jj<freq_num;jj++){
                            // add the result
                          }

                          ave_idx = ave_idx+1;
                        }


                        measure_times=measure_times+1;
                        // if((measure_times%d_mea_rate)==0){std::cout<<"The"<<int(measure_times/d_mea_rate/d_ave_num)<<" time measurement times completed"<<std::endl;}

                        waiting=1;

                        sig_idx=0;
                        }
                        else{
                         // store the signal

                        }
                    }
                    else{
                        if(wait_idx>=wait_num){
                            waiting=0;
                            wait_idx=0;
                        }
                        else{
                            wait_idx=wait_idx+1;
                        }
                    }
                    // run fft and store the spectrum power
                }
            }
            else if(~d_start&&d_start_old){     // start pushbutton signal
                running=1;
                std::cout<<"Start running"<<endl;
                if(initial_state)
                {
                  write thr initial information
                    }
                    std::cout<<"Frequency information writen finished"<<std::endl;
                    outFile<<std::endl;
                }
                else{
                    outFile.open(file1, ios::app);
                    outFile<<std::endl;
                    std::cout<<"File reopened"<<std::endl;
                }

                //when the system is not running and the start button is pushed
            }
            else{
                //when the system is not working and waiting for controlling signals
            }
            d_start_old=d_start;
            d_stop_old=d_stop;
          }

      // Tell runtime system how many output items we produced.
      return noutput_items;
    }

    void  spmea_ave_impl::kfft(float *pr,float *pi,int n,int k,float *fr,float *fi)
// FFT function
    {

        return;
    }

  } /* namespace SP_MEA */
} /* namespace gr */
