LCD1602介绍

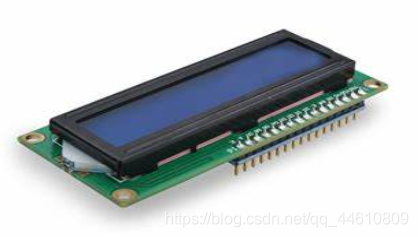

LCD1602(Liquid Crystal Display)液晶显示屏是一种字符型液晶显示模块，可以显示ASCLL码的标准字符和其他的一些内置特殊符号，还可以有8个自定义中文信息。
显示容量：16×2，即最多只能显示32个字符，每个字符为5*7点阵。
在这里插入图片描述

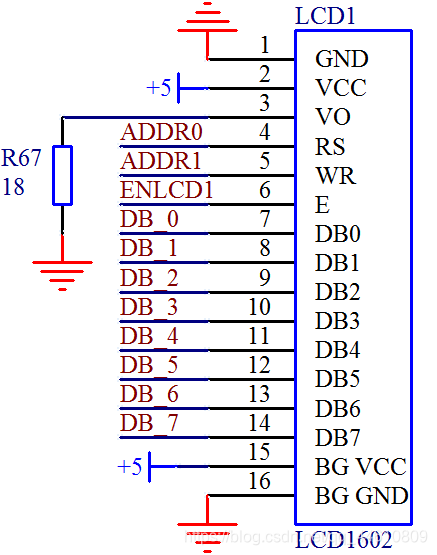

引脚及应用电路

在这里插入图片描述

引脚功能
VSS地
VDD电源正极(4.5~5.5V)
VO对比度调节电压
RS数据/指令选择，1为数据，0为指令
RW读/写选择，1读，0写
E使能，1为数据有效，下降沿执行命令
D0~D7数据输入/输出
A背光灯电源正极
K背光灯电源负极

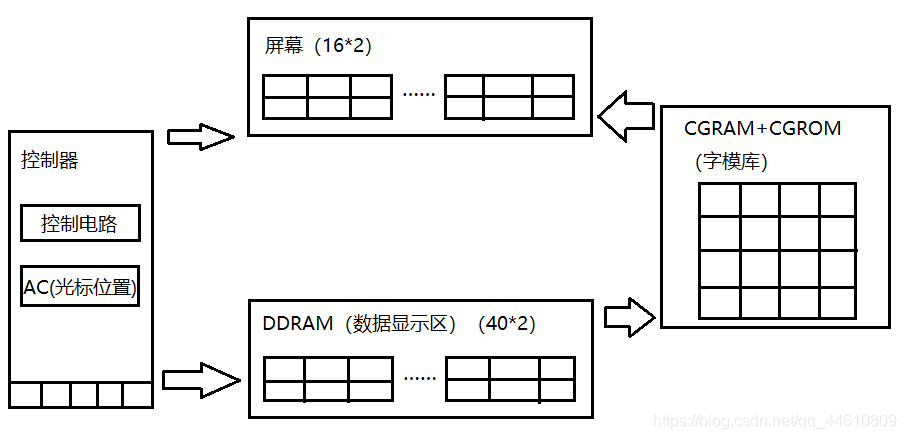

内部结构单元

在这里插入图片描述
在这里插入图片描述

存储器结构

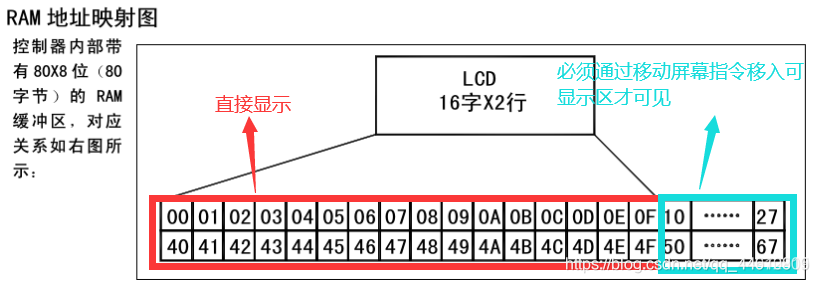

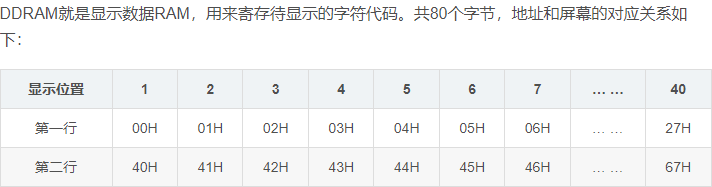

DDRAM（数据显示区）

在这里插入图片描述

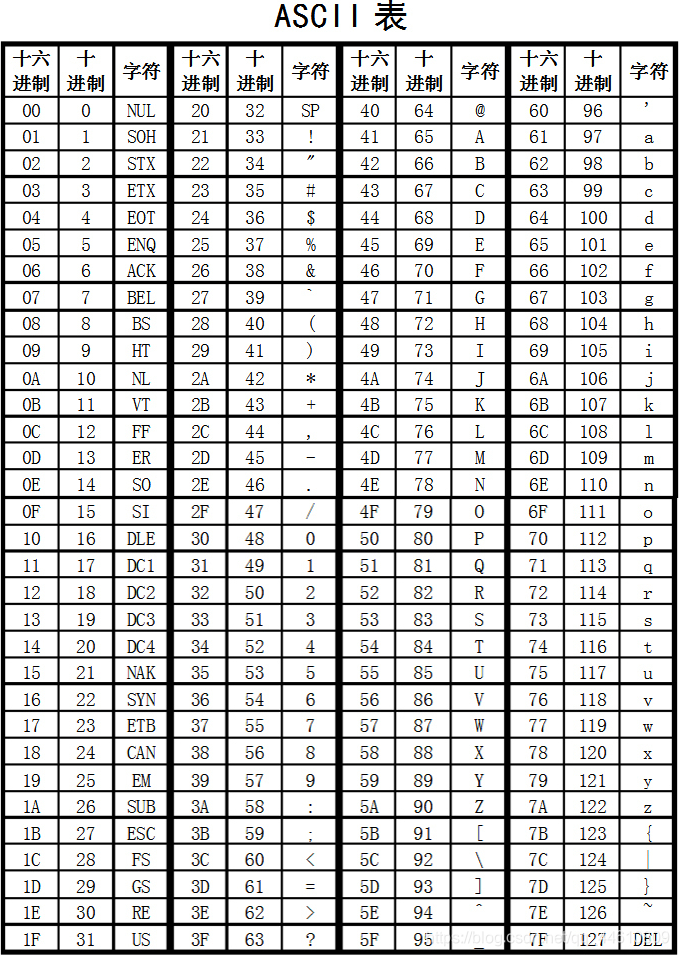

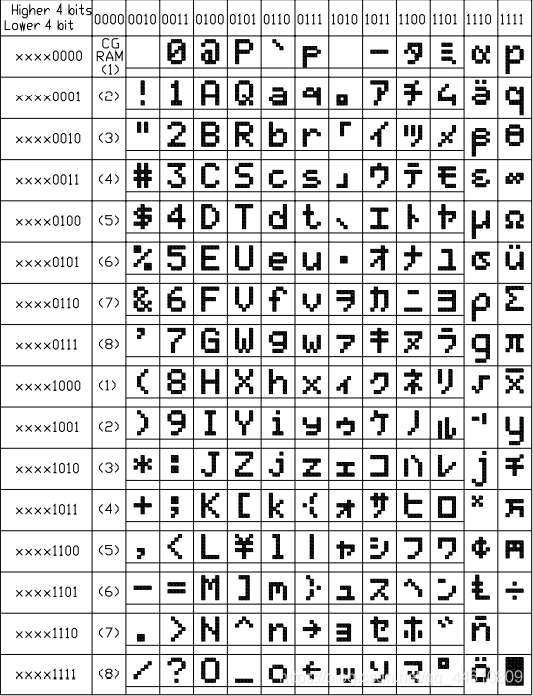

CGRAM+CGROM(字模库)

拿A举例，纵向0100横向0001 合起来就是0100 0001
在这里插入图片描述
在这里插入图片描述

时序结构

RS:设置指令/数据 ， 数据 - 高，指令 - 低
R/W:读写 ， 写 - 低 ，读 - 高
E:使能高电平有效
DB0~DB7:数据

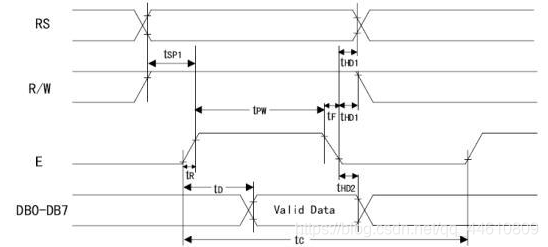

读操作时序

在这里插入图片描述

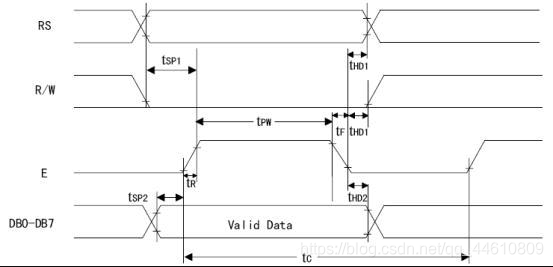

写操作时序

在这里插入图片描述

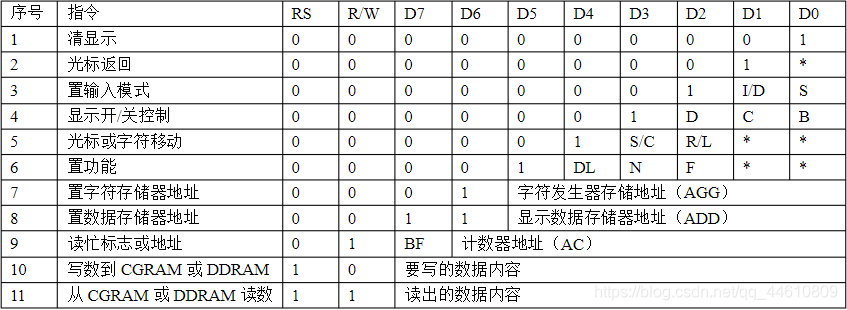

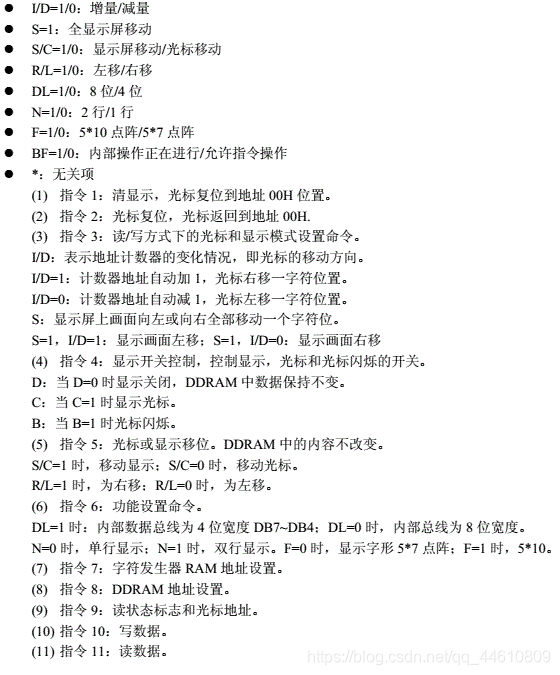

LCD1602显示模块控制指令

在这里插入图片描述
在这里插入图片描述

LCD1602操作流程

  1. 初始化
    发送指令0X38 八位数据接口，两行显示，5*7点阵（指令6）
    发送指令0X0C 显示开，光标关，闪烁关（指令4）
    发送指令0X06 数据读写操作后，光标自动加一，画面不动（指令3）
    发送指令0X01 清屏（指令1）
  2. 显示字符
    发送指令0X80|AC 设置光标位置
    发送数据 发送要显示的字符数据
    发送数据 发送要显示的字符数据
    ……

LCD1602字符和字符串

1.字符：根据一定规则建立的数字到字符的映射（ASCII码表）
例如：0x21 = ‘!’，0x41 = ‘A’，0x00 = ‘\0’
定义方法：char x = ‘A’；（等效于char x = 0x41；）

2.字符数组：存储字符变量非一个数组
定义方法：char y[] = {‘A’,‘B’,‘C’};（等效于char y[] = {0x41,0x42,0x43};）

3.字符串：在字符数组后加一个字符串结束标志，本质上是字符数组
定义方法：char z[] = “ABC”;（等效于char z[] = {‘A’,‘B’,‘C’,’\0’};）

LCD显示字符

LCD1602.h

#ifndef _LCD1602_H_
#define _LCD1602_H_

void LCD_WriteCommand(unsigned char Command);
void LCD_WriteDate(unsigned char Date);
void LCD_Init(void);
void LCD_Showchar(unsigned char Line,unsigned char Columu,unsigned char Char);


#endif

LCD1602.c

#include <REGX52.h>
#include "LCD1602.h"
#include <INTRINS.H>

sbit LCD_RS = P2^6;
sbit LCD_RW = P2^5;
sbit LCD_E  = P2^7;

#define LCD_DataPort P0

/**
 *¹¦ÄÜ£ºÑÓʱ1ms
 *²ÎÊý£ºvoid
 *·µ»ØÖµ£ºvoid
 */
void LCD_Delay1ms(void)		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

/**
 *¹¦ÄÜ£ºÐ´Ö¸ÁÊý
 *²ÎÊý£ºCommand Ö¸Áî
 *·µ»ØÖµ£ºvoid
 *²ÎÕÕ£ºÐ´²Ù×÷ʱÐòͼ
 */
void LCD_WriteCommand(unsigned char Command)
{
		LCD_RS = 0;							//ÉèÖÃÖ¸Áîģʽ
		LCD_RW = 0;							//ÉèÖÃдģʽ
		LCD_DataPort = Command; //дָÁî
	  LCD_E  = 1;
		LCD_Delay1ms();
		LCD_E  = 0;
		LCD_Delay1ms();

}

/**
 *¹¦ÄÜ£ºÐ´Êý¾Ýº¯Êý
 *²ÎÊý£ºDate Êý¾Ý
 *·µ»ØÖµ£ºvoid
 *²ÎÕÕ£ºÐ´²Ù×÷ʱÐòͼ
 */
void LCD_WriteDate(unsigned char Date)
{
		LCD_RS = 1;							//ÉèÖÃÊý¾Ýģʽ
		LCD_RW = 0;							//ÉèÖÃдģʽ
		LCD_DataPort = Date;    //дָÁî
	  LCD_E  = 1;
		LCD_Delay1ms();
		LCD_E  = 0;
		LCD_Delay1ms();

}

/**
 *¹¦ÄÜ£ºLCD³õʼ»¯º¯Êý
 *²ÎÊý£ºvoid
 *·µ»ØÖµ£ºvoid
 */
void LCD_Init(void)
{
		LCD_WriteCommand(0x38);//ÅäÖðËλÊý¾Ý½Ó¿Ú
		LCD_WriteCommand(0X0c);//ÏÔʾ¿ª£¬¹â±ê¹Ø£¬ÉÁ˸¿ª
		LCD_WriteCommand(0X06);//¹â±ê+1£¬»­Ãæ²»¶¯
		LCD_WriteCommand(0X01);//ÇåÆÁ

}

/**
 *¹¦ÄÜ£ºÏÔʾ×Ö·ûº¯Êý
 *²ÎÊý£ºLine ÐÐ £¬Columu ÁÐ £¬Char ÒªÏÔʾµÄ×Ö·û
 *·µ»ØÖµ£ºvoid
 */
void LCD_Showchar(unsigned char Line,unsigned char Columu,unsigned char Char)
{
		if(Line == 1){
				//µÚÒ»ÐеØÖ·
				LCD_WriteCommand(0x80 | (Columu - 1));

		}else{
				//µÚ¶þÐеØÖ·
				LCD_WriteCommand(0x80 | (Columu - 1) + 0x40);


		}
		LCD_WriteDate(Char);

}

main.c

#include <REGX52.h>
#include <INTRINS.H>
#include "Timer0.h"
#include "uart.h"
#include "LCD1602.h"

/**
 *¹¦ÄÜ£ºÑÓʱ500ms
 *²ÎÊý£ºvoid
 *·µ»ØÖµ£ºvoid
 */
void Delay500ms(void)		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 22;
	j = 3;
	k = 227;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

int main()
{
		LCD_Init();
		LCD_Showchar(1,2,'A');

	while(1)
	{
	}
}

LCD显示字符串和数字

为什么LCD1602.c中有个for循环用的char，如果定义个变量只是为了循环，char和int的效果一样，并且char占一个字节，int占4个字节。

LCD1602.h

#ifndef _LCD1602_H_
#define _LCD1602_H_

void LCD_WriteCommand(unsigned char Command);
void LCD_WriteDate(unsigned char Date);
void LCD_Init(void);
void LCD_SetCursor(unsigned char Line,unsigned char Columu);
void LCD_Showchar(unsigned char Line,unsigned char Columu,unsigned char Char);
void LCD_ShowString(unsigned char Line,unsigned char Columu,unsigned char *String);
int LCD_Pow(int x,int y);
int LCD_getNumberSize(int Number);
void LCD_ShowNumber(unsigned char Line,unsigned char Columu,unsigned int Number);

#endif

LCD1602.c

#include <REGX52.h>
#include "LCD1602.h"
#include <INTRINS.H>

sbit LCD_RS = P2^6;
sbit LCD_RW = P2^5;
sbit LCD_E  = P2^7;

#define LCD_DataPort P0

/**
 *¹¦ÄÜ£ºÑÓʱ1ms
 *²ÎÊý£ºvoid
 *·µ»ØÖµ£ºvoid
 */
void LCD_Delay1ms(void)		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

/**
 *¹¦ÄÜ£ºÐ´Ö¸ÁÊý
 *²ÎÊý£ºCommand Ö¸Áî
 *·µ»ØÖµ£ºvoid
 *²ÎÕÕ£ºÐ´²Ù×÷ʱÐòͼ
 */
void LCD_WriteCommand(unsigned char Command)
{
		LCD_RS = 0;							//ÉèÖÃÖ¸Áîģʽ
		LCD_RW = 0;							//ÉèÖÃдģʽ
		LCD_DataPort = Command; //дָÁî
	  LCD_E  = 1;
		LCD_Delay1ms();
		LCD_E  = 0;
		LCD_Delay1ms();

}

/**
 *¹¦ÄÜ£ºÐ´Êý¾Ýº¯Êý
 *²ÎÊý£ºDate Êý¾Ý
 *·µ»ØÖµ£ºvoid
 *²ÎÕÕ£ºÐ´²Ù×÷ʱÐòͼ
 */
void LCD_WriteDate(unsigned char Date)
{
		LCD_RS = 1;							//ÉèÖÃÊý¾Ýģʽ
		LCD_RW = 0;							//ÉèÖÃдģʽ
		LCD_DataPort = Date;    //дָÁî
	  LCD_E  = 1;
		LCD_Delay1ms();
		LCD_E  = 0;
		LCD_Delay1ms();

}

/**
 *¹¦ÄÜ£ºLCD³õʼ»¯º¯Êý
 *²ÎÊý£ºvoid
 *·µ»ØÖµ£ºvoid
 */
void LCD_Init(void)
{
		LCD_WriteCommand(0x38);//ÅäÖðËλÊý¾Ý½Ó¿Ú
		LCD_WriteCommand(0X0c);//ÏÔʾ¿ª£¬¹â±ê¹Ø£¬ÉÁ˸¿ª
		LCD_WriteCommand(0X06);//¹â±ê+1£¬»­Ãæ²»¶¯
		LCD_WriteCommand(0X01);//ÇåÆÁ

}

/**
 *¹¦ÄÜ£ºÏÔʾ¹â±ê
 *²ÎÊý£ºLine ÐÐ £¬Columu ÁÐ
 *·µ»ØÖµ£ºvoid
 */
void LCD_SetCursor(unsigned char Line,unsigned char Columu)
{
		if(Line == 1){
				//µÚÒ»ÐеØÖ·
				LCD_WriteCommand(0x80 | (Columu - 1));

		}else{
				//µÚ¶þÐеØÖ·
				LCD_WriteCommand(0x80 | (Columu - 1) + 0x40);

		}

}

/**
 *¹¦ÄÜ£ºÏÔʾ×Ö·ûº¯Êý
 *²ÎÊý£ºLine ÐÐ £¬Columu ÁÐ £¬Char ÒªÏÔʾµÄ×Ö·û
 *·µ»ØÖµ£ºvoid
 */
void LCD_Showchar(unsigned char Line,unsigned char Columu,unsigned char Char)
{
		LCD_SetCursor(Line,Columu);

		LCD_WriteDate(Char);

}

/**
 *¹¦ÄÜ£ºÏÔʾ×Ö·û´®º¯Êý
 *²ÎÊý£ºLine ÐÐ £¬Columu ÁÐ £¬String ÒªÏÔʾµÄ×Ö·û´®
 *·µ»ØÖµ£ºvoid
 */
void LCD_ShowString(unsigned char Line,unsigned char Columu,unsigned char *String)
{
		unsigned char i;

		LCD_SetCursor(Line,Columu);

		for(i=0;String[i]!='\0';i++)
		{
			LCD_WriteDate(String[i]);
		}

}

/**
 *¹¦ÄÜ£ºÏÔʾ´Î·½º¯Êý(xµÄy´Î·½)
 *²ÎÊý£ºx µ×Êý y ´Î·½
 *·µ»ØÖµ£ºResult  xµÄy´Î·½½á¹û
 */
int LCD_Pow(int x,int y)
{
		unsigned char i;
		int Result = 1;

		for(i=0;i<y;i++)
		{
				Result *=x;

		}
		return Result;

}

/**
 *¹¦ÄÜ£º»ñÈ¡Êý×Ö³¤¶È
 *²ÎÊý£ºNumber ÐèÒª»ñÈ¡³¤¶ÈµÄÊý×Ö
 *·µ»ØÖµ£ºSize Êý×ÖNumberµÄ³¤¶È
 */
int LCD_getNumberSize(int Number)
{
		unsigned int Size = 0;

		while(Number > 0)
		{
				Number /= 10;
				Size++;
		}
		return Size;
}

/**
 *¹¦ÄÜ£ºÏÔʾÊý×Öº¯Êý
 *²ÎÊý£ºLine ÐÐ £¬Columu ÁÐ £¬Number ÒªÏÔʾµÄÊý×Ö
 *·µ»ØÖµ£ºvoid
 */
void LCD_ShowNumber(unsigned char Line,unsigned char Columu,unsigned int Number)
{
		unsigned int i;
		LCD_SetCursor(Line,Columu);

		for(i=LCD_getNumberSize(Number);i>0;i--)
		{
				LCD_WriteDate('0'+Number/LCD_Pow(10,i-1)%10);
		}

}

main.c

#include <REGX52.h>
#include <INTRINS.H>
#include "Timer0.h"
#include "uart.h"
#include "LCD1602.h"

/**
 *¹¦ÄÜ£ºÑÓʱ500ms
 *²ÎÊý£ºvoid
 *·µ»ØÖµ£ºvoid
 */
void Delay500ms(void)		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 22;
	j = 3;
	k = 227;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

int main()
{
		LCD_Init();
		LCD_Showchar(1,1,'A');
		LCD_ShowString(1,3,"Finny");
		LCD_ShowNumber(2,3,789);

		while(1)
		{

		}
}
